字模软件的使用
为方便后期LCD的学习，先做一个简单的字模学习。
本实验是通过串口打印出我们想打印的字。
打印一个16×16的字

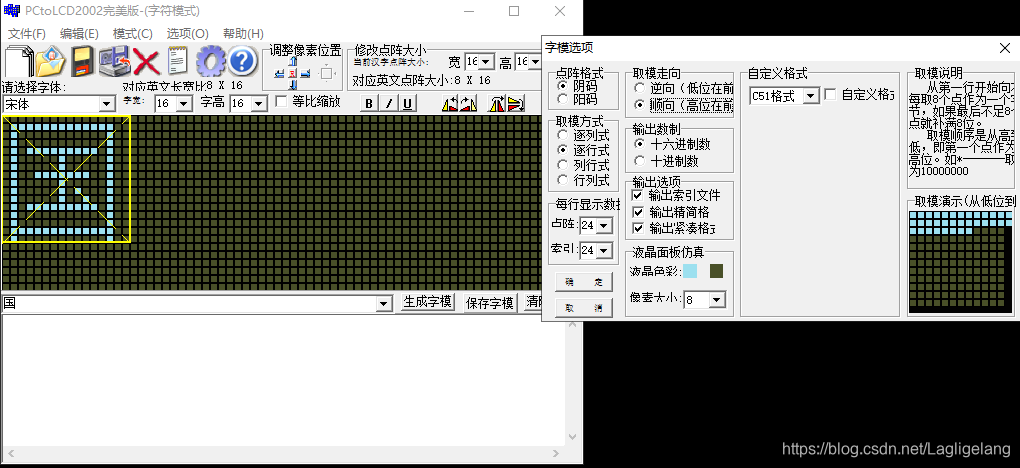

这里采取的取字模设置为如下所示：
阴码：字模软件上有颜色的点处为：1；空白的点处为：0；
阳码：字模软件上有颜色的点处为：0；空白的点处为：1；
取模方式在取模颜色哪那里都有显示效果，这里不再讲解。
每行显示数据，这里无关紧张，随便设置。
取模走向，这里关乎取数据的问题，比如我这里用顺向，表示最前面的第一个是高位，最后面是低位。如果是逆向，表示最前面是低位，最后面是高位；
输出数制，一般用16进制。
输出选项是问你需不需要把字模弄个索引文件之类的。
下面的代码是基于上述图中设置的效果。
/************ 使用串口打印字模软件生成的汉子 ******************/
//假设打印一个16×16的汉字.首先取模，
unsigned char Guo_DisPlay[] =
{0x00,0x00,0x7F,0xFC,0x40,0x04,0x40,0x04,0x5F,0xF4,0x41,0x04,0x41,0x04,0x4F,
0xE4,0x41,0x04,0x41,0x44,0x41,0x24,0x5F,0xF4,0x40,0x04,0x40,0x04,0x7F,0xFC,
0x40,0x04};/*"国",0*/
void DisPlay_UserDefine(void)
{
//定义行，字节数，位。
unsigned int Row_number = 0,Byte_number = 0,Bit_number = 0;
//总共16行
for(Row_number=0;Row_number<16;Row_number++)
{
//一行2个字节
for(Byte_number=0;Byte_number<2;Byte_number++)
{
//一个字节8位
for(Bit_number=0;Bit_number<8;Bit_number++)
{
//第一个0代表偏移量，如果是打印2个字，就把零写成32.
//行×字节数＋字节偏移量
//与0x80就代表取高位，如果是1就打印星号，否则打印空格。
//0x80右移代表把8位数据从高位一直打印出来，从高位打印到低
if(Guo_DisPlay[0+Row_number*2+Byte_number] & (0x80>>Bit_number))
{
printf("*");
}
else
{
printf(" ");
}
}
}
//一行打印了就换行。
printf("\n");
}
}
实验结果是：
有人说，如果我要32×32的行不行？当然可以，随便你要多大的，只需要把上面的程序改一下即可，修改如下：
//假设打印一个32×32的汉字.首先取模
unsigned char Guo_DisPlay[] =
{0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x1F,0xFF,0xFF,0xFC,0x18,0x00,0x00,0x04,0x18,0x00,0x00,0x04,0x18,0x00,0x00,0x04,0x19,0xFF,0xFF,0xC4,
0x18,0x00,0x80,0x04,0x18,0x00,0x80,0x04,0x18,0x00,0x80,0x04,0x18,0x00,0x80,0x04,0x18,0xFF,0xFF,0x84,0x18,0x00,0x80,0x04,
0x18,0x00,0x88,0x04,0x18,0x00,0x86,0x04,0x18,0x00,0x83,0x04,0x18,0x00,0x80,0x04,0x19,0xFF,0xFF,0xC4,0x19,0xFF,0xFF,0xC4,
0x18,0x00,0x00,0x04,0x18,0x00,0x00,0x04,0x18,0x00,0x00,0x04,0x1F,0xFF,0xFF,0xFC,0x18,0x00,0x00,0x04,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00};/*"国",0*/
void DisPlay_UserDefine(void)
{
//定义行，字节数，位。
unsigned int Row_number = 0,Byte_number = 0,Bit_number = 0;
//总共32行
for(Row_number=0;Row_number<32;Row_number++)
{
//一行4个字节
for(Byte_number=0;Byte_number<4;Byte_number++)
{
//一个字节8位
for(Bit_number=0;Bit_number<8;Bit_number++)
{
//第一个0代表偏移量，如果是打印2个字，就把零写成32.
//行×字节数＋字节偏移量
//与0x80就代表取高位，如果是1就打印星号，否则打印空格。
//0x80右移代表把8位数据从高位一直打印出来，从高位打印到低
if(Guo_DisPlay[0+Row_number*4+Byte_number] & (0x80>>Bit_number))
{
printf("*");
}
else
{
printf(" ");
}
}
}
//一行打印了就换行。
printf("\n");
}
}
32-32实验效果如下（这个取模设置跟上面16-16的一摸一样）：
那有人问，我输出2个字行不行，当然可以。
打印二个16×16的字
在上面我们已经显示了”中“，如果还想显示”国“，我们只需要给个偏移量即可。
//假设打印二个16×16的汉字.首先取模，
unsigned char Guo_DisPlay[] =
{0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x02,0x00,0x02,0x00,0x7F,0xF0,0x42,0x10,0x42,0x10,0x7F,0xF0,0x02,0x00,0x02,0x00,
0x02,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*"中",0*/
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x7F,0xF0,0x40,0x10,0x4F,0x90,0x42,0x10,0x4F,0x90,0x42,0x90,0x4F,0x90,0x40,0x10,
0x7F,0xF0,0x00,0x00,0x00,0x00,0x00,0x00};/*"国",1*/
void DisPlay_UserDefine(void)
{
//定义行，字节数，位。
unsigned int Row_number = 0,Byte_number = 0,Bit_number = 0;
//总共16行
for(Row_number=0;Row_number<16;Row_number++)
{
//一行2个字节
for(Byte_number=0;Byte_number<2;Byte_number++)
{
//一个字节8位
for(Bit_number=0;Bit_number<8;Bit_number++)
{
//第一个0代表偏移量，如果是打印2个字，就把零写成32.
//行×字节数＋字节偏移量
//与0x80就代表取高位，如果是1就打印星号，否则打印空格。
//0x80右移代表把8位数据从高位一直打印出来，从高位打印到低
if(Guo_DisPlay[32+Row_number*2+Byte_number] & (0x80>>Bit_number))
{
printf("*");
}
else
{
printf(" ");
}
}
}
//一行打印了就换行。
printf("\n");
}
}

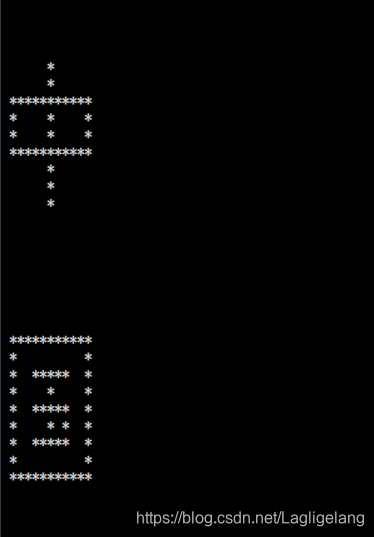

实验结果：
