设计要求
设计一个水塔水位监控数字电路，要求将水塔控制在1-5米，低于1米时进水电机工作，高于5米时排水电机工作。同时，需要实时显示当前水位。
设计实现
系统概述
我们使用Proteus来进行电路仿真，使用按键开关来模拟水位信号，使用74L147芯片来对当前水位进行编码，使用74LS48与七段数码管将编码后的水位进行显示，使用L9110驱动直流电机来模拟进水与排水电机的工作。
单元电路设计
按键电路模拟水位的设计
因为在实际应用中，传感器输出的一般都是小信号，所以我们需要使用三极管电路进行放大，如图：
当按键按下时，SW1为低，表示水位达到1米。同理，我们可以使用五个按键电路表示1-5米的水位。
电机控制电路设计
使用两个直流电机模拟进水与排水电机，当水位小于1米时，进水电机动作，当水位高于5米时，排水电机动作。使用L9110作为电机驱动芯片，电路如下图：
因为到达5米水位时，SW5是低电平信号，所以需要加一个74LS04反相器，将低电平反相为高电平才能驱动L9110电路。
水位显示电路设计

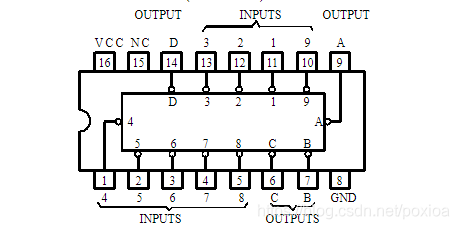

我在这里使用74LS147芯片对当前水位进行编码，74LS147芯片管脚与真值表如下所示

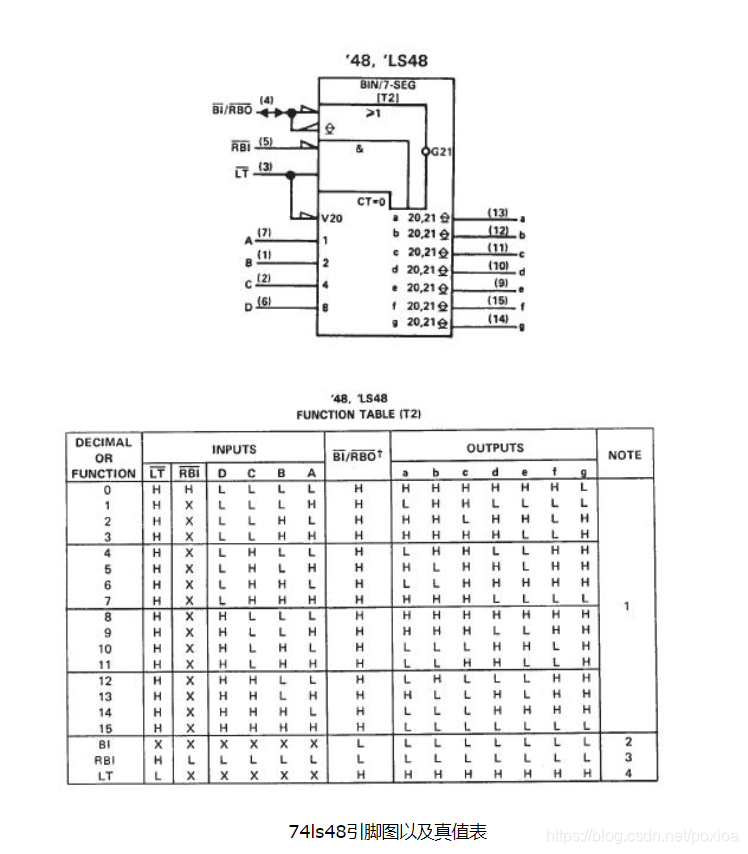

使用74LS48将当前水位编码显示到8段数码管上，74LS48的引脚图与真值表如下：

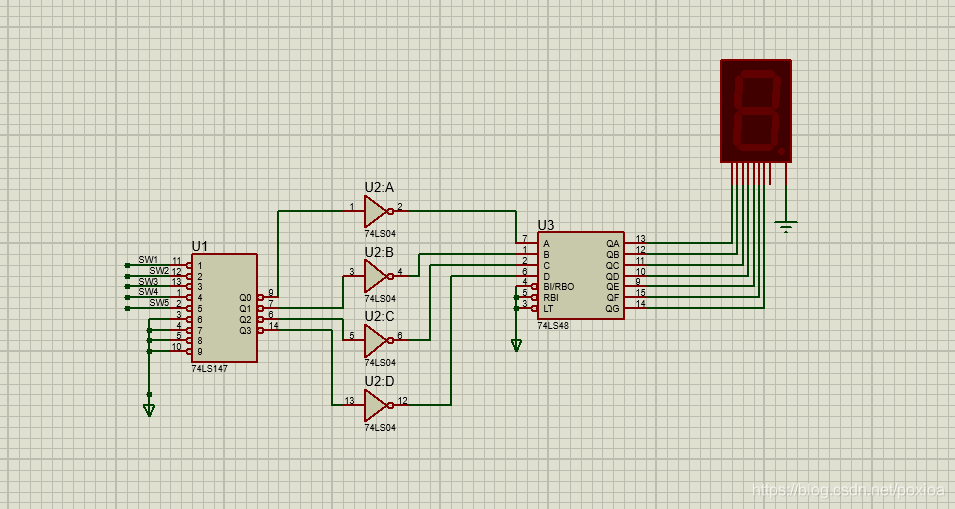

根据74LS147与74LS48的真值表可以知道，74LS147的输出信号需要经过反相才能被74LS48正确解码，电路图如下所示：
