[嵌入式]RT_Thread学习笔记(5) OLED使用

基于RT THREAD STUDIO的OLED显示

1.硬件环境

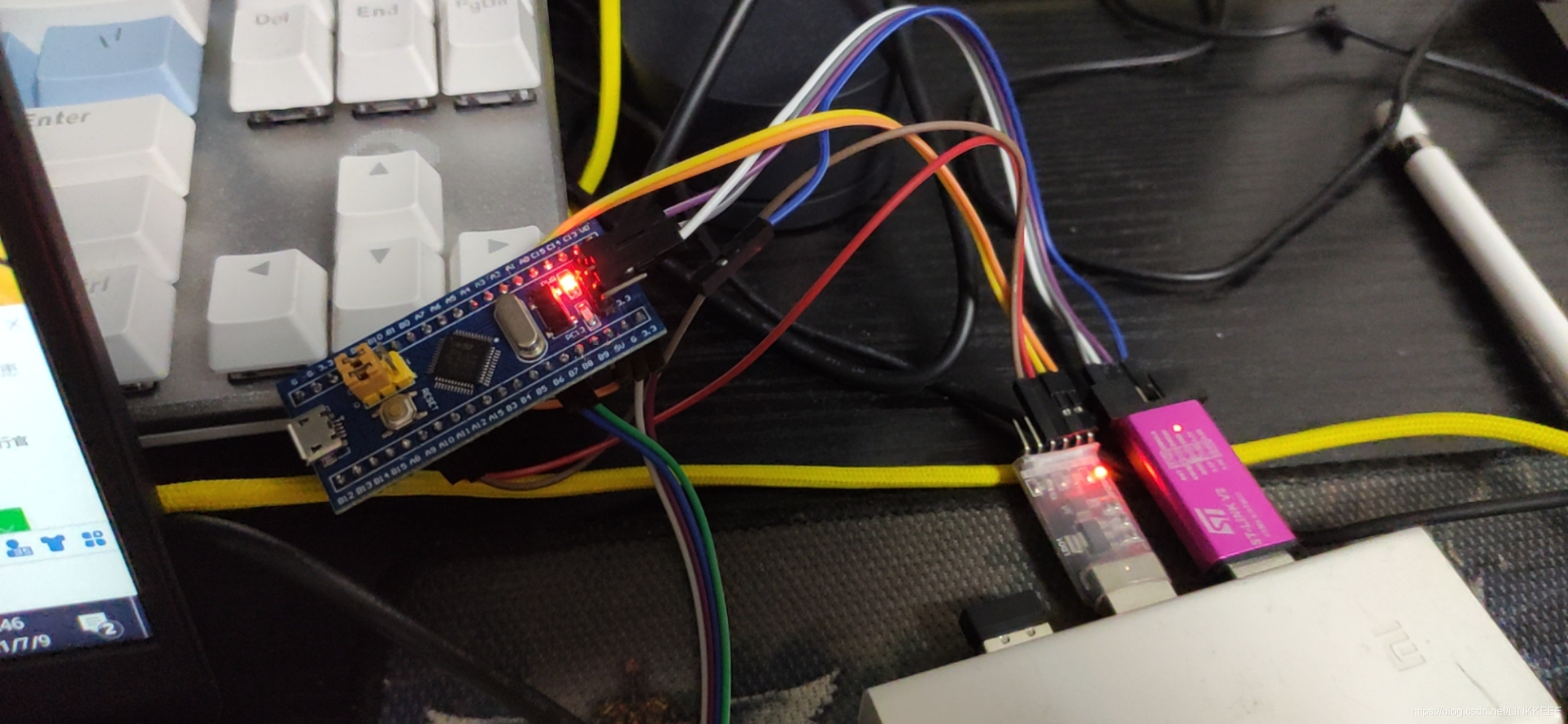

STM32F103C8T6核心板，0.96 OLED IIC 接口

2.程序

2.1开启软件IIC

同时board.h那边的IIC也需要设置一下
在msh中查看IIC总线以开启

添加u8g2库

首次编译后出现如下错误

将u8g2_port.h中#include <drv_spi.h>注释掉，重新编译即可解决报错。

程序代码如下：

#include <rtthread.h>
#include <u8g2_port.h>
#include <rtdevice.h>
#include <board.h>

#define DBG_TAG "main"
#define DBG_LVL DBG_LOG
#include <rtdbg.h>

int main(void)
{
    u8g2_t u8g2;
    u8g2_Setup_ssd1306_i2c_128x64_noname_f(&u8g2, U8G2_R0, u8x8_byte_sw_i2c, u8x8_rt_gpio_and_delay);
    u8x8_SetPin(u8g2_GetU8x8(&u8g2), U8X8_PIN_I2C_CLOCK, GET_PIN(B,6));
    u8x8_SetPin(u8g2_GetU8x8(&u8g2), U8X8_PIN_I2C_DATA, GET_PIN(B,7));
    u8g2_InitDisplay(&u8g2);
    u8g2_SetPowerSave(&u8g2, 0);

    u8g2_ClearBuffer(&u8g2);
    u8g2_SetFont(&u8g2, u8g2_font_ncenB08_tr);

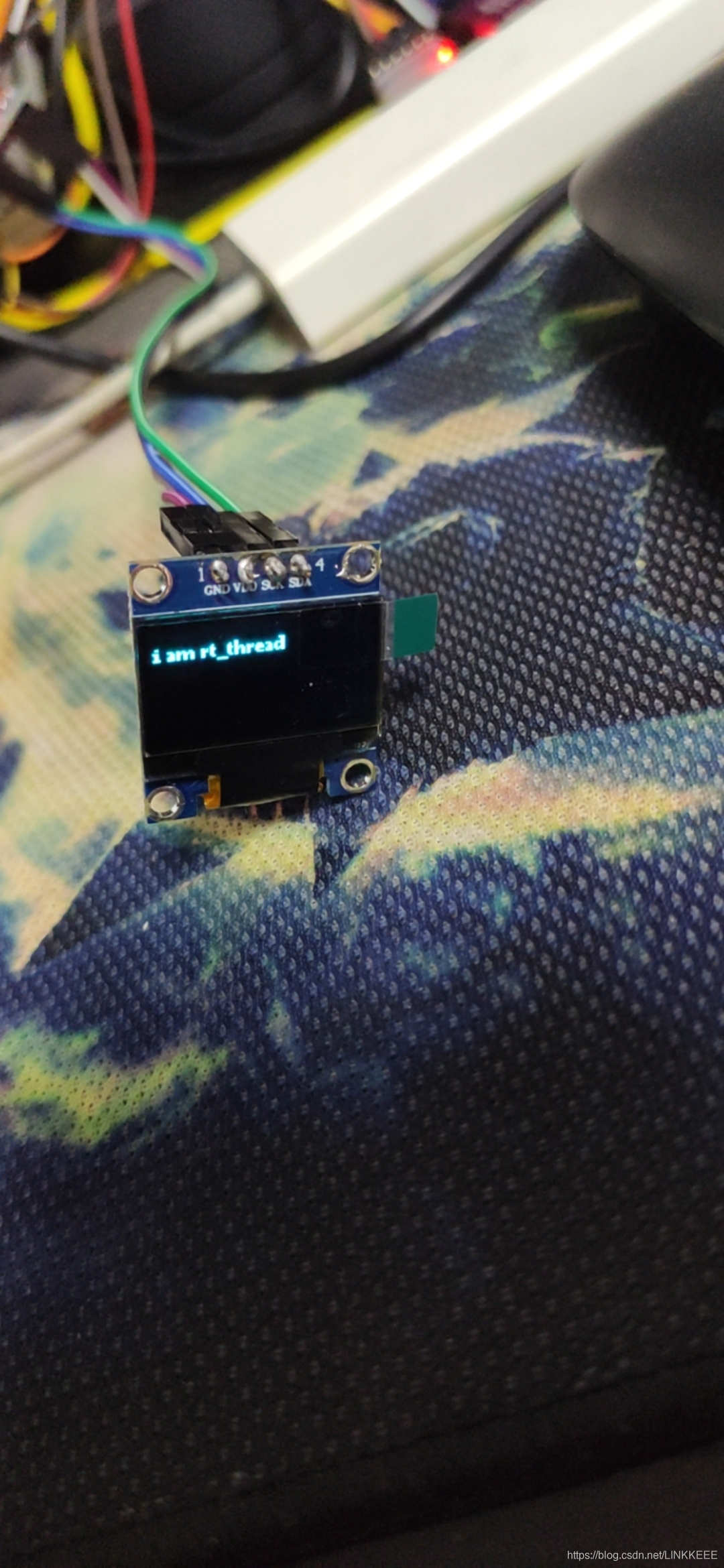

    u8g2_DrawStr(&u8g2, 1, 18, "i am rt_thread");
    u8g2_SendBuffer(&u8g2);

    return RT_EOK;
}

感谢软件包的支持

继续学习
