目录
1、参考
用开发板做485实验；
2、接收和发送引脚

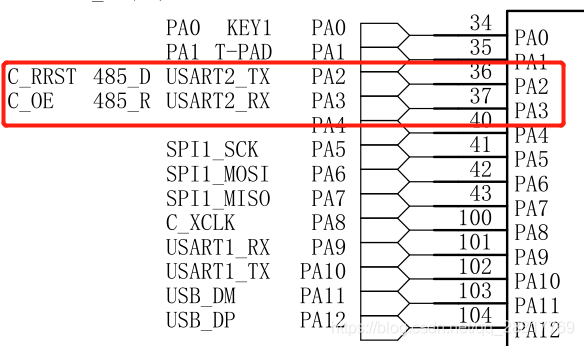

2.1、硬件相关
PA2作为485的发送引脚；
PA3作为485的接收引脚；
2.2、软件相关
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
//打开GPIOA的时钟
/* Configure USART2 Tx (PA.02) as alternate function push-pull */
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);
//配置PA2为发送
/* Configure USART2 Rx (PA.03) as input floating */
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
GPIO_Init(GPIOA, &GPIO_InitStructure);
//配置PA3为接收3、控制485芯片接收或发送的引脚

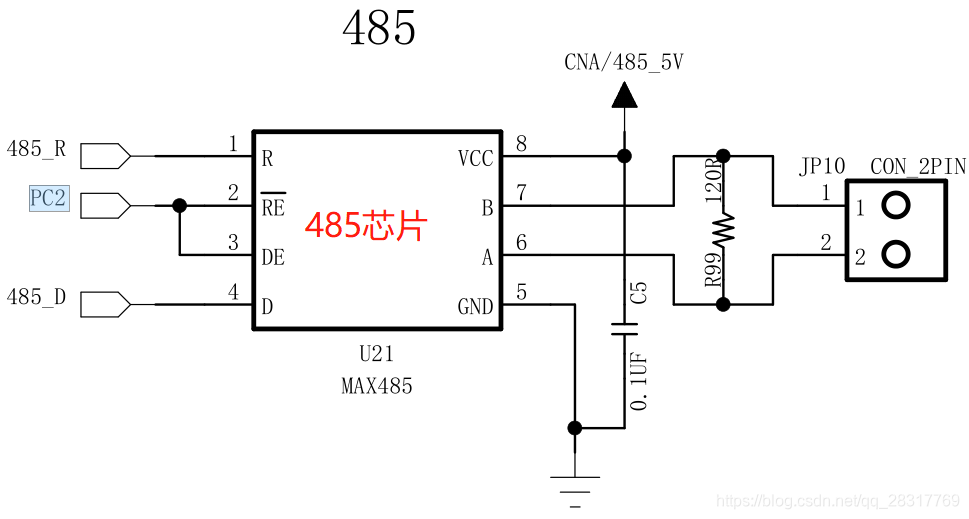

3.1、硬件相关
PC2置高，485芯片处于发送，485_D发送信息；
PC2置低，485芯片处于接收，485_R接收信息；
3.2、软件相关
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);
//打开GPIOC的时钟
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP ;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOC, &GPIO_InitStructure);
//控制485芯片处于接收或发送的IO引脚（PC2）4、串口配置
4.1、配置USART2
RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2, ENABLE);
//打开USART2时钟
/* USART2 mode config */
USART_InitStructure.USART_BaudRate = 115200;//波特率
USART_InitStructure.USART_WordLength = USART_WordLength_8b;//8位
USART_InitStructure.USART_StopBits = USART_StopBits_1;//1个停止位
USART_InitStructure.USART_Parity = USART_Parity_No ;//无检验
USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;//收发都行
USART_Init(USART2, &USART_InitStructure);
USART_Cmd(USART2, ENABLE);//使能USART25、主程序中
while(1)
{
GPIO_SetBits(GPIOC,GPIO_Pin_2);
//GPIOC.2置高，485芯片处于发送
USART_SendData(USART2, temp);
//发送一个字节
while (USART_GetFlagStatus(USART2,USART_FLAG_TC) !=SET);
//等待发送完毕
delay(1000);
//让485芯片等一会再变为接收
GPIO_ResetBits(GPIOC,GPIO_Pin_2);
//GPIOC.2置低，485芯片处于接收
while( USART_GetFlagStatus(USART2,USART_FLAG_RXNE)!= SET);
//等待接收完毕
delay(1000);
temp = USART_ReceiveData(USART2);
}6、实验现象

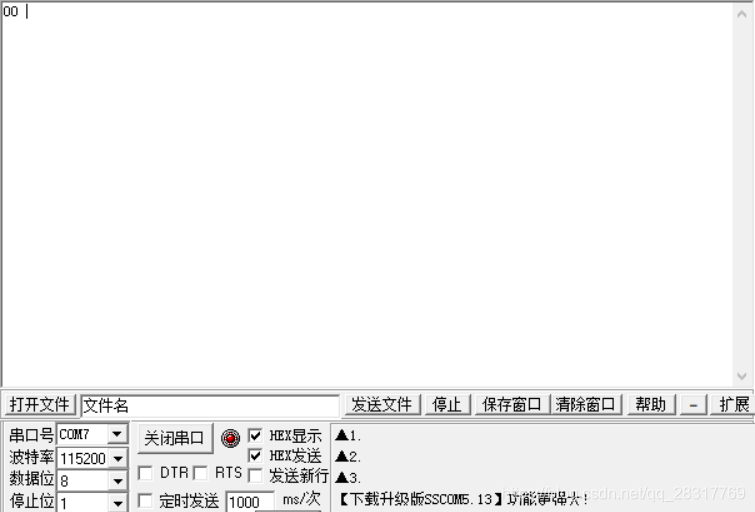

上电后，串口会接收到0x00字节，如下图；

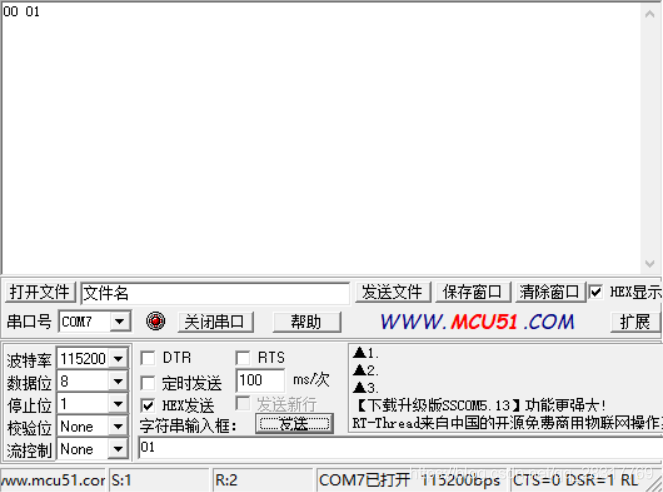

在串口中，发送0x01后，串口助手会接收到返回值0x01，如下图；
