[嵌入式]51单片机~红外通信工作原理

51单片机~红外通信工作原理

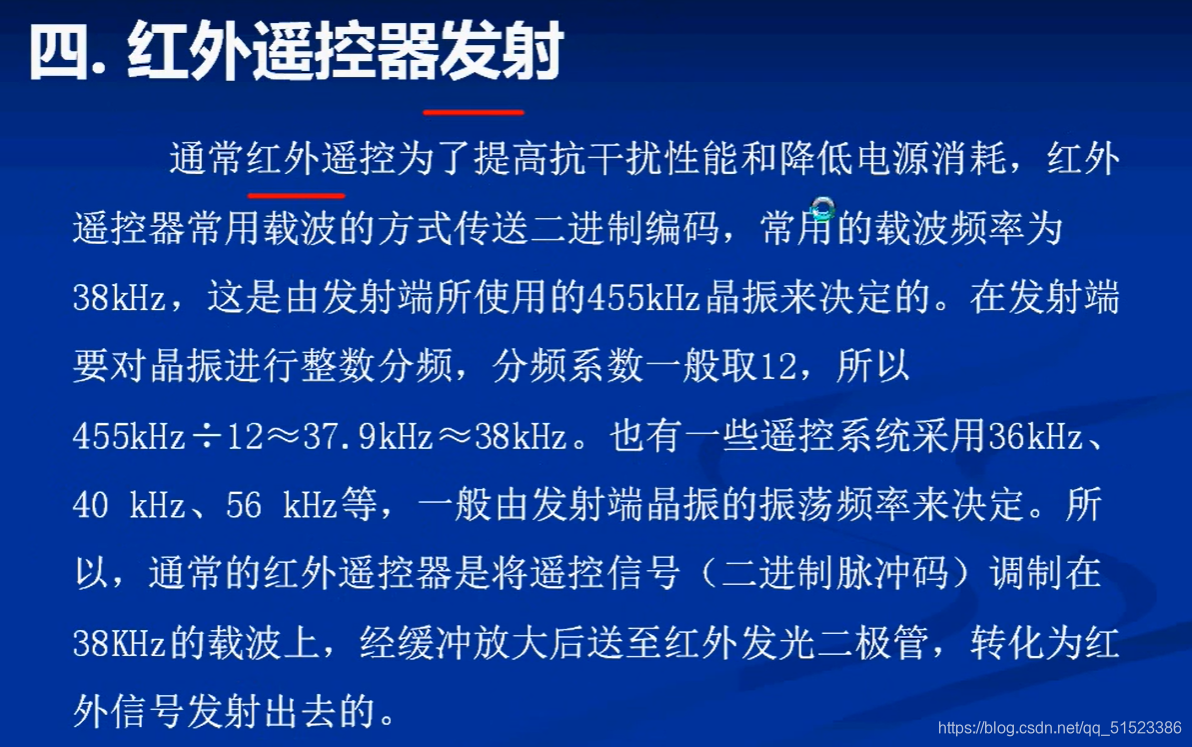

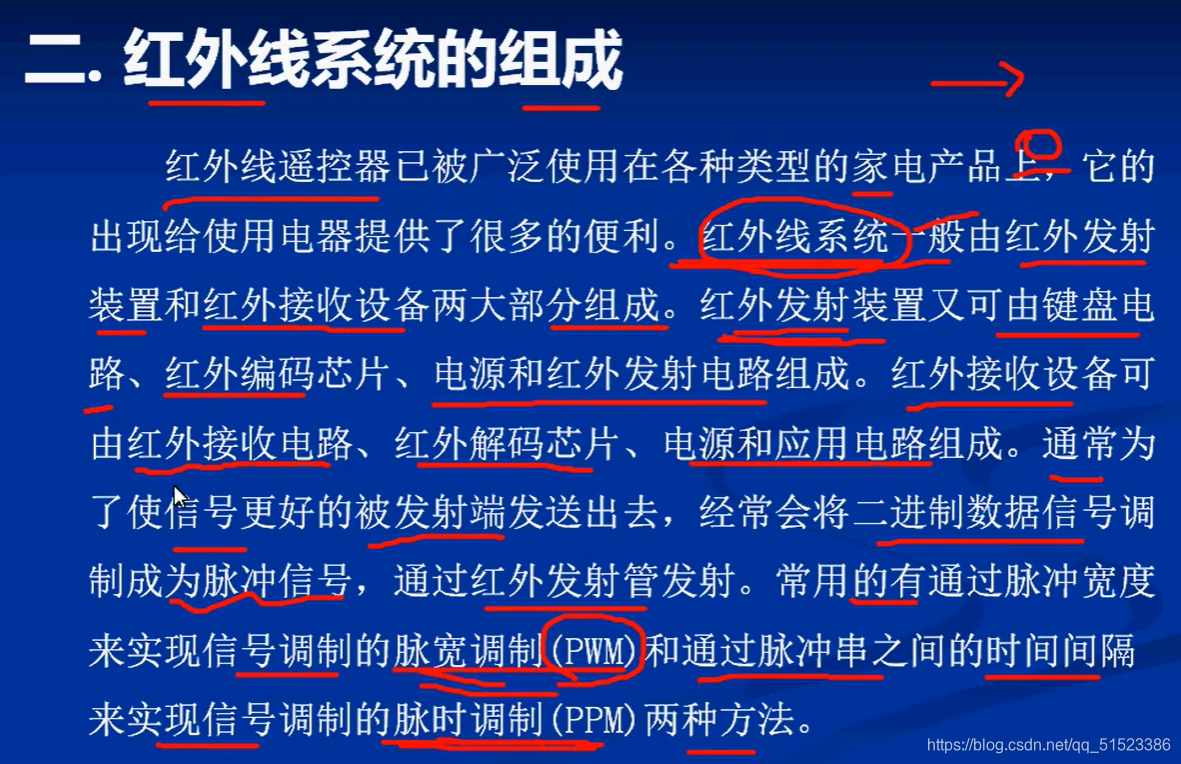

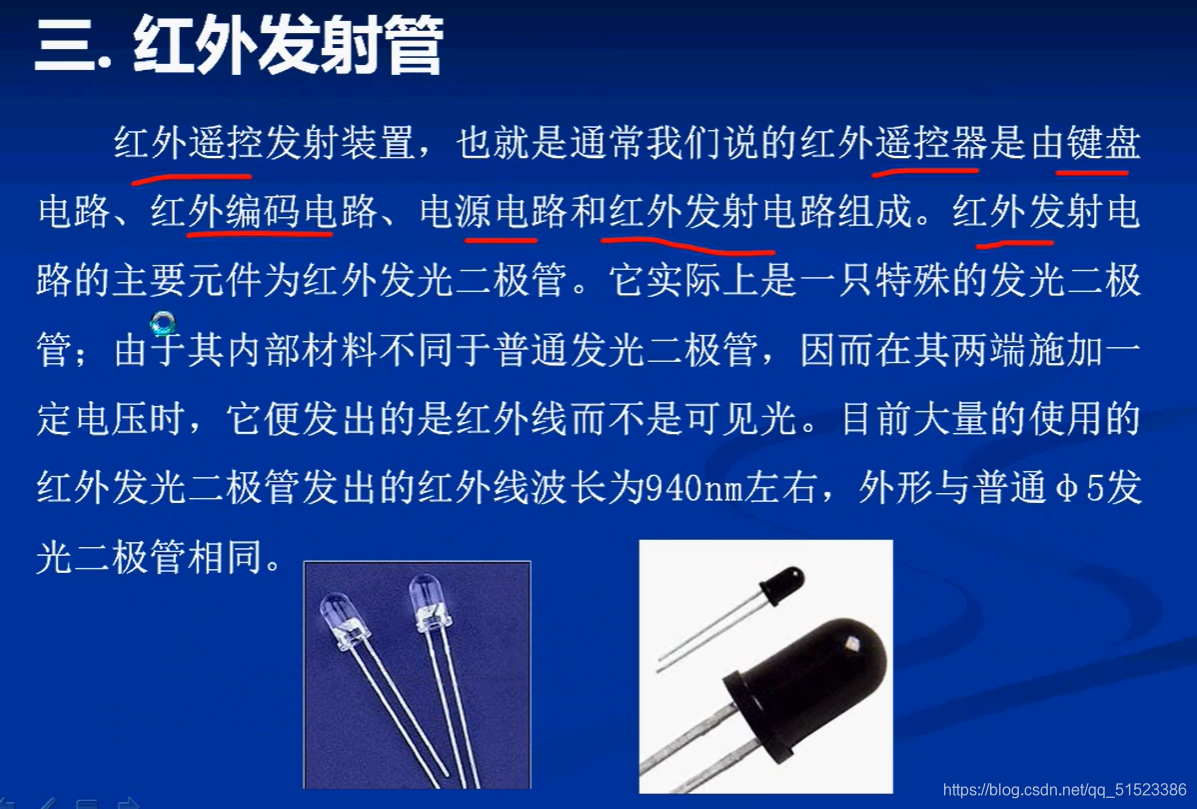

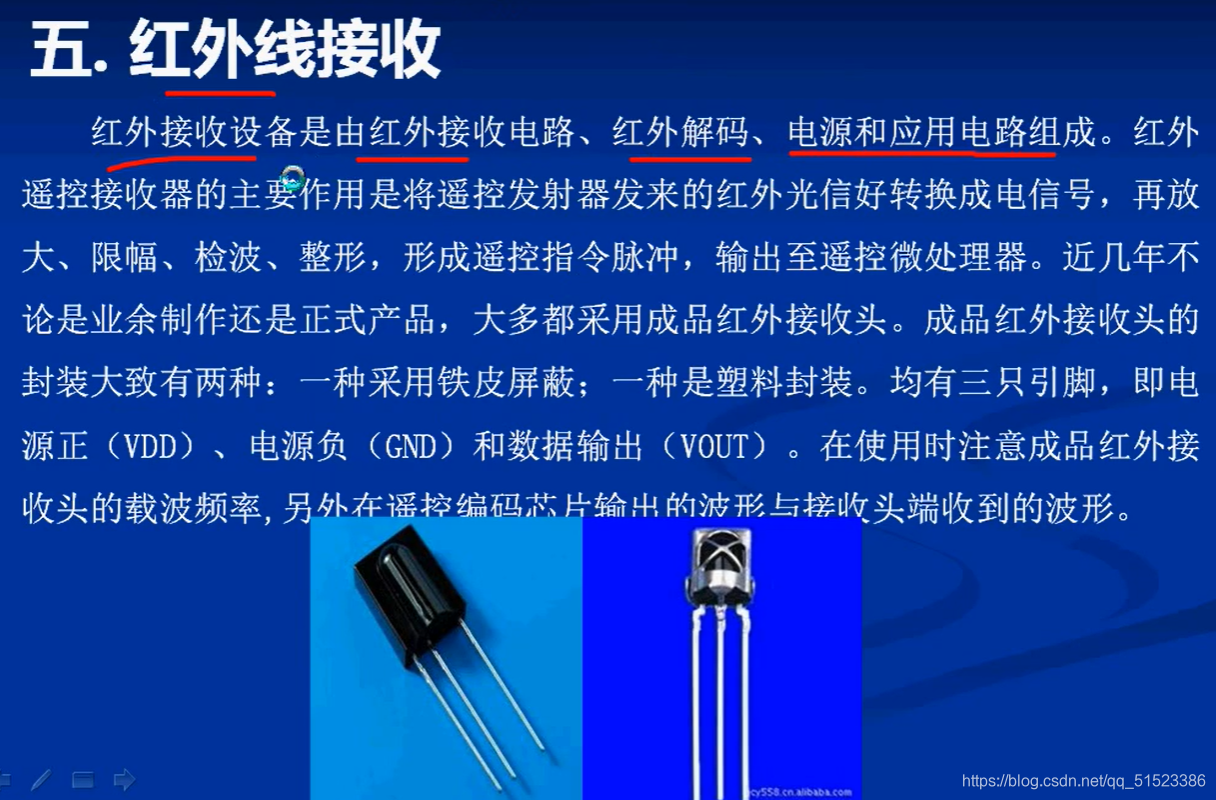

一. 红外接收原理

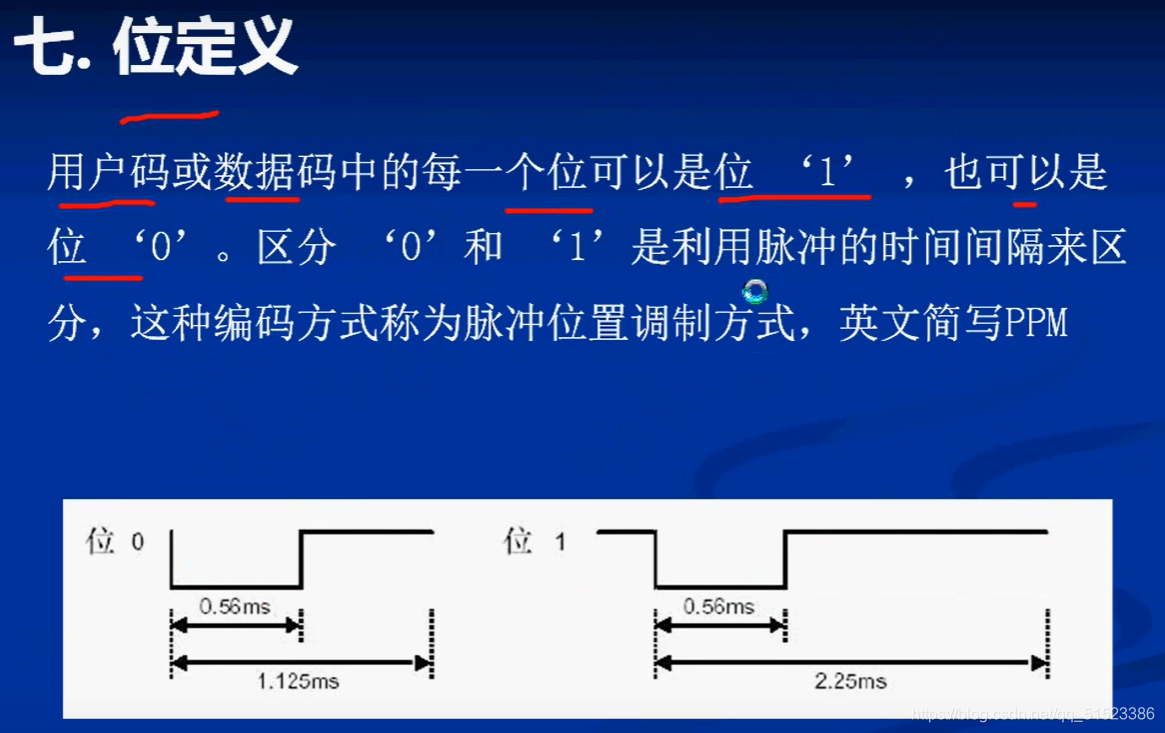

位定义：脉冲位置调制方式，用“0”和“1”的时间区分，在一小段脉冲中，位“0”表示0.56ms+（"1"的时间）ms，而位“1”表示0.56ms+（“1”的时间）ms。由于“1”的时间不同，所以产生了“0”和“1”的区分。
但是通常会产生误差，导致无法精确到某一毫秒，此时就产生“1"与”0“之间的一个分介点，比如0.56~1.57ms，分别是位“0”和位“1”的高电平1时长，此时可采取低于1ms位“0”，高于1ms位“1”来解决误差问题。

二。红外传输代码：

#include "reg52.h"

typedef unsigned int u16;
typedef unsigned char u8;

sbit LSA=P2^2;
sbit LSB=P2^3;
sbit LSC=P2^4;

sbit IRIN=P3^2;

u8 IrValue[6];  //存储接收到的用户码，用户反码，数据码，数据反码
u8 Time;  //保存高电平时间
u8 DisplayData[8];
u8 code smgduan[17]={0X3F,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0x76};
//0~F的显示码
/*延时函数*/
void delay(u16 i)
{
	while(i--);
}

/*数码管显示*/
void DigDisplay()
{
	u8 i;
	for(i=0;i<3;i++)
	{
		switch(i)  //位选
		{
			case 0:
				LSA=0;LSB=0;LSC=0;break;
			case 1:
				LSA=1;LSB=0;LSC=0;break;
			case 2:
				LSA=0;LSB=1;LSC=0;break;
		}
		P0=DisplayData[2-i];//发送数据
		delay(100);
		P0=0X00; //消隐
	}
}


/*******红外初始化*******/
void Initred()
{
	IT0=1; //下降沿触发
	EX0=1; //打开中断0允许位
	EA=1;  //打开总中断

	IRIN=1; //初始化端口
}

/*****中断函数******/
void RedInit() interrupt 0
{
	u8 j,k;
	u16 err;
	Time=0;
	delay(700);  //7ms

	//***起始信号判断***//
	if(IRIN==0)   //确认是否接收到正确信号
	{
		err=1000; //1000*10US=10ms,超过说明接收到错误信号
		/*当两个条件都为真，是循环，如果其中一个为假跳出循环，免得程序出错，死在这里*/
		while((IRIN==0)&&(err>0)) //等待前面9ms的低电平过去
		{
			delay(1);
			err--;
		}
		if(IRIN==1)  //9ms过去后，有4.5ms的高电平，此时要判断是否为高电平
		{
			err=500;
			while((IRIN==1)&&(err>0))  //如果是高电平，在等待4.5ms过去
			{
				delay(1);
				err--;
			}
			//***起始信号判断成功要开始接收四组数据***//
			for(k=0;k<4;k++)
			{
				for(j=0;j<8;j++)//每一组但是八位数据
				{
					err=60;
					while((IRIN==0)&&(err>0))   //接收时要判断是位“0”还是位“1”
					{                           //等待信号前面的560us低电平过去
						delay(1);
						err--;
					}
					err=500;
					while((IRIN==1)&&(err>0))  //计算高电平时间长度
					{
						delay(10);  //0.1ms，表示Time每加一，时间经过0.1ms
						Time++;
						err--;
						if(Time>30)  //所以这是判断是否超过3ms
						{
							return;
						}
					}
					IrValue[k]>>=1;  //k表示第几组数据
					if(Time>=8)      //同样，Time表示时间判断，是否>=0.8ms,如果高电平出现大于565us，那么是1
					{
						IrValue[k]|=0X80;
					}
					Time=0;   //用完时间要重新赋值
				}
			}
		}
		if(IrValue[2]!=~IrValue[3])  //数据码和数据反码的相反对比
		{
			return;   //若不相等则出错
		}
	}
}

void main()
{
	Initred();
	while(1)
	{
		DisplayData[0] = smgduan[IrValue[2]/16];
		DisplayData[1] = smgduan[IrValue[2]%16];
		DisplayData[2] = smgduan[16];
		DigDisplay();
	}
}
