[嵌入式]STM32F103定时器（未完待续）

一、STM32F103定时器分类及区别

共有8个定时器，它们是：TIM1~TIM8。STM32的定时器分为基本定时器、通用定时器和高等定时器。
TIM6、TIM7（基本定时器）：基本定时器是只能向上计数的16位定时器，基本定时器只能有定时的功能，没有外部IO口，所以没有捕获和比较通道。
TIM2、TIM3、TIM4、TIM5（通用定时器）：通用定时器是可以向上计数，也可以向下计数的16位定时器。通用定时器可以定时、输出比较、输入捕捉，每个通用定时器具有4个外部IO口。
TIM1、TIM8（高级定时器）：高级定时器是是可以向上计数，也可以向下计数的16位定时器。高等定时器可以定时、输出比较、输入捕捉、还可以输出三相电机互补信号，每个高等定时器有8个外部IO口。

二、通用定时器主要功能

通用TIMx (TIM2、TIM3、TIM4和TIM5)定时器功能包括：
● 16位向上、向下、向上/向下自动装载计数器
● 16位可编程(可以实时修改)预分频器，计数器时钟频率的分频系数为1～65536之间的任意
数值
● 4个独立通道：
─ 输入捕获
─ 输出比较
─ PWM生成(边缘或中间对齐模式)
─ 单脉冲模式输出
● 使用外部信号控制定时器和定时器互连的同步电路
● 如下事件发生时产生中断/DMA：
─ 更新：计数器向上溢出/向下溢出，计数器初始化(通过软件或者内部/外部触发)
─ 触发事件(计数器启动、停止、初始化或者由内部/外部触发计数)
─ 输入捕获
─ 输出比较
● 支持针对定位的增量(正交)编码器和霍尔传感器电路

通用定时器计数模式

向上计数，向下计数，中心对齐

三、通用定时器工作过程

在这里插入图片描述
从时钟源产生框可以看到
定时器时钟有四种来源:
● 内部时钟(CK_INT)
● 外部时钟模式1：外部输入脚(TIx) (输入捕获的引脚)
● 外部时钟模式2：外部触发输入(ETR)
● 内部触发输入(ITRx)：（定时器级联）使用一个定时器作为另一个定时器的预分频器，如可以配置一个定时器Timer1而作为另一个定时器Timer2的预分频器。
产生CK_PSC时钟，然后在从模式控制器内设置好计数模式（向上向下），再经过预分频器产生CK_CNT，若为CNT计数器向下计数，则当其计数到0时，自动重装载寄存器会重新为CNT计数器装载新值重新递减计数，并产生一个更新事件。

时基单元：
● 计数器寄存器(TIMx_CNT)
● 预分频器寄存器 (TIMx_PSC)
● 自动装载寄存器 (TIMx_ARR)
输入捕获：信号通过捕获通道进入，经滤波，经分频，经，，输入捕获与输出比较的四个通道其实是一个。

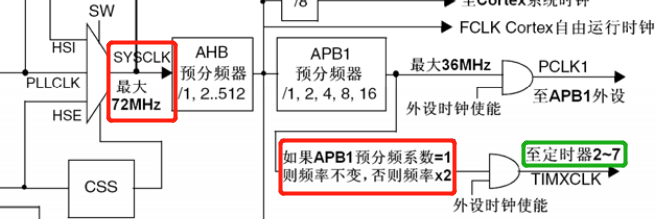

四、时钟源配置（选内部时钟）

在这里插入图片描述

由以上两张图，我们知道CK_CNT时钟来源于APB1，并且如果APB1预分频系数如果不为1则CK_INT=APB1*2（单位是频率)，然后设置好预分频系数CK_PSC为N，得CK_CNT=CK_INT / （N+1）。
CK_INT到底是多少呢？
那以STM32F103RBT6为例，打开system_stm32f10x.c文件找到SystemInit函数，其注释如下：
在这里插入图片描述
翻译：设置系统时钟（系统时钟源、PLL倍增器因子、AHB/APBx预分频器和闪存设置）
找到函数，我们为其一一注释：

void SystemInit (void)
{
 /* 使能内部高速时钟 */
  RCC->CR |= (uint32_t)0x00000001;
  /* Reset SW, HPRE, PPRE1, PPRE2, ADCPRE and MCO bits */
#ifndef STM32F10X_CL//没有define这个玩意
  RCC->CFGR &= (uint32_t)0xF8FF0000;//这5行是复位个个时钟用的，not define STM32F10X_CL,比如SW设为00即HSI作为系统时钟
#else
  RCC->CFGR &= (uint32_t)0xF0FF0000;
#endif /* STM32F10X_CL */

  /* Reset HSEON, CSSON and PLLON bits */
  RCC->CR &= (uint32_t)0xFEF6FFFF;//把HSE关闭，时钟监测器，PLL关闭。
  /* Reset HSEBYP bit */
  RCC->CR &= (uint32_t)0xFFFBFFFF;//HSE没有被旁路
  /* Reset PLLSRC, PLLXTPRE, PLLMUL and USBPRE/OTGFSPRE bits */
  RCC->CFGR &= (uint32_t)0xFF80FFFF;//HSI振荡器时钟经2分频后作为PLL输入时钟
  									//PREDIV1对输入时钟进行2分频
  									//PLL倍频系数保留
  									//PLL VCO时钟(2xPLLCLK)被除以3(必须配置PLL输出为72MHz)；
/* 禁用时钟中断寄存器 */
#ifdef STM32F10X_CL
  /* Reset PLL2ON and PLL3ON bits */
  RCC->CR &= (uint32_t)0xEBFFFFFF;
  /* Disable all interrupts and clear pending bits  */
  RCC->CIR = 0x00FF0000;
  /* Reset CFGR2 register */
  RCC->CFGR2 = 0x00000000;
#elif defined (STM32F10X_LD_VL) || defined (STM32F10X_MD_VL) || (defined STM32F10X_HD_VL)
  /* Disable all interrupts and clear pending bits  */
  RCC->CIR = 0x009F0000;//禁用时钟中断寄存器
  /* Reset CFGR2 register */
  RCC->CFGR2 = 0x00000000;
#else
  /* Disable all interrupts and clear pending bits  */
  RCC->CIR = 0x009F0000;
#endif /* STM32F10X_CL */

/* 设置外部SRAM，这个不太懂，参考链接2 */
#if defined (STM32F10X_HD) || (defined STM32F10X_XL) || (defined STM32F10X_HD_VL)
  #ifdef DATA_IN_ExtSRAM
    SystemInit_ExtMemCtl();
  #endif /* DATA_IN_ExtSRAM */
#endif

/* 配置系统时钟 */
SetSysClock();

/*中断向量偏移地址设置，不懂 */
#ifdef VECT_TAB_SRAM
  SCB->VTOR = SRAM_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal SRAM. */
#else
  SCB->VTOR = FLASH_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal FLASH. */
#endif
}

[注]：这里STM32F10X_CL宏定义问题，这玩意没有被定义，参考链接1，链接2.

上头函数SystemInit ()的功能主要是复位与时钟相关的寄存器，并执行SetSysClock（）。

#if defined (STM32F10X_LD_VL) || (defined STM32F10X_MD_VL) || (defined STM32F10X_HD_VL)
/* #define SYSCLK_FREQ_HSE    HSE_VALUE */
 #define SYSCLK_FREQ_24MHz  24000000
#else
/* #define SYSCLK_FREQ_HSE    HSE_VALUE */
/* #define SYSCLK_FREQ_24MHz  24000000 */
/* #define SYSCLK_FREQ_36MHz  36000000 */
/* #define SYSCLK_FREQ_48MHz  48000000 */
/* #define SYSCLK_FREQ_56MHz  56000000 */
#define SYSCLK_FREQ_72MHz  72000000
#endif

static void SetSysClock(void)
{
#ifdef SYSCLK_FREQ_HSE
  SetSysClockToHSE();
#elif defined SYSCLK_FREQ_24MHz
  SetSysClockTo24();
#elif defined SYSCLK_FREQ_36MHz
  SetSysClockTo36();
#elif defined SYSCLK_FREQ_48MHz
  SetSysClockTo48();
#elif defined SYSCLK_FREQ_56MHz
  SetSysClockTo56();
#elif defined SYSCLK_FREQ_72MHz//文件中这个一般高亮
  SetSysClockTo72();
#endif

 /* If none of the define above is enabled, the HSI is used as System clock
    source (default after reset) */
}

由此部分代码可知（如果宏定义STM3210X_HD），默认状态下，在函数SetSysClock（）中将会执行函数SetSysClockTo72()。关于这个函数详细信息参考链接3，主要关注一下

设置HCLK，HCLK = SYSCLK
设置PCLK2，PCLK2 = HCLK
设置PCLK1，PCLK1 = HCLK / 2（即APB1预分频系数为2，不为1的哟!!!）
设置PLL时钟来源及PLL倍频因数
选择PLL作为系统时钟源，即PLLCLK = SYSCLK

到现在终于真相大白：CK_CNT=CK_INT /（N+1）=APB1*2 /（N+1）=72M / （N+1）(这里的N指PSC预分频器的预分频系数)。

五、通用定时器配置步骤

void MSTimerInit(void)
{
	TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;

	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);//定时器时钟
	TIM_TimeBaseStructure.TIM_Prescaler = 35999;//设置预分频系数
	TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;//上升沿计数
	TIM_TimeBaseStructure.TIM_Period = 0xFFFF; //定时器重装载值
	TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;
	/*先甭管这个
	  定义在定时器时钟(CK_INT)频率与数字滤波器(ETR，TIx)
	  使用的采样频率之间的分频比例,数字滤波器(ETR,TIx)
	  是为了将ETR进来的分频后的信号滤波，保证通过信号
	  频率不超过某个限定
	*/
	TIM_TimeBaseStructure.TIM_RepetitionCounter = 0; //这个高级定时器才用
	TIM_DeInit(TIM3);//可有可无，网友说有了可以增加程序健壮性，有待考究
	TIM_TimeBaseInit(TIM3,&TIM_TimeBaseStructure);//定时器初始化
	TIM_ITConfig(  //使能或者失能指定的TIM中断，没中断没必要写
		TIM3, //TIM3
		TIM_IT_Update ,
		ENABLE  //使能
		);
	NVIC_InitStructure.NVIC_IRQChannel = TIM3_IRQn;  //TIM3中断
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;  //先占优先级0级
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;  //从优先级3级
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //IRQ通道被使能
	NVIC_Init(&NVIC_InitStructure);  //根据NVIC_InitStruct中指定的参数初始化外设NVIC寄存器

	TIM_Cmd(TIM3, ENABLE);  //使能定时器TIM3
