单片机AT89C51--6.静态数码管显示

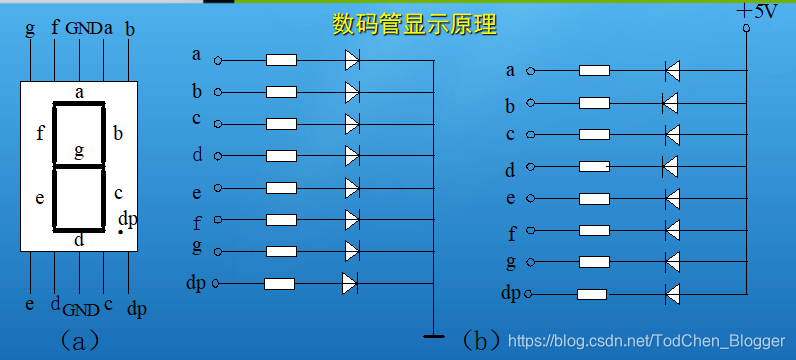

1. 数码管显示原理
a为共阴极，b为共阳极
2. 静态与动态显示
静态显示
每个数码管的选段必须接入一个8位的数据线来保持显示字形码。当输入一次字形码后显示字形可以一直保持，直到输入新的字形码为止。
动态显示
将所有数码管的段选并联在一起，由位选控制，控制那个数码管有效。亮的数码管采用动态扫描方式。轮流向各位数码管送出字形码和对应位选，利用发光管的余晖和人肉眼的残留，使人们感觉数码管都在显示

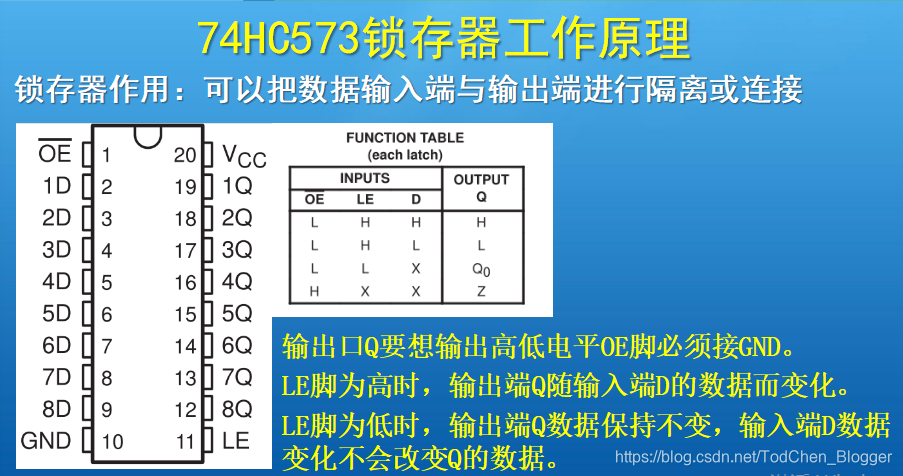

3. 74HC573锁存器的工作原理
锁存器的作用：把数据输入端与输出端进行隔离或连接
OE端需要接地，才能让输出口Q有高低电平的转换
LE脚高，输出端Q随输入端D的数据变化而变化
LE脚低，输出端Q数据保持不变，输入端D数据变化不会改变Q数据
4. 上拉电阻的作用
上拉就是将一个不确定的信号，通过一个电阻，控制在高电平，电阻同时起限流作用。下拉同理，变为低电平。

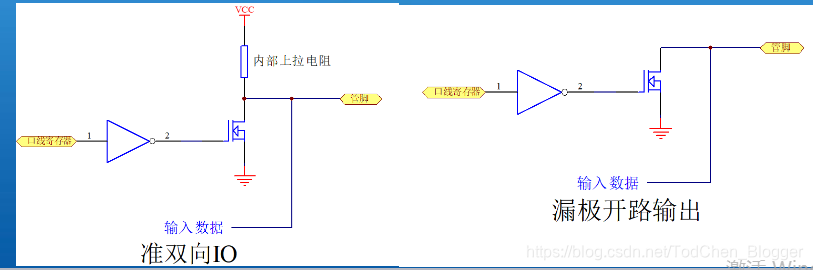

P0作为输入输出口，上电复位处于开漏模式。P0内部无上拉电阻，所以IO必须作为外接10K-4.7K的上拉电阻这是常识
开漏模式：可以输出低电平，无法输出高电平
P1,P2,P3准双向，P0开漏
场效应管
Gate 栅极
Source 源极
Drain 漏极
只有GS有正向电压才会导通。

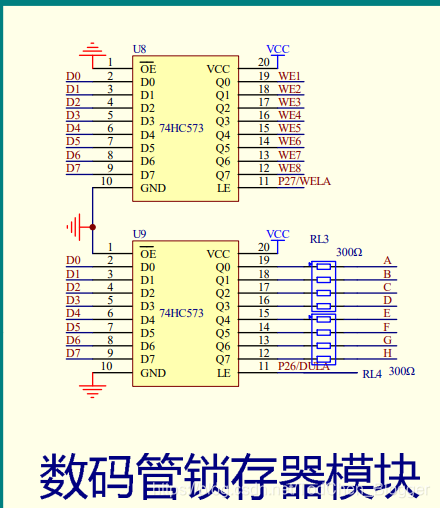

5. 原理图分析
可以看出DO-D7对应P0.0-P0.7,因此D0低位，D7高位
举例：

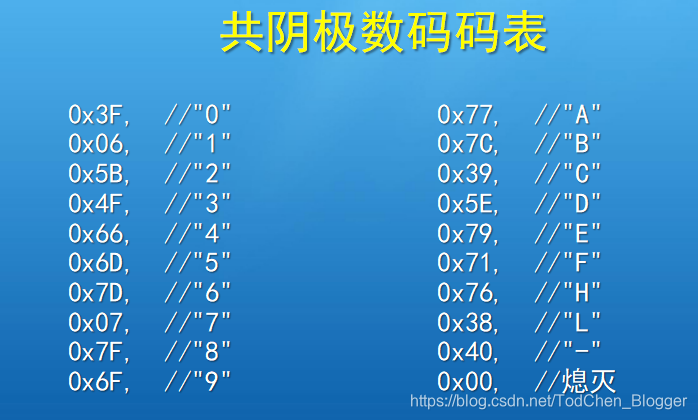

让阴极数码管显示1。0000 0110

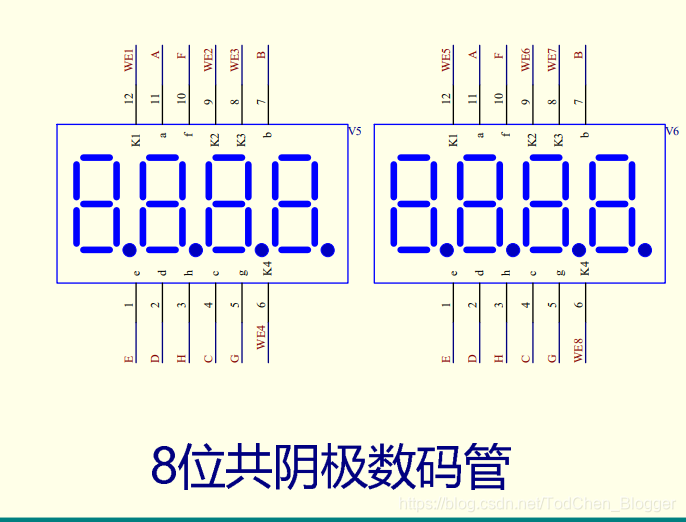

从原理图可以看出，一组P0的IO口控制了8位数码管
U9电路图，19线出A连接数数码管的a，数码管的a脚，控制4位数码管的a，19-11线的原理相同分别对应，a,b,c,d,e,f,g,dp
6. 实践编程
编程思路：
U8控制选择那位亮，U9控制选择亮的数字
U8需要得到P0的数据后，无论P0是否改变都不变换亮的数码管的位置，因此LE需要低电平
U9需要得到P0数据后，P0改变就变换数码管数据因此LE需要高电平。
共阴极
段选：共阴的原因，电平为1，亮
位选：WEI是阴极，所以要接到GND上面，电平为0，接到GND上面，才选择该位
静态
#include <reg52.h>
#include <intrins.h>
#define uchar unsigned char
#define uint unsigned int
sbit DUAN = P2^6;
sbit WEI = P2^7;
void main()
{
WEI = 1; //打开位选
P0 = 0XFE; //选择第一位
WEI = 0; //关闭位选
DUAN = 1;
P0 = 0X06; //选择
DUAN = 0;
while(1)
{
}
}
动态
数组概念
数组是一组有序数据的集合，数组中每一个数据都是同一个数据类型。
定义格式如下
数据类型 数组名[常量表达式] = {元素表}；
[]中数字可以不写
可以在table前面加 code ，加上code表示存放在ram中，程序运行后无法改变，不加code表示存放在data区，程序运行可以改变
unsigned char table[3] = {0X3F, 0X06, 0X5B,};
P0 = table[0]; 0X3F
#include <reg52.h>
#include <intrins.h>
#define uchar unsigned char
#define uint unsigned int
sbit DUAN = P2^6;
sbit WEI = P2^7;
//显示数据 0123456789
uchar table[] = {0x3F,0x06,0x5B,0x4F,
0x66,0x6D,0x7D,0x07,0x7F,0x6F,};
//延时
void delay(uint i)
{
uint j, k;
for(j=i;j>0;j--)
for(k=114;k>0;k--);
}
// 显示函数 （选择位， 选择段数字， 延时时长）
void show(uchar i, uchar j, uchar k)
{
P0 = 0XFF;//清除段选
WEI = 1;
P0 = i;
WEI = 0;
DUAN = 1;
P0 = table[j];
DUAN = 0;
delay(k);//视觉残留
}
//显示数据 3位数字
void display(uchar i)
{
uchar a, b, c;
a = i / 100;
b = i % 100 /10;
c = i % 10;
show(0XFE, a, 5);
show(0XFD, b, 5);
show(0XFB, c, 5);
}
void main()
{
while(1)
{
display(182);
}
}
