[嵌入式]基于HAL库的STM32H7工程开发系列教程二《配置系统时钟》

基本工程配置参考：基于HAL库的STM32H7工程开发系列教程一《手动配置基本工程》
HAL库默认使用的是内部HSI时钟，但是在实际应用中还是用HSE和LSE作为时钟源
HSE：外部高速时钟为系统总线提供时钟源
LSE：外部低速时钟为RTC提供时钟源
在配置芯片任意一个外设的时候最好都参考下对应芯片的参考手册和数据手册

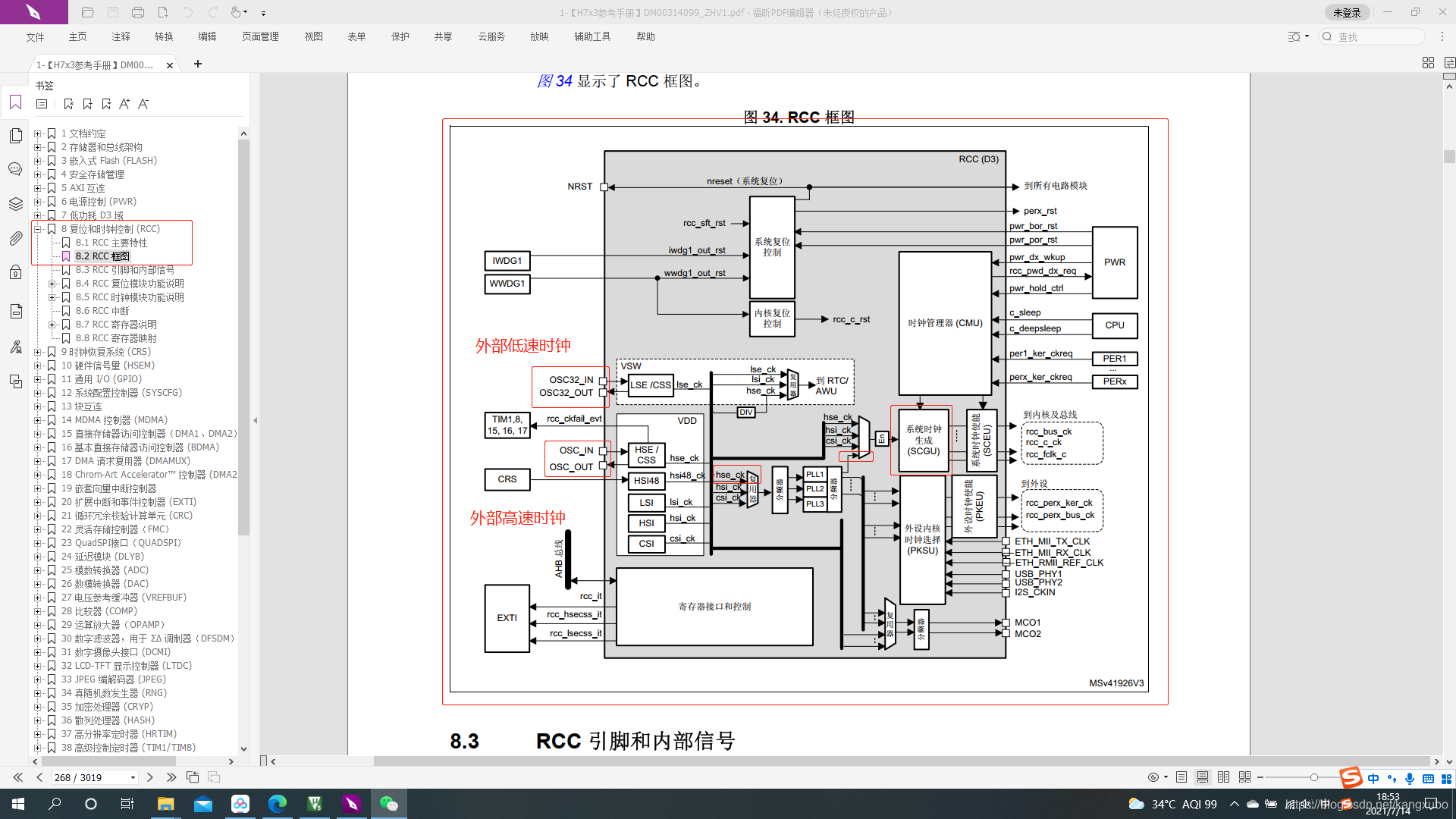

在配置时钟时候先看下H7的时钟框架

从表中可以看出，系统时钟的选择可以有很多种选择。
本次系统时钟选择源为PLL时钟，而PLL时钟源选择为HSE外部时钟
系统时钟的配置需要配置很多分频因子和倍频因子，时钟的配置可以用CubeMX来配置做参考再自己编写代码。

注意再配置时钟的时候一定要确定开发板上的实际晶振大小，如果配置错误超频会把芯片锁死
本次使用的开发板是野火H743Pro开发板，外部晶振是25MHz大小的晶振。
代码的编写比较多可以直接复制CubeMX生成的时钟配置代码，自动生成的代码如下：

void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /** Supply configuration update enable
  */
  HAL_PWREx_ConfigSupply(PWR_LDO_SUPPLY);
  /** Configure the main internal regulator output voltage
  */
  __HAL_PWR_VOLTAGESCALING_CONFIG(PWR_REGULATOR_VOLTAGE_SCALE0);

  while(!__HAL_PWR_GET_FLAG(PWR_FLAG_VOSRDY)) {}
  /** Initializes the RCC Oscillators according to the specified parameters
  * in the RCC_OscInitTypeDef structure.
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
  RCC_OscInitStruct.HSEState = RCC_HSE_ON;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
  RCC_OscInitStruct.PLL.PLLM = 5;
  RCC_OscInitStruct.PLL.PLLN = 192;
  RCC_OscInitStruct.PLL.PLLP = 2;
  RCC_OscInitStruct.PLL.PLLQ = 2;
  RCC_OscInitStruct.PLL.PLLR = 2;
  RCC_OscInitStruct.PLL.PLLRGE = RCC_PLL1VCIRANGE_2;
  RCC_OscInitStruct.PLL.PLLVCOSEL = RCC_PLL1VCOWIDE;
  RCC_OscInitStruct.PLL.PLLFRACN = 0;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }
  /** Initializes the CPU, AHB and APB buses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2
                              |RCC_CLOCKTYPE_D3PCLK1|RCC_CLOCKTYPE_D1PCLK1;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
  RCC_ClkInitStruct.SYSCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_HCLK_DIV2;
  RCC_ClkInitStruct.APB3CLKDivider = RCC_APB3_DIV2;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_APB1_DIV2;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_APB2_DIV2;
  RCC_ClkInitStruct.APB4CLKDivider = RCC_APB4_DIV2;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_4) != HAL_OK)
  {
    Error_Handler();
  }
}

对生成的代码分析下，看下为什么这么配置：

void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0}; //RCC内外振荡器结构体
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0}; //RCC系统，AHB和APB总线时钟结构体
  HAL_PWREx_ConfigSupply(PWR_LDO_SUPPLY); //配置系统电源稳压器
  __HAL_PWR_VOLTAGESCALING_CONFIG(PWR_REGULATOR_VOLTAGE_SCALE0); //内部稳压器输出电压的配置
  while(!__HAL_PWR_GET_FLAG(PWR_FLAG_VOSRDY)) {} //等待配置完成
  /* 下边就是系统的分频因子和系数的配置 */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE; //选择Osc时钟源为HSE
  RCC_OscInitStruct.HSEState = RCC_HSE_ON; //使能HSE时钟
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON; //使能PLL
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE; //设置PLL时钟源为HSE
  RCC_OscInitStruct.PLL.PLLM = 5;
  RCC_OscInitStruct.PLL.PLLN = 192;
  RCC_OscInitStruct.PLL.PLLP = 2;
  RCC_OscInitStruct.PLL.PLLQ = 2;
  RCC_OscInitStruct.PLL.PLLR = 2;
  RCC_OscInitStruct.PLL.PLLRGE = RCC_PLL1VCIRANGE_2; //根据HSE分频后的时钟大小
  RCC_OscInitStruct.PLL.PLLVCOSEL = RCC_PLL1VCOWIDE; //VCO范围选择
  RCC_OscInitStruct.PLL.PLLFRACN = 0; //一般不应按复位状态配置
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }
  /* 分频因子的设置 设置各总线时钟的时钟大小 */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2
                              |RCC_CLOCKTYPE_D3PCLK1|RCC_CLOCKTYPE_D1PCLK1;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
  RCC_ClkInitStruct.SYSCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_HCLK_DIV2;
  RCC_ClkInitStruct.APB3CLKDivider = RCC_APB3_DIV2;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_APB1_DIV2;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_APB2_DIV2;
  RCC_ClkInitStruct.APB4CLKDivider = RCC_APB4_DIV2;
  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_4) != HAL_OK) //这个函数的第二个参数为什么为FLASH_LATENCY_4也是根据系统时钟的大小来选择的
  {
    Error_Handler();
  }
}

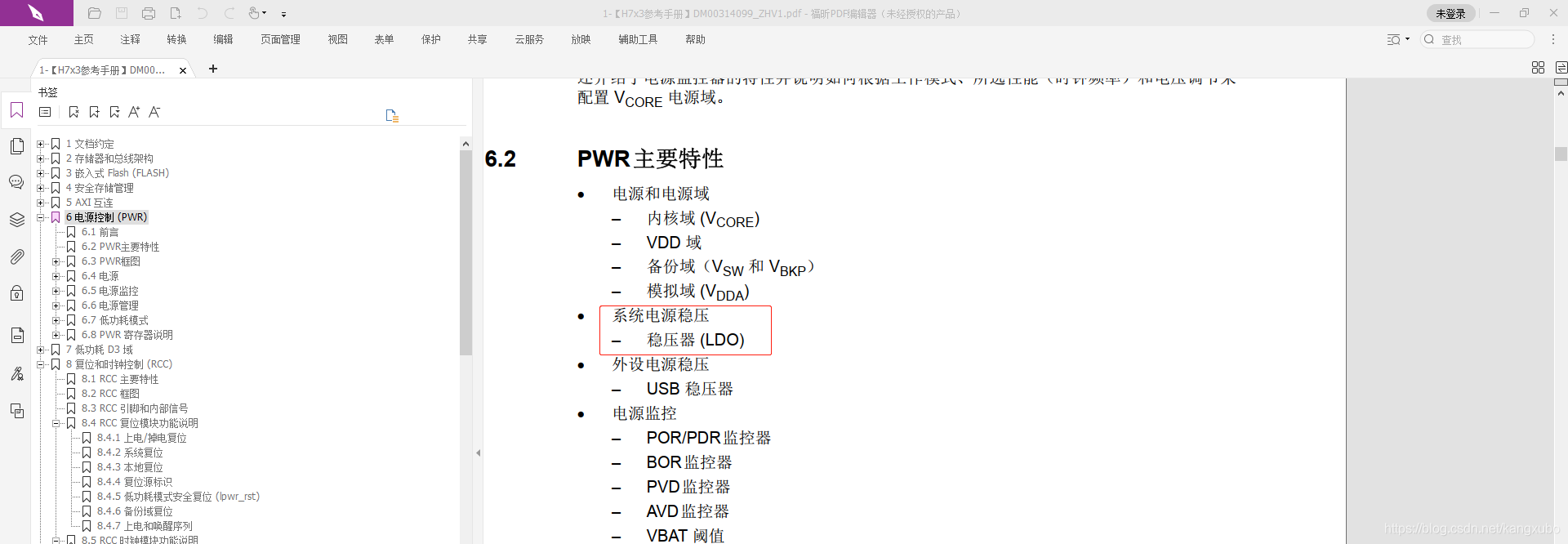

HAL_PWREx_ConfigSupply(PWR_LDO_SUPPLY); 配置稳压器

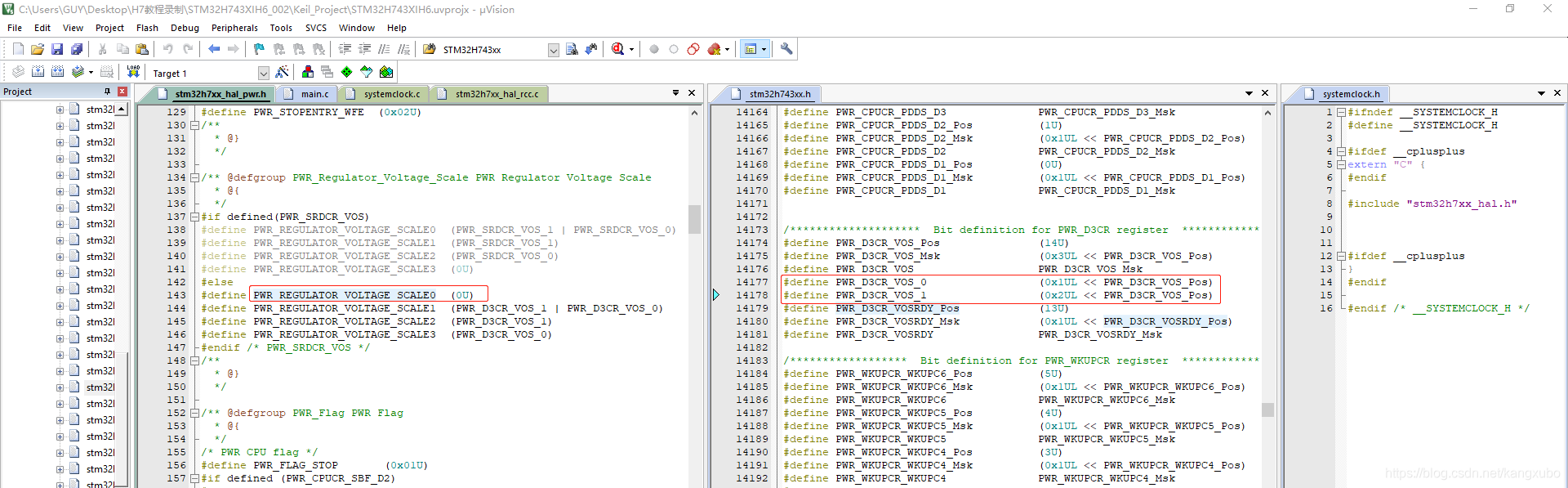

__HAL_PWR_VOLTAGESCALING_CONFIG(PWR_REGULATOR_VOLTAGE_SCALE0); //内部稳压器输出电压的配置，根据功耗来选择的，默认是0则选择PWR_REGULATOR_VOLTAGE_SCALE0


RCC_OscInitStruct.PLL.PLLRGE = RCC_PLL1VCIRANGE_2; //根据HSE分频后的时钟大小来选择，本次HSE是25MHz采用5分频后为5MHz,根据HAL库中给的范围选择RCC_PLL1VCIRANGE_2

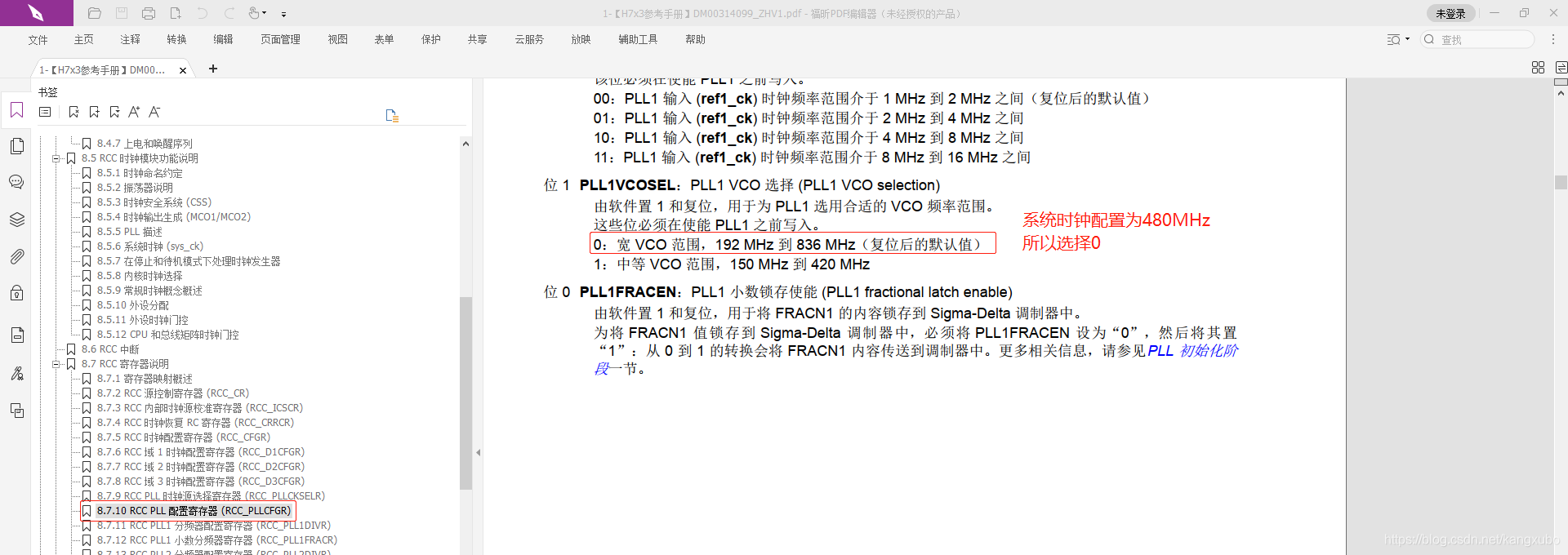

RCC_OscInitStruct.PLL.PLLVCOSEL = RCC_PLL1VCOWIDE; //VCO范围选择
选择PLL1是因为系统时钟源是从PLL1得到的

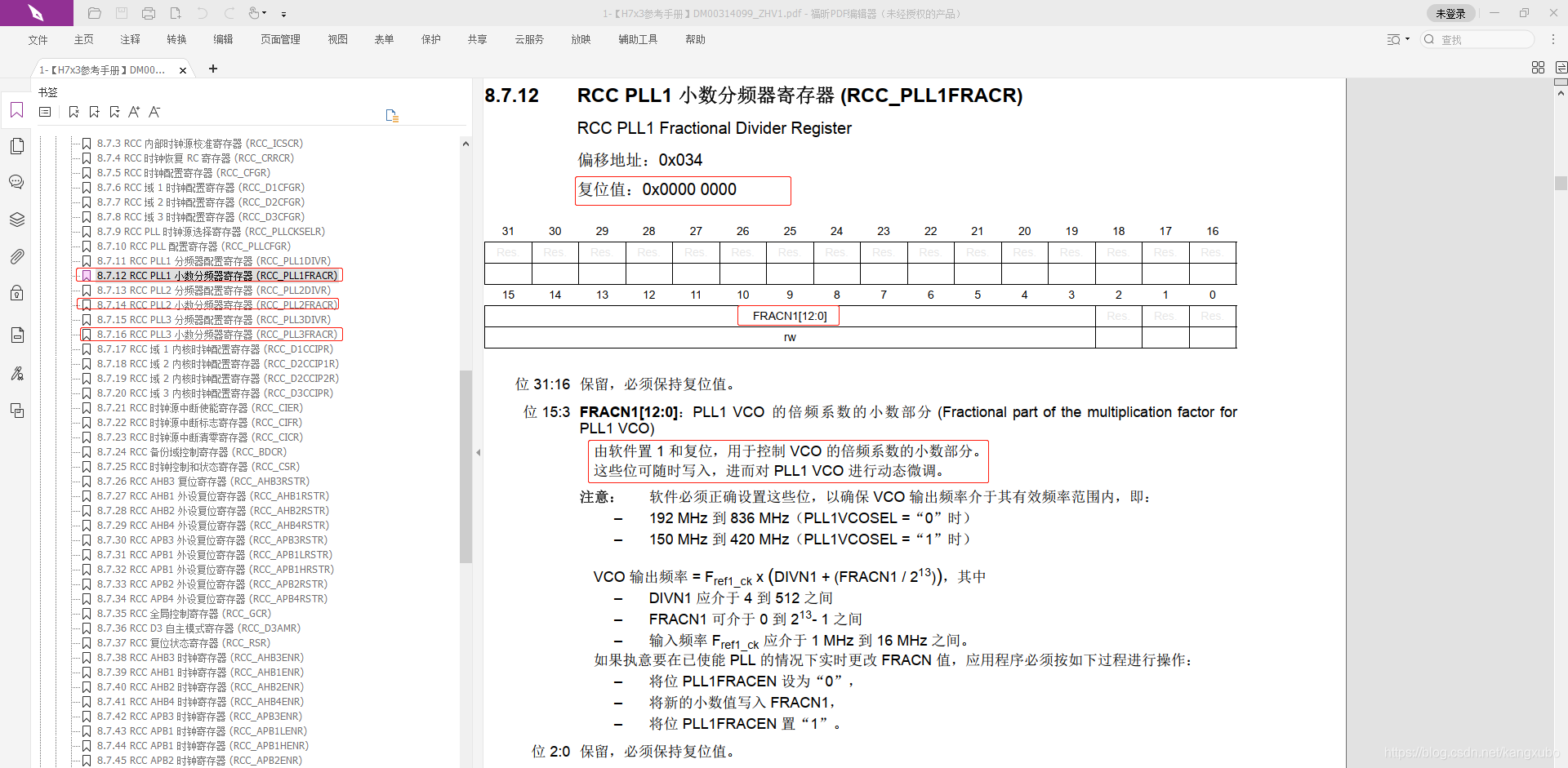

RCC_OscInitStruct.PLL.PLLFRACN = 0; //一般不应按复位状态配置

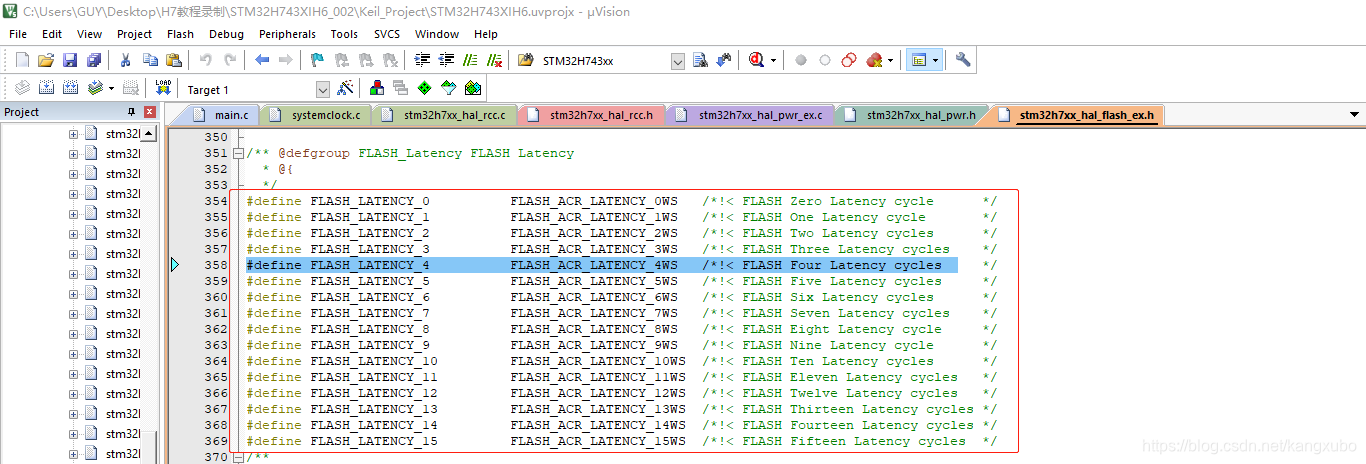

HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_4)，这个参数比较重要，和Flash读写速度有关系，根据下图可以看到有很多种选择

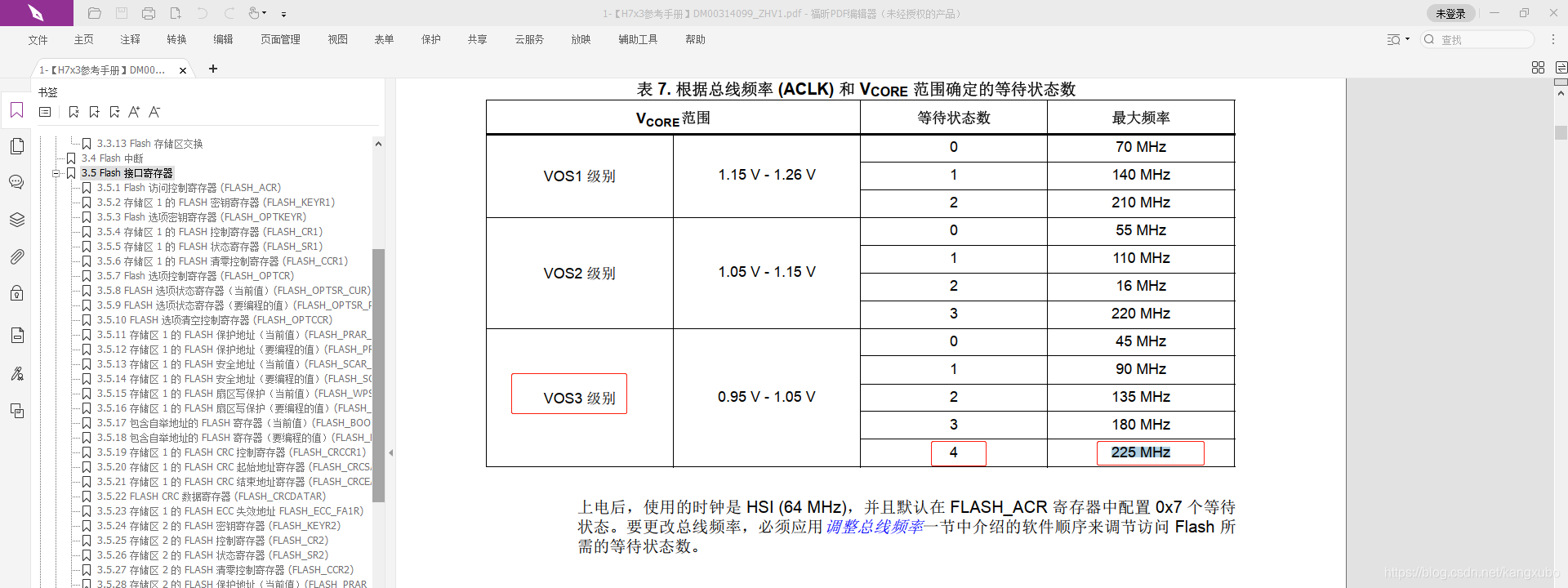

由于上边选择的电压模式为复位状态下的模式，所以应该看VOS3级别

系统时钟配置的是480MHz最大，等待状态数选择4就可以，也可以选择更大的等待周期。

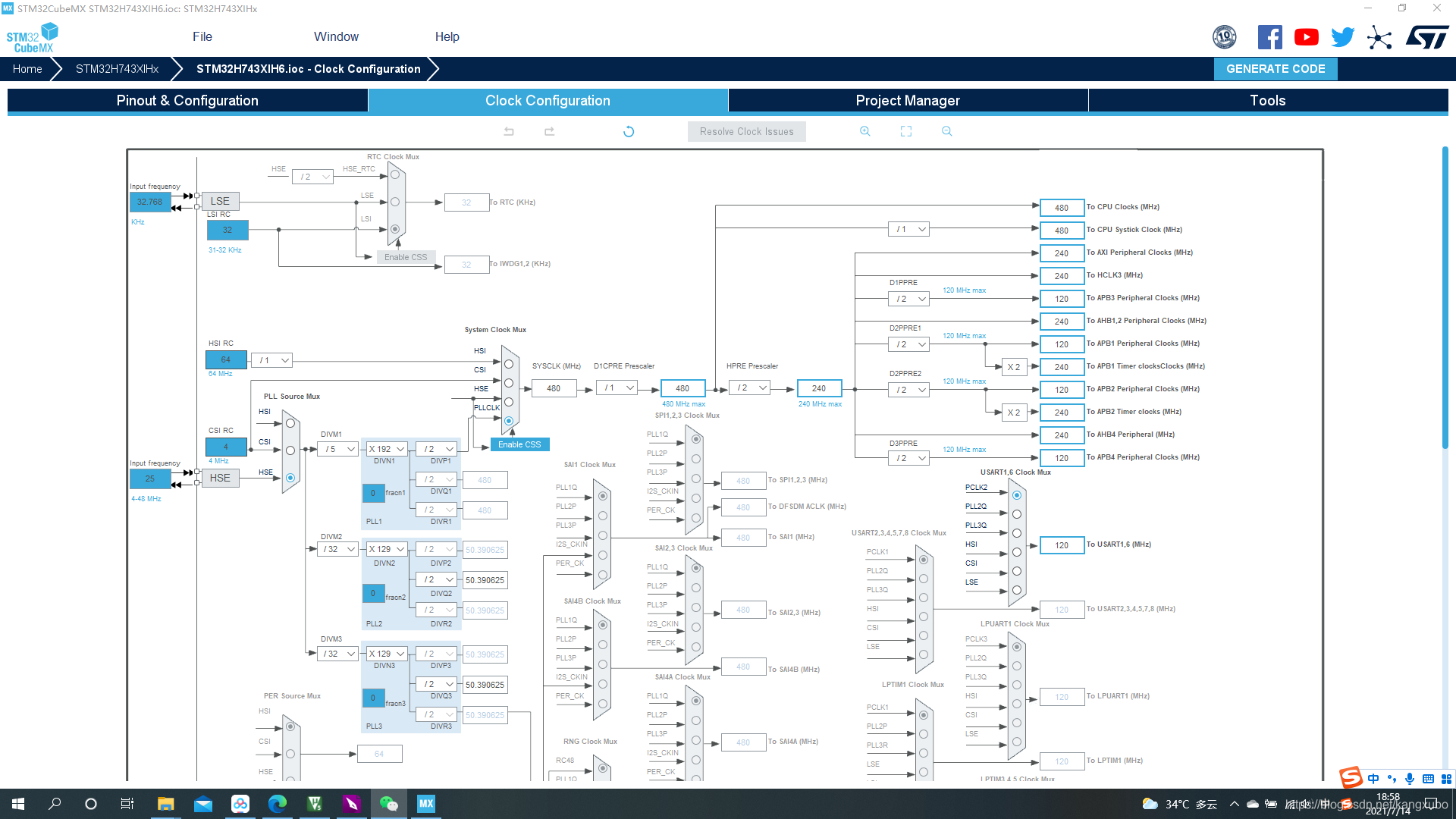

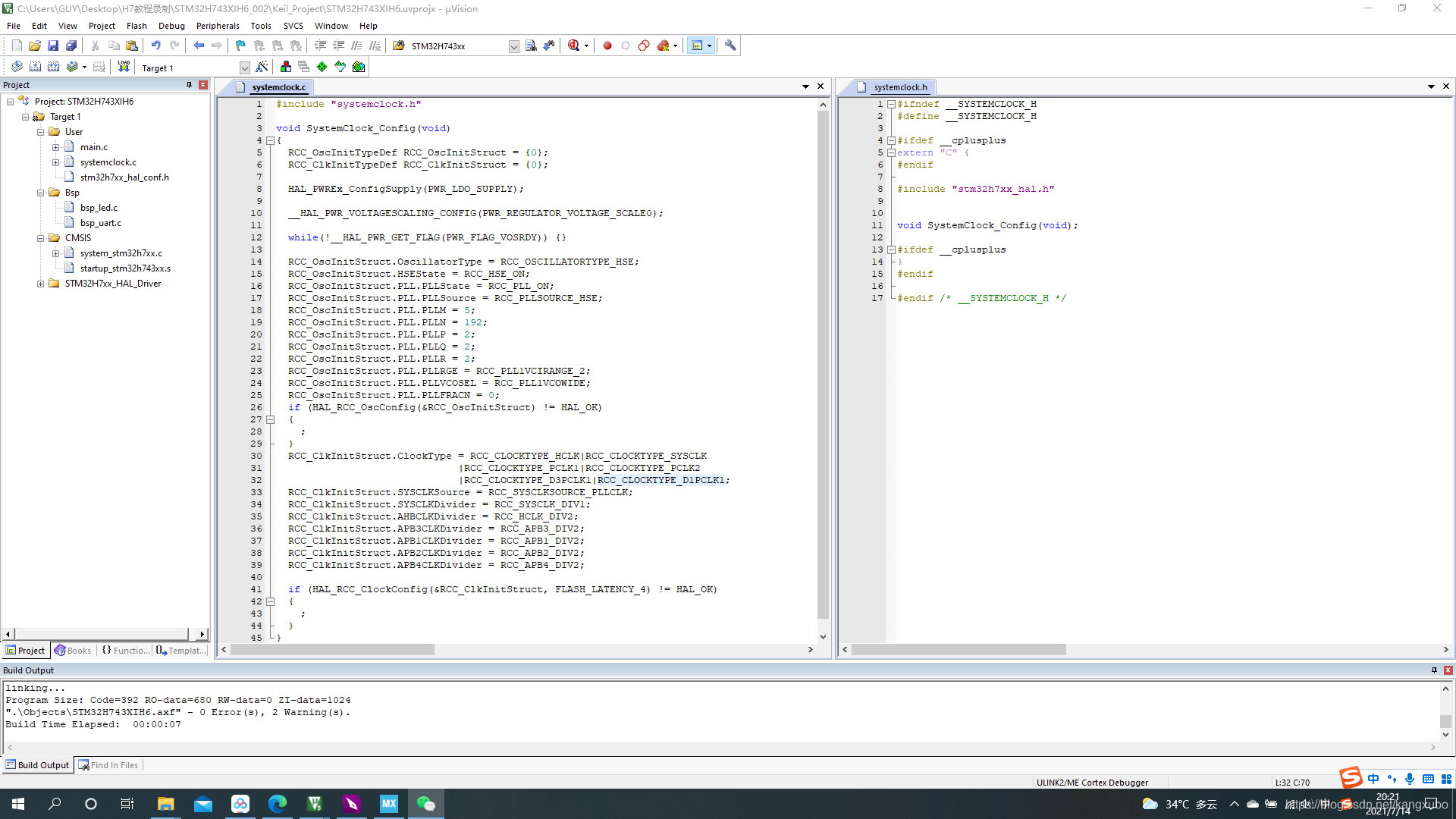

至此系统时钟配置完成最终结果如下：
