基于STM32单片机模块练习——高级定时器

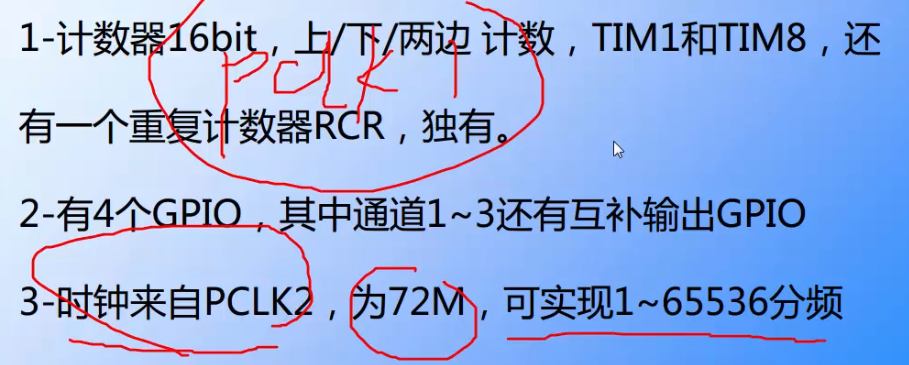

功能简介
两边计数：从0计数到CCR的值，再从CCR的值计数到零。

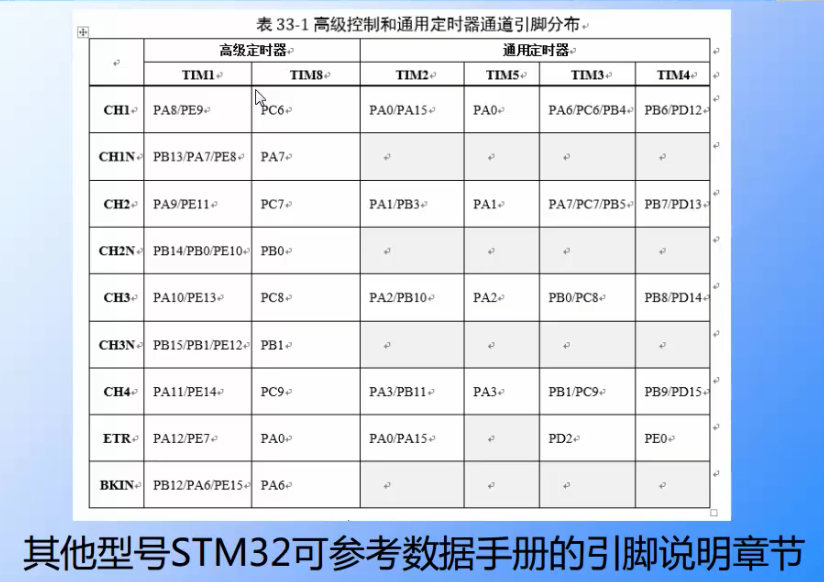

高级定时器GPIO引脚说明
高级定时器功能框图
1.时钟源
1.内部时钟
内部时钟 CK_INT 即来自于芯片内部，等于 72M，一般情况下，我们都是使用内部时钟。当从模式控制寄存器 TIMx_SMCR 的 SMS 位等于 000 时，则使用内部时钟。

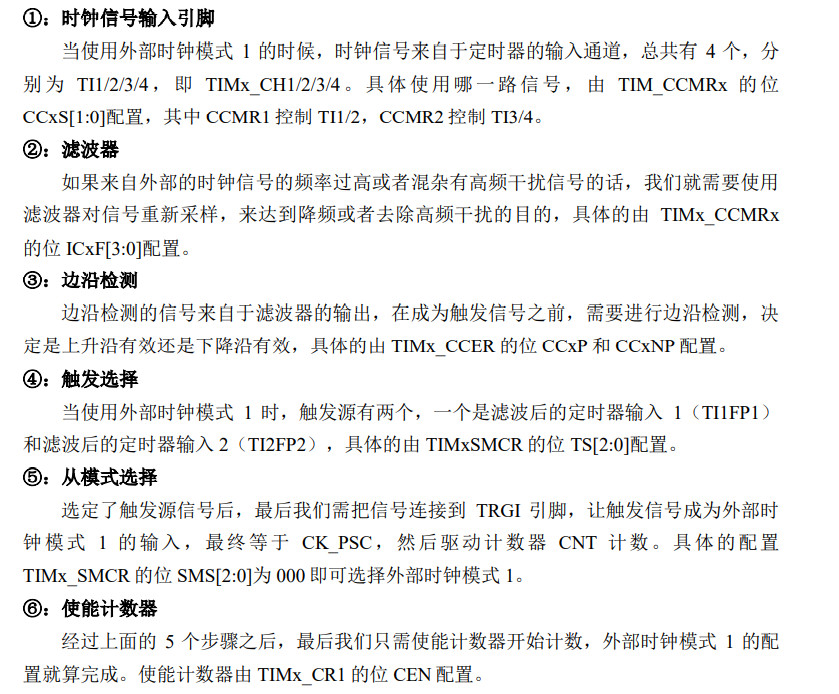

2.外部时钟模式一

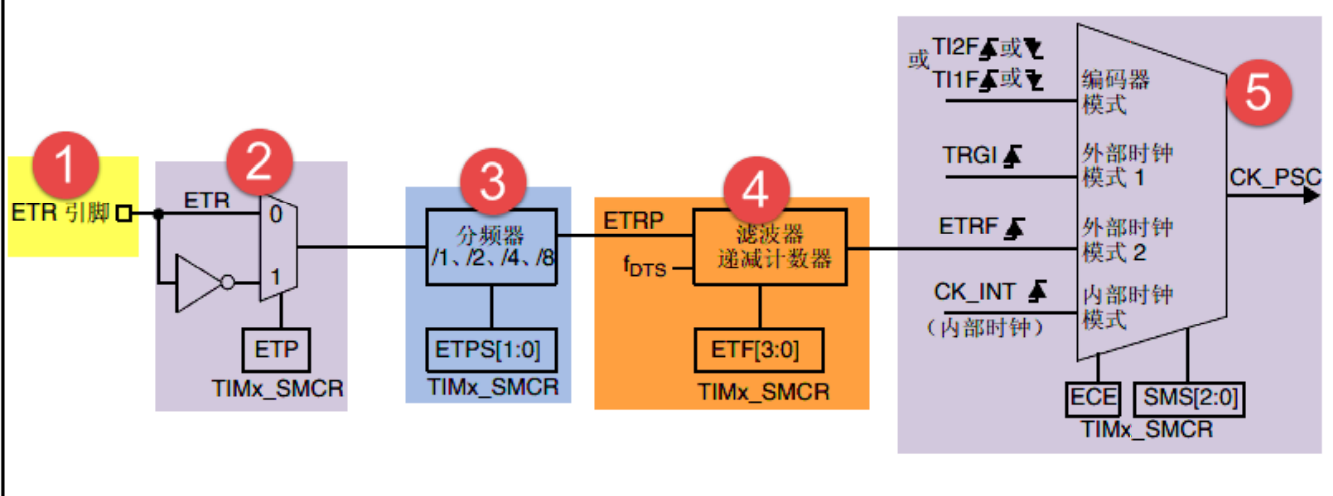

2.外部时钟模式二
3.内部触发输入（了解）

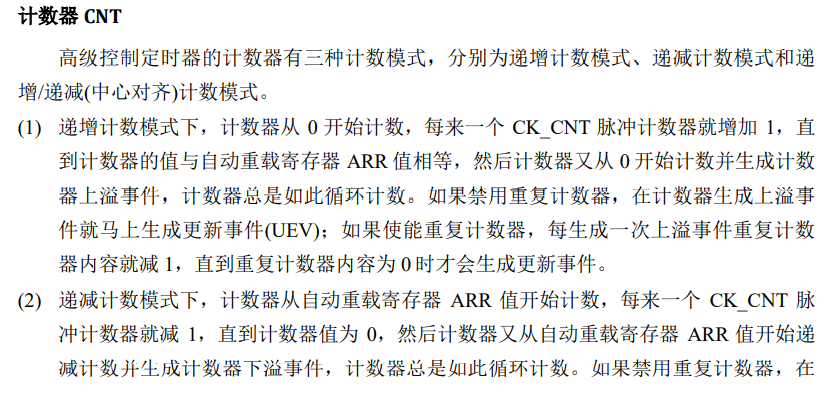

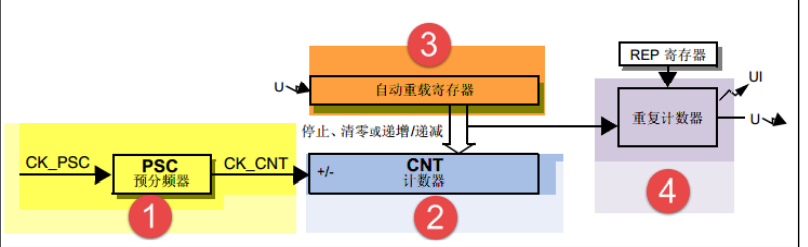

2.时基

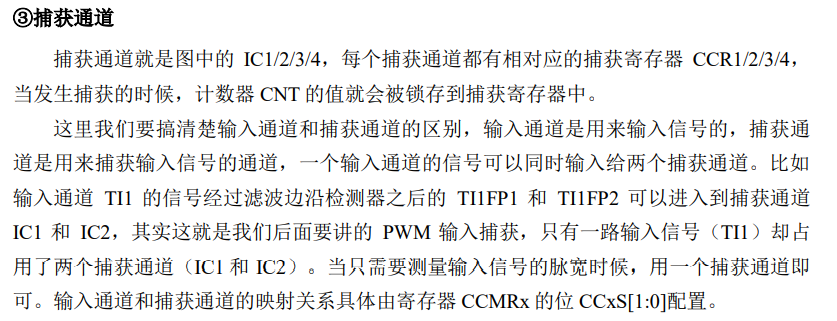

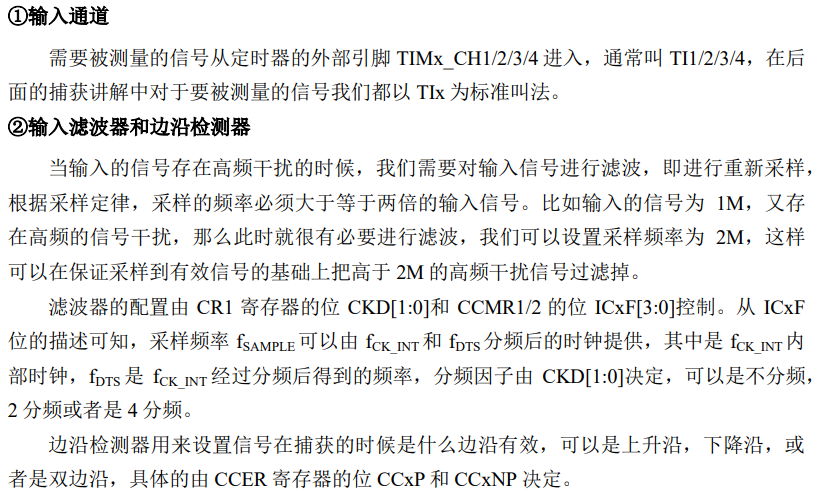

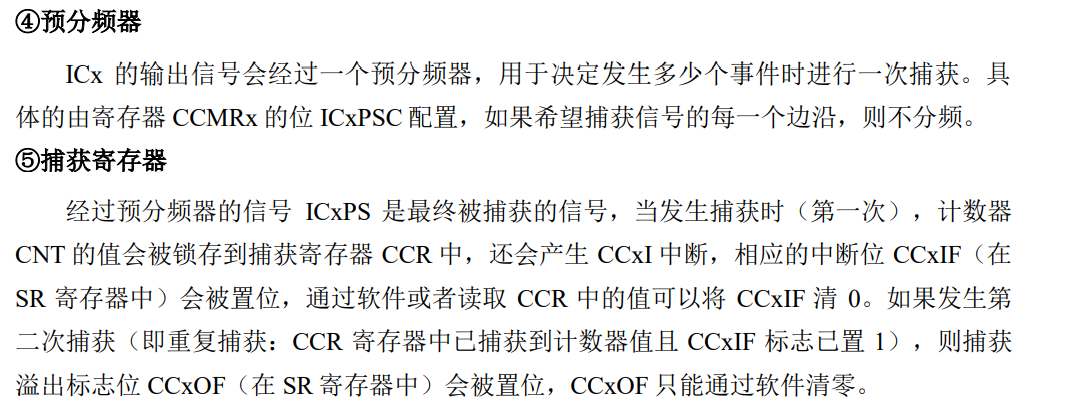

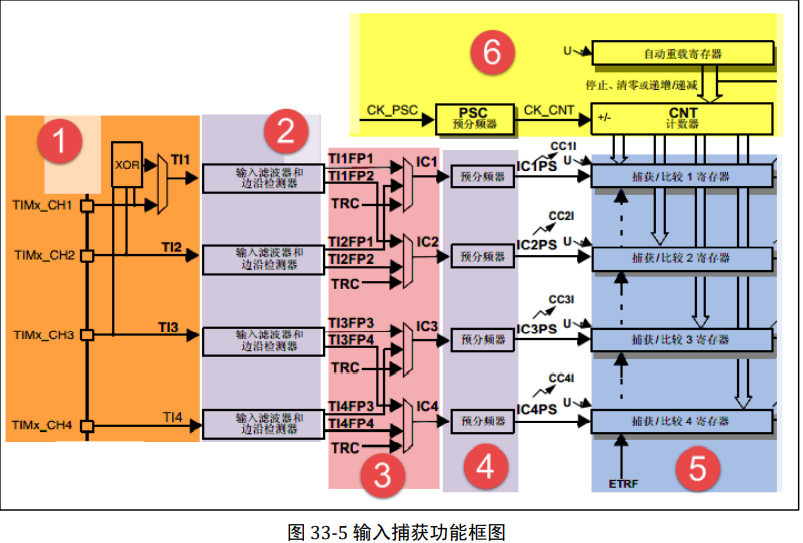

3.输入捕获

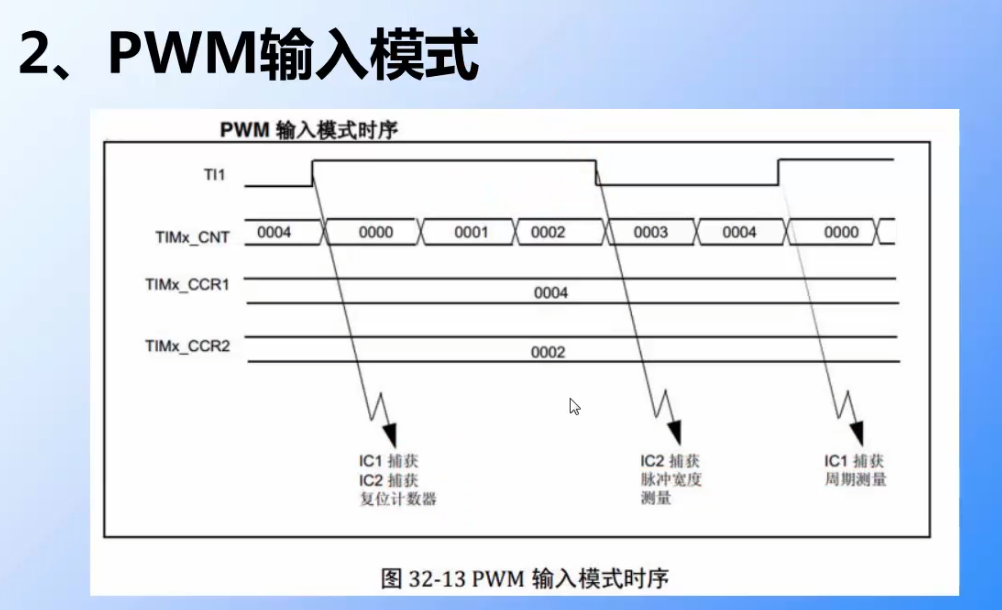

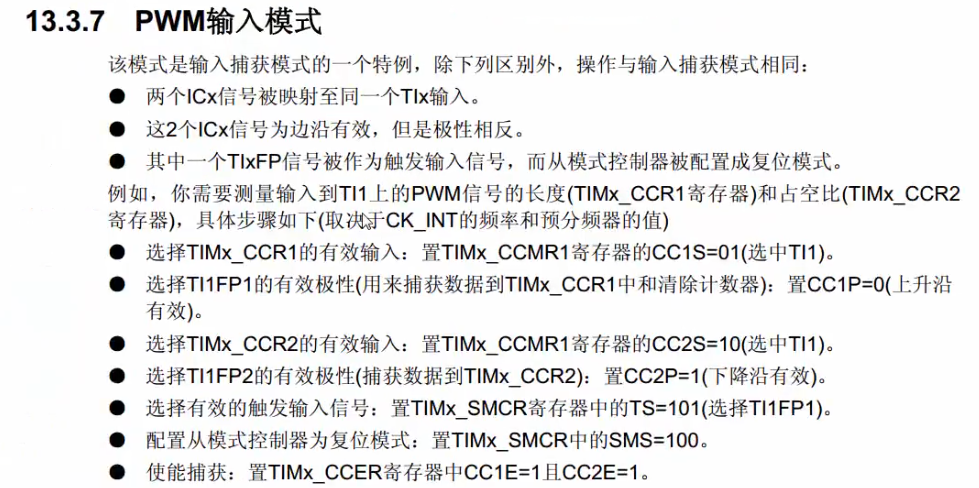

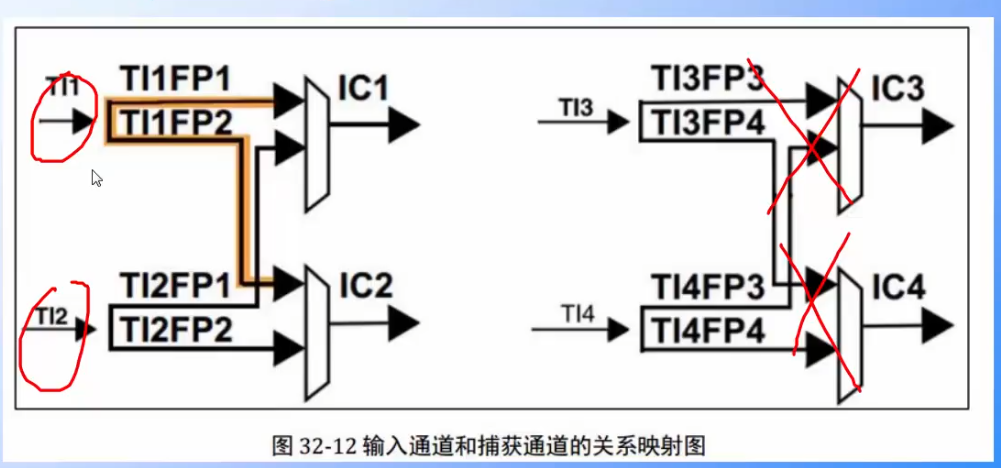

使用PWM输入捕获，一个输入通道会占用两个捕获通道，一个(进行脉宽的测量，一个进行周期的测量。PWM输入捕获只能使用CH1和CH2。
在直连模式下，选择TI1FP1为触发信号进行周期的测量，那么TI1FP2自动进入IC2进行脉宽的测量；在非直连模式下，选择TI1FP2为触发信号进入IC2进行周期的测量，那么TI1FP2自动进入IC1进行脉宽的测量；
应用：
当第一次捕获到上升沿，进入中断将CNT的值清零，那么锁存到CCR的值也就为0，若此时改变捕获边沿为下降沿，那么第二次进入中断的CCR值就是测量脉宽的；若此时不改变捕获边沿，那么第二次进入中断的CCR值就是测量周期的。
注意：IC再次捕获的值要加上一才是真实的计数值。

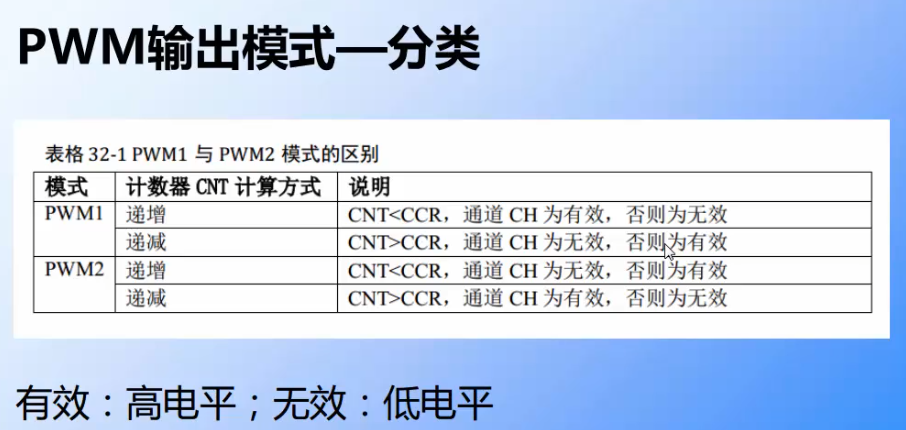

4.输出比较（输出PWM）
比较寄存器
当计数器 CNT 的值跟比较寄存器 CCR 的值相等的时候，输出参考信号 OCxREF 的信号的极性就会改变，其中 OCxREF=1（高电平）称之为有效电平，OCxREF=0（低电平）称之为无效电平，并且会产生比较中断 CCxI，相应的标志位 CCxIF（SR 寄存器中）会置位。然后 OCxREF 再经过一系列的控制之后就成为真正的输出信号 OCx/OCxN。
CCR决定PWM信号的占空比，ARR决定周期
死区发生器
为什么要有死区？？？？
因为电子原件不能立即进行打开和关闭操作，而是会存在纳秒级别的反应时间，所以单片机输出的信号要留出这段时间来等待一下，而这段等待时间成为死区。
在生成的参考波形 OCxREF 的基础上，可以插入死区时间，用于生成两路互补的输出

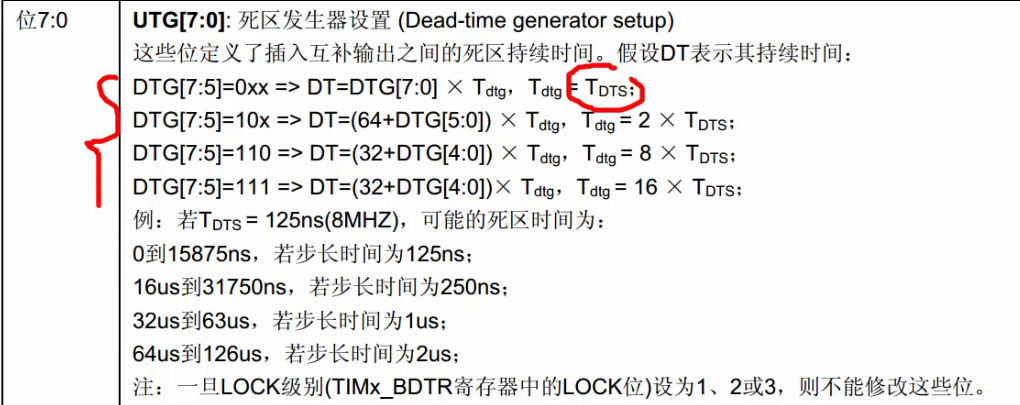

信号 OCx 和 OCxN，死区时间的大小具体由 BDTR 寄存器的位 DTG[7:0]配置。死区时间
的大小必须根据与输出信号相连接的器件及其特性来调整。
应用：
注意：同一个定时器要么工作在输出模式要么工作在输入捕获模式，不能同时工作在两种模式。
程序编写
1.PWM互补输出
高级定时器GPIO配置
static void ADVANCE_TIM_GPIO_Config(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
// 输出比较通道 GPIO 初始化
RCC_APB2PeriphClockCmd(ADVANCE_TIM_CH1_GPIO_CLK, ENABLE);
GPIO_InitStructure.GPIO_Pin = ADVANCE_TIM_CH1_PIN;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(ADVANCE_TIM_CH1_PORT, &GPIO_InitStructure);
// 输出比较通道互补通道 GPIO 初始化
RCC_APB2PeriphClockCmd(ADVANCE_TIM_CH1N_GPIO_CLK, ENABLE);
GPIO_InitStructure.GPIO_Pin = ADVANCE_TIM_CH1N_PIN;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(ADVANCE_TIM_CH1N_PORT, &GPIO_InitStructure);
// 输出比较通道刹车通道 GPIO 初始化
RCC_APB2PeriphClockCmd(ADVANCE_TIM_BKIN_GPIO_CLK, ENABLE);
GPIO_InitStructure.GPIO_Pin = ADVANCE_TIM_BKIN_PIN;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(ADVANCE_TIM_BKIN_PORT, &GPIO_InitStructure);
// BKIN引脚默认先输出低电平
GPIO_ResetBits(ADVANCE_TIM_BKIN_PORT,ADVANCE_TIM_BKIN_PIN);
}
高级定时器模式配置
static void ADVANCE_TIM_Mode_Config(void)
{
// 开启定时器时钟,即内部时钟CK_INT=72M
ADVANCE_TIM_APBxClock_FUN(ADVANCE_TIM_CLK,ENABLE);
/*--------------------时基结构体初始化-------------------------*/
TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
//*******************下面两句共同决定PWM信号的频率**********************
// 自动重装载寄存器的值，累计TIM_Period+1个频率后产生一个更新或者中断
TIM_TimeBaseStructure.TIM_Period=ADVANCE_TIM_PERIOD;
// 驱动CNT计数器的时钟 = Fck_int/(psc+1)
TIM_TimeBaseStructure.TIM_Prescaler= ADVANCE_TIM_PSC;
//***********************************************************************
// 时钟分频因子 ，配置死区时间时需要用到，tDTS = 1/72M
TIM_TimeBaseStructure.TIM_ClockDivision=TIM_CKD_DIV1;
// 计数器计数模式，设置为向上计数
TIM_TimeBaseStructure.TIM_CounterMode=TIM_CounterMode_Up;
// 重复计数器的值，没用到不用管
TIM_TimeBaseStructure.TIM_RepetitionCounter=0;
// 初始化定时器
TIM_TimeBaseInit(ADVANCE_TIM, &TIM_TimeBaseStructure);
/*--------------------输出比较结构体初始化-------------------*/
TIM_OCInitTypeDef TIM_OCInitStructure;
// 配置为PWM模式1
TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;
// 输出使能
TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;
// 互补输出使能
TIM_OCInitStructure.TIM_OutputNState = TIM_OutputNState_Enable;
// 设置占空比大小
TIM_OCInitStructure.TIM_Pulse = ADVANCE_TIM_PULSE;
// 输出通道有效电平极性配置
TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;
// 互补输出通道有效电平极性配置
TIM_OCInitStructure.TIM_OCNPolarity = TIM_OCNPolarity_High;
// 输出通道空闲电平极性配置
TIM_OCInitStructure.TIM_OCIdleState = TIM_OCIdleState_Set;
// 互补输出通道空闲电平极性配置
TIM_OCInitStructure.TIM_OCNIdleState = TIM_OCNIdleState_Reset;
TIM_OC1Init(ADVANCE_TIM, &TIM_OCInitStructure);
//???????????????????????????????
TIM_OC1PreloadConfig(ADVANCE_TIM, TIM_OCPreload_Enable);
/*-------------------刹车和死区结构体初始化-------------------*/
// 有关刹车和死区结构体的成员具体可参考BDTR寄存器的描述
TIM_BDTRInitTypeDef TIM_BDTRInitStructure;
//?????????????????????????????????????
TIM_BDTRInitStructure.TIM_OSSRState = TIM_OSSRState_Enable;
TIM_BDTRInitStructure.TIM_OSSIState = TIM_OSSIState_Enable;
TIM_BDTRInitStructure.TIM_LOCKLevel = TIM_LOCKLevel_1;
// 输出比较信号死区时间配置，具体如何计算可参考 BDTR:UTG[7:0]的描述
// 这里配置的死区时间为152ns??????????
TIM_BDTRInitStructure.TIM_DeadTime = 11;
TIM_BDTRInitStructure.TIM_Break = TIM_Break_Enable;
// 当BKIN引脚检测到高电平的时候，输出比较信号被禁止，就好像是刹车一样
TIM_BDTRInitStructure.TIM_BreakPolarity = TIM_BreakPolarity_High;
//????????????????
TIM_BDTRInitStructure.TIM_AutomaticOutput = TIM_AutomaticOutput_Enable;
TIM_BDTRConfig(ADVANCE_TIM, &TIM_BDTRInitStructure);
// 使能计数器
TIM_Cmd(ADVANCE_TIM, ENABLE);
// 主输出使能，当使用的是通用定时器时，这句不需要??????
TIM_CtrlPWMOutputs(ADVANCE_TIM, ENABLE);
}
相关宏定义
/************高级定时器TIM参数定义，只限TIM1和TIM8************/
// 当使用不同的定时器的时候，对应的GPIO是不一样的，这点要注意
// 这里我们使用高级控制定时器TIM8
#define ADVANCE_TIM TIM8
#define ADVANCE_TIM_APBxClock_FUN RCC_APB2PeriphClockCmd
#define ADVANCE_TIM_CLK RCC_APB2Periph_TIM8
// PWM 信号的频率 F = TIM_CLK/{(ARR+1)*(PSC+1)}
#define ADVANCE_TIM_PERIOD (100-1)
#define ADVANCE_TIM_PSC (72-1)
#define ADVANCE_TIM_PULSE 50
//频率为10khz，占空比为50%的信号
// TIM1 输出比较通道
#define ADVANCE_TIM_CH1_GPIO_CLK RCC_APB2Periph_GPIOC
#define ADVANCE_TIM_CH1_PORT GPIOC
#define ADVANCE_TIM_CH1_PIN GPIO_Pin_6
// TIM1 输出比较通道的互补通道
#define ADVANCE_TIM_CH1N_GPIO_CLK RCC_APB2Periph_GPIOA
#define ADVANCE_TIM_CH1N_PORT GPIOA
#define ADVANCE_TIM_CH1N_PIN GPIO_Pin_7
// TIM1 输出比较通道的刹车通道
#define ADVANCE_TIM_BKIN_GPIO_CLK RCC_APB2Periph_GPIOA
#define ADVANCE_TIM_BKIN_PORT GPIOA
#define ADVANCE_TIM_BKIN_PIN GPIO_Pin_6
/**************************函数声明********************************/
void ADVANCE_TIM_Init(void);
2.脉宽测量
通用定时器GPIO配置
static void GENERAL_TIM_GPIO_Config(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
// 输入捕获通道 GPIO 初始化
RCC_APB2PeriphClockCmd(GENERAL_TIM_CH1_GPIO_CLK, ENABLE);
GPIO_InitStructure.GPIO_Pin = GENERAL_TIM_CH1_PIN;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD;
GPIO_Init(GENERAL_TIM_CH1_PORT, &GPIO_InitStructure);
}
通用定时器模式配置
static void GENERAL_TIM_Mode_Config(void)
{
// 开启定时器时钟,即内部时钟CK_INT=72M
GENERAL_TIM_APBxClock_FUN(GENERAL_TIM_CLK,ENABLE);
/*--------------------时基结构体初始化-------------------------*/
TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
// 自动重装载寄存器的值，累计TIM_Period+1个频率后产生一个更新或者中断
TIM_TimeBaseStructure.TIM_Period=GENERAL_TIM_PERIOD;
// 驱动CNT计数器的时钟 = Fck_int/(psc+1)
TIM_TimeBaseStructure.TIM_Prescaler= GENERAL_TIM_PSC;
// 时钟分频因子 ，配置死区时间时需要用到
TIM_TimeBaseStructure.TIM_ClockDivision=TIM_CKD_DIV1;
// 计数器计数模式，设置为向上计数
TIM_TimeBaseStructure.TIM_CounterMode=TIM_CounterMode_Up;
// 重复计数器的值，没用到不用管
TIM_TimeBaseStructure.TIM_RepetitionCounter=0;
// 初始化定时器
TIM_TimeBaseInit(GENERAL_TIM, &TIM_TimeBaseStructure);
/*--------------------输入捕获结构体初始化-------------------*/
TIM_ICInitTypeDef TIM_ICInitStructure;
// 配置输入捕获的通道，需要根据具体的GPIO来配置
TIM_ICInitStructure.TIM_Channel = GENERAL_TIM_CHANNEL_x;
// 输入捕获信号的极性配置
TIM_ICInitStructure.TIM_ICPolarity = GENERAL_TIM_STRAT_ICPolarity;
// 输入通道和捕获通道的映射关系，有直连和非直连两种
TIM_ICInitStructure.TIM_ICSelection = TIM_ICSelection_DirectTI;
// 输入的需要被捕获的信号的分频系数
TIM_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1;//不分频
// 输入的需要被捕获的信号的滤波系数
TIM_ICInitStructure.TIM_ICFilter = 0;//不滤波
// 定时器输入捕获初始化
TIM_ICInit(GENERAL_TIM, &TIM_ICInitStructure);
// 清除更新和捕获中断标志位
TIM_ClearFlag(GENERAL_TIM, TIM_FLAG_Update|GENERAL_TIM_IT_CCx);
// 开启更新和捕获中断
TIM_ITConfig (GENERAL_TIM, TIM_IT_Update | GENERAL_TIM_IT_CCx, ENABLE );
// 使能计数器
TIM_Cmd(GENERAL_TIM, ENABLE);
}
中断配置
// 中断优先级配置
static void GENERAL_TIM_NVIC_Config(void)
{
NVIC_InitTypeDef NVIC_InitStructure;
// 设置中断组为0
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_0);
// 设置中断来源
NVIC_InitStructure.NVIC_IRQChannel = GENERAL_TIM_IRQ ;
// 设置主优先级为 0
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
// 设置抢占优先级为3
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
NVIC_Init(&NVIC_InitStructure);
}
中断服务函数
void GENERAL_TIM_INT_FUN(void)
{
// 当要被捕获的信号的周期大于定时器的最长定时时，定时器就会溢出，产生更新中断
// 这个时候我们需要把这个最长的定时周期加到捕获信号的时间里面去
if ( TIM_GetITStatus ( GENERAL_TIM, TIM_IT_Update) != RESET )
{
TIM_ICUserValueStructure.Capture_Period ++;
TIM_ClearITPendingBit ( GENERAL_TIM, TIM_FLAG_Update );
}
// 上升沿捕获中断
if ( TIM_GetITStatus (GENERAL_TIM, GENERAL_TIM_IT_CCx ) != RESET)
{
// 第一次捕获
if ( TIM_ICUserValueStructure.Capture_StartFlag == 0 )
{
// 计数器清0
TIM_SetCounter ( GENERAL_TIM, 0 );
// 自动重装载寄存器更新标志清0
TIM_ICUserValueStructure.Capture_Period = 0;
// 存捕获比较寄存器的值的变量的值清0
TIM_ICUserValueStructure.Capture_CcrValue = 0;
// 当第一次捕获到上升沿之后，就把捕获边沿配置为下降沿
GENERAL_TIM_OCxPolarityConfig_FUN(GENERAL_TIM, TIM_ICPolarity_Falling);
// 开始捕获标志置1
TIM_ICUserValueStructure.Capture_StartFlag = 1;
}
// 下降沿捕获中断
else // 第二次捕获
{
// 获取捕获比较寄存器的值，这个值就是捕获到的高电平的时间的值
TIM_ICUserValueStructure.Capture_CcrValue =
GENERAL_TIM_GetCapturex_FUN (GENERAL_TIM);
// 当第二次捕获到下降沿之后，就把捕获边沿配置为上升沿，好开启新的一轮捕获
GENERAL_TIM_OCxPolarityConfig_FUN(GENERAL_TIM, TIM_ICPolarity_Rising);
// 开始捕获标志清0
TIM_ICUserValueStructure.Capture_StartFlag = 0;
// 捕获完成标志置1
TIM_ICUserValueStructure.Capture_FinishFlag = 1;
}
TIM_ClearITPendingBit (GENERAL_TIM,GENERAL_TIM_IT_CCx);
}
}
main函数里的脉冲计算
while ( 1 )
{
if(TIM_ICUserValueStructure.Capture_FinishFlag == 1)
{
// 计算高电平时间的计数器的值
time = TIM_ICUserValueStructure.Capture_Period * (GENERAL_TIM_PERIOD+1) +
(TIM_ICUserValueStructure.Capture_CcrValue+1);
// 打印高电平脉宽时间
printf ( "\r\n测得高电平脉宽时间：%d.%d s\r\n",time/TIM_PscCLK,time%TIM_PscCLK );
TIM_ICUserValueStructure.Capture_FinishFlag = 0;
}
}
头文件内容
/************通用定时器TIM参数定义，只限TIM2、3、4、5************/
// 当使用不同的定时器的时候，对应的GPIO是不一样的，这点要注意
// 我们这里默认使用TIM5
#define GENERAL_TIM TIM5
#define GENERAL_TIM_APBxClock_FUN RCC_APB1PeriphClockCmd
#define GENERAL_TIM_CLK RCC_APB1Periph_TIM5
#define GENERAL_TIM_PERIOD (65536 - 1)
#define GENERAL_TIM_PSC (72-1)
// TIM 输入捕获通道GPIO相关宏定义
#define GENERAL_TIM_CH1_GPIO_CLK RCC_APB2Periph_GPIOA
#define GENERAL_TIM_CH1_PORT GPIOA
#define GENERAL_TIM_CH1_PIN GPIO_Pin_0
#define GENERAL_TIM_CHANNEL_x TIM_Channel_1
// 中断相关宏定义
#define GENERAL_TIM_IT_CCx TIM_IT_CC1
#define GENERAL_TIM_IRQ TIM5_IRQn
#define GENERAL_TIM_INT_FUN TIM5_IRQHandler
// 获取捕获寄存器值函数宏定义
#define GENERAL_TIM_GetCapturex_FUN TIM_GetCapture1
// 捕获信号极性函数宏定义
#define GENERAL_TIM_OCxPolarityConfig_FUN TIM_OC1PolarityConfig
// 测量的起始边沿
#define GENERAL_TIM_STRAT_ICPolarity TIM_ICPolarity_Rising
// 测量的结束边沿
#define GENERAL_TIM_END_ICPolarity TIM_ICPolarity_Falling
// 定时器输入捕获用户自定义变量结构体声明
typedef struct
{
uint8_t Capture_FinishFlag; // 捕获结束标志位
uint8_t Capture_StartFlag; // 捕获开始标志位
uint16_t Capture_CcrValue; // 捕获寄存器的值
uint16_t Capture_Period; // 自动重装载寄存器更新标志
}TIM_ICUserValueTypeDef;
extern TIM_ICUserValueTypeDef TIM_ICUserValueStructure;
/**************************函数声明********************************/
void GENERAL_TIM_Init(void);
3.PWM输入捕获
高级定时器GPIO配置
static void ADVANCE_TIM_GPIO_Config(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB2PeriphClockCmd(ADVANCE_TIM_CH1_GPIO_CLK, ENABLE);
GPIO_InitStructure.GPIO_Pin = ADVANCE_TIM_CH1_PIN;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
GPIO_Init(ADVANCE_TIM_CH1_PORT, &GPIO_InitStructure);
}
高级定时器模式配置
static void ADVANCE_TIM_Mode_Config(void)
{
// 开启定时器时钟,即内部时钟CK_INT=72M
ADVANCE_TIM_APBxClock_FUN(ADVANCE_TIM_CLK,ENABLE);
/*--------------------时基结构体初始化-------------------------*/
TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
// 自动重装载寄存器的值，累计TIM_Period+1个频率后产生一个更新或者中断
TIM_TimeBaseStructure.TIM_Period=ADVANCE_TIM_PERIOD;
// 驱动CNT计数器的时钟 = Fck_int/(psc+1)
TIM_TimeBaseStructure.TIM_Prescaler= ADVANCE_TIM_PSC;
// 时钟分频因子 ，配置死区时间时需要用到
TIM_TimeBaseStructure.TIM_ClockDivision=TIM_CKD_DIV1;
// 计数器计数模式，设置为向上计数
TIM_TimeBaseStructure.TIM_CounterMode=TIM_CounterMode_Up;
// 重复计数器的值，没用到不用管
TIM_TimeBaseStructure.TIM_RepetitionCounter=0;
// 初始化定时器
TIM_TimeBaseInit(ADVANCE_TIM, &TIM_TimeBaseStructure);
/*--------------------输入捕获结构体初始化-------------------*/
// 使用PWM输入模式时，需要占用两个捕获寄存器，一个测周期，另外一个测占空比
TIM_ICInitTypeDef TIM_ICInitStructure;
// 捕获通道IC1配置
// 选择捕获通道
TIM_ICInitStructure.TIM_Channel = ADVANCE_TIM_IC1PWM_CHANNEL;
// 设置捕获的边沿
TIM_ICInitStructure.TIM_ICPolarity = TIM_ICPolarity_Rising;
// 设置捕获通道的信号来自于哪个输入通道，有直连和非直连两种
TIM_ICInitStructure.TIM_ICSelection = TIM_ICSelection_DirectTI;
// 1分频，即捕获信号的每个有效边沿都捕获
TIM_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1;
// 不滤波
TIM_ICInitStructure.TIM_ICFilter = 0;
// 初始化PWM输入模式
TIM_PWMIConfig(ADVANCE_TIM, &TIM_ICInitStructure);
// 当工作做PWM输入模式时,只需要设置触发信号的那一路即可（用于测量周期）
// 另外一路（用于测量占空比）会由硬件自带设置，不需要再配置
// 捕获通道IC2配置
// TIM_ICInitStructure.TIM_Channel = ADVANCE_TIM_IC1PWM_CHANNEL;
// TIM_ICInitStructure.TIM_ICPolarity = TIM_ICPolarity_Falling;
// TIM_ICInitStructure.TIM_ICSelection = TIM_ICSelection_IndirectTI;
// TIM_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1;
// TIM_ICInitStructure.TIM_ICFilter = 0x0;
// TIM_PWMIConfig(ADVANCE_TIM, &TIM_ICInitStructure);
// 选择输入捕获的触发信号
TIM_SelectInputTrigger(ADVANCE_TIM, TIM_TS_TI1FP1);
// 选择从模式: 复位模式
// PWM输入模式时,从模式必须工作在复位模式，当捕获开始时,计数器CNT会被复位
TIM_SelectSlaveMode(ADVANCE_TIM, TIM_SlaveMode_Reset);
TIM_SelectMasterSlaveMode(ADVANCE_TIM,TIM_MasterSlaveMode_Enable);
// 使能捕获中断,这个中断针对的是主捕获通道（测量周期那个）
TIM_ITConfig(ADVANCE_TIM, TIM_IT_CC1, ENABLE);
// 清除中断标志位
TIM_ClearITPendingBit(ADVANCE_TIM, TIM_IT_CC1);
// 使能高级控制定时器，计数器开始计数
TIM_Cmd(ADVANCE_TIM, ENABLE);
}
中断配置
static void ADVANCE_TIM_NVIC_Config(void)
{
NVIC_InitTypeDef NVIC_InitStructure;
// 设置中断组为0
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_0);
// 设置中断来源
NVIC_InitStructure.NVIC_IRQChannel = ADVANCE_TIM_IRQ;
// 设置抢占优先级
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
// 设置子优先级
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
NVIC_Init(&NVIC_InitStructure);
}
中断服务函数
__IO uint16_t IC2Value = 0;
__IO uint16_t IC1Value = 0;
__IO float DutyCycle = 0;
__IO float Frequency = 0;
/*
* 如果是第一个上升沿中断，计数器会被复位，锁存到CCR1寄存器的值是0，CCR2寄存器的值也是0
* 无法计算频率和占空比。当第二次上升沿到来的时候，CCR1和CCR2捕获到的才是有效的值。其中
* CCR1对应的是周期，CCR2对应的是占空比。
*/
void ADVANCE_TIM_IRQHandler(void)
{
/* 清除中断标志位 */
TIM_ClearITPendingBit(ADVANCE_TIM, TIM_IT_CC1);
/* 获取输入捕获值 */
IC1Value = TIM_GetCapture1(ADVANCE_TIM);
IC2Value = TIM_GetCapture2(ADVANCE_TIM);
// 注意：捕获寄存器CCR1和CCR2的值在计算占空比和频率的时候必须加1
if (IC1Value != 0)
{
/* 占空比计算 */
DutyCycle = (float)((IC2Value+1) * 100) / (IC1Value+1);
/* 频率计算 */
Frequency = (72000000/(ADVANCE_TIM_PSC+1))/(float)(IC1Value+1);
printf("占空比：%0.2f%% 频率：%0.2fHz\n",DutyCycle,Frequency);
}
else
{
DutyCycle = 0;
Frequency = 0;
}
}
相关头文件
/************高级定时器TIM参数定义，只限TIM1和TIM8************/
// 当使用不同的定时器的时候，对应的GPIO是不一样的，这点要注意
// 这里我们使用高级控制定时器TIM1
#define ADVANCE_TIM TIM1
#define ADVANCE_TIM_APBxClock_FUN RCC_APB2PeriphClockCmd
#define ADVANCE_TIM_CLK RCC_APB2Periph_TIM1
// 输入捕获能捕获到的最小的频率为 72M/{ (ARR+1)*(PSC+1) }
#define ADVANCE_TIM_PERIOD (1000-1)
#define ADVANCE_TIM_PSC (72-1)
// 中断相关宏定义
#define ADVANCE_TIM_IRQ TIM1_CC_IRQn
#define ADVANCE_TIM_IRQHandler TIM1_CC_IRQHandler
// TIM1 输入捕获通道1
#define ADVANCE_TIM_CH1_GPIO_CLK RCC_APB2Periph_GPIOA
#define ADVANCE_TIM_CH1_PORT GPIOA
#define ADVANCE_TIM_CH1_PIN GPIO_Pin_8
#define ADVANCE_TIM_IC1PWM_CHANNEL TIM_Channel_1
#define ADVANCE_TIM_IC2PWM_CHANNEL TIM_Channel_2
/**************************函数声明********************************/
void ADVANCE_TIM_Init(void);
疑惑
1.是不是同一个定时器在使用输入捕获的时候就不能进行定时功能的使用？？？
