[嵌入式]STM32F103五分钟入门系列（十一）外部中断大汇总

学习板：STM32F103ZET6

强推系列：
STM32F103五分钟入门系列（一）跑马灯（库函数+寄存器）+加编程模板+GPIO总结

STM32F103五分钟入门系列（二）GPIO的七大寄存器+GPIOx_LCKR作用和配置

STM32F103五分钟入门系列（三）GPIO的常用库函数使用方法总结+一个网络上的误区

参考：

51单片机（四）定时器中断（+数码管—24小时制钟表）

STM32F103五分钟入门系列（八）SysTick滴答定时器+SysTick中断实现跑马灯

STM32F103五分钟入门系列（十）NVIC中断优先级管理

本博会用到：

STM32F103五分钟入门系列（一）跑马灯（库函数+寄存器）+加编程模板+GPIO总结

STM32F103五分钟入门系列（四）蜂鸣器实验（库函数+寄存器）

STM32F103五分钟入门系列（五）按键实验（库函数+寄存器）

前言

上一博客总结了NVIC中断优先级管理，本博总结一下外部中断的一些内容。本博会用外部中断的方法来实现之前博客：STM32F103五分钟入门系列（四）蜂鸣器实验（库函数+寄存器）中所举例子。

一、外部中断

（一）外部中断的数量及引脚映射关系

1、外部中断数量

在STM32F103中有19个外部中断：

线0~15：对应外部IO口的输入中断
线16：连接到PVD输出
线17：连接到RTC闹钟事件
线18：连接到USB唤醒事件

在底层中的定义：

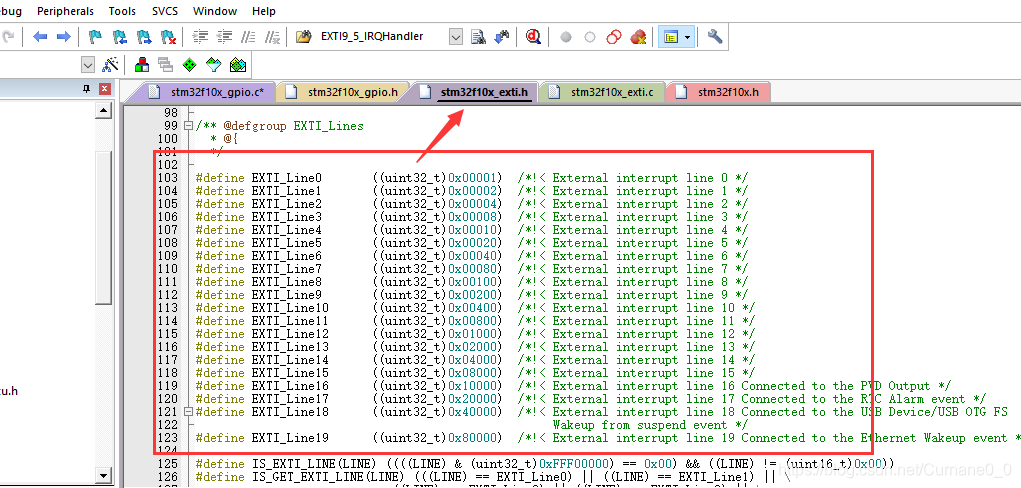

在这里插入图片描述

2、外部中断与GPIO的映射关系GPIO_EXTILineConfig（）函数

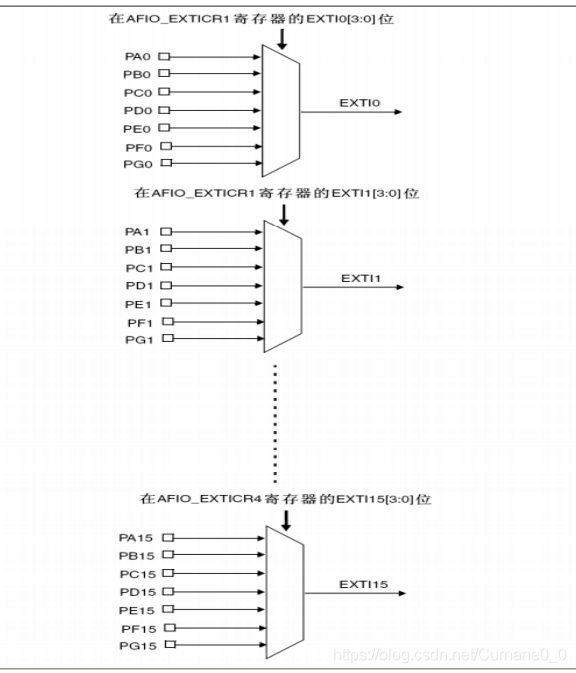

在这里插入图片描述

这个图详细的表述了外部中断与GPIO的映射关系：

外部中断EXTI0——>GPIOA.0、GPIOB.0、GPIOC.0…GPIOG.0
外部中断EXTI1——>GPIOA.1、GPIOB.1、GPIOC.1…GPIOG.1
.
.
.
外部中断EXTI15——>GPIOA.15、GPIOB.15、GPIOC.15…GPIOG.15

如EXTI0可以映射到PA0~PG0，那么EXTI0究竟映射到哪个引脚呢？当然是用到：GPIO_EXTILineConfig（）函数了。

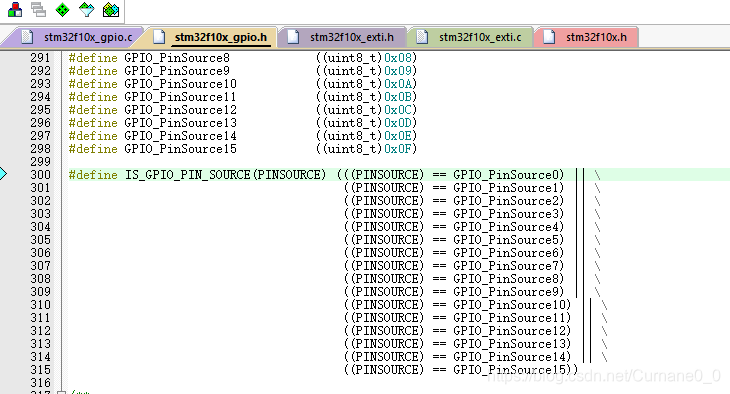

在stm32f10x_gpio.h头文件中：

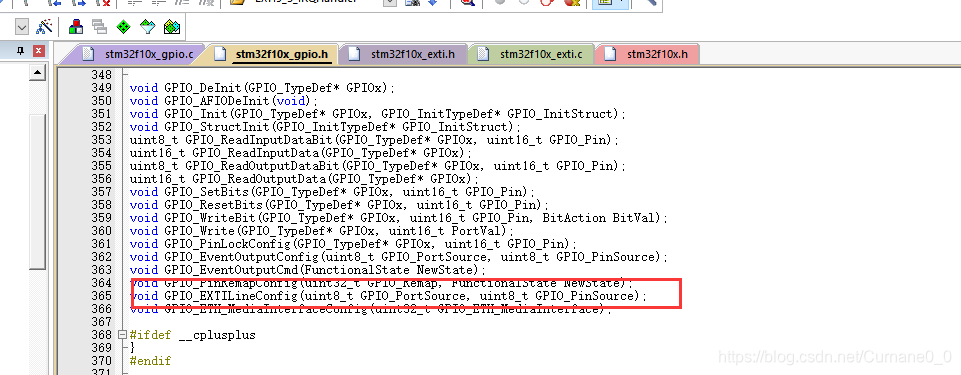

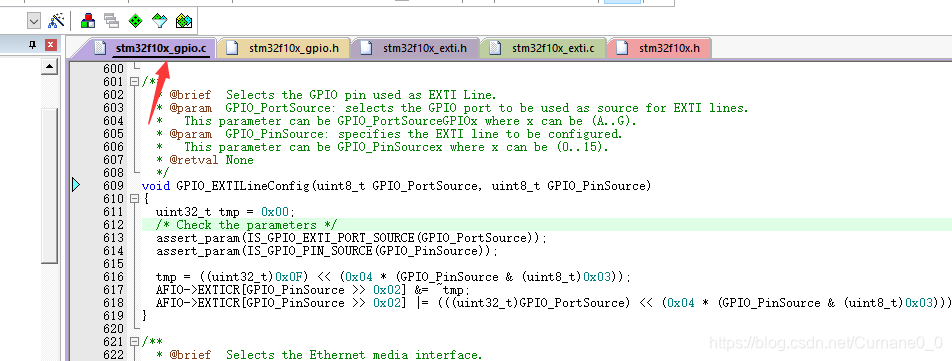

在这里插入图片描述

第一个参数：
在这里插入图片描述

第二个参数：

在这里插入图片描述

通过这个函数，将外部中断线与GPIO的引脚映射起来。

如对KEY_UP:
在这里插入图片描述

中断映射：

	GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource0 )

从参数中也能看到PA0…那只能是外部中断线0与PA0映射。

（三）外部中断初始化函数 EXTI_Init()

该函数设置某个中断的触发方式及使能，在stm32f10x_exti.h头文件中。

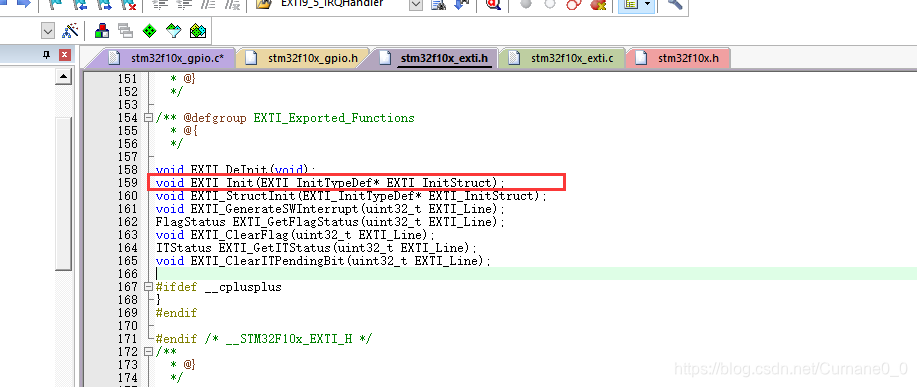

在这里插入图片描述

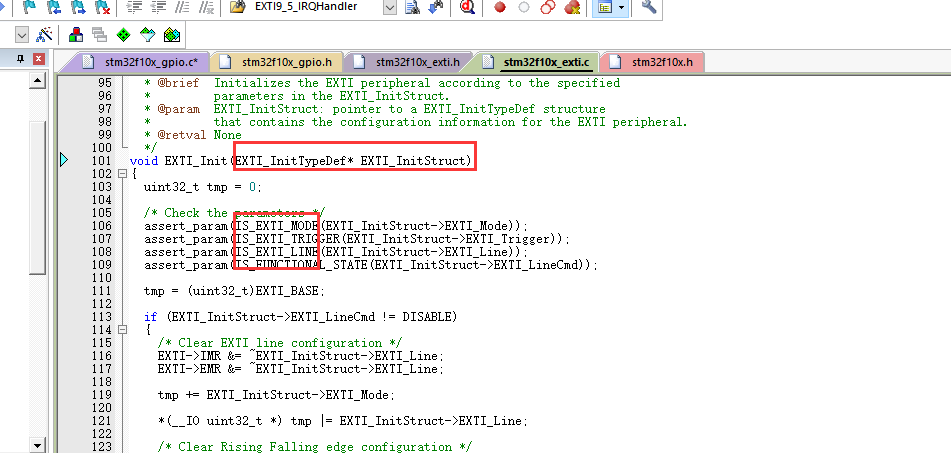

打开函数体：

在这里插入图片描述

这个函数传递的参数是一个结构体，这种函数的配置应该见过N遍了。

第一个参数：MODE
在这里插入图片描述

表示模式是中断还是事件。

第二个参数：

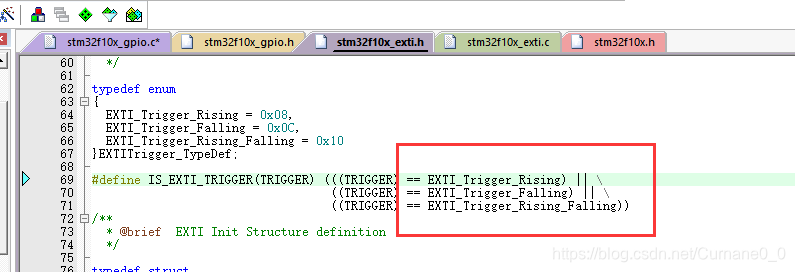

在这里插入图片描述

表示触发方式是上升沿、下降沿、还是双边沿

第三个参数：
在这里插入图片描述

表示哪个引脚的中断，之前的GPIO_EXTILineConfig（）已经将中断线与引脚对应起来了，所以这里只需选择是哪条中断线即可。

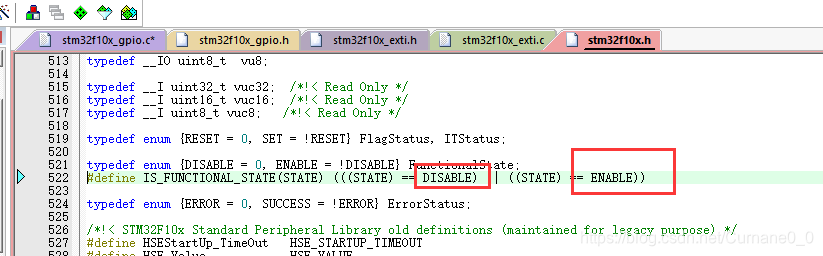

第四个参数：使能和失能

在这里插入图片描述

这类型函数设置方法之前有过基础，直接举例：

例：设置刚刚的KEY_UP:

①要使用中断，所以第一个参数MODE为EXTI_Mode_Interrupt

②按下KEY_UP后，PA0变为高电平，所以为上升沿触发，第二个参数为：EXTI_Trigger_Rising

③引脚连接在PA0，所以第三个参数为：EXTI_Line0

④使能中断，所以第四个参数为：ENABLE

直接附代码：

	EXTI_InitTypeDef  EXTI_InitStructure;

	EXTI_InitStructure.EXTI_Mode=EXTI_Mode_Interrupt;
	EXTI_InitStructure.EXTI_Trigger=EXTI_Trigger_Rising;
	EXTI_InitStructure.EXTI_Line=EXTI_Line0;
	EXTI_InitStructure.EXTI_LineCmd=ENABLE;
	EXTI_Init(&EXTI_InitStructure);

（三）外部中断解除函数EXTI_DeInit()

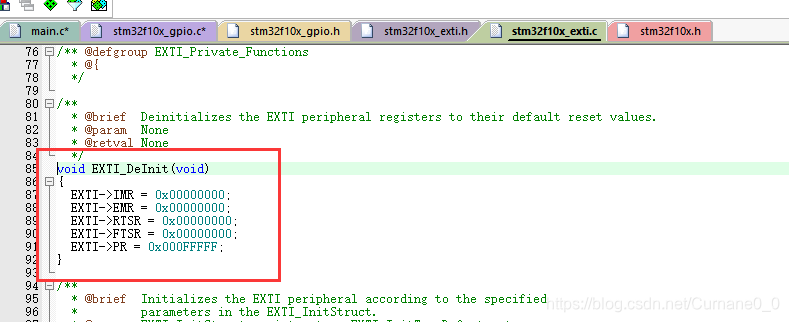

在这里插入图片描述

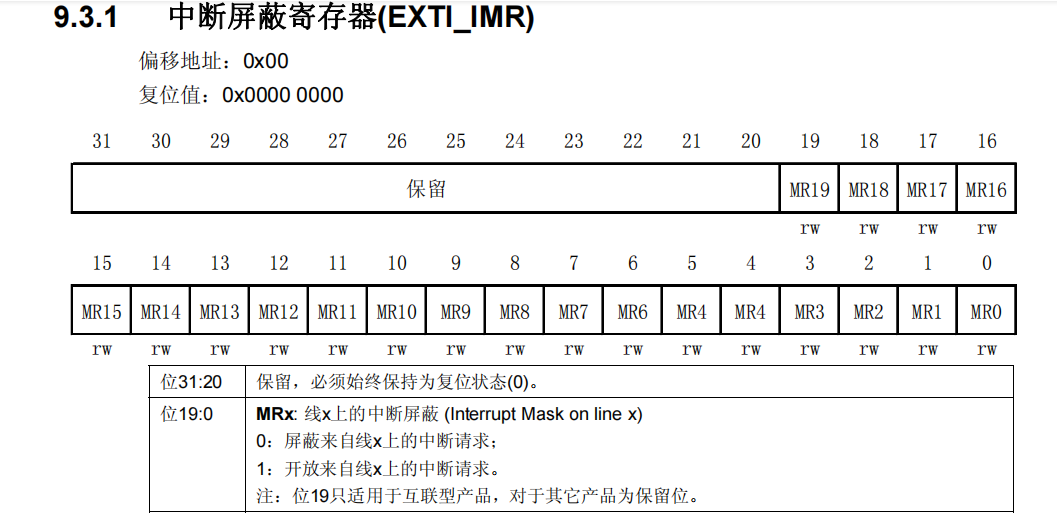

与外部中断相关的寄存器在中文参考手册中，该函数将IMR、EMR、RTSR、FTSR寄存器都置0，对PR寄存器写1来清零。

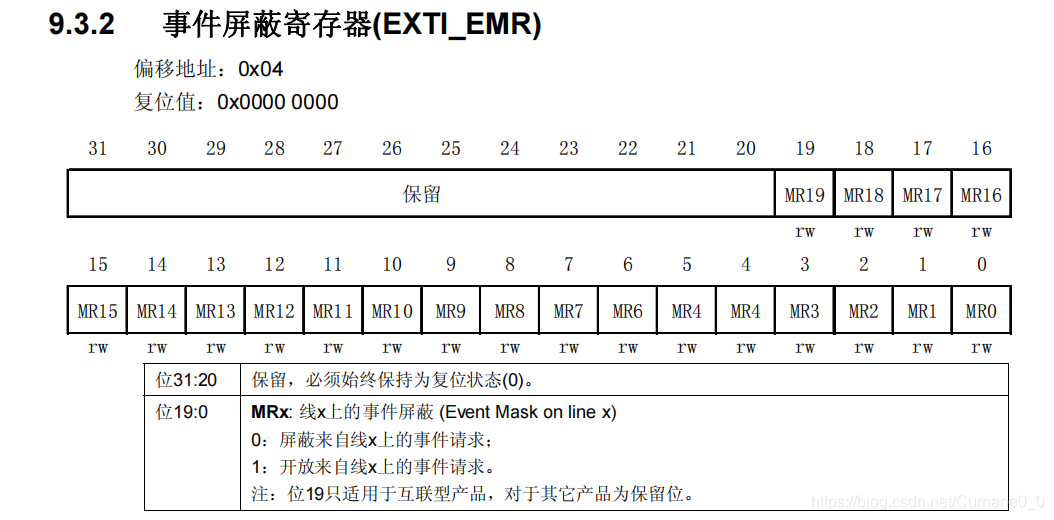

在这里插入图片描述

注意该函数没有参数的，即调用该函数后，所有的外部中断都被屏蔽掉，所以该函数要慎用。

如果想清除某一个外部中断，而保留其他外部中断，则直接用寄存器的方法来设置。

例：清除前面例子中KEY_UP的外部中断。

①屏蔽线0上中断，所以IMR寄存器位0置0（事件模式时可不设置）

	EXTI->IMR&=0xfffffffe;//屏蔽线0中断

②屏蔽线0上的事件请求，所以EMR寄存器位0置0（中断模式时可不设置）

	EXTI->EMR&=0xfffffffe;//屏蔽线0事件

③禁止线0上升沿触发中断和事件，所以RTSR寄存器位0置0（下降沿触发中断时可不设置，双边沿触发需要设置）

	EXTI->RTSR&=0xfffffffe;//禁止线0上升沿触发中断和事件

④禁止线0下降沿触发中断和事件，所以FTSR寄存器位0置0（上升沿沿触发中断时可不设置，双边沿触发需要设置）

	EXTI->FTSR&=0xfffffffe;//禁止线0下降沿触发中断和事件

⑤挂起线0的中断，所以PR寄存器位0软件置1来清除改位。

	EXTI->PR|=1;//挂起线0的中断和事件

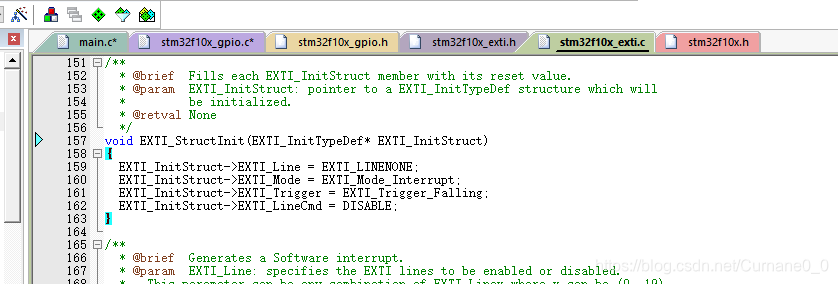

（四）外部中断参数初始化函数EXTI_StructInit（）

在这里插入图片描述

该函数将所有中断设置的参数初始化为：
①中断线：无
②模式：中断
③触发方式：下降沿
④失能

通过这种方法也能关闭全部外部中断：（慎用）

	EXTI_InitTypeDef EXTI_InitStructure;
	EXTI_StructInit(& EXTI_InitStructure);
	EXTI_Init(&EXTI_InitStructure);//失能全部外部中断

（五）软件中断函数EXTI_GenerateSWInterrupt()

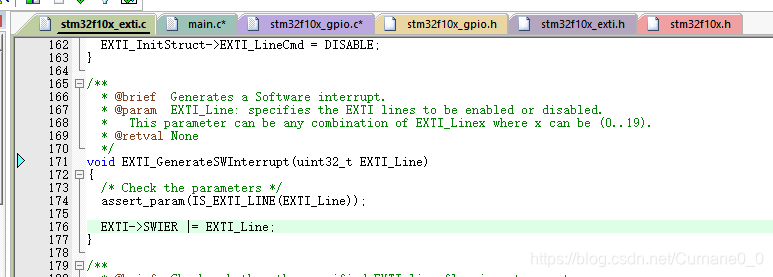

在这里插入图片描述

该函数是可以通过软件来触发对应中断线产生中断。该函数对SWIER寄存器直接操作。
在这里插入图片描述

如果IMR和EMR寄存器允许中断和事件，即对应中断线上的中断或事件没有被屏蔽，不论设置的中断线是上升沿、下降沿还是双边沿触发，调用该函数后，都会产生一个中断。

（六）外部中断状态函数EXTI_GetFlagStatus（）

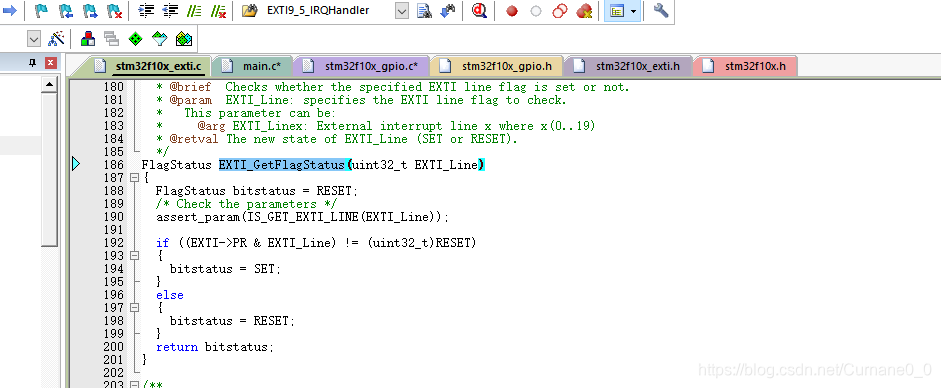

在这里插入图片描述

如果发生中断，PR寄存器的对应位被硬件置1所以可以检测PR寄存器对应位是否为1来获得某外部中断线是否发生中断。

注意的是：
在这里插入图片描述

该函数返回的RESET为0，但是SET不是1，而是！0，所以最好不要这样写：

	if(EXTI_GetFlagStatus(EXTI_Line0)==1)//发生中断
	{

	}

而应该：

	if(EXTI_GetFlagStatus(EXTI_Line0))//发生中断
	{

	}

或者：

	if(EXTI_GetFlagStatus(EXTI_Line0)==SET)//发生中断
	{

	}

（七）中断状态清除函数EXTI_ClearFlag（）

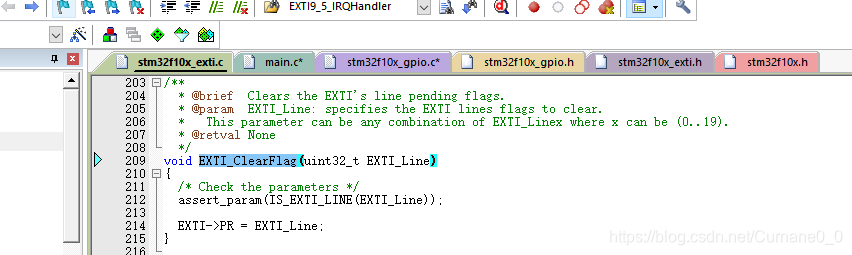

在这里插入图片描述

该函数也是对PR寄存器的设置，将寄存器对应软件位置1后清除该位

在这里插入图片描述

（八）外部中断状态函数EXTI_GetITStatus（）

在这里插入图片描述

该函数获取中断的状态，返回RESET和SET，与EXTI_GetFlagStatus（）函数一致，不过该函数还判断了IMR是否屏蔽了中断请求。所以EXTI_GetITStatus（）比EXTI_GetFlagStatus（）更严谨，以后习惯用这个函数就行。

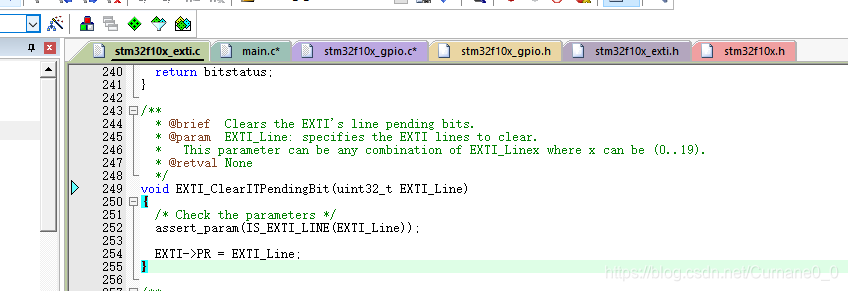

（九）清除中断标志位函数EXTI_ClearITPendingBit（）

在这里插入图片描述

该函数与EXTI_ClearFlag（）一模一样，所以俩个函数可以随便用。

二、外部中断的中断服务函数

（一）外部中断服务函数数量

STM32的外部中断服务函数只有6个：

线0：EXTI0_IRQHandler
线1：EXTI1_IRQHandler
线2：EXTI2_IRQHandler
线3：EXTI3_IRQHandler
线4：EXTI4_IRQHandler
线5~9：EXTI9_5_IRQHandler
线10~15：EXTI15_10_IRQHandler

中断服务函数定义在启动文件中：

在这里插入图片描述

线0~4各用一个中断服务函数，线5 ~9共用一个中断服务函数，线10 ~15共用一个中断服务函数。

（二）外部中断服务函数编写规则

在中断服务函数中写的代码主要是发生中断后要执行的代码，比如之前SysTick这一博客中，用它的中断实现跑马灯，则SysTick中断服务函数中就写LED灯的亮、灭。

在中断服务函数中，第一步要检测是否发生中断，如果发生中断，就执行中断后想要执行的代码，执行完中断服务函数后，需要清除中断标志，如果不清除中断标志，就一直显示处于中断中，一直会执行中断后的代码，导致程序跑飞。

代码格式：

	void EXTIX_IRQHandler(void)
	{
	if(EXTI_GetITStatus(EXTI_Line3)!=RESET)//判断某个线上的中断是否发生
	{
	  //中断逻辑…
	EXTI_ClearITPendingBit(EXTI_Line3); //清除 LINE 上的中断标志位
	}
   }

或者有时候把导致中断的举动写进中断服务函数中，如按下按键后，执行led亮、蜂鸣器响等。

	void EXTI0_IRQHandler(void)
	{
		delay_ms(10);//消抖
		if(WK_UP==1)	 	 //WK_UP按键
		{
			BEEP=!BEEP;
		}
		EXTI_ClearITPendingBit(EXTI_Line0); //清除LINE0上的中断标志位
	}

当然，如上述代码，之前是检测到PA0有上升沿的，所以才会触发中断进入中断服务函数。然后再消抖后重新检查KEY_UP是否按下，确定按下后再执行蜂鸣器发声。不论消抖后检测到按下还是没按下，它都的的确确的发生了中断，即只要检测到上升沿就会发生中断，发生中断就会进入中断服务函数，PR寄存器对应位会被置1，所以中断服务函数后面也必须得对PR寄存器写1清零。

（三）外部中断代码的编写顺序

（1）初始化IO时钟
既然要用到线0~15的中断，所以GPIO的时钟必须先使能，不论是复用还是不复用。

（2）初始化IO为输入
既然是外部中断，那么可能是外部的一个信号触发中断，所以IO需设置为输入，至于是上拉、下拉还是浮空输入，需要看外围电路。

（3）开启复用时钟

GPIO正常情况下是只做输入输出的，要实现其他功能就需要GPIO的复用。IO口复用可以查看《STM32中文参考手册》第八章GPIO和AFIO

（4）设置IO口与中断的映射关系
即对GPIO_EXTILineConfig（）函数的设置

（5）初始化线上中断，设置触发条件等
即EXTI_Init（）函数的设置

（6）配置中断分组（NVIC），并使能中断
当然除了设置中断分组外，还需要设置外部中断的优先级，这些都在上一博客中总结了。

（7）编写中断服务函数

三、举例

（一）题

现用STM32F103五分钟入门系列（五）按键实验（库函数+寄存器）的例子：

①按下key_up后LED0、LED1交替闪烁，每0.5s闪烁一次，取消按下后，两个灯全灭。
②按下key0后，LED0常亮、蜂鸣器每隔0.5s间断发声。
③按下key2后，LED1常亮，蜂鸣器每隔0.5s间断发声。
④按下key1后，LED0、LED1同时亮，同时灭，且同时灭的时候蜂鸣器发声，同时亮的时候蜂鸣器不发声；间隔1s

因为有延时，会用到：STM32F103五分钟入门系列（九）延时函数（自己重写的底层）（上限：477218ms和477218588us）

（二）搞清楚IO和工作的高低电平

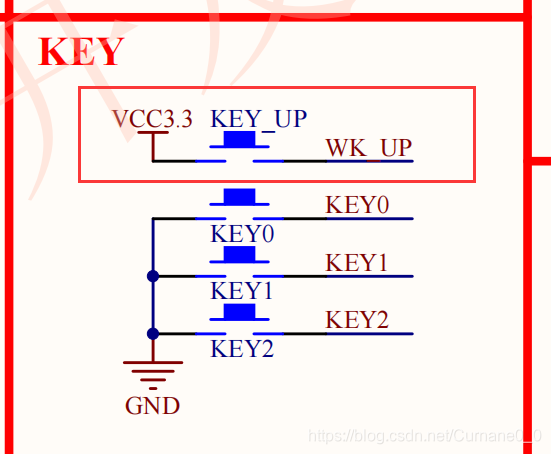

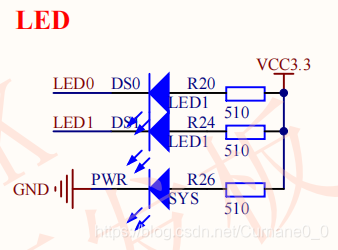

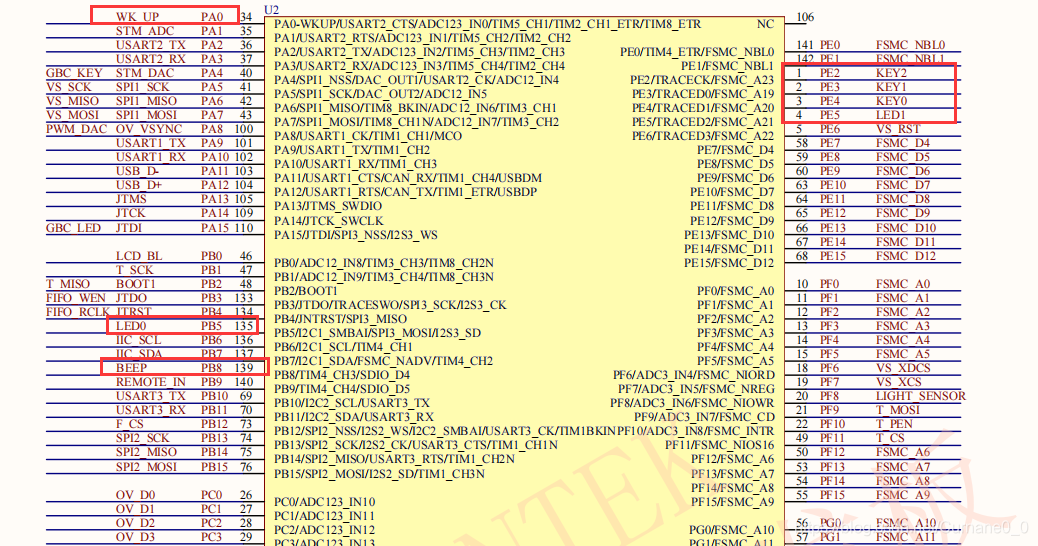

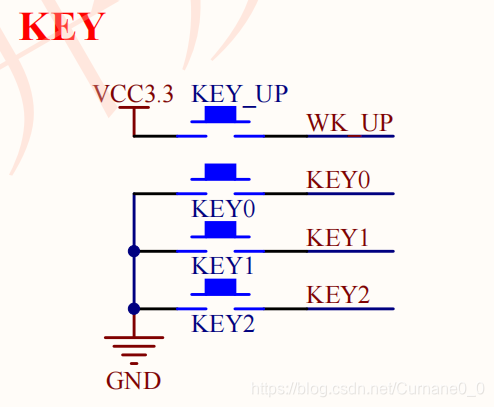

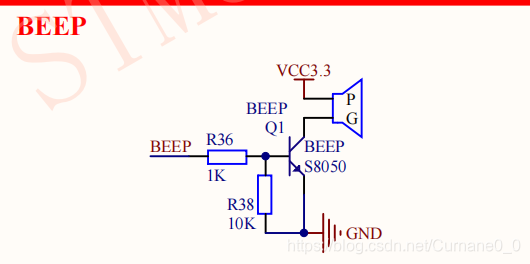

在这里插入图片描述

KEY_UP:接PA0、按下后IO为高电平，下拉输入（未按下时输入未知，拉到低电平）

KEY2:接PE2、按下后IO为低电平，上拉输入（未按下时输入未知，拉到高电平）

KEY1：接PE3、按下后IO为低电平，上拉输入（未按下时输入未知，拉到高电平）

KEY0：接PE4、按下后IO为低电平，上拉输入（未按下时输入未知，拉到高电平）

LED1：接PE5、输出低电平后灯亮、通用推挽输出

LED0：接PB5、输出低电平后灯亮、通用推挽输出

BEEP：接PB8、输出高电平发声、通用推挽输出

（三）代码编写

1、led.h和led.c

之前的几篇博客都讲解过，直接附代码：

led.h代码：

1	//led.h
2	#ifndef LED_H
3	#define LED_H
4	void LED_Init(void);
5
6	#endif
7

led.c代码：

1 	//led.c
2 	#include "sys.h"
3 	#include "stm32f10x.h"
4 	#include "led.h"
5 	void LED_Init(void)
6 	{
7 		GPIO_InitTypeDef GPIO_InitStruct_B;
8 		GPIO_InitTypeDef GPIO_InitStruct_E;
9 		RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOB|RCC_APB2Periph_GPIOE ,ENABLE);
10
11		GPIO_InitStruct_B.GPIO_Mode=GPIO_Mode_Out_PP;
12		GPIO_InitStruct_B.GPIO_Pin=GPIO_Pin_5;
13		GPIO_InitStruct_B.GPIO_Speed=GPIO_Speed_50MHz;
14		GPIO_Init(GPIOB,&GPIO_InitStruct_B);
15
16		GPIO_InitStruct_E.GPIO_Mode=GPIO_Mode_Out_PP;
17		GPIO_InitStruct_E.GPIO_Pin=GPIO_Pin_5;
18		GPIO_InitStruct_E.GPIO_Speed=GPIO_Speed_50MHz;
19		GPIO_Init(GPIOE,&GPIO_InitStruct_E);
20
21		GPIO_SetBits(GPIOB, GPIO_Pin_5);//PB5置高电平
22		//GPIO_WriteBit(GPIOB, GPIO_Pin_5,1);
23		//GPIO_Write(GPIOB,0x0020);              //慎用
24		//PBout(5)=1;
25		GPIO_SetBits(GPIOE, GPIO_Pin_5);//PE5置高电平
26		//GPIO_WriteBit(GPIOE, GPIO_Pin_5,1);
27		//GPIO_Write(GPIOE,0x0020);              //慎用
28		//PEout(5)=1;
29 }

2、beep.h和beep.c

之前的几篇博客都讲解过，直接附代码：

头文件：beep.h：

//beep.h
#ifndef BEEP_H
#define  BEEP_H

void BEEP_Init();
#endif

beep.c代码：

1 	//beep.c
2 	#include "beep.h"
3 	#include "stm32f10x.h"
4 	#include "sys.h"
5
6 	void BEEP_Init(void)
7 	{
8 		GPIO_InitTypeDef GPIO_InitStruct;
9 		RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);//使能GPIOB时钟
10
11		GPIO_InitStruct.GPIO_Mode=GPIO_Mode_Out_PP;
12		GPIO_InitStruct.GPIO_Pin=GPIO_Pin_8;
13		GPIO_InitStruct.GPIO_Speed=GPIO_Speed_50MHz;//PB8 IO配置
14		GPIO_Init(GPIOB,&GPIO_InitStruct);
15
16		GPIO_ResetBits(GPIOB,GPIO_Pin_8);     //初始状态置低电平，关闭蜂鸣器
17		//GPIO_WriteBit(GPIOB,GPIO_Pin_8, 0);//初始状态置低电平，关闭蜂鸣器
18		//GPIO_Write(GPIOB,0);          //初始状态置低电平，关闭蜂鸣器
19		//PBout(8)=0;                         //初始状态置低电平，关闭蜂鸣器
20	}

3、key.h和key.c

之前的几篇博客都讲解过，直接附代码：

头文件key.h：

#ifndef KEY_H
#define KEY_H

void KEY_Init(void);

#endif

key.c文件：

//key.c
#include "stm32f10x.h"
#include "sys.h"
#include "key.h"
void KEY_Init(void)
{
	GPIO_InitTypeDef GPIO_InitStruct_A;
	GPIO_InitTypeDef GPIO_InitStruct_E;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOE , ENABLE);//使能GPIOA和GPIOE（PA0 PE2、3、4）

	GPIO_InitStruct_A.GPIO_Mode=GPIO_Mode_IPD;
	GPIO_InitStruct_A.GPIO_Pin=GPIO_Pin_0;
	GPIO_InitStruct_A.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStruct_A);//PA0 key_up  下拉输入

	GPIO_InitStruct_E.GPIO_Mode=GPIO_Mode_IPU;
	GPIO_InitStruct_E.GPIO_Pin=GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4;
	GPIO_InitStruct_E.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOE, &GPIO_InitStruct_E);//PE2、3、4 key0、key1、key2 上拉输入
}

4、delay.h和delay.c

之前博客重写过，直接附代码：

头文件：delay.h：

	//delay.h
	#ifndef _DELAY_
	#define _DELAY_
	#include  "sys.h"
	void delay_ms(u32 nms);
	void delay_Init(void);
	#endif

delay.c：

 	//delay.c
	#include "delay.h"
	void delay_Init(void)
	{
		SysTick_CLKSourceConfig(SysTick_CLKSource_HCLK_Div8); //选择外部时钟源72MHZ/8=9MHZ
		 //SysTick->CTRL &=0xFFFFFFFB

		SysTick->VAL=0; //清空计数器
	}

	void delay_ms(u32 n)
	{
		u32 a;//商
		u32 b;//余数
		u32 temp;
		a=(9000*n/0xffffff);//2^24 -1=16777215=0xffffff
		b=(9000*n)%0xffffff;
		while(a)//商大于0时
		{
			SysTick->LOAD=(u32)0xffffff; //装载最大可装载值
			SysTick->VAL=0; //清空计数器
			SysTick->CTRL|=1;       //使能计数器，开始计数
			do
			{
				temp=SysTick->CTRL;
			}while((temp&0x01)&&!(temp&(0x10000)));//while(计数器未使能&&（！CTRL计数器倒计数到0）)
			a--;
			if(!a)//a为0，表示装载最大可装载值的次数用完
			{
				SysTick->CTRL&=0xfffffffe;//关闭计数器
			}
		}

		SysTick->LOAD=b;//装载余数
		SysTick->VAL =0x00;	//清空计数器
		SysTick->CTRL|=1;       //重新使能计数器，开始计数
		do
		{
			temp=SysTick->CTRL;
		}while((temp&0x01)&&!(temp&(0x10000)));//while(计数器未使能&&（！CTRL计数器倒计数到0）)

		SysTick->CTRL&=0xfffffffe;//关闭计数器
		SysTick->VAL =0X00;       //清空计数器
	}

5、添加.c和.h文件到工程

以LED为例：

（1）工程目录下新建文件夹LED

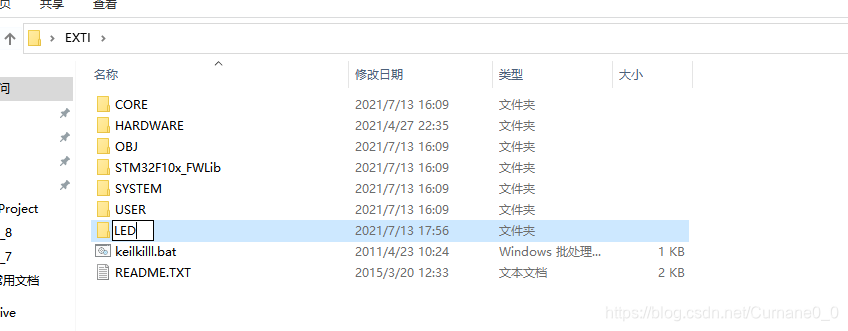

在这里插入图片描述

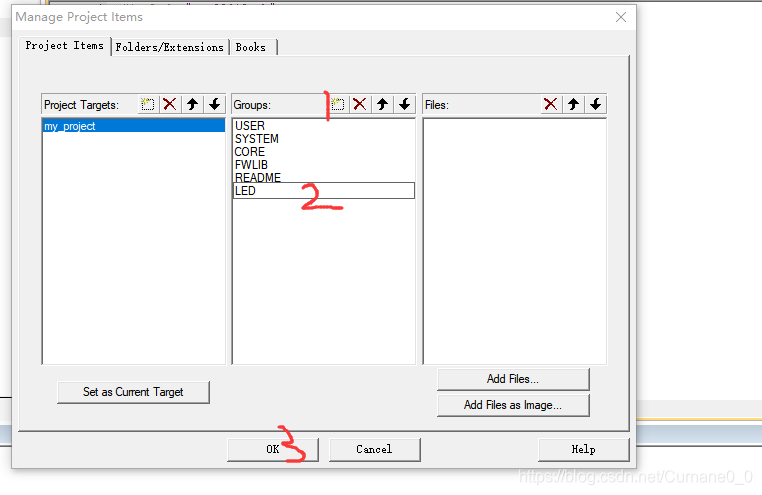

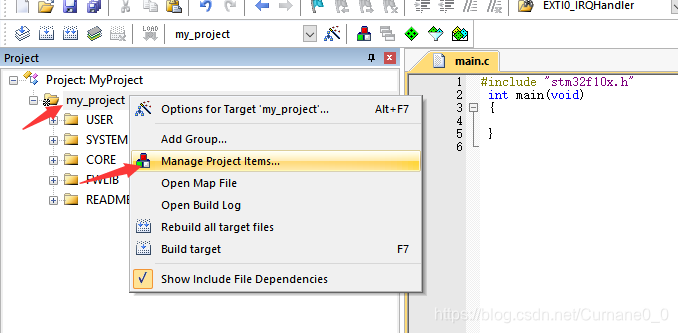

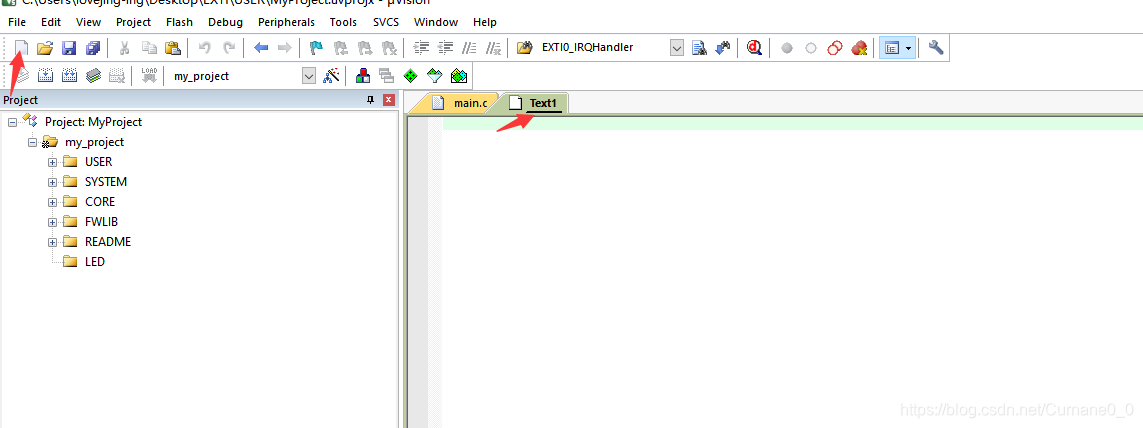

点击工程名——>【manage project…】

新建text文件，并保存
在这里插入图片描述

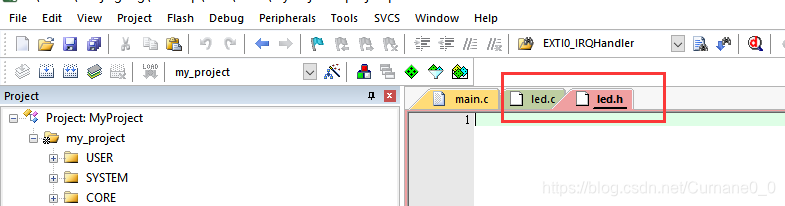

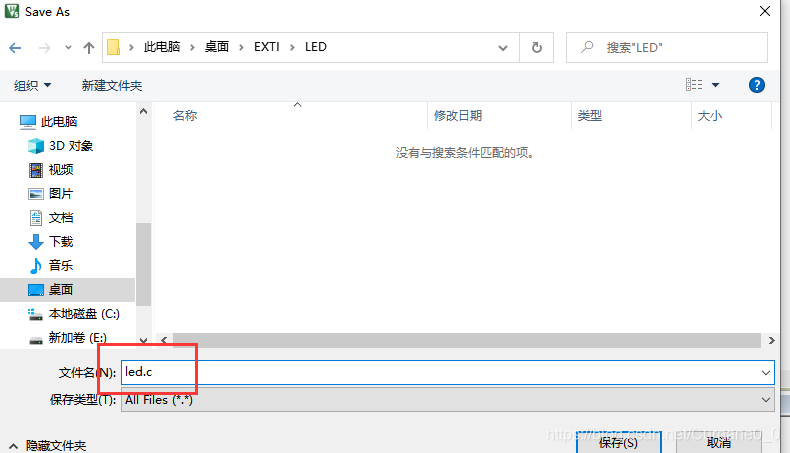

并保存为led.c

在这里插入图片描述

同理保存led.h
在这里插入图片描述

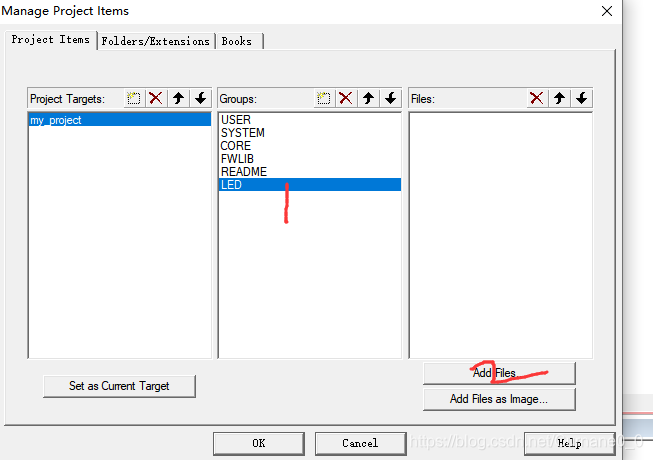

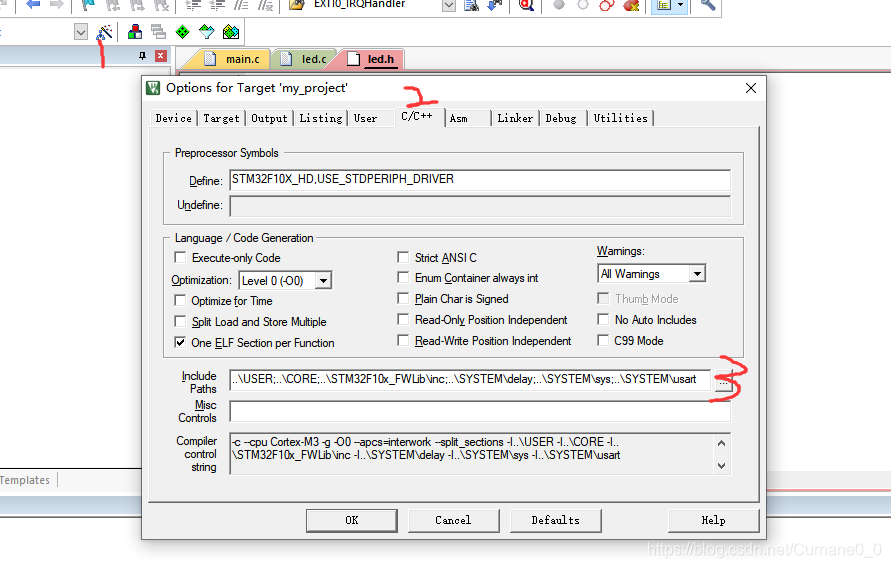

添加.c文件：
在这里插入图片描述

添加头文件.h
在这里插入图片描述

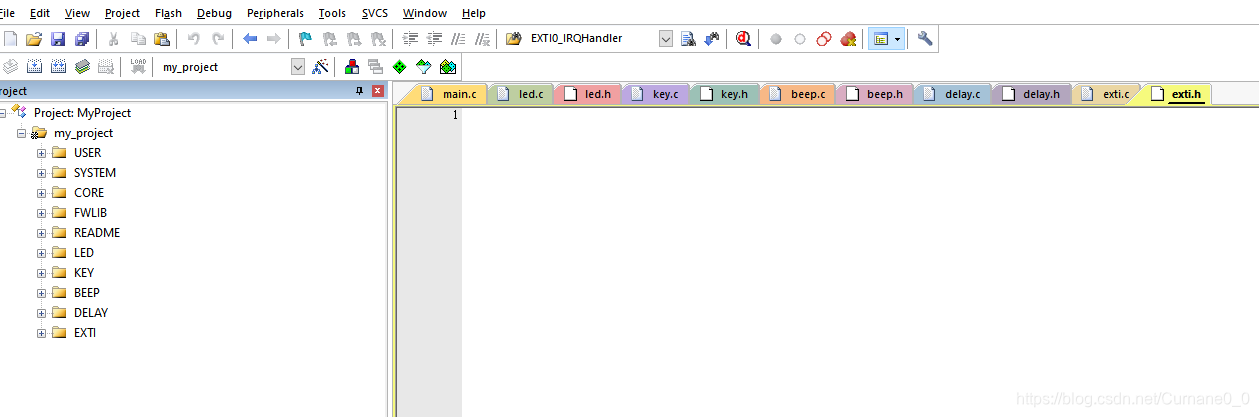

同理将其他文件添加进来：
在这里插入图片描述

6、exti.h

exti.h还是老规矩：

#ifndef _EXTI_
#define _EXTI_

void exti_Init(void);
#endif

7、exti.c

因为之前的key中都使能了GPIO时钟和设置了GPIO，所以现在直接开启复用时钟。

由于中断服务函数要在exti.c文件中写，所以把lexd.h、key.h、beep.h、delay.h包含进来

代码：

	#include "stm32f10x.h"
	#include "led.h"
	#include "key.h"
	#include "beep.h"
	#include "delay.h"
	#include "exti.h"
	void exti_Init()
	{
		RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);
	}

然后接下来就是中断线与IO的映射：
KEY_UP——>线0——>PA0
KEY2——>线2——>PE2
KEY1——>线3——>PE3
KEY0——>线4——>PE4

	GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource0);外部中断与PA0映射
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOE, GPIO_PinSource2);
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOE, GPIO_PinSource3);
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOE, GPIO_PinSource4);

然后就是外部中断初始化函数：

#include "stm32f10x.h"
#include "led.h"
#include "key.h"
#include "beep.h"
#include "delay.h"
#include "exti.h"
void exti_init()
{
	EXTI_InitTypeDef  EXTI_InitStructure;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);

		//外部中断与PE2、PE3、PE4映射
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOE, GPIO_PinSource2);
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOE, GPIO_PinSource3);
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOE, GPIO_PinSource4);
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource0);外部中断与PA0映射

	EXTI_InitStructure.EXTI_Line=EXTI_Line0;		//PA0
	EXTI_InitStructure.EXTI_Mode=EXTI_Mode_Interrupt;
	EXTI_InitStructure.EXTI_Trigger=EXTI_Trigger_Rising;
	EXTI_InitStructure.EXTI_LineCmd=ENABLE;
	EXTI_Init(&EXTI_InitStructure);

	EXTI_InitStructure.EXTI_Line=EXTI_Line2;		//PE2
	EXTI_InitStructure.EXTI_Mode=EXTI_Mode_Interrupt;
	EXTI_InitStructure.EXTI_Trigger=EXTI_Trigger_Falling;
	EXTI_InitStructure.EXTI_LineCmd=ENABLE;
	EXTI_Init(&EXTI_InitStructure);

	EXTI_InitStructure.EXTI_Line=EXTI_Line3;	//PE3
	EXTI_Init(&EXTI_InitStructure);

	EXTI_InitStructure.EXTI_Line=EXTI_Line4;	//PE4
	EXTI_Init(&EXTI_InitStructure);
}

然后就是中断优先级分组、各中断优先级、中断使能。

中断优先级分组在main.c中写，因为用到四个中断，且不想被打断，所以可以用分组2，抢占优先级一样，响应优先级0~3.

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

然后就是中断优先级设置，在exti.c中

#include "stm32f10x.h"
#include "led.h"
#include "key.h"
#include "beep.h"
#include "delay.h"
#include "exti.h"
void exti_Init()
{
	EXTI_InitTypeDef   EXTI_InitStructure;
	NVIC_InitTypeDef   NVIC_InitStructure;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);

		//外部中断与PE2、PE3、PE4映射
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOE, GPIO_PinSource2);
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOE, GPIO_PinSource3);
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOE, GPIO_PinSource4);
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource0);外部中断与PA0映射

	EXTI_InitStructure.EXTI_Line=EXTI_Line0;		//PA0
	EXTI_InitStructure.EXTI_Mode=EXTI_Mode_Interrupt;
	EXTI_InitStructure.EXTI_Trigger=EXTI_Trigger_Rising;
	EXTI_InitStructure.EXTI_LineCmd=ENABLE;
	EXTI_Init(&EXTI_InitStructure);

	EXTI_InitStructure.EXTI_Line=EXTI_Line2;		//PE2
	EXTI_InitStructure.EXTI_Mode=EXTI_Mode_Interrupt;
	EXTI_InitStructure.EXTI_Trigger=EXTI_Trigger_Falling;
	EXTI_InitStructure.EXTI_LineCmd=ENABLE;
	EXTI_Init(&EXTI_InitStructure);

	EXTI_InitStructure.EXTI_Line=EXTI_Line3;	//PE3
	EXTI_Init(&EXTI_InitStructure);

	EXTI_InitStructure.EXTI_Line=EXTI_Line4;	//PE4
	EXTI_Init(&EXTI_InitStructure);

	NVIC_InitStructure.NVIC_IRQChannel=EXTI0_IRQn;		//PA0
	NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority=0;
	NVIC_Init(&NVIC_InitStructure);


	NVIC_InitStructure.NVIC_IRQChannel=EXTI2_IRQn;		//PE2
	NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority=1;
	NVIC_Init(&NVIC_InitStructure);

	NVIC_InitStructure.NVIC_IRQChannel=EXTI3_IRQn;		//PE3
	NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority=2;
	NVIC_Init(&NVIC_InitStructure);

	NVIC_InitStructure.NVIC_IRQChannel=EXTI4_IRQn;		//PE4
	NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority=3;
	NVIC_Init(&NVIC_InitStructure);
}

接下来写中断服务函数：

PA0、KEY_UP：
注意当松开按键后，再清除中断，否则里面函数只执行一次！

void EXTI0_IRQHandler()//PA0  KEY_UP
{
	delay_ms(10);  //消抖
	while(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_0))//检测key_up按下
	{
		PBout(5)=~PBout(5);
		delay_ms(500);					//初始条件下LED不亮
		PBout(5)=~PBout(5);
		PEout(5)=~PEout(5);
		delay_ms(500);
		PEout(5)=~PEout(5);
	}
		PBout(5)=1;
		PEout(5)=1;
		EXTI_ClearITPendingBit(EXTI_Line0);
}

PE2、KEY2：

void EXTI2_IRQHandler()//PE2  KEY2
{
	delay_ms(10);  //消抖
	while(!(GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_2)))//检测key2按下
	{
		PBout(5)=0;
		GPIO_SetBits(GPIOB, GPIO_Pin_8);
		delay_ms(500);
		GPIO_ResetBits(GPIOB, GPIO_Pin_8);
		delay_ms(500);
	}

		PBout(5)=1;
		GPIO_ResetBits(GPIOB, GPIO_Pin_8);

		EXTI_ClearITPendingBit(EXTI_Line2);
}

PE3、KEY1：

void EXTI3_IRQHandler()//PE3  KEY1
{
	delay_ms(10);  //消抖
	while(!(GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_3)))//检测key1按下
	{
		PEout(5)=0;
		GPIO_SetBits(GPIOB, GPIO_Pin_8);
		delay_ms(500);
		GPIO_ResetBits(GPIOB, GPIO_Pin_8);
		delay_ms(500);
	}

		PEout(5)=1;
		GPIO_ResetBits(GPIOB, GPIO_Pin_8);

		EXTI_ClearITPendingBit(EXTI_Line3);			//必须判断，否则只能执行一次
}

PE4、KEY0：

void EXTI4_IRQHandler()//PE4  KEY0
{
	delay_ms(10);  //消抖
	while(!(GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_4)))//检测key0按下
	{
		PBout(5)=~PBout(5);
		PEout(5)=~PEout(5);					//初始条件下LED不亮
		GPIO_ResetBits(GPIOB, GPIO_Pin_8);
		delay_ms(500);
		PBout(5)=~PBout(5);
		PEout(5)=~PEout(5);
		GPIO_SetBits(GPIOB, GPIO_Pin_8);
		delay_ms(500);
	}

		PBout(5)=1;
		PEout(5)=1;
		GPIO_ResetBits(GPIOB, GPIO_Pin_8);

		EXTI_ClearITPendingBit(EXTI_Line4);
}

8、main.c

#include "stm32f10x.h"
#include "exti.h"

/*****************题***************
①按下key_up后LED0、LED1交替闪烁，每0.5s闪烁一次，取消按下后，两个灯全灭。

②按下key0后，LED0常亮、蜂鸣器每隔0.5s间断发声。

③按下key2后，LED1常亮，蜂鸣器每隔0.5s间断发声。

④按下key1后，LED0、LED1同时亮，同时灭，且同时灭的时候蜂鸣器发声，同时亮的时候蜂鸣器不发声；间隔1s

***********************************/

 int main(void)
 {
	 NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
	 exti_Init();
	 while(1)
	 {

	 }
 }

9、exti…c完整程序

#include "stm32f10x.h"
#include "led.h"
#include "key.h"
#include "beep.h"
#include "delay.h"
#include "exti.h"
void exti_Init()
{

	EXTI_InitTypeDef   EXTI_InitStructure;
	NVIC_InitTypeDef   NVIC_InitStructure;

	LED_Init();
	KEY_Init();
	BEEP_Init();
	delay_Init();


	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);

	//外部中断与PE2、PE3、PE4映射
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOE, GPIO_PinSource2);
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOE, GPIO_PinSource3);
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOE, GPIO_PinSource4);
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource0);外部中断与PA0映射

	EXTI_InitStructure.EXTI_Line=EXTI_Line0;		//PA0
	EXTI_InitStructure.EXTI_Mode=EXTI_Mode_Interrupt;
	EXTI_InitStructure.EXTI_Trigger=EXTI_Trigger_Rising;
	EXTI_InitStructure.EXTI_LineCmd=ENABLE;
	EXTI_Init(&EXTI_InitStructure);

	EXTI_InitStructure.EXTI_Line=EXTI_Line2;		//PE2
	EXTI_InitStructure.EXTI_Mode=EXTI_Mode_Interrupt;
	EXTI_InitStructure.EXTI_Trigger=EXTI_Trigger_Falling;
	EXTI_InitStructure.EXTI_LineCmd=ENABLE;
	EXTI_Init(&EXTI_InitStructure);

	EXTI_InitStructure.EXTI_Line=EXTI_Line3;	//PE3
	EXTI_Init(&EXTI_InitStructure);

	EXTI_InitStructure.EXTI_Line=EXTI_Line4;	//PE4
	EXTI_Init(&EXTI_InitStructure);

	NVIC_InitStructure.NVIC_IRQChannel=EXTI0_IRQn;		//PA0
	NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority=0;
	NVIC_Init(&NVIC_InitStructure);


	NVIC_InitStructure.NVIC_IRQChannel=EXTI2_IRQn;		//PE2
	NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority=1;
	NVIC_Init(&NVIC_InitStructure);

	NVIC_InitStructure.NVIC_IRQChannel=EXTI3_IRQn;		//PE3
	NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority=2;
	NVIC_Init(&NVIC_InitStructure);

	NVIC_InitStructure.NVIC_IRQChannel=EXTI4_IRQn;		//PE4
	NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority=3;
	NVIC_Init(&NVIC_InitStructure);

}
void EXTI0_IRQHandler()//PA0  KEY_UP
{
	delay_ms(10);  //消抖
	while(GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_0))//检测key_up按下
	{
		PBout(5)=~PBout(5);
		delay_ms(500);					//初始条件下LED不亮
		PBout(5)=~PBout(5);
		PEout(5)=~PEout(5);
		delay_ms(500);
		PEout(5)=~PEout(5);
	}
		PBout(5)=1;
		PEout(5)=1;
		EXTI_ClearITPendingBit(EXTI_Line0);
}

void EXTI2_IRQHandler()//PE2  KEY2
{
	delay_ms(10);  //消抖
	while(!(GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_2)))//检测key2按下
	{
		PBout(5)=0;
		GPIO_SetBits(GPIOB, GPIO_Pin_8);
		delay_ms(500);
		GPIO_ResetBits(GPIOB, GPIO_Pin_8);
		delay_ms(500);
	}

		PBout(5)=1;
		GPIO_ResetBits(GPIOB, GPIO_Pin_8);

		EXTI_ClearITPendingBit(EXTI_Line2);
}

void EXTI3_IRQHandler()//PE3  KEY1
{
	delay_ms(10);  //消抖
	while(!(GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_3)))//检测key1按下
	{
		PEout(5)=0;
		GPIO_SetBits(GPIOB, GPIO_Pin_8);
		delay_ms(500);
		GPIO_ResetBits(GPIOB, GPIO_Pin_8);
		delay_ms(500);
	}

		PEout(5)=1;
		GPIO_ResetBits(GPIOB, GPIO_Pin_8);

		EXTI_ClearITPendingBit(EXTI_Line3);			//必须判断，否则只能执行一次
}

void EXTI4_IRQHandler()//PE4  KEY0
{
	delay_ms(10);  //消抖
	while(!(GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_4)))//检测key0按下
	{
		PBout(5)=~PBout(5);
		PEout(5)=~PEout(5);					//初始条件下LED不亮
		GPIO_ResetBits(GPIOB, GPIO_Pin_8);
		delay_ms(500);
		PBout(5)=~PBout(5);
		PEout(5)=~PEout(5);
		GPIO_SetBits(GPIOB, GPIO_Pin_8);
		delay_ms(500);
	}
		PBout(5)=1;
		PEout(5)=1;
		GPIO_ResetBits(GPIOB, GPIO_Pin_8);

		EXTI_ClearITPendingBit(EXTI_Line4);
}

（四）举例的工程文件链接

（三）中例子的工程链接

（五）加一个重要说明（重要）

外部中断不一定是外部信号触发的中断，中断线对应IO口的模式也不一定非要是输入模式。虽然外部中断映射到了GPIO，但是不影响GPIO的输入输出，即只要设置好中断线的上升沿触发、下降沿触发，无论对应IO是输入模式还是输出模式，都可以触发中断

例如：

LED0——>PB5——>通用推挽输出——>中断线5

BEEP——>PB8

我们对LED0实现闪烁，然后设置外部中断线5与PB5映射，且下降沿触发中断，在中断服务函数中让蜂鸣器取反。

就前面的例子修改代码：

exti.c：

//exti.c
#include "stm32f10x.h"
#include "sys.h"
#include "beep.h"
#include "exti.h"
void exti_Init()
{

	EXTI_InitTypeDef   EXTI_InitStructure;
	NVIC_InitTypeDef   NVIC_InitStructure;

	BEEP_Init();

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);


	GPIO_EXTILineConfig(GPIO_PortSourceGPIOB, GPIO_PinSource5);//外部中断线5与PB5映射

	EXTI_InitStructure.EXTI_Line=EXTI_Line5;
	EXTI_InitStructure.EXTI_LineCmd=ENABLE;
	EXTI_InitStructure.EXTI_Mode=EXTI_Mode_Interrupt;        //下降沿触发中断  LED亮时为低电平
	EXTI_InitStructure.EXTI_Trigger=EXTI_Trigger_Falling;
	EXTI_Init(&EXTI_InitStructure);

	NVIC_InitStructure.NVIC_IRQChannel=EXTI9_5_IRQn;		//PB5
	NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority=3;
	NVIC_Init(&NVIC_InitStructure);

}

void EXTI9_5_IRQHandler()
{

	PBout(8)=~PBout(8);
	EXTI_ClearITPendingBit(EXTI_Line5);
}

main.c：

//main.c
#include "stm32f10x.h"
#include "exti.h"
#include "delay.h"
#include "led.h"

/*****************测试***************
LED（PB5）亮一次（内部软件控制），会不会发生线5的中断

***********************************/

/*****************结果******************

LED每亮一次，蜂鸣器取反一次。

看来真的进入了中断服务函数
*******************************************/

 int main(void)
 {
	 NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
	 exti_Init();
	 delay_Init();
	 LED_Init();
	 while(1)
	 {
		PBout(5)=~PBout(5);
		 delay_ms(1000);
	 }
 }
