前言

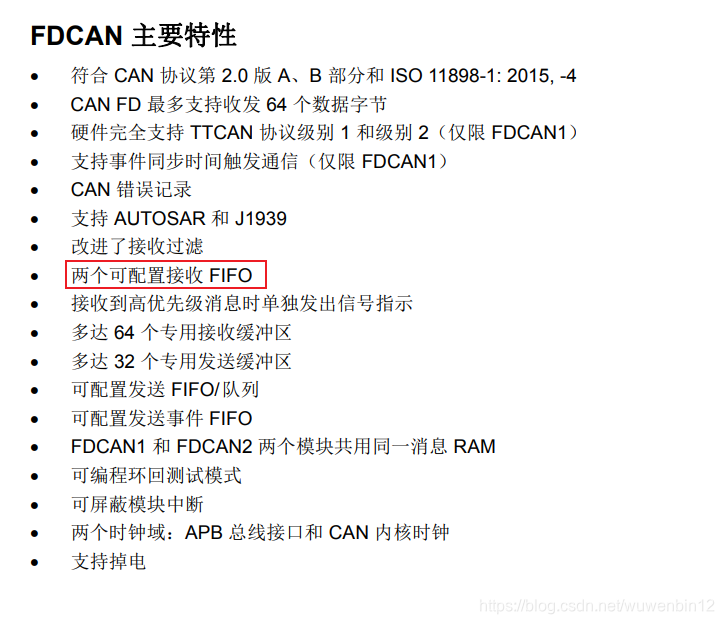

H743具备两个接收FIFO，分别是FIFO 0和FIFO 1，功能相同；H743提供的是FDCAN，FDCAN扩展帧允许单个消息中发送64个数据字节，而CAN 2.0有效负载数据最多可以发送8个字节。
当FDCAN接收到报文，经过过滤器过滤后，会将报文存储到FIFO或RX buffer中（可选，本文仅分析进入FIFO）。对于标准帧，H7提供了128个过滤器；对于扩展帧，H7提供了64个过滤器，每个过滤器都有一个自己的编号。各个过滤器处于并联关系，即只要通过一个过滤器就可以进入FIFO。那进入FIFO后，H7是如何保存这些报文，又是如何读取这些报文，并辨析报文对应何内容？这是本文想要探索的问题。
RAM过滤区
FDCAN外设可以配置两套验收滤波器：一套用于标准标识符，一种是扩展标识符，用于存储或拒绝接收到的消息。针对标准帧有128个元素，扩展帧则有64个元素。而滤波器的元素保存的是滤波器的基本设定，比如过滤的模式、ID等信息。
滤波器相当于审核的大门，这个大门可以设定在某个接收区域，比如FIFO 0或FIFO 1或RX buffer。如下图的代码， 则将标准滤波器0号安排给RXFIFO0守大门。
每个接收区域都可能不止一个滤波器，一般会从编号比较小的开始审核，如果通过了，就不再进行后面的审核。
接收区

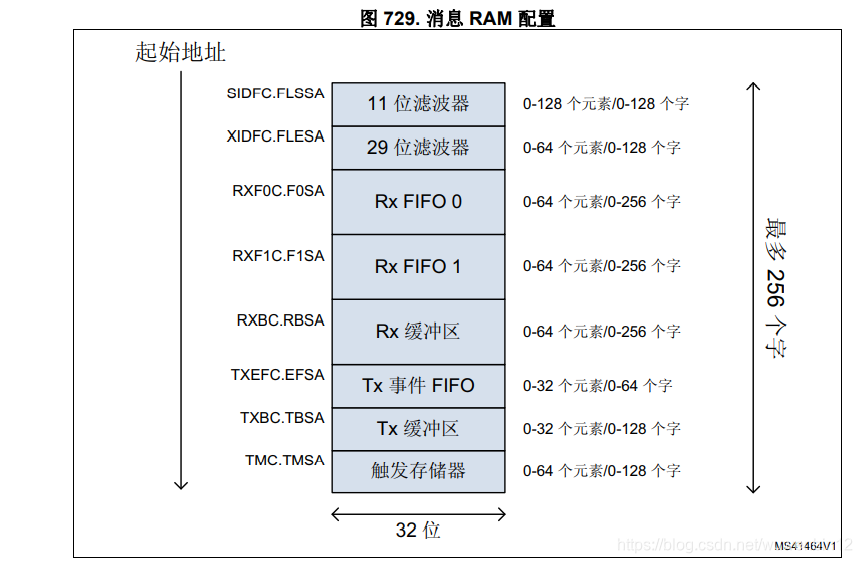

下图是FDCAN外设对应消息RAM。图上显示FIFO0区域最多64个元素。在FDCAN中，消息的接收和发送意味着在RAM级别存储“元素”。 这个“元素”仅包含标识符，DLC，控制位（ESI，XTD，RTR，BRS，FDF），数据字段和特定的发送/接收位字段进行控制。就是一些信息+数据段。

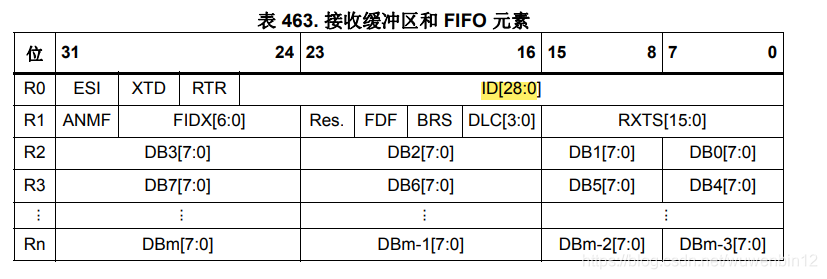

一个FIFO元素，包含前面2个字（32位）的标识符内容，还有后面部分真正的数据段。
介绍部分标识符：
XTD：标准帧还是扩展帧；
RTR：数据帧还是扩展帧；
ID：标准帧的话11位ID，扩展帧的话29位ID；
FIDX：过滤器索引，代表这条报文是经过了哪条过滤器审核才进来的。加入一个过滤器只通过一个ID，那么我们就可以通过读取这个过滤器索引得知这个报文属于哪个ID。虽然说读索引效率比读ID效率高那么一丢丢，但是直接读ID不香吗？

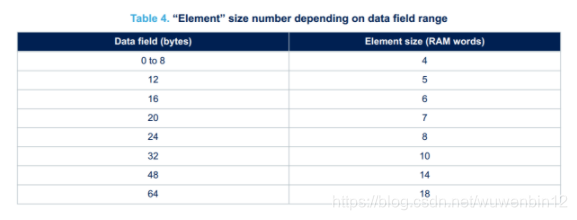

每个元素的数据段都是可以设置的，最多64字节。前面两个固定2个字，后面数据x个字，x主要取决于接收的数据到底有多长。如果数据8个字节，则每个元素为数据分配2个字，再加上前面2个字，一共就是4个字，对应下表第一行。下表详细介绍了必要的“元素”大小，具体取决于数据字段范围。
而FIFO 0 包含64个这样的元素，理论上是可以同时保存64个报文。收到的报文通过滤波器后就会被整合成一个元素，放在FIFO 0这片区域。如果Rx FIFO已满（即传入超过64个报文且不读取），则可以根据两种不同模式来处理新到达的元素：
（1）阻塞模式：这是Rx FIFO的默认操作模式，没有其他元素写入RxFIFO，直到至少一个元素已被读出。
（2）覆盖模式：Rx FIFO中接受的新元素将覆盖Rx FIFO中最旧（最先接收的数据）的元素并且FIFO的put和get索引加1。
所以只要报文接收的速度没那么快，滤波器设置严格一点，读的勤快一点，FIFO还是没那么容易溢出的，毕竟有64个。
要从Rx FIFO读取元素，CPU必须执行以下步骤：
（1）读取寄存器FDCAN_RXF0S（FDCAN 接收 FIFO 0 状态寄存器）以了解FIFO 0的状态。
位24 F0F：0代表接收FIFO 0已满；1代表接收FIFO 0未满；
位21：16 F0PI 接收 FIFO 0 写入索引指针，范围为 0 到 63，即新的报文放在哪个位置；
位13： 8 F0GI 接收 FIFO 0 读取索引指针，范围为 0 到 63，即读取下一个报文从哪里开始读起；
位 6： 0 F0FL 接收 FIFO 0 中存储的元素数，范围为 0 到 64，即装了多少个未读的元素了。
（2）按照以下公式计算RAM中最旧的元素的地址：
Oldest element address = CAN_message_RAM_base_address + FDCAN_RXF0C.F0SA (start address) + FDCAN_RXF0S.F0GI (get Index) x Rx FIFO_element_size.
解释：CAN 消息RAM起始地址+FIFO的起始地址+读取索引指针*元素大小
（3）从计算出的地址中读取元素。
CPU从Rx FIFO读取一个元素或一系列元素后，它必须确认读取。确认后，FDCAN可以将相应的Rx FIFO缓冲区重新用于新元素。为了确认一个或多个元素，则CPU必须将从Rx FIFO读取的最后一个元素的缓冲区索引写入FDCAN_RXF0A(FDCAN 接收 FIFO 0 确认寄存器)。结果，FDCAN更新了FIFO填充级别和get索引。
这个寄存器位5：0为F0AI：主机从接收 FIFO 0 读取消息或消息序列后，必须将从接收 FIFO 0 读取的最后一个元素的
缓冲区索引写入 F0AI 中。此操作会将接收 FIFO 0 获取索引 RXF0S[F0GI] 设为 F0AI + 1，并会更新 FIFO 0 填充级别 RXF0S[F0FL]。通俗点讲，这个寄存器的值会传给上面那个状态寄存器，包括新的获取索引和填充级别。比如读完第4个元素，那获取索引应该是5。

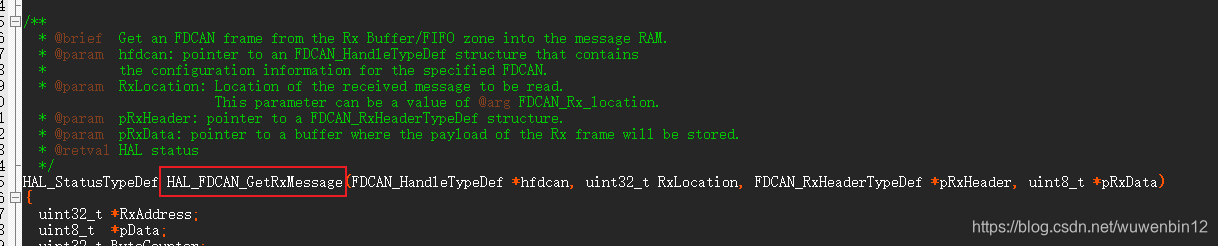

看了这么多，觉得很复杂的朋友不用慌。上述过程HAL库已经整合成了一个函数。需要的时候引用就好，至于获取索引，填充级别之类的，函数内部已经设置好了。
虽说FIFO 0有64个元素，但不是默认就是使用64个的。需要自己设定使用多少个，多于设定值那就叫满溢。
下面还可以设置每个元素的数据段多少字节，还有FIFO 1的一些参数。这个在STM32 CubeMX就可以设置，生成的工程自带这些代码。
通过这篇文章，我们可以了解到FIFO是如何把通过滤波器的报文保存下来的，又是如何读取的。FIFO 1和RX BUFFER是同样的道理。在报文传递速度低的情况下， 只要函数内部保证读取的速度，其实就能保证FIFO不溢出。如果存在溢出，那么就得考虑滤波器的设置和满溢中断函数了。
