[嵌入式]【STM32】 GPIO_EXTILineConfig详解

GPIO_EXTILineConfig(uint8_t GPIO_PortSource, uint8_t GPIO_PinSource)函数

用于配置EXIT外部中断/事件的GPIO中断源，传入的参数是GPIO和相应的IO口

官方源码+个人注释

/**
  * @brief  Selects the GPIO pin used as EXTI Line.
  * @param  GPIO_PortSource: selects the GPIO port to be used as source for EXTI lines.
  *   This parameter can be GPIO_PortSourceGPIOx where x can be (A..G).
  * @param  GPIO_PinSource: specifies the EXTI line to be configured.
  *   This parameter can be GPIO_PinSourcex where x can be (0..15).
  * @retval None
  */
void GPIO_EXTILineConfig(uint8_t GPIO_PortSource, uint8_t GPIO_PinSource)
{
  uint32_t tmp = 0x00;
  /* Check the parameters */
  assert_param(IS_GPIO_EXTI_PORT_SOURCE(GPIO_PortSource));
  assert_param(IS_GPIO_PIN_SOURCE(GPIO_PinSource));

  /*将外部中断配置寄存器对应4位清除*/
  tmp = ((uint32_t)0x0F) << (0x04 * (GPIO_PinSource & (uint8_t)0x03));
  AFIO->EXTICR[GPIO_PinSource >> 0x02] &= ~tmp;

  /*为外部中断配置寄存器对应4位赋值*/
  AFIO->EXTICR[GPIO_PinSource >> 0x02] |= (((uint32_t)GPIO_PortSource) << (0x04 * (GPIO_PinSource & (uint8_t)0x03)));
}

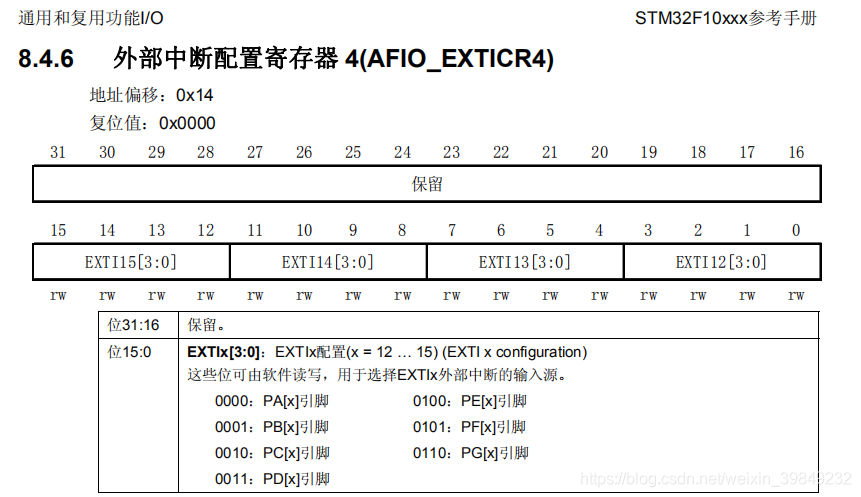

外部中断配置寄存器有4个，每个寄存器可以配置4个IO口

每个GPIO都有16个IO口，每个外部中断配置寄存器只能配置4个IO口，所以16个IO口分为四组

红色框表示寄存器的序号，蓝色框内表示IO口在寄存器中的位置

?tmp = ((uint32_t)0x0F) << (0x04 * (GPIO_PinSource & (uint8_t)0x03));

AFIO->EXTICR[GPIO_PinSource >> 0x02]

以上两个语句表示将寄存器对应四位清除

以下语句表示将指定值赋值给寄存器对应四位

AFIO->EXTICR[GPIO_PinSource >> 0x02] |= (((uint32_t)GPIO_PortSource) << (0x04 * (GPIO_PinSource & (uint8_t)0x03)));
