1.键盘类型

1.1 编码键盘

通过硬件电路产生被按按键的键值码，程序简单但是硬件电路复杂
如计算机键盘

1.2 非编码键盘

软件编程来识别的称为非编码键盘，非编码键盘硬件电路简单，单片机中最常是非编码键盘

2.独立键盘和矩阵键盘

非编码键盘分为独立键盘和矩阵键盘

2.1 独立键盘

在这里插入图片描述

一开始线寄存器默认都是高电平，G为0V，G，S不导通。管脚为5V

这就是上拉电阻。

按下按键，管脚和地导通，电压变为0V
未按下按键，管脚和Vcc连接，电压为5V

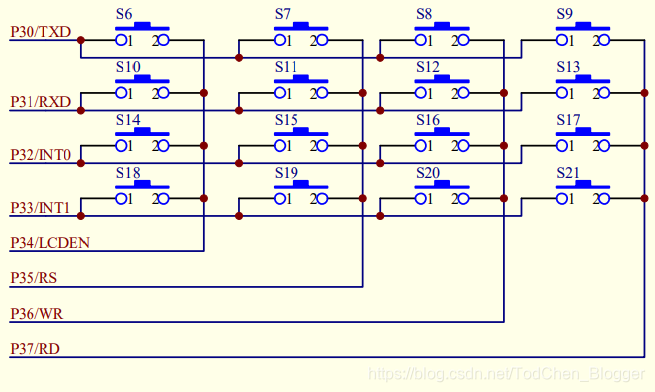

2.2 矩阵键盘

在这里插入图片描述

3. 按键特性

在这里插入图片描述

4. 编程

4.1 独立键盘

按下S2按钮，数字加1，按下S3数字减1，最高不超过9，最低不低于0.高于9变为0.小于0还是为0

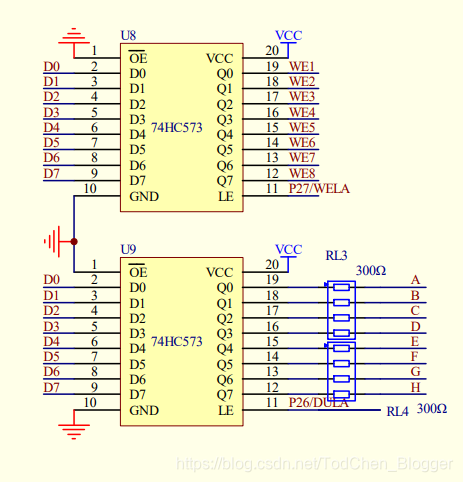

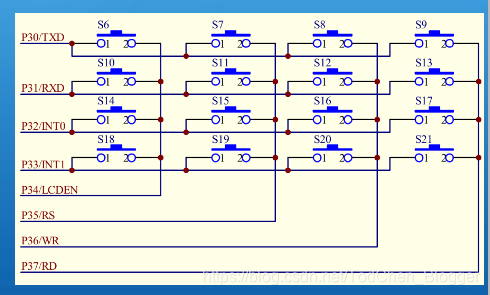

在这里插入图片描述

在这里插入图片描述

#include <reg52.h>
#include <intrins.h>

#define uchar unsigned char
#define uint unsigned int

sbit DUAN = P2^6;
sbit WEI = P2^7;
sbit KEY_S2 = P3^0;
sbit KEY_S3 = P3^1;

char num=0;//注意这个带符号num，否则后面num--;
0-1=-1，如果设为uchar的话，
后面会出现未知数据显示

//显示数据	0123456789
uchar table[] = {0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,};

//延时函数
void delay(uint i)
{
 	uint j, k;
	for(j=i; j>0; j--)
		for(k=114; k>0; k--);
}

//显示函数
void show(uchar i, uchar j, uint k)
{
	P0 = 0XFF;//消除残影
	WEI = 1;
	P0 = i;
	WEI = 0;

	DUAN = 1;
	P0 = table[j];
	DUAN = 0;
	delay(k);//短暂停留
}


void add()
{
	if(KEY_S2 == 0)
	{
		delay(20);//软件消抖
		if(KEY_S2 == 0)
		{
			num++;
			if(num == 10)
				num = 0;
		}
		while(!KEY_S2);
	}
	show(0XFE, num, 5);
}


void sub()
{
	if(KEY_S3 == 0)
	{
		delay(20);//软件消抖
		if(KEY_S3 == 0)
		{
			num--;
			if(num < 0)
				num = 0;
		}
		while(!KEY_S3);
	}
	show(0XFE, num, 5);
}


void main()
{
	while(1)
	{
		add();
		sub();
	}
}
