概述
微型打印机应用非常广泛，涉及超市、金融票据、商店、互联餐饮、互联物流、快递等行业，结合
市场微打印机的销售情况以及未来爆发增长趋势。鉴此产品体系将基于 N32G020 系列中 K6/7/8 型号
MCU 芯片实现高性价比的热敏型微型打印机解决方案(简称微打)。本方案应用介绍了一种使用国民技
术 N32G020K6/7/8 系列 MCU 控制 FTP-628M 及兼容型打印头，实现热敏性微型打印机功能的整套应用
方案，为微打产品开发用户提供直接参考。
规格参数
●电源： 7.2V～8.5V
●每行点数： 最大 384 点
● 纸宽： 58mm
●每行 ASCII： 24 个(16X24 点阵)
●每行汉字： 16 个(24X24 点阵)
●速度： 实测最大可达 24 行/秒,约 70.23mm/秒。
●用户接口: USB/UART
●关机功耗： 小于 0.01uA

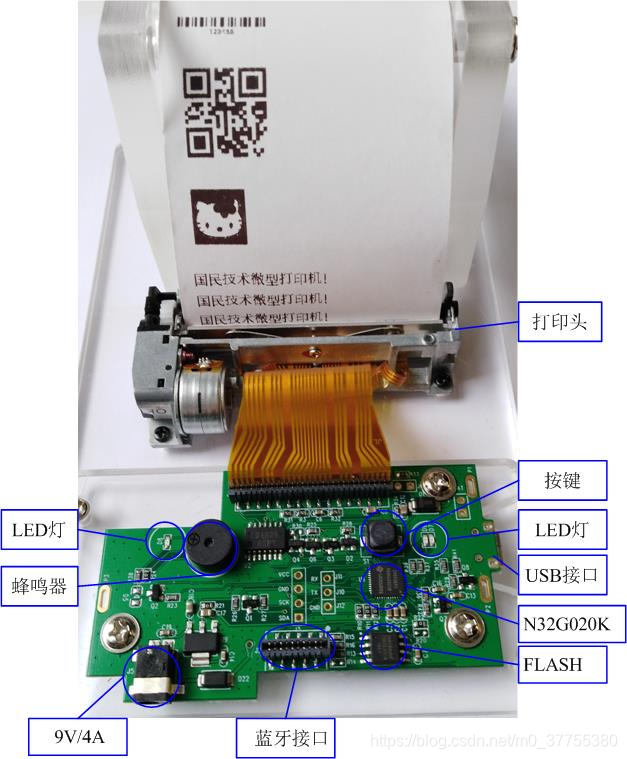

方案实物图
系统框图

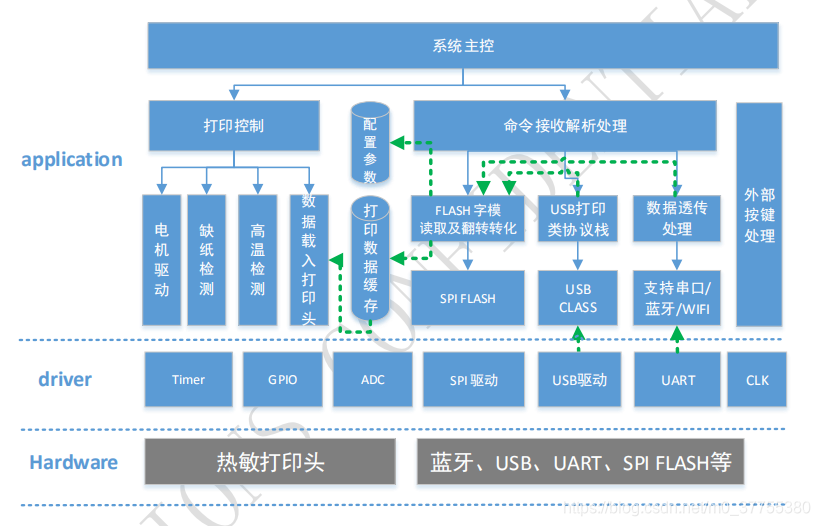

软件系统架构
快速开发指南
概述
微打方案基于 N32G020K6/7/8 芯片的底层 SDK 开发套件基础上进行上层应用开发，
按照微打方案软件系统架构设计图，从上到下主要包括以下几个部分：
应用层：包括微打的业务核心层逻辑控制，打印控制、命令解析处理、按键&LED 等控制。
驱动层：为芯片 SDK 开发套件所包含的驱动包，封装了 MCU 片上各模块的驱动接口及参
考范例。
硬件：基于 ARM Cortex M0 内核、各功能模块的控制器、微打方案硬件板及周边电路。
工程环境及文件说明
本方案的硬件设计电路板采用 keil5 进行编译，工程环境的 FLASH、RAM 配置为
N32G020K8。(用户则根据实际芯片型号，选择对应的*.sct 配置文件)

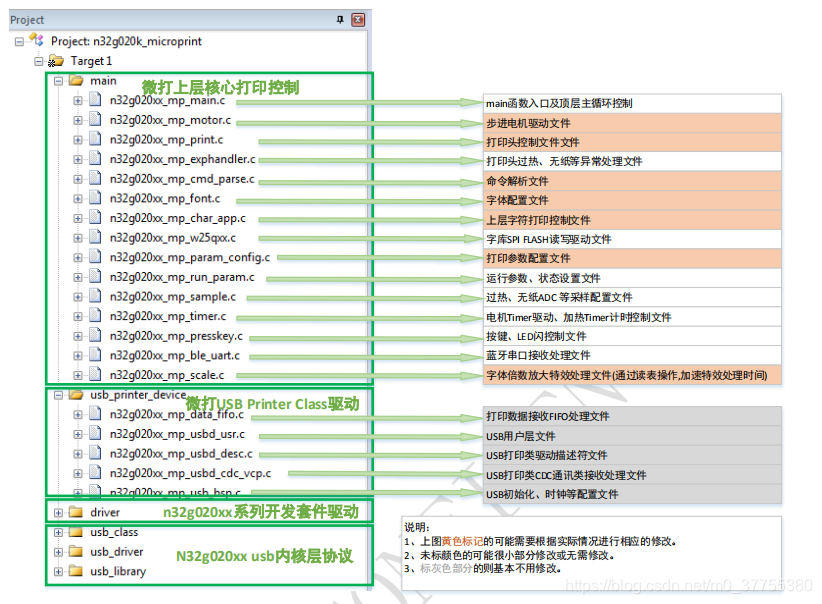

工程文件及功能说明，如下图所示：

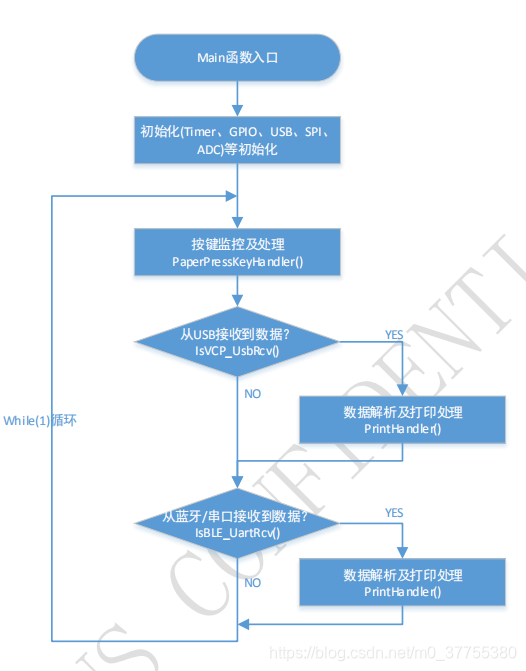

主循环流程图
