EXTI简介

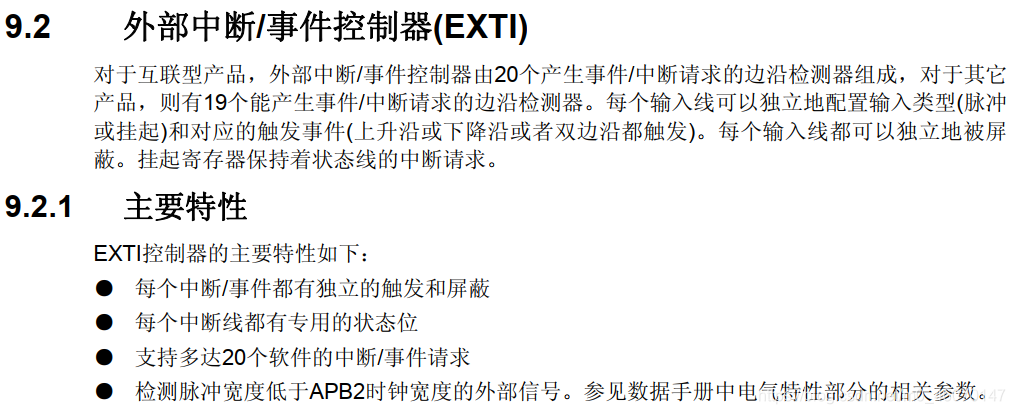

EXTI:External interrupt/event controller 外部中断/时间控制器
在这里插入图片描述

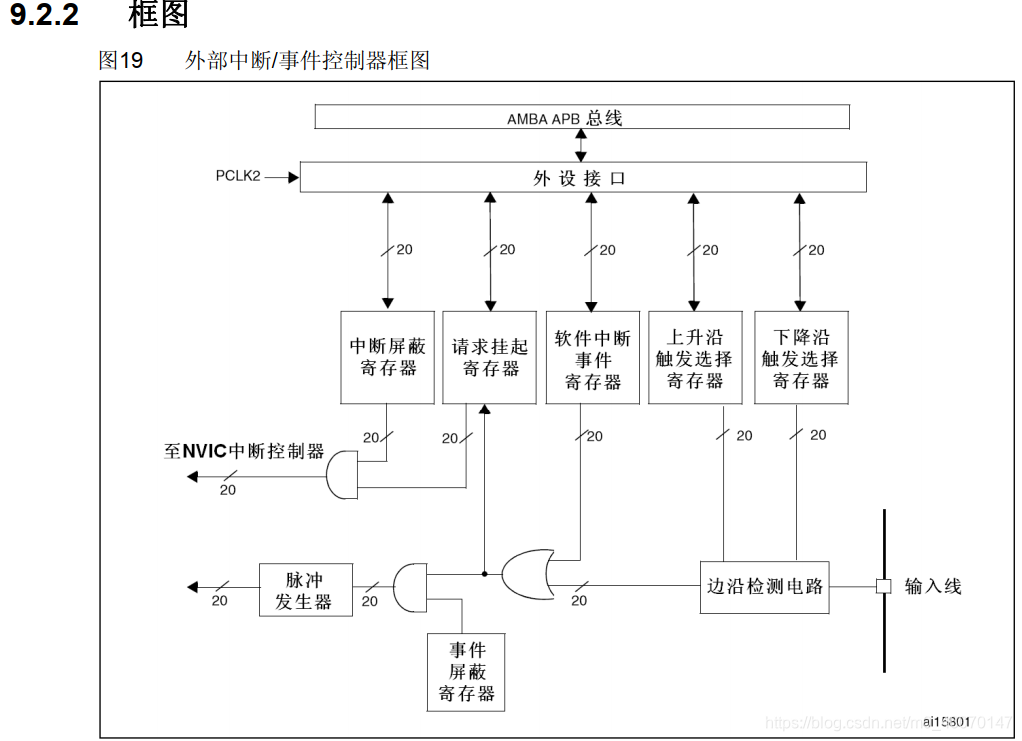

EXTI功能框图

在这里插入图片描述

选择输入线
配置上升沿/下降沿触发选择寄存器
配置软件中断事件寄存器
配置中断屏蔽寄存器
配置NVIC中断控制器

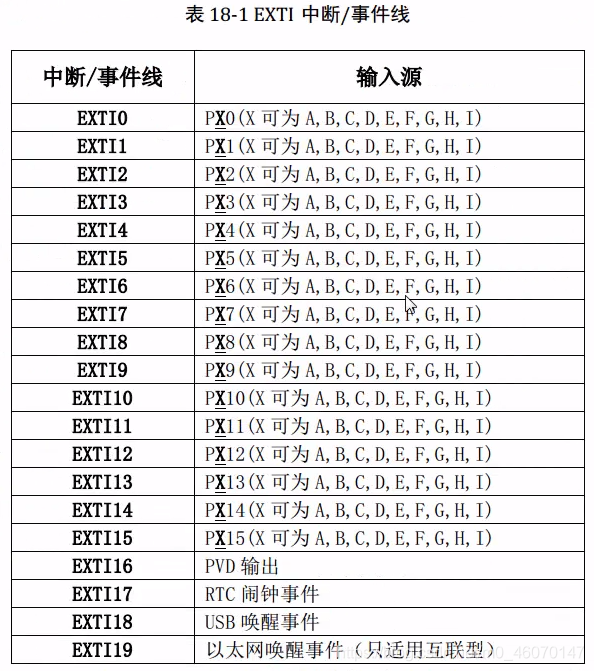

输入线总共有19条（非互联型）
在这里插入图片描述

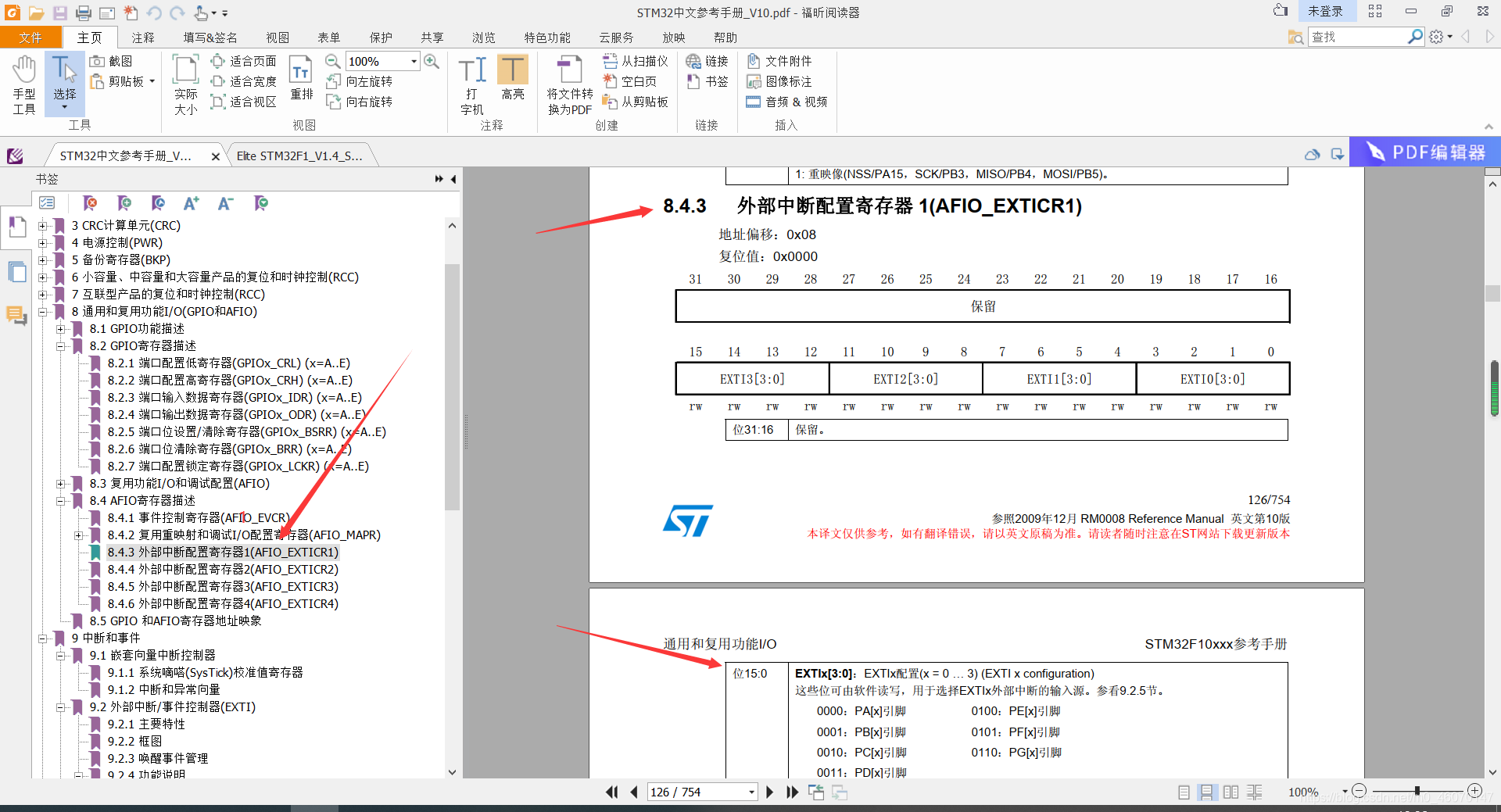

通过配置外部中断配置寄存器（AFIO_EXTICR1）来选择线路
PA0：EXTI0:0000

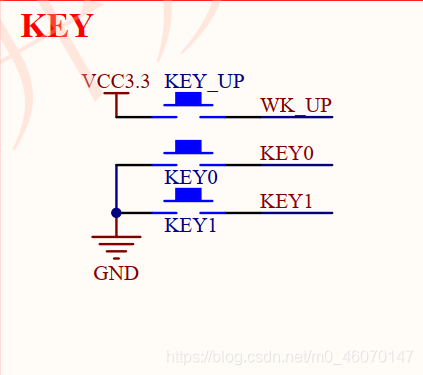

把KEY_UP配置为下拉输入；
如果没有按下，KEY_UP端（PA0）一直是低电平；
如果按下，PA0变为高电平；
配置为上升沿触发。

TR0:1 允许输入线0上的上升沿触发（中断和事件）。

软件中断事件寄存器
在这里插入图片描述

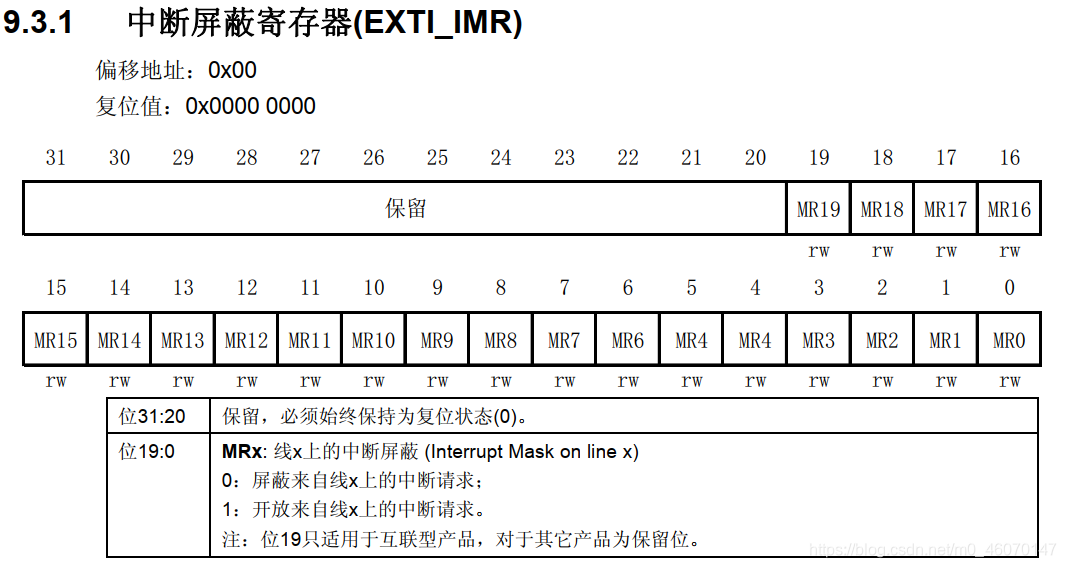

MR0:1 开放来自线0上的中断请求

KEY_UP按键触发中断

stm32f10x_exti.h中的初始化结构体以及初始化结构体里面的成员可以选择的值，还有初始化函数。


typedef struct
{
  uint32_t EXTI_Line;               /*!< Specifies the EXTI lines to be enabled or disabled.
                                         This parameter can be any combination of @ref EXTI_Lines  EXTI_Linex(x:0~15)
                                         选择输入线
                                         用于产生 中断/事件 线
                                         EXTI_Linex(x:0~15)*/

  EXTIMode_TypeDef EXTI_Mode;       /*!< Specifies the mode for the EXTI lines.
                                         This parameter can be a value of @ref EXTIMode_TypeDef
                                         选择中断或者事件
                                         EXTI模式（中断/事件） */

  EXTITrigger_TypeDef EXTI_Trigger; /*!< Specifies the trigger signal active edge for the EXTI lines.
                                         This parameter can be a value of @ref EXTIMode_TypeDef
                                         确定输入线的触发模式
                                         触发（上/下/上下）*/

  FunctionalState EXTI_LineCmd;     /*!< Specifies the new state of the selected EXTI lines.
                                         This parameter can be set either to ENABLE or DISABLE
                                         确定选的输入线是否使能
                                         这个是配置中断/事件屏蔽寄存器的
                                         使能或者失能（IMR/EMR）
                                         ENABLE or DISABLE*/
}EXTI_InitTypeDef;

typedef enum
{
  EXTI_Mode_Interrupt = 0x00,
  EXTI_Mode_Event = 0x04
}EXTIMode_TypeDef;

typedef enum
{
  EXTI_Trigger_Rising = 0x08,
  EXTI_Trigger_Falling = 0x0C,
  EXTI_Trigger_Rising_Falling = 0x10
}EXTITrigger_TypeDef;

void EXTI_Init(EXTI_InitTypeDef* EXTI_InitStruct);

stm32f10x_gpio.h中的选择GPIO端口作为输入线的函数

void GPIO_EXTILineConfig(uint8_t GPIO_PortSource, uint8_t GPIO_PinSource);

程序

1-初始化要连接到EXTI的GPIO
2-初始化EXTI用于产生中断/事件
3-初始化NVIC，用于处理中断
4-编写中断服务函数
5-main函数

exti.h

#ifndef __EXTI_H
#define __EXTI_H
#include "stm32f10x.h"

#define KEY_UP_INT_GPIO_PIN   GPIO_Pin_0
#define KEY_UP_INT_GPIO_PORT  GPIOA
#define KEY_UP_INT_GPIO_CLK   RCC_APB2Periph_GPIOA


void EXTI_Key_Config(void);
#endif

exti.c

#include "exti.h"

void EXIT_NVIC_Config(void)
{
	NVIC_InitTypeDef NVIC_InitStruct;

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);
	NVIC_InitStruct.NVIC_IRQChannel=EXTI0_IRQn;
	NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority=1;
	NVIC_InitStruct.NVIC_IRQChannelSubPriority=1;
	NVIC_InitStruct.NVIC_IRQChannelCmd=ENABLE;
	NVIC_Init(&NVIC_InitStruct);
}


void EXTI_Key_Config(void)
{
	//定义变量
	GPIO_InitTypeDef GPIO_InitStruct;
	EXTI_InitTypeDef EXTI_InitStruct;

	//配置中断优先级
	EXIT_NVIC_Config();
	//初始化GPIO
	RCC_APB2PeriphClockCmd(KEY_UP_INT_GPIO_CLK,ENABLE);

	GPIO_InitStruct.GPIO_Pin=KEY_UP_INT_GPIO_PIN;
	GPIO_InitStruct.GPIO_Mode=GPIO_Mode_IPD;
	GPIO_Init(KEY_UP_INT_GPIO_PORT,&GPIO_InitStruct);


	//初始化EXTI
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);

	GPIO_EXTILineConfig(GPIO_PortSourceGPIOA,GPIO_PinSource0);//选择输入线

	EXTI_InitStruct.EXTI_Line=EXTI_Line0;
	EXTI_InitStruct.EXTI_Mode=EXTI_Mode_Interrupt;
	EXTI_InitStruct.EXTI_Trigger=EXTI_Trigger_Rising_Falling;
	EXTI_InitStruct.EXTI_LineCmd=ENABLE;
	EXTI_Init(&EXTI_InitStruct);
}

main.c

#include "stm32f10x.h"
#include "bsp_led.h"
#include "key.h"
#include "delay.h"
#include "exti.h"
int main(void)
{
	#if 0
	uint8_t a;
	LED_GPIO_Config();
	Key_GPIO_Config();
	delay_init();
	LED_0(OFF);
	LED_1(OFF);
	while(1)
	{
		a=Key_Scan();
		if(a!=0)
		{
			if(a==1){LED_0_TOGGLE;}
			else if(a==2){LED_1_TOGGLE;}
			else if(a==3){LED_0_TOGGLE;LED_1_TOGGLE;}
		}
	}
	#else
	LED_GPIO_Config();
	Key_GPIO_Config();
	EXTI_Key_Config();
	while(1)
	{

	}
	#endif
}
