.section .testsection @定义一个 testsetcion 段
汇编程序的默认入口标号是_start，不过我们也可以在链接脚本中使用 ENTRY 来指明其它
的入口点，下面的代码就是使用_start 作为入口标号：
.global _start
_start:
ldr r0, =0x12
@r0=0x12
上面代码中.global
是伪操作，表示_start 是一个全局标号，类似 C 语言里面的全局变量一
样，常见的伪操作有：
.byte
定义单字节数据，比如.byte 0x12。
.short
定义双字节数据，比如.short 0x1234。
.long
定义一个 4 字节数据，比如.long 0x12345678。
.equ
赋值语句，格式为：.equ 变量名，表达式，比如.equ num, 0x12，表示 num=0x12。
.align
数据字节对齐，比如：.align 4 表示 4 字节对齐。
.end
表示源文件结束。
.global
定义一个全局符号，格式为：.global symbol，比如：.global _start。
GNU 汇编同样也支持函数，函数格式如下：
函数名:
函数体
返回语句
GNU 汇编函数返回语句不是必须的，如下代码就是用汇编写的 Cortex-A7 中断服务函数：
示例代码 7.1.1.1 汇编函数定义
/* 未定义中断 */
Undefined_Handler:
ldr r0, =Undefined_Handler
bx r0
/* SVC 中断 */
SVC_Handler:
ldr r0, =SVC_Handler
bx r0
/* 预取终止中断 */
PrefAbort_Handler:
ldr r0, =PrefAbort_Handler
bx r0
上述代码中定义了三个汇编函数：Undefined_Handler、SVC_Handler 和
PrefAbort_Handler。以函数 Undefined_Handler 为例我们来看一下汇编函数组成，
“Undefined_Handler”就是函数名，“ldr r0, =Undefined_Handler”是函数体，“bx r0”是函数
返回语句，“bx”指令是返回指令，函数返回语句不是必须的。
处理器内部数据传输指令
使用处理器做的最多事情就是在处理器内部来回的传递数据，常见的操作有：
①、将数据从一个寄存器传递到另外一个寄存器。
②、将数据从一个寄存器传递到特殊寄存器，如 CPSR 和 SPSR 寄存器。
③、将立即数传递到寄存器。

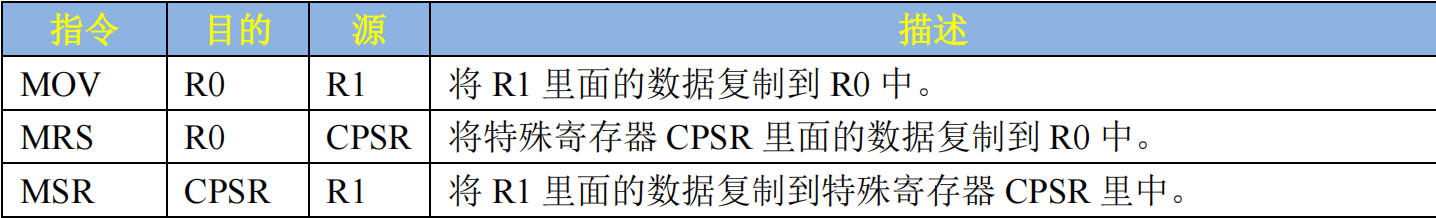

数据传输常用的指令有三个：MOV、MRS 和 MSR，这三个指令的用法如表所示：
分别来详细的介绍一下如何使用这三个指令：
1、MOV 指令
MOV 指令用于将数据从一个寄存器拷贝到另外一个寄存器，或者将一个立即数传递到寄
存器里面，使用示例如下：
MOV R0，R1 @将寄存器 R1 中的数据传递给 R0，即 R0=R1
MOV R0, #0X12 @将立即数 0X12 传递给 R0 寄存器，即 R0=0X12
2、MRS 指令
MRS 指令用于将特殊寄存器(如 CPSR 和 SPSR)中的数据传递给通用寄存器，要读取特殊
寄存器的数据只能使用 MRS 指令！使用示例如下：
MRS R0, CPSR @将特殊寄存器 CPSR 里面的数据传递给 R0，即 R0=CPSR
3、MSR 指令
MSR 指令和 MRS 刚好相反，MSR 指令用来将普通寄存器的数据传递给特殊寄存器，也就
是写特殊寄存器，写特殊寄存器只能使用 MSR，使用示例如下：
MSR CPSR, R0 @将 R0 中的数据复制到 CPSR 中，即 CPSR=R0
存储器访问指令
ARM 不能直接访问存储器，比如 RAM 中的数据，I.MX6UL 中的寄存器就是 RAM 类型
的，我们用汇编来配置 I.MX6UL 寄存器的时候需要借助存储器访问指令，一般先将要配置的值
写入到 Rx(x=0~12)寄存器中，然后借助存储器访问指令将 Rx 中的数据写入到 I.MX6UL 寄存器
中。读取 I.MX6UL 寄存器也是一样的，只是过程相反。常用的存储器访问指令有两种：LDR 和 STR，用法如表所示：
分别来详细的介绍一下如何使用这两个指令：
1、LDR 指令
LDR 主要用于从存储加载数据到寄存器 Rx 中，LDR 也可以将一个立即数加载到寄存器 Rx
中，LDR 加载立即数的时候要使用“=”，而不是“#”。在嵌入式开发中，LDR 最常用的就是读
取 CPU 的寄存器值，比如 I.MX6UL 有个寄存器 GPIO1_GDIR，其地址为 0X0209C004，我们
现在要读取这个寄存器中的数据，示例代码如下：
示例代码 LDR 指令使用
LDR R0, =0X0209C004 @将寄存器地址 0X0209C004 加载到 R0 中，即 R0=0X0209C004
LDR R1, [R0] @读取地址 0X0209C004 中的数据到 R1 寄存器中
上述代码就是读取寄存器 GPIO1_GDIR 中的值，读取到的寄存器值保存在 R1 寄存器中，
上面代码中 offset 是 0，也就是没有用到 offset。
2、STR 指令
LDR 是从存储器读取数据，STR 就是将数据写入到存储器中，同样以 I.MX6UL 寄存器
GPIO1_GDIR 为例，现在我们要配置寄存器 GPIO1_GDIR 的值为 0X20000002，示例代码如下：
示例代码 STR 指令使用
LDR R0, =0X0209C004 @将寄存器地址 0X0209C004 加载到 R0 中，即 R0=0X0209C004
LDR R1, =0X20000002 @R1 保存要写入到寄存器的值，即 R1=0X20000002
STR R1, [R0] @将 R1 中的值写入到 R0 中所保存的地址中
LDR 和 STR 都是按照字进行读取和写入的，也就是操作的 32 位数据，如果要按照字节、
半字进行操作的话可以在指令“LDR”后面加上 B 或 H，比如按字节操作的指令就是 LDRB 和 STRB，按半字操作的指令就是 LDRH 和 STRH。
压栈和出栈指令
我们通常会在 A 函数中调用 B 函数，当 B 函数执行完以后再回到 A 函数继续执行。要想
再跳回 A 函数以后代码能够接着正常运行，那就必须在跳到 B 函数之前将当前处理器状态保存
起来(就是保存 R0~R15 这些寄存器值)，当 B 函数执行完成以后再用前面保存的寄存器值恢复
R0~R15 即可。保存 R0~R15 寄存器的操作就叫做现场保护，恢复 R0~R15 寄存器的操作就叫做
恢复现场。在进行现场保护的时候需要进行压栈(入栈)操作，恢复现场就要进行出栈操作。压栈
的指令为 PUSH，出栈的指令为 POP，PUSH 和 POP 是一种多存储和多加载指令，即可以一次
操作多个寄存器数据，他们利用当前的栈指针 SP 来生成地址，PUSH 和 POP 的用法如表 7.2.3.1
所示：
假如我们现在要将 R0~R3 和 R12 这 5 个寄存器压栈，当前的 SP 指针指向 0X80000000，处理器的堆栈是向下增长的，使用的汇编代码如下：
PUSH {R0~R3, R12} @将 R0~R3 和 R12 压栈
压栈完成以后的堆栈如图 7.2.3.1 所示：
上图就是对R0~R3,R12进行压栈以后的堆栈示意图，此时的SP指向了0X7FFFFFEC，
假如我们现在要再将 LR 进行压栈，汇编代码如下：
PUSH {LR} @将 LR 进行压栈

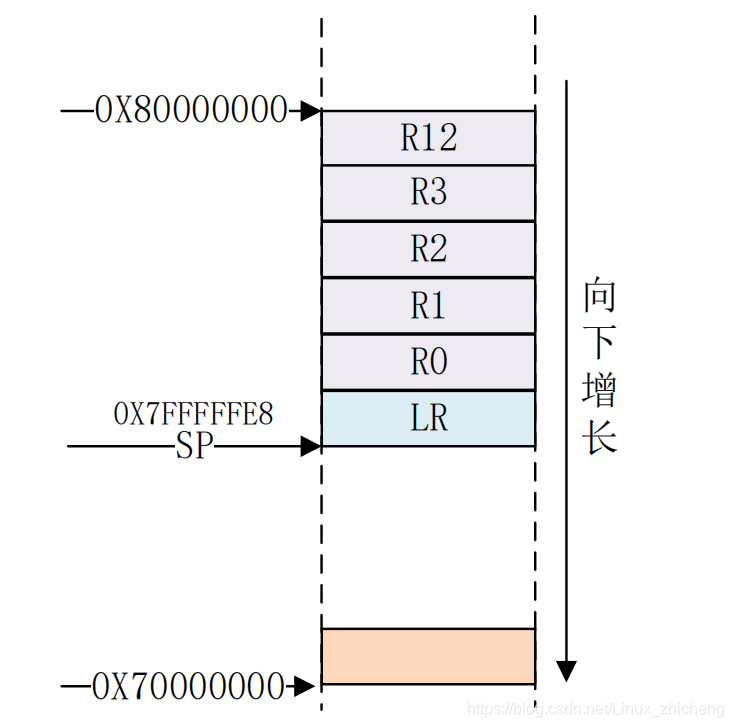

对 LR 进行压栈完成以后的堆栈模型如下图所示：
上图就是分两步对 R0~R3,R12 和 LR 进行压栈以后的堆栈模型，如果我们要出栈的话
就是使用如下代码：
POP {LR} @先恢复 LR POP {R0~R3,R12} @在恢复 R0~R3,R12
出栈的就是从栈顶，也就是 SP 当前执行的位置开始，地址依次减小来提取堆栈中的数据
到要恢复的寄存器列表中。PUSH 和 POP 的另外一种写法是“STMFD SP！”和“LDMFD SP!”，
因此上面的汇编代码可以改为：
示例代码 STMFD 和 LDMFD 指令
STMFD SP!,{R0~R3, R12} @R0~R3,R12 入栈
STMFD SP!,{LR} @LR 入栈
LDMFD SP!, {LR} @先恢复 LR
LDMFD SP!, {R0~R3, R12} @再恢复 R0~R3, R12
STMFD 可以分为两部分：STM 和 FD，同理，LDMFD 也可以分为 LDM 和 FD。看到 STM
和 LDM 有没有觉得似曾相识(不是 STM32 啊啊啊啊)，前面我们讲了 LDR 和 STR，这两个是
数据加载和存储指令，但是每次只能读写存储器中的一个数据。STM 和 LDM 就是多存储和多
加载，可以连续的读写存储器中的多个连续数据。
FD 是 Full Descending 的缩写，即满递减的意思。根据 ATPCS 规则,ARM 使用的 FD 类型
的堆栈，SP 指向最后一个入栈的数值，堆栈是由高地址向下增长的，也就是前面说的向下增长
的堆栈，因此最常用的指令就是 STMFD 和 LDMFD。STM 和 LDM 的指令寄存器列表中编号
小的对应低地址，编号高的对应高地址。
跳转指令
有多种跳转操作，比如：
①、直接使用跳转指令 B、BL、BX 等。
②、直接向 PC 寄存器里面写入数据。
上述两种方法都可以完成跳转操作，但是一般常用的还是 B、BL 或 BX，用法如下表：
我们重点来看一下 B 和 BL 指令，因为这两个是我们用的最多的，如果要在汇编中进行函
数调用使用的就是 B 和 BL 指令：
1、B 指令
这是最简单的跳转指令，B 指令会将 PC 寄存器的值设置为跳转目标地址， 一旦执行 B 指
令，ARM 处理器就会立即跳转到指定的目标地址。如果要调用的函数不会再返回到原来的执行
处，那就可以用 B 指令，如下示例：
示例代码 B 指令示例
_start:
ldr sp,=0X80200000 @设置栈指针
b main @跳转到 main 函数
上述代码就是典型的在汇编中初始化 C 运行环境，然后跳转到 C 文件的 main 函数中运行，
上述代码只是初始化了 SP 指针，有些处理器还需要做其他的初始化，比如初始化 DDR 等等。
因为跳转到 C 文件以后再也不会回到汇编了，所以在第 4 行使用了 B 指令来完成跳转。
2、BL 指令
BL 指令相比 B 指令，在跳转之前会在寄存器 LR(R14)中保存当前 PC 寄存器值，所以可以
通过将 LR 寄存器中的值重新加载到 PC 中来继续从跳转之前的代码处运行，这是子程序调用
一个基本但常用的手段。比如 Cortex-A 处理器的 irq 中断服务函数都是汇编写的，主要用汇编
来实现现场的保护和恢复、获取中断号等。但是具体的中断处理过程都是 C 函数，所以就会存
在汇编中调用 C 函数的问题。而且当 C 语言版本的中断处理函数执行完成以后是需要返回到
irq 汇编中断服务函数，因为还要处理其他的工作，一般是恢复现场。这个时候就不能直接使用
B 指令了，因为 B 指令一旦跳转就再也不会回来了，这个时候要使用 BL 指令，示例代码如下：
示例代码 BL 指令示例
push {r0, r1} @保存 r0,r1
cps #0x13 @进入 SVC 模式，允许其他中断再次进去
bl system_irqhandler @加载 C 语言中断处理函数到 r2 寄存器中
cps #0x12 @进入 IRQ 模式
pop {r0, r1}
str r0, [r1, #0X10] @中断执行完成，写 EOIR
上述代码中第 5 行就是执行 C 语言版的中断处理函数，当处理完成以后是需要返回来继续
执行下面的程序，所以使用了 BL 指令。

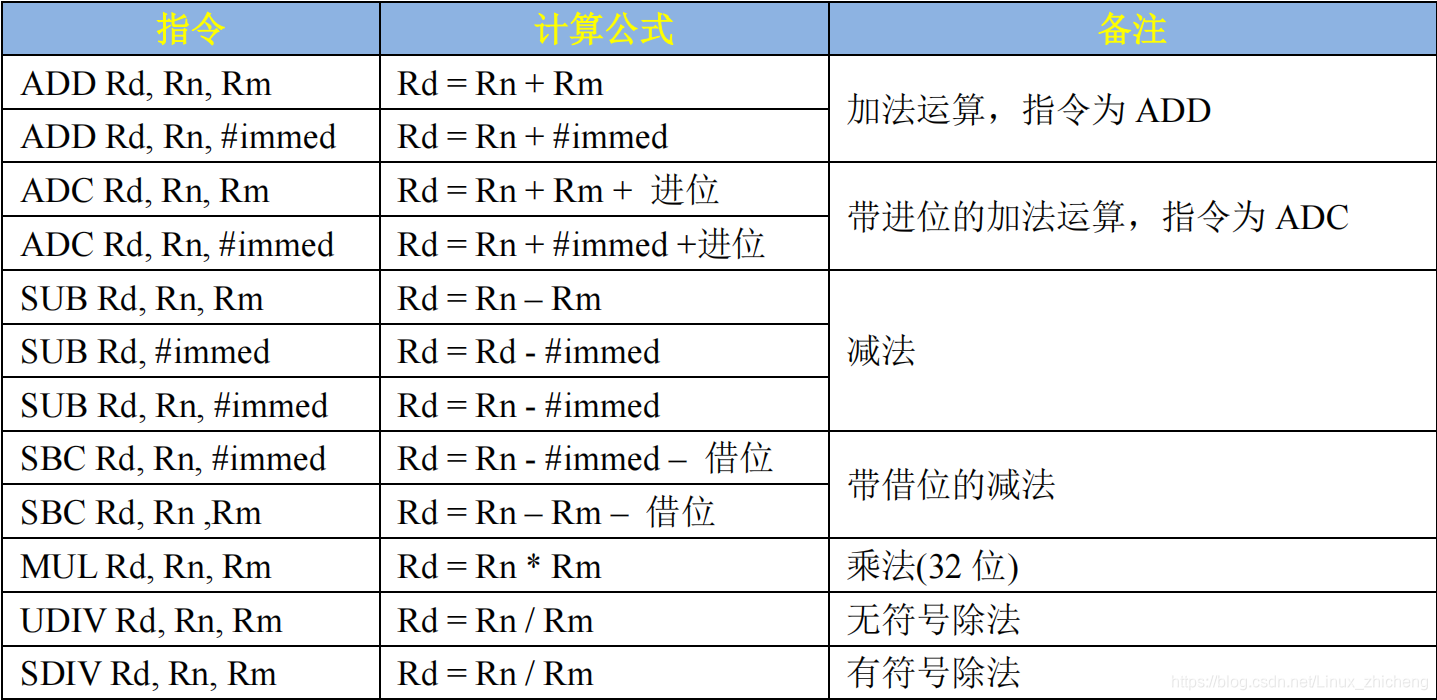

算术运算指令
汇编中也可以进行算术运算， 比如加减乘除，常用的运算指令用法如下表所示：
在嵌入式开发中最常会用的就是加减指令，乘除基本用不到。

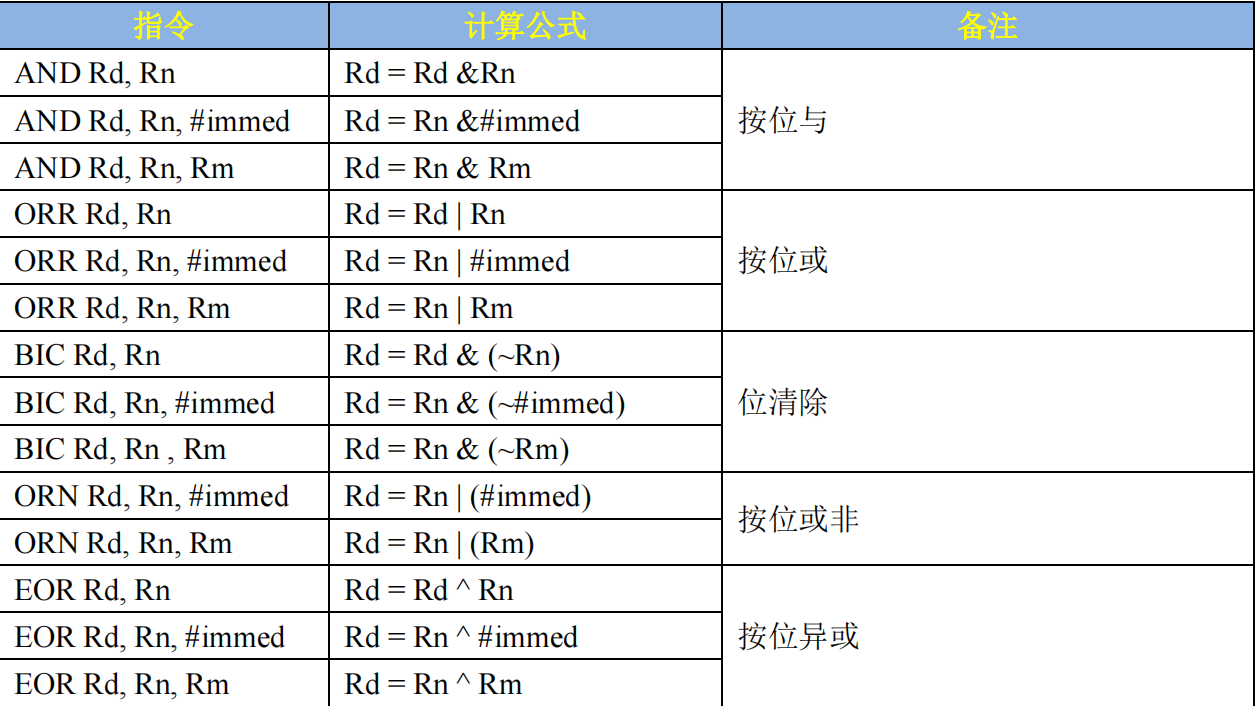

逻辑运算指令
我们用 C 语言进行 CPU 寄存器配置的时候常常需要用到逻辑运算符号，比如“&”、“|”等
逻辑运算符。使用汇编语言的时候也可以使用逻辑运算指令，常用的运算指令用法如下表所示：
