1、准备开发板

这里我选用了一块网红开发板：”小熊派“，这款板子的人气比较高，还是全国大学生物联网设计竞赛（华为杯）的华为竞赛开发板，我个人也比较喜欢用这款板子，这款板子在放在纸箱吃灰半年之后，被我重新拿了起来，并想借此写博客的机会，整理一下自己的代码。

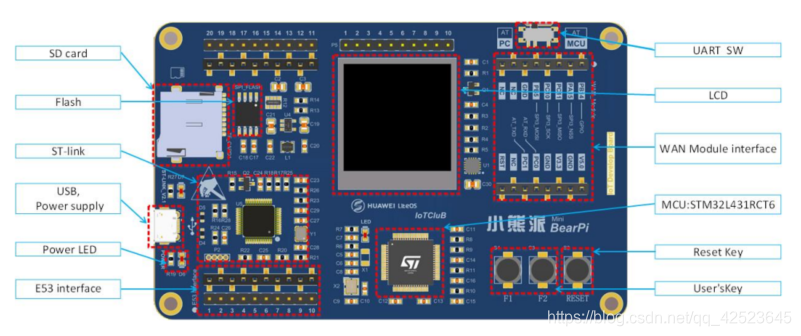

开发板功能区分布图
在这里插入图片描述

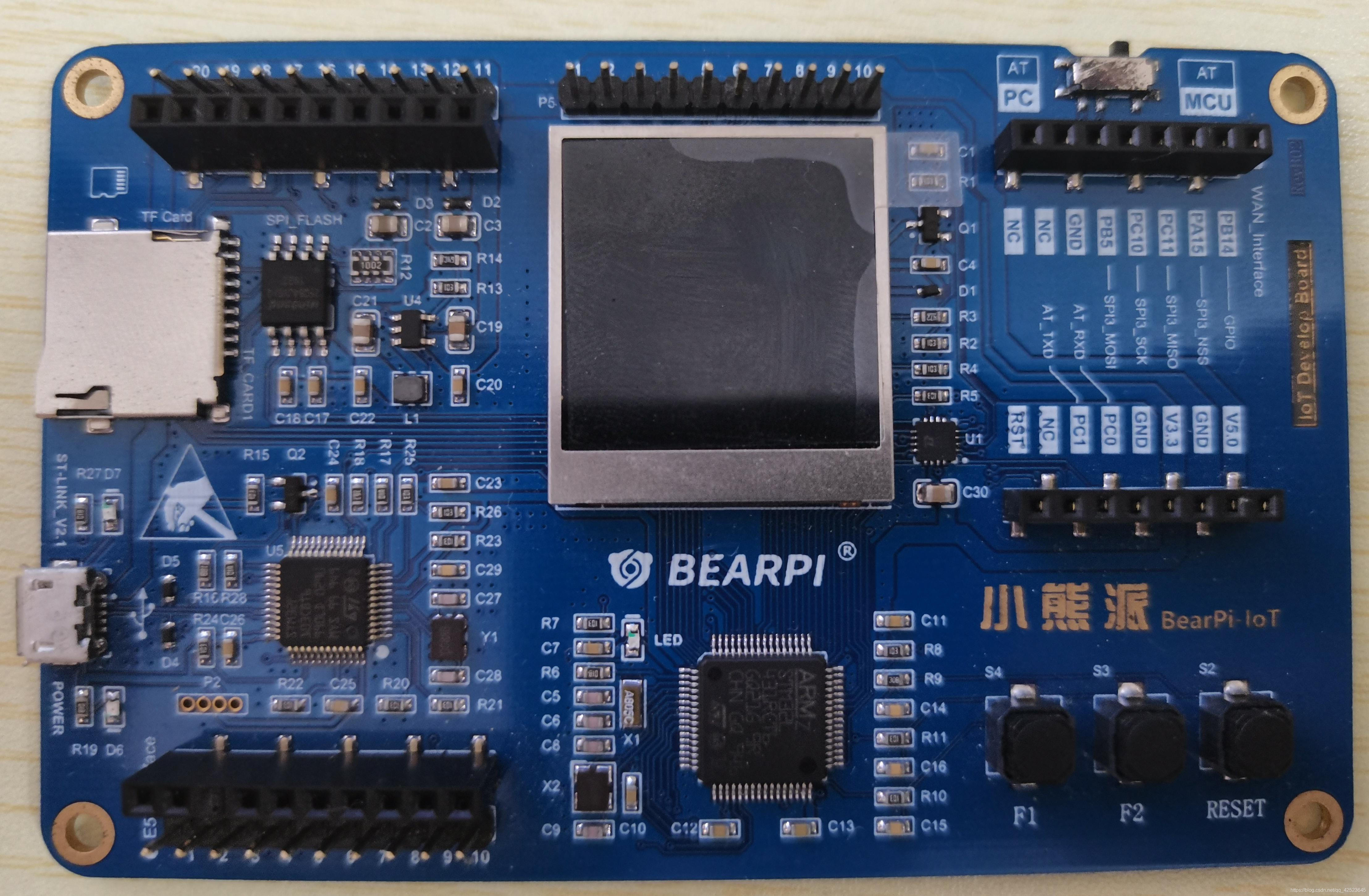

开发板俯视图
在这里插入图片描述

我们前面实现了一个厨房烟雾监测系统，还有一点点的欠缺，就是不能通过按键进行烟雾浓度阈值的修改，现在我们把这部分功能进行完善。到了这里我们该怎么做呢，方法就是用标志位。难点主要是在：只有两个按键，但是要实现画面切换，并且修改阈值的操作。解决方法：按键按下的时候，进入阈值设置模式，当再按下上次按键的时候，进行阈值的加或者减，当按下另一个按键的时候，就会回到主菜单，这样就可以巧秒的利用两个按键了。

2、在MDK中编写代码

在main.c中编写以下代码

/* USER CODE BEGIN 0 */

float smoke_value;		//烟雾浓度值
float Smoke_UT = 5;//防止开机时阈值比烟雾浓度值小，导致蜂鸣器发声
char LCD_Str[30];

unsigned char F1btn_back_flag;	//按键1返回主菜单标志位
unsigned char F2btn_back_flag;	//按键2返回主菜单标志位


unsigned char display_mode;//设置显示的模式
typedef enum
{
	NORMAL,		//正常模式
	SETUP			//设置模式
}ENUM_DISPLAY_MODE;

//设置当前显示模式
void setDisplayMode(ENUM_DISPLAY_MODE mode)
{
	display_mode = mode;
}

//获取当前显示模式
ENUM_DISPLAY_MODE getDisplayMode(void)
{
	return display_mode;
}


//阈值修改函数
void Info_Alter(char *info)
{
    char *uwRet;
    uwRet = strstr(info, "UT");
    if (uwRet != NULL)
    {
        uwRet = strchr(uwRet, ':');
        if (uwRet != NULL)
        {
            uwRet++;
			printf("设定烟雾浓度阈值为：%s\r\n",uwRet);
			Smoke_UT = atof(uwRet);
	//			printf("烟雾浓度阈值为：%f\r\n",Smoke_UT);
        }
    }
}

//LCD显示函数
void LCD_Display(void)
{
	if(getDisplayMode() == NORMAL)
	{
		sprintf(LCD_Str,"smoke:%0.2f",smoke_value);
		LCD_ShowString(40, 50+24+32, 240, 32, 32, LCD_Str);	//LCD显示烟雾浓度
	}
	else
	{
		sprintf(LCD_Str,"upthv:%0.2f",Smoke_UT);
		LCD_ShowString(40, 50+24+32, 240, 32, 32, LCD_Str);	//LCD显示烟雾浓度报警阈值
	}
}

/* USER CODE END 0 */

int main(void)
{
  /* USER CODE BEGIN 1 */

	unsigned char key;	//按键值

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */
	uint32_t smoke_time = 0;		//烟雾定时采集
  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_DMA_Init();
  MX_USART1_UART_Init();
  MX_ADC1_Init();
  MX_SPI2_Init();
  MX_TIM2_Init();
  MX_TIM16_Init();
  /* USER CODE BEGIN 2 */

	USART_Interupt_Enable();	//使能串口接收中断和空闲中断
	TIM_Interupt_Enable();		//使能定时器更新中断并启动定时器

	LCD_Init();			//LCD初始化

	LCD_Clear(BLUE);//清屏为蓝色

	LCD_ShowString(65, 50+24+32, 240, 32, 32, "Welcome");//显示字符串，字体大小32*32
	LCD_Draw_Circle(120, 120, 60);//画圆 半径r=60
	LCD_Draw_Circle(120, 120, 80);//画圆 半径r=80
	LCD_Draw_Circle(120, 120, 100);//画圆 半径r=100
	LCD_Draw_Circle(120, 120, 120);//画圆 半径r=120
	HAL_Delay(500);		//欢迎页面动画时间

	LCD_Clear(BLACK);//清屏为黑色
	LCD_ShowString(10, 10, 240, 24, 24, "Monitoring system");//显示字符串，字体大小24*24
	LCD_Draw_Circle(120, 120, 85);//画圆 半径r=80

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

	   if(time2Count - smoke_time >= 1000)	//( 1ms * 1000 )计时一秒
   	   {
				smoke_time = time2Count;												//记下当前定时器的值
				smoke_value = (float)ADC_GetValue()/4096*3.3;			//转化为电压值
				printf("smoke_value:%f\r\n",smoke_value);
				if(smoke_value > Smoke_UT)	//如果烟雾浓度超过阈值
				{
					printf("报警中...");
					BEEP_ON;//蜂鸣器发声
				}
				else
				{
					BEEP_OFF;//蜂鸣器关闭
				}
		}

		key = KEY_Scan(0);		//按键扫描函数（在这里不能使用连按）
		if(key == 1)	//如果按键1按下
		{
			LED_Set(LED_ON)//点亮LED
			F2btn_back_flag = 1;		//设置按键2返回主页面使能（再按下按键2返回主界面）
			Smoke_UT += 0.1;		//将阈值加0.1
			if(F1btn_back_flag == 1)	//如果按键1返回主页面使能（这时候按下按键1返回主页面）
			{
				F1btn_back_flag = 0;	//将按键1返回主页面失能
				setDisplayMode(NORMAL);	//设置显示模式为正常模式
				continue;
			}
			setDisplayMode(SETUP);	//设置显示模式为设置模式
		}
		else if(key == 2)	//如果按键2按下
		{
			LED_Set(LED_OFF)//熄灭LED
			F1btn_back_flag = 1;		//设置按键1返回主页面使能（再按下按键1返回主界面）
			Smoke_UT -= 0.1;		//将阈值减0.1
			if(Smoke_UT<=0)			//防止阈值为负数
				Smoke_UT = 0;
			if(F2btn_back_flag == 1)	//如果按键2返回主页面使能（这时候按下按键2返回主页面）
			{
				F2btn_back_flag = 0;	//将按键1返回主页面失能
				setDisplayMode(NORMAL);	//设置显示模式为正常模式
				continue;
			}
			setDisplayMode(SETUP);	//设置显示模式为设置模式
		}

		LCD_Display();		//在显示LCD上显示画面


		if(usart1Info.InfBit.finishFlag == REC_OK)		//如果串口数据接收成功
		{
				usart1Info.rxBuf[usart1Info.InfBit.dataLen++] = '\0';	//在数组最后添加\0，这样可以截断字符串
				printf("usart1Info.rxBuf:%s\r\n",usart1Info.rxBuf);		//打印字符串
				Info_Alter((char*)usart1Info.rxBuf);							//进行阈值的修改
				usart1Info.InfBit.finishFlag = REC_WAIT;				//将标志位设置成等待接收状态
				usart1Info.InfBit.dataLen = 0;							//将接收的数据长度设置为0
		}

  }
  /* USER CODE END 3 */
}

3、实验现象

实现的功能

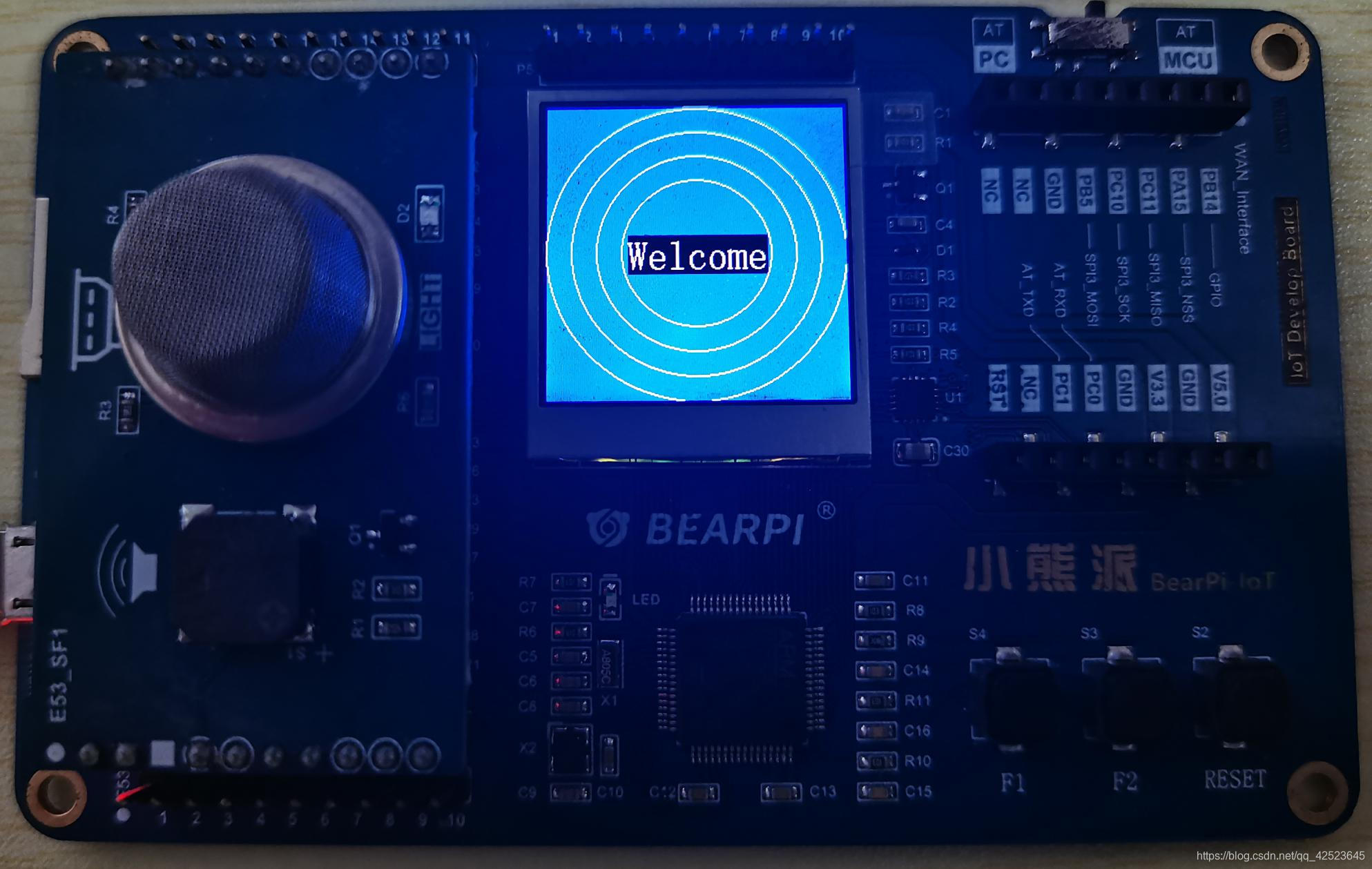

1、给单片机上电会显示欢迎界面然后进入烟雾浓度显示界面
2、按下按键1控制LED点亮，按下按键2控制LED熄灭
3、ADC采集烟雾传感器浓度，并显示到LCD屏幕上

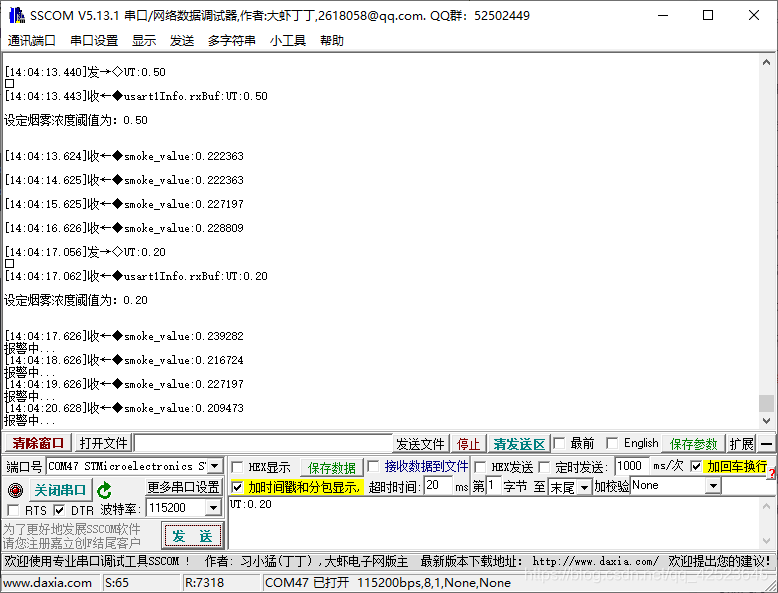

4、通过串口助手向单片机发送阈值设置指令，设置阈值成功后会给串口助手返回修改成功信息
5、烟雾浓度超过所设置的阈值时，触发蜂鸣器报警
6、按下按键1时，就会进入阈值设置画面，再按下按键1，烟雾浓度阈值就会加0.1，当按下按键2的时候就会回到主页面按下按键2时，就会进入阈值设置画面，再按下按键2，烟雾浓度阈值就会减0.1，当按下按键1的时候就会回到主页面

在这里插入图片描述
