[嵌入式]STM32-ESP8266wifi模块实现

1.ESP8266WiFi模块介绍

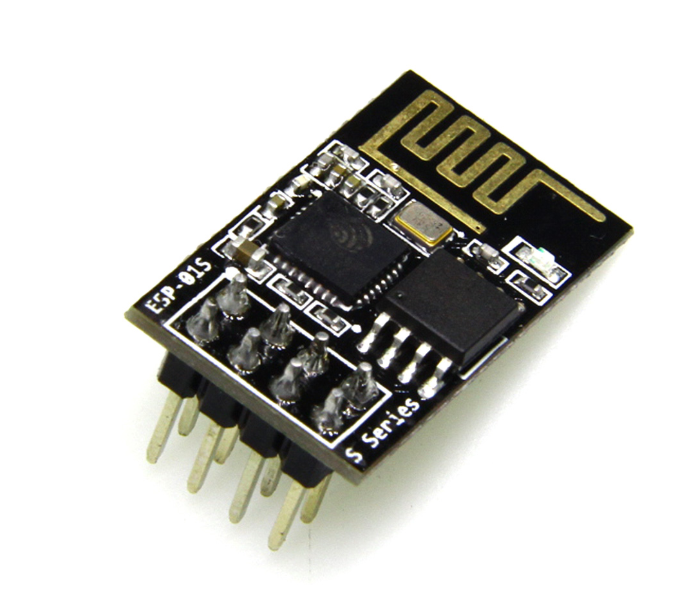

1.1ESP8266wifi 模块

低功耗串口WiFi模块ESP8266内置一个Tensilica（泰思立达） Xtensa架构的32位处理器L106，具有5级流水线(ARM CortexM3是3级流水线)，最大时钟速度为160MHz，可以使用高达16MB的外部SPI Flash。 该模块采用串口与MCU（或其他串口设备）通信，内置 TCP/IP协议栈，能够实现串口与 WIFI 之间的转换。通过该模块，传统的串口设备只需要简单的串口配置，即可通过WiFi传输自己的数据。

wifi模块具有两种模式：AP模式 、Station模式
AP模式：就是我们平常用的热点，如无线路由器，手机热点。
Station模式：就是我们连接这些热点的设备，如手机，iPad，笔记本电脑。

1.2AT命令介绍

我们想要与esp8266wifi模块进行通信，那么就需要AT命令进行。就好比我们要和英国国人进行交流时，我们就要用英语交流。在这里，就需要用到esp8266的AT指令进行和pc之间的通信。
AT 即Attention，它由拨号调制解调器(Modem)的发明者贺氏公司(Hayes)为了控制Modem发明的控制协议。协议本身采用文本，每个命令均以AT打头,因此得名。90年代初，AT指令仅被用于Modem操作。
几年后，主要的移动电话生产厂商诺基亚、爱立信、摩托罗拉和HP共同为GSM 研制了一整套AT指令，其中就包括对SMS的控制。AT指令在此基础上演化并被加入GSM 07．05标准以及现在的GSM07．07标准，其中拨打电话、收发短信、收发传真等全部由AT命令实现。而在随后的GPRS控制，3G模块，以及工业上常用的PDU，均采用AT命令集来控制，这样AT指令也就成为了完全标准化和比较健全的标准。

1.3AT命令格式

AT指令是以AT作为开头，\r\n字符结束的字符串，每个指令执行成功与否都有相应的返回。其他的一些非预期的信息(如有人拨号进来、线路无信号等)，模块将有对应的一些信息提示，接收端可做相应的处理。

注意：不同模块的AT命令可能不一样的，这要对着模块的AT指令手册来查看。可以通过esp8266应答的信息来判断你们之间是否建立通信了。（每当发送一个AT指令之后，相应地就会在结尾给PC发 OK或者ERROR）

原理分析

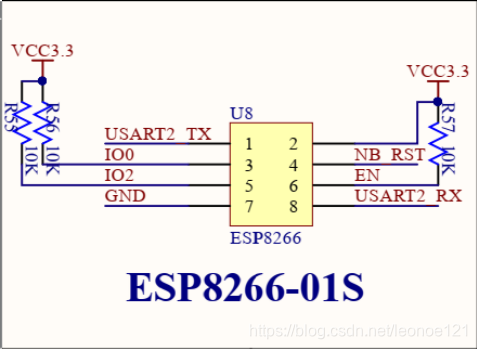

下图是STM32开发板上预留的ESP8266模块接口，由此可知WiFi模块连到了CPU的USART2这个串口上。

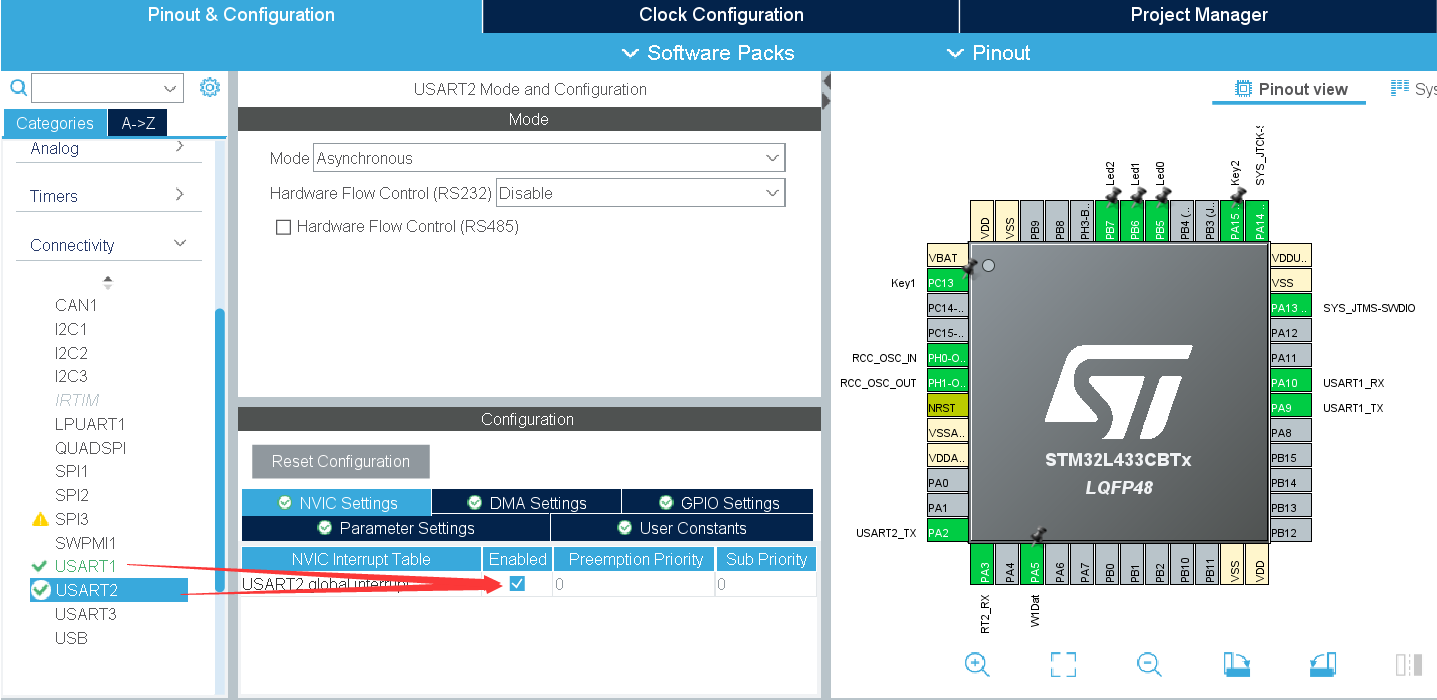

配置使能串口USART1和USART2及中断。

按下CTRL+S生成代码。之后下篇博客会将代码实现写出来。

连接

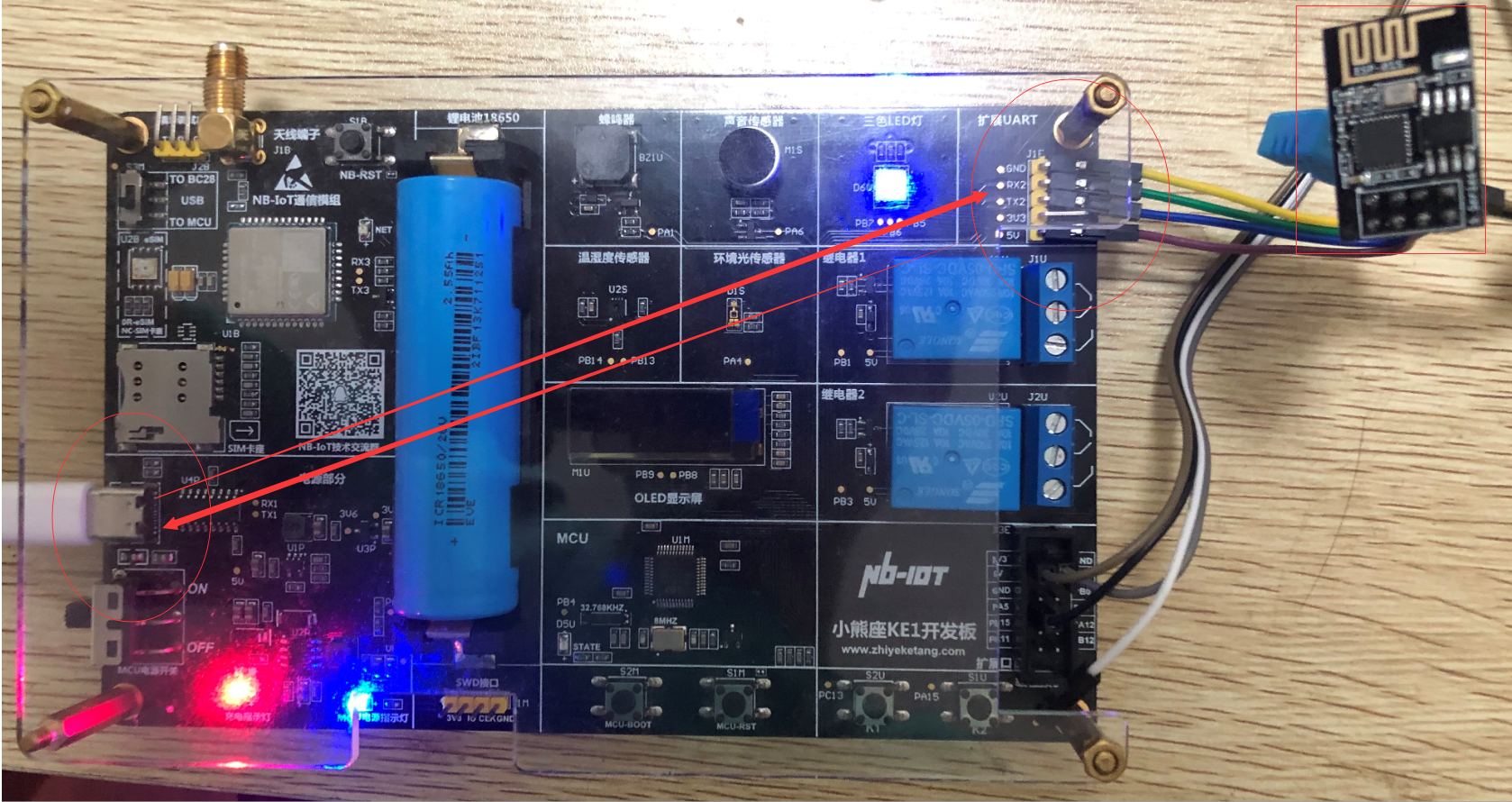

如果我们用AT命令去操作ESP8266模块的话，我们就需要通过USART1,和USART2两个串口 桥接连接来实现通信.

我们通过两个串口来实现PC和ESP8266模块来发送AT指令。进而配置相应的内容。

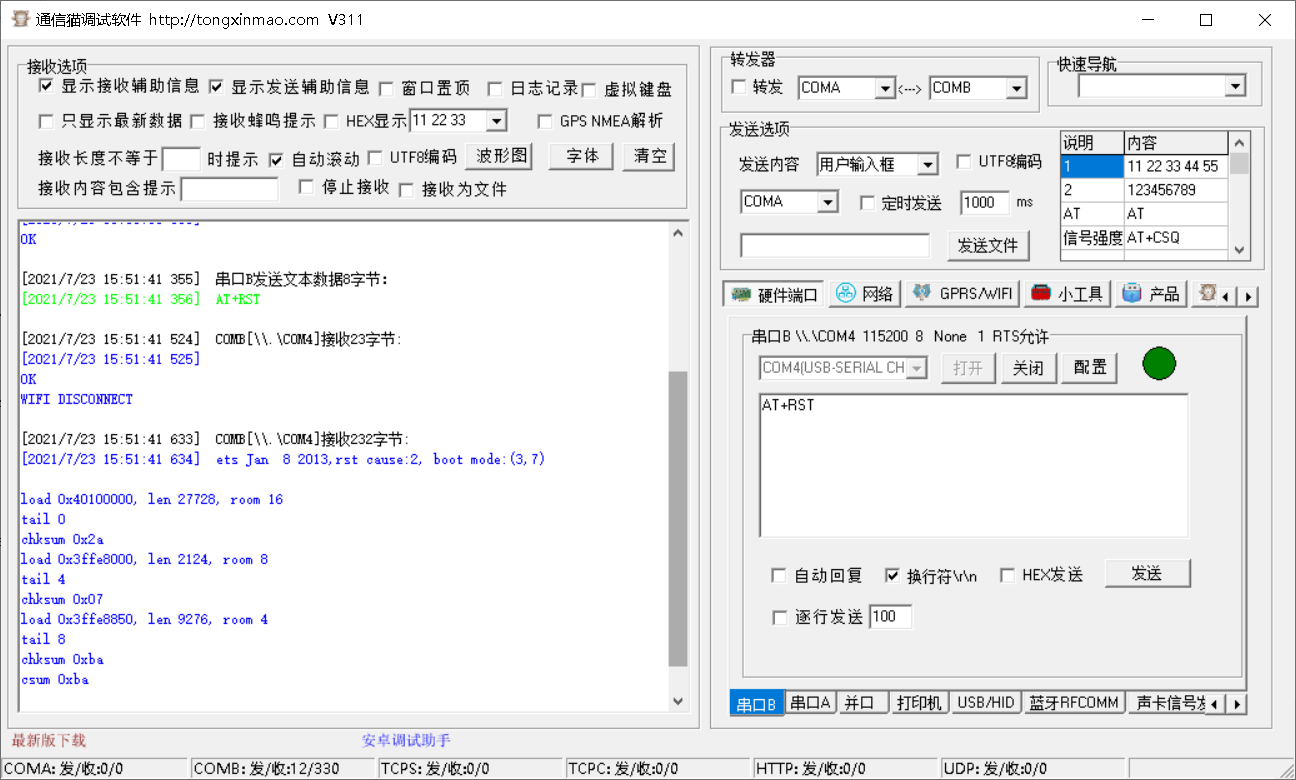

1.AT+RST 重启、复位ESP8266命令
AT AT确认模块是否正常工作

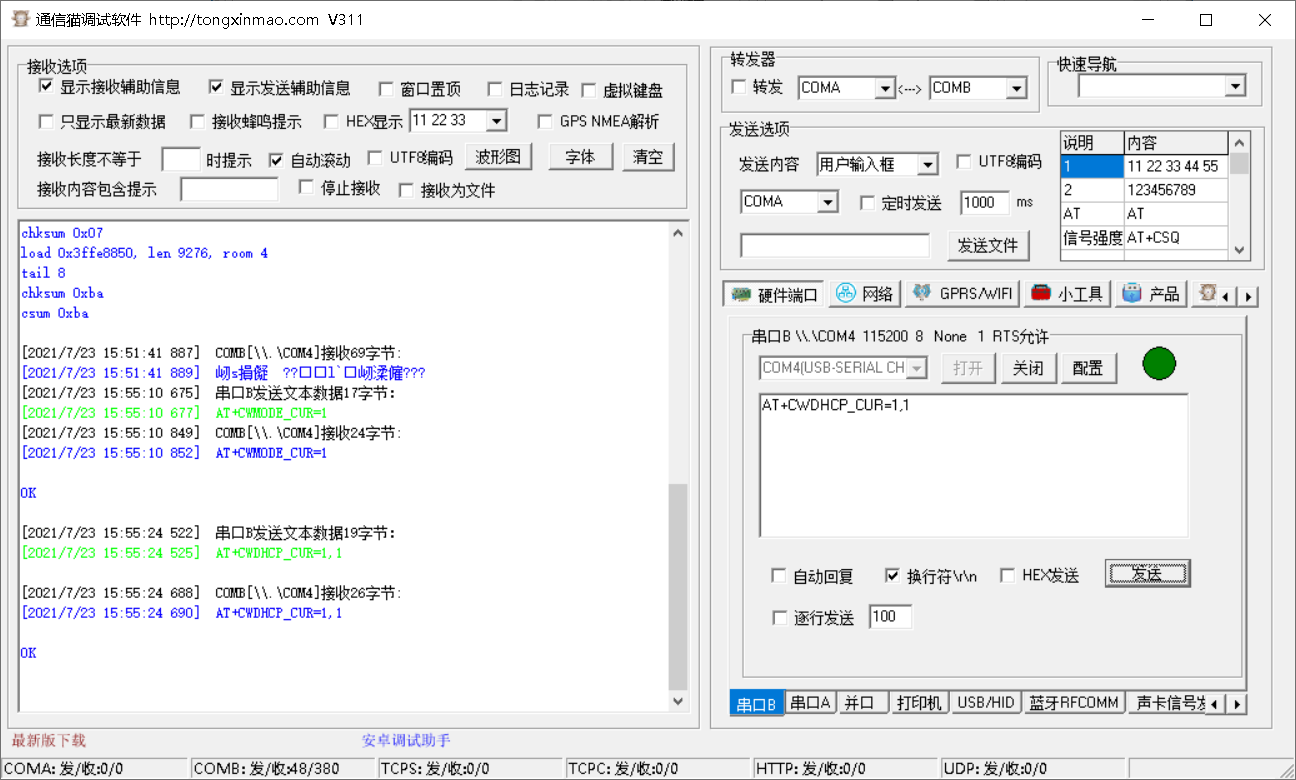

2.AT+CWMODE_CUR=1 设置WiFi为Station模式和使能DHCP服务

这样我们就完成了通过AT指令来配置esp8266WiFi模块的station模式和使能DHCP服务；
然后我们就可以用AT指令去连接我们的路由器，刚才也说过station模式就是我们来连接热点的设备。连接之后我们就可以和局域网内的PC通过TCP连接进行通信。

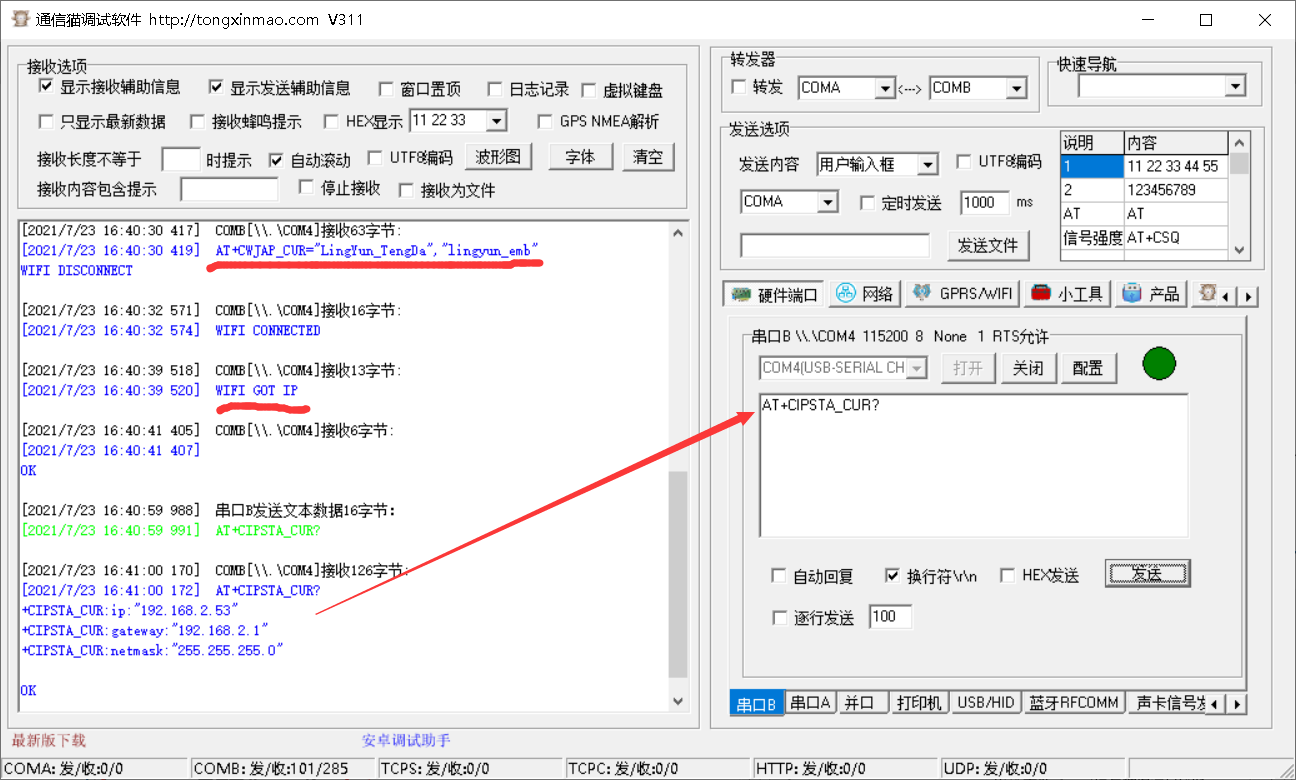

3.AT+CWJAP_CUR=“输入WiFiID”,“输入路由器连接密码” 连接无线路由器

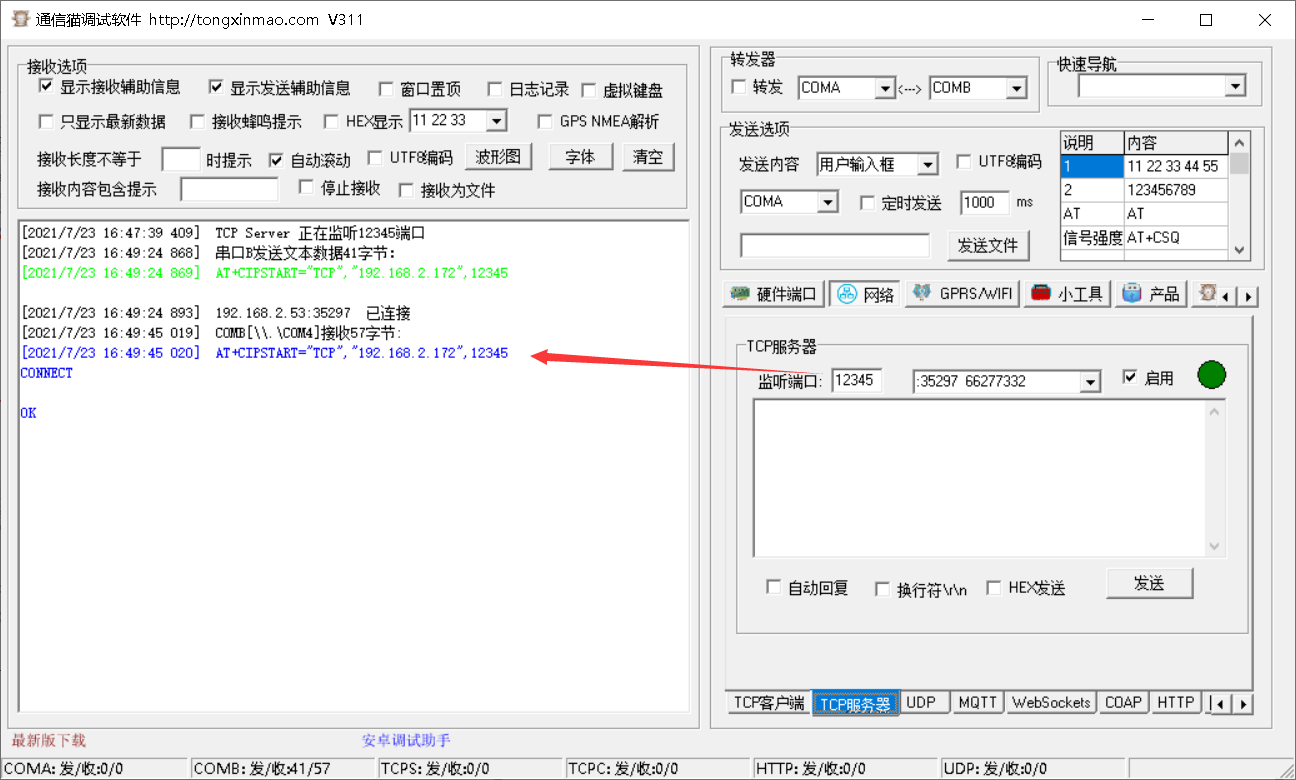

然后我们就可以TCP连接服务器进行数据通信。

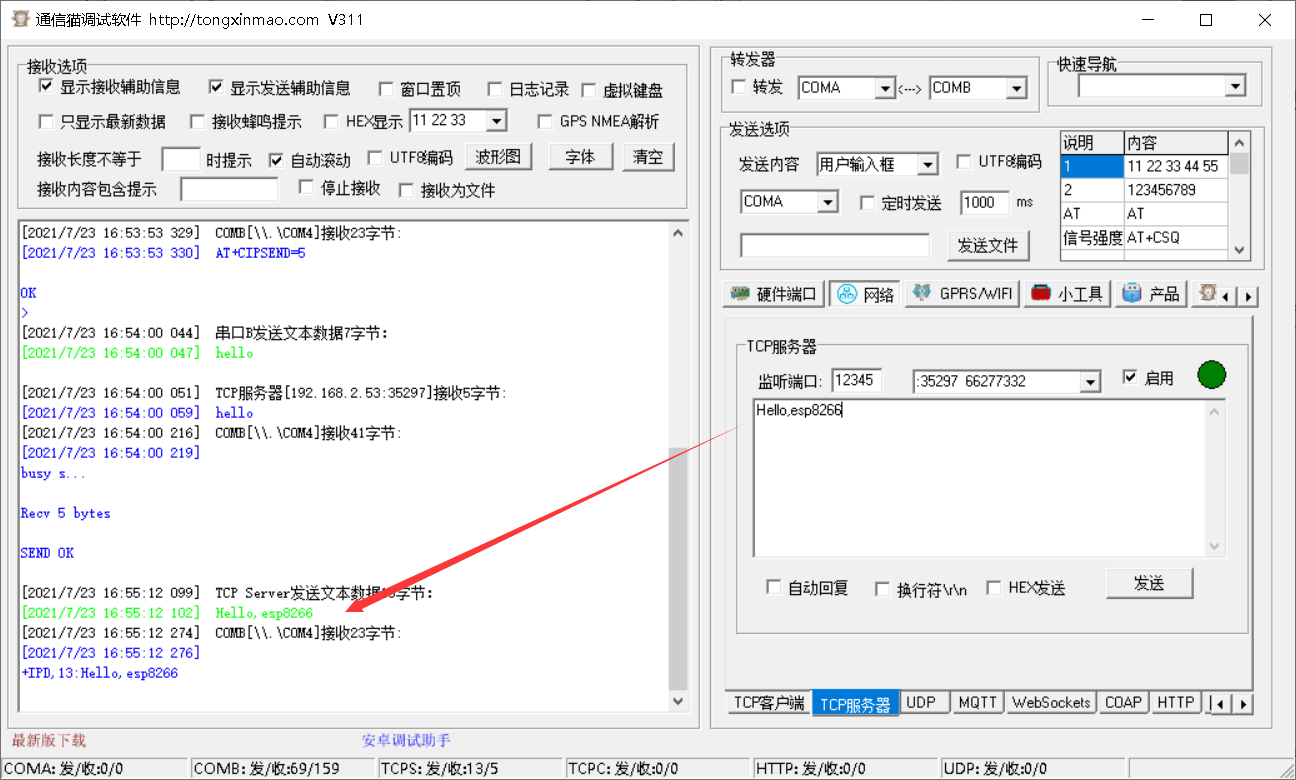

4.AT+CIPSEND=5 发送5个字节数据等收到模块返回 > 后再输入5个字节数据将会通过WiFi模块发送出去。

我们通过”AT+CIPSEND=5“这条命令给ESP8266发送hello，然后可以收到TCP服务器发送回来的信息。所以说，AT命令对操作ESP8266来进行通信非常重要。至此我们完成了通过串口来发送AT命令来完成配置相关内容及TCP连接服务器。如有错误请留言指正，谢谢。
