[嵌入式][STM32CubeMx]IIC储存、读取AT24C02（字符型，int型，float型）

一，STM32CubeMx配置

1,配置RCC

2，配置SYS

3，配置时钟

4，配置工程名，存放地址

5，选择库文件，生成工程

6，配置IIC，保持默认就行

7，生成代码

二，keil代码

AT24C02默认读地址为0xA0，写地址为0xA1

1，储存，读取一个字节

使用函数：
HAL_I2C_Master_Transmit(I2C_HandleTypeDef *hi2c, uint16_t DevAddress, uint8_t *pData, uint16_t Size, uint32_t Timeout)；//写
HAL_I2C_Master_Receive(I2C_HandleTypeDef *hi2c, uint16_t DevAddress, uint8_t *pData, uint16_t Size, uint32_t Timeout);  //读

实例：
uint8_t value1=123;//一个字节数据
uint8_t value2;

int main(void)
{
	printf("-------w/r one bit:-------\r\n");	//读写一个字节
	HAL_I2C_Master_Transmit( &hi2c1,0xA0,&value1,1,100);
	HAL_Delay(500);
	HAL_I2C_Master_Receive(&hi2c1,  0xA1, &value2, 1,100);
	HAL_Delay(500);

	while(1)
	{
	}
}

2，储存，读取一个字符型数组

使用函数：
HAL_I2C_Mem_Write(I2C_HandleTypeDef *hi2c, uint16_t DevAddress, uint16_t MemAddress, uint16_t MemAddSize, uint8_t *pData, uint16_t Size, uint32_t Timeout);
HAL_I2C_Mem_Read(I2C_HandleTypeDef *hi2c, uint16_t DevAddress, uint16_t MemAddress, uint16_t MemAddSize, uint8_t *pData, uint16_t Size, uint32_t Timeout);

实例：
#include "string.h"//头文件，包含strlen函数 ，计算有效字符长度（不包括'\n'）
uint8_t value3[]={"LEN"};
uint8_t value4[4];

int main(void)
{
  printf("-------w/r one arrays:-------\r\n");//读写一个数组
  HAL_I2C_Mem_Write(&hi2c1, 0xA0,0, I2C_MEMADD_SIZE_8BIT,value3,strlen((char*)value3), 100);//此时strlen（）函数返回值为3，表示数组value3中有3个有效字符
  HAL_Delay(500);
  HAL_I2C_Mem_Read(&hi2c1, 0xA1, 0, I2C_MEMADD_SIZE_8BIT,value4,strlen((char*)value3), 100);
  HAL_Delay(500);
  printf("value4: ");
  for(i=0;i<4;i++)
  printf("%c",value4[i]);
  printf("\r\n");

  while(1)
  {
  }
}

3，储存，读取一个实数（int ，float）

#include "string.h"//头文件，包含strlen函数 ：计算有效字符长度（不包括'\n'）
#include <stdlib.h>//头文件，包含atof函数：将数字型字符，转换为float型数据

uint16_t i;
float flt=445.1;
float out=0;

int main(void)
{
	printf("-------w/r one float:-------\r\n");//读写一个浮点型
	i=AT24_Writefloat(6,flt);//从地址6开始写入一个浮点型数据，返回储存所需字节数
	HAL_Delay(500);
	printf("fl1oat: %g\r\n",AT24_Readfloat(6,i));//从地址6开始读取一个（存储字节数为i的）浮点型数据
	while(1)
	{
	}
}

自定义函数

/**
*从地址address开始储存一个float型数据
*返回数据所占字节数
**/
uint8_t AT24_Writefloat(uint16_t address,float array)
{
	uint16_t add;
	uint8_t WriteBuffer[32];
	add=address;
	sprintf((char*)WriteBuffer,"%g",array);//将float型数据转换为字符型，
	if(HAL_I2C_Mem_Write(&hi2c1, 0xA0, add, I2C_MEMADD_SIZE_8BIT,WriteBuffer,strlen((char*)WriteBuffer), 100)==HAL_OK)
	return strlen((char*)WriteBuffer); //成功返回储存所需字节大小
	else return 0;	//失败返回0
}

/**
*从地址address开始读取一个float型数据
*FloatLen数据所占字节数
**/
float AT24_Readfloat(uint16_t address,uint16_t FloatLen)
{
	uint8_t ReadBuffer[32];
	float	FloatValue;
	if(HAL_I2C_Mem_Read(&hi2c1, 0xA1, address, I2C_MEMADD_SIZE_8BIT,ReadBuffer,FloatLen, 100)==HAL_OK)
	FloatValue = atof((char*)ReadBuffer);
	return (float)FloatValue;
}

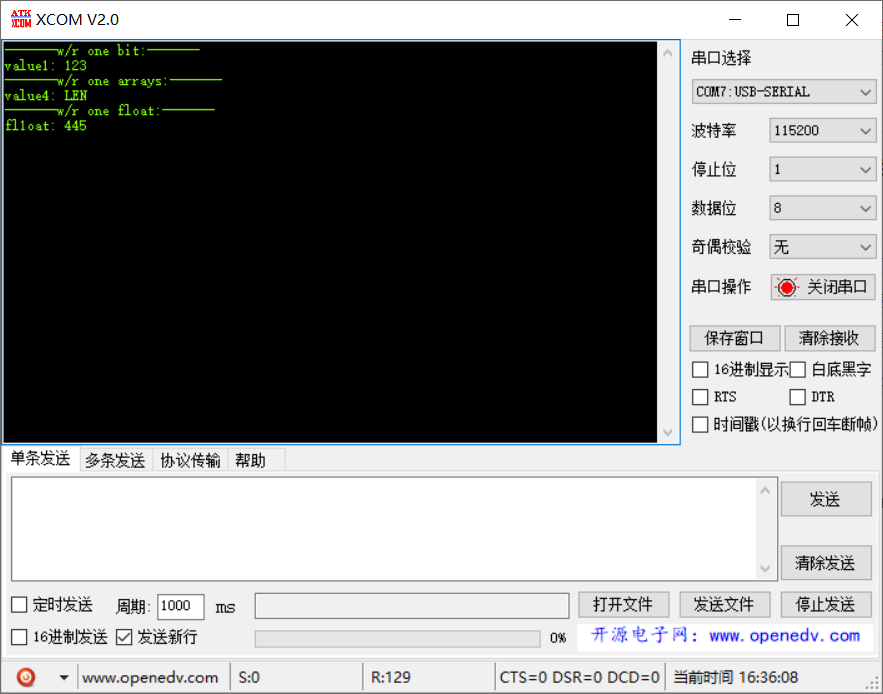

结果：
