step1 stm32_3pin_to_fpga_input

fpga_spi_input

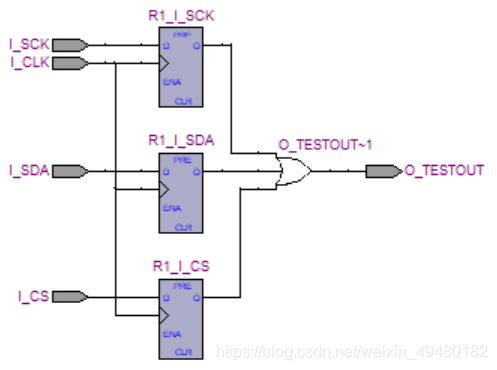

简单用CS ,CLK,SCLK控制SDA输出
在这里插入图片描述
输出：assign O_TESTOUT = R1_I_CS | R1_I_SDA| R1_I_SCK;

stm32_gpio_wave_3pin

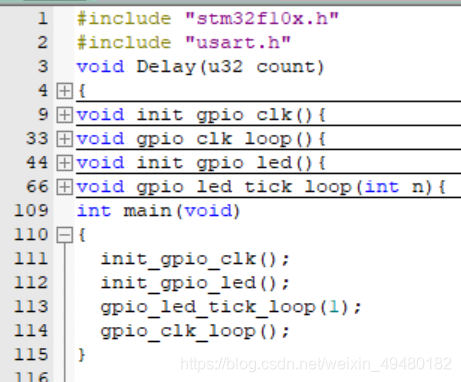

对main函数中使用到的函数进行定义，有初始化时钟、引脚的，对时序设置的，在main函数中只通过引用函数来实现功能

step2 stm32_spi_to_fpga_input

fpga_spi_input

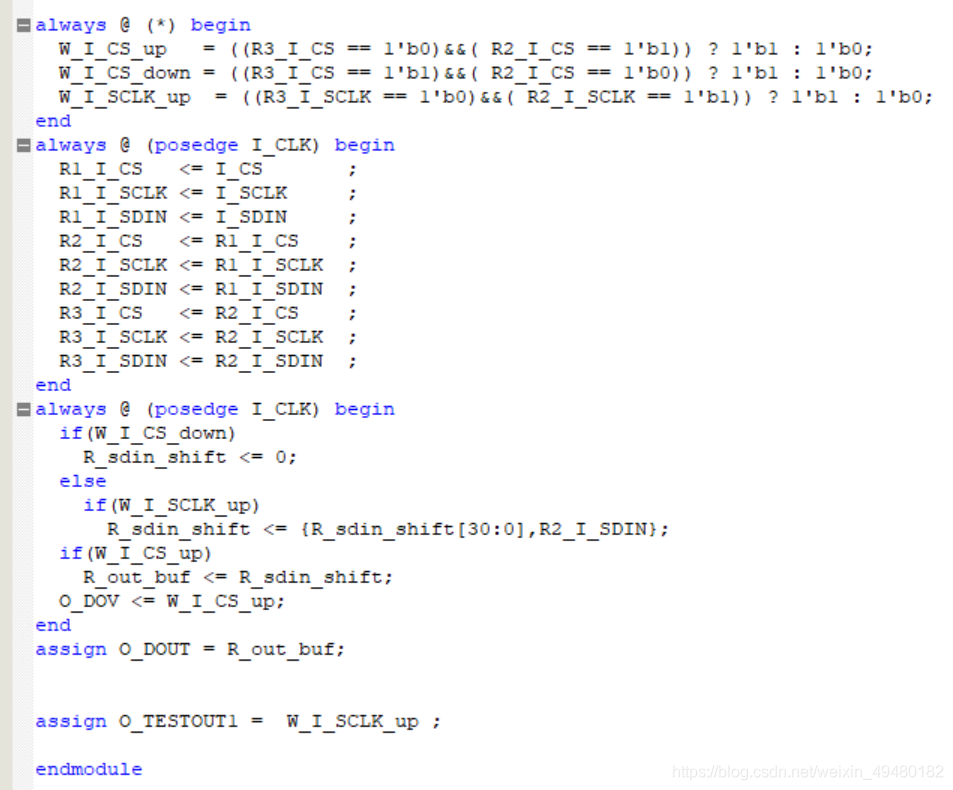

对CS、SCLK的下降沿，上升沿的判断，使用？：来幅值给W_I_CS_UP这几个变量。CS、SCLK用多个D触发器就是为了判断两个时间周期里面是否发生跳变，是什么跳变。同时为了时钟同步，对CLK也做多级D触发器。
在CS的下降沿读入串行的IN，经过SCLK上升沿的移位后在CS的上升沿幅值给buf变量后并行输出，这个程序是32位输出的。
在这里插入图片描述

stm32_spi_to_fpga_input

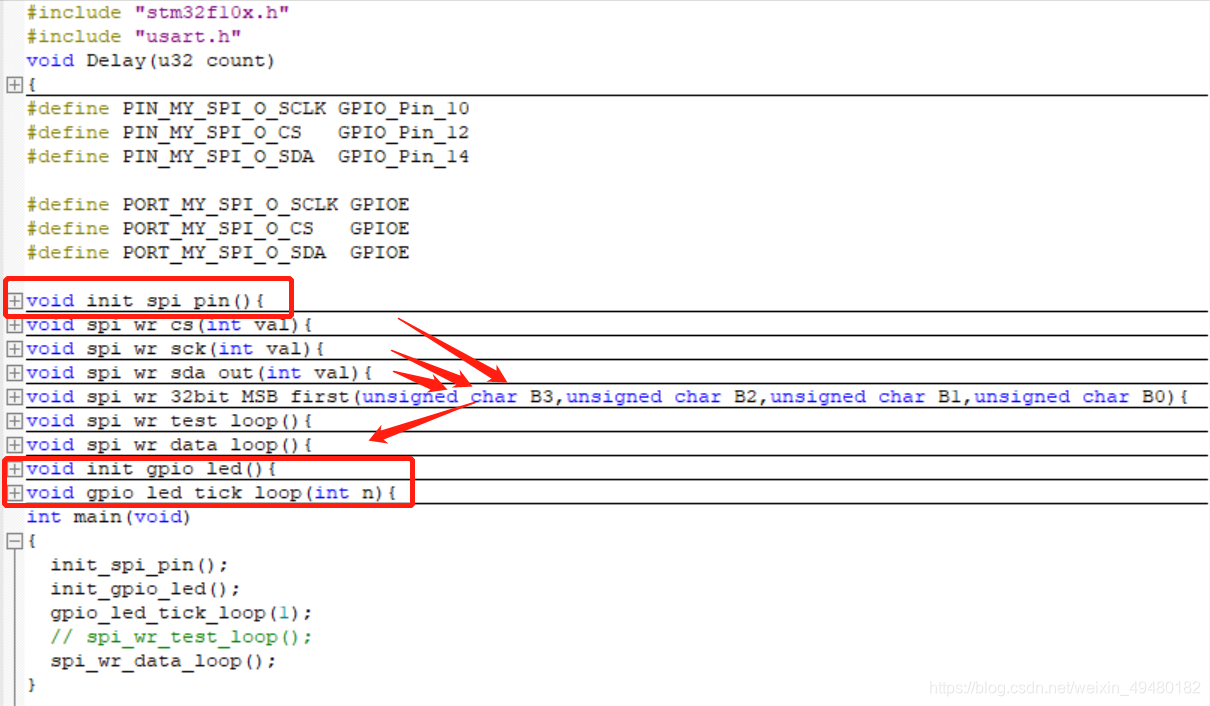

与step1相同的是初始化和LED时序
输出32位数据，要分成4次，每次8位
在这里插入图片描述

step3 stm32_spi_write_fpga_addr_decode

fpga_spi_input_bus_addr_decode

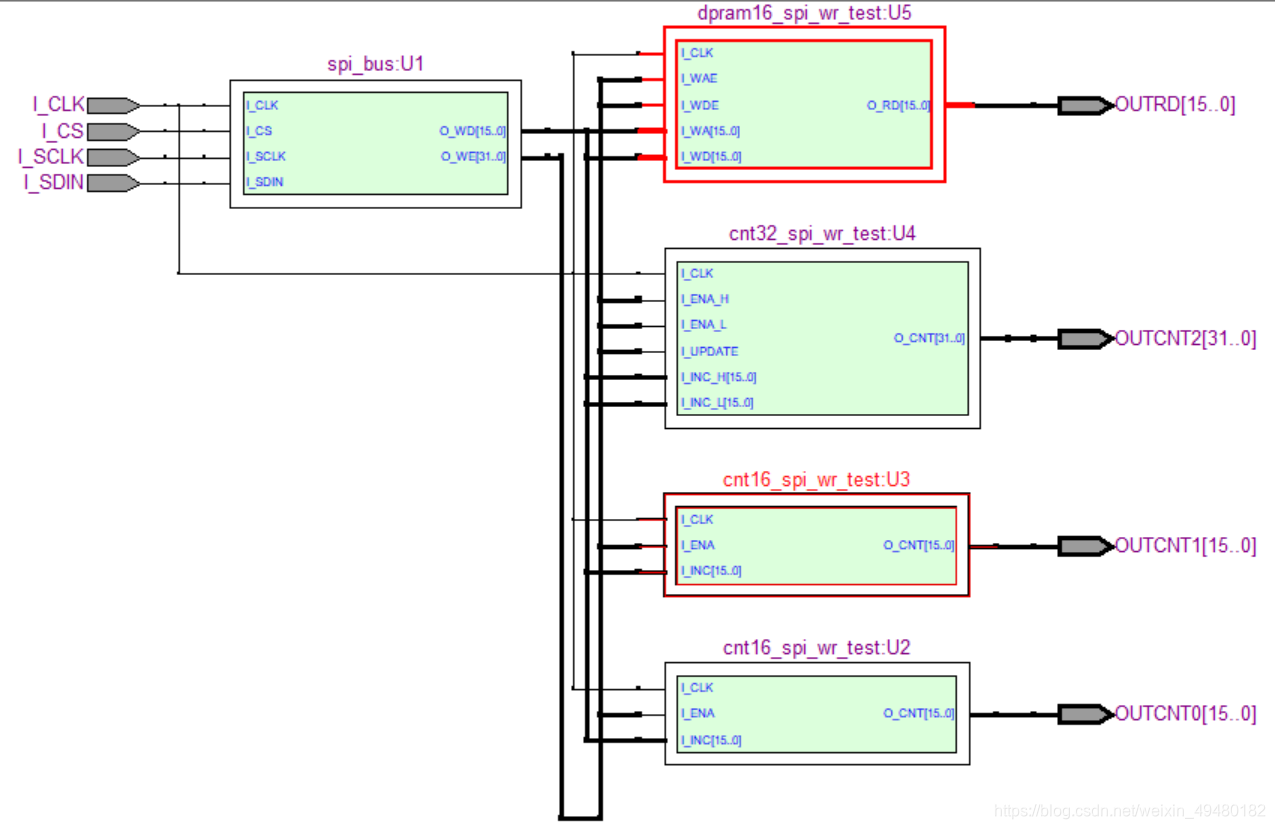

RTL视图

module spi_bus(//
  I_CLK     ,
  I_CS      ,
  I_SCLK    ,
  I_SDIN    ,
  O_WD      ,
  O_WE      ,
  O_TESTOUT1);

input I_CLK    ;
input I_CS     ;
input I_SCLK   ;
input I_SDIN   ;

output [16-1:0] O_WD   ;
output [32-1:0] O_WE   ;
output            O_TESTOUT1;

wire[32-1:0] W_U_spi_O_DOUT;
wire         W_U_spi_O_DOV ;

spi_in_to_parallel_data_out U_spi_s2p(
  .I_CLK     (I_CLK ),
  .I_CS      (I_CS  ),
  .I_SCLK    (I_SCLK),
  .I_SDIN    (I_SDIN),
  .O_DOUT    (W_U_spi_O_DOUT),
  .O_DOV     (W_U_spi_O_DOV ),
  .O_TESTOUT1());

wire [16-1:0]   W_U_dec_O_DAT;
wire [32 -1:0]  W_U_dec_O_DOV;


addr_decode U_decode(
  .I_CLK      (I_CLK                ),
  .I_ENA      (W_U_spi_O_DOV        ), // input enable
  .I_DIN      (W_U_spi_O_DOUT[15: 0]),
  .I_AIN      (W_U_spi_O_DOUT[31:16]),
  .O_DAT      (W_U_dec_O_DAT        ),
  .O_DOV      (W_U_dec_O_DOV        ),
  .O_TESTOUT1 ());

assign O_WD = W_U_dec_O_DAT;
assign O_WE = W_U_dec_O_DOV;

在这里插入图片描述
