课程设计要求
通过对硬件编程，将图形、文字、动画存储在E2PROM中，通过计数器控制图形、文字、动画的地址，在利用显示矩阵显示出来。系统所显示的内容可反复循环，直至手动或加压清零，便可回到初始地址。
1）设计脉冲产生电路、图形控制电路和存储电路；
2）用发光二极管点阵（8×8）作为显示电路，显示内容的动面感要强。
3）图形能连续循环，图形大于64幅，图形显示间隔在20ms～2s范围内连续可调；
4）能手动和加压清零功能，有自动选画功能；
5）完成电路全部设计后，通过实验箱验证设计课题的正确性。
各个部分原理分析
总设计流程图。
脉冲发生电路，由555定时器
555定时器-双稳态触发
高电平：t_p1≈0.7(R_1+R_2 )C
低电平：t_P2≈0.7R_1 C
周期：T=0.7(2R_1+R_2 )C
占空比：q=(R_1+R_2)/(2R_1+R_2 )
设计思想
在低脉冲，通过计数器，将脉冲转换进制输出，然后控制EEPROM地址输出，但由于地址对应输出的只有8位，而彩灯有64个，明显不行，与是，想到了人类的视觉暂留，我门在低脉冲产生的数据，高出3位，然后让高脉冲控制低3位，在视觉暂留情况下，迅速输出8个EEPROM的数据（如果脉冲不够高时，就看到是一串亮点），然后用74ls138译码器与对应输出。例：低脉冲数据为000110（对应A8A7A6A5A4A3)也就是高六位对应的地址，然后就是低三位快速扫描，在高脉冲的情况下，迅速产生0-7的二进制数，使地址在000110 000到—到000110 111不断显示，于是短时间输出64个信号，但是为了不让其他列的影响，于是想到74ls138译码器，在每次显示时，只有一列是导通的，于是64个led可以独立显示了。
计数原理
两个74ls161设计64进制是最基础的。（由于新手的原因，打字慢，博客文档还不太会，这里没有详细描述）
这里通过两个74ls161设计64进制，同步时钟，异步复位法，同时用同步置位法选画（这时当LD为低电平，要改脉冲，且要触发一次上升沿：如原理图的单刀双掷开关）
显示模块
（1）显示模块，是用目前模电最简单的74ls48，但只能显示小于10的，超过就会乱码，所以，设计成8进制。
（2）注意，按键为了保险起见，都要上拉电阻。

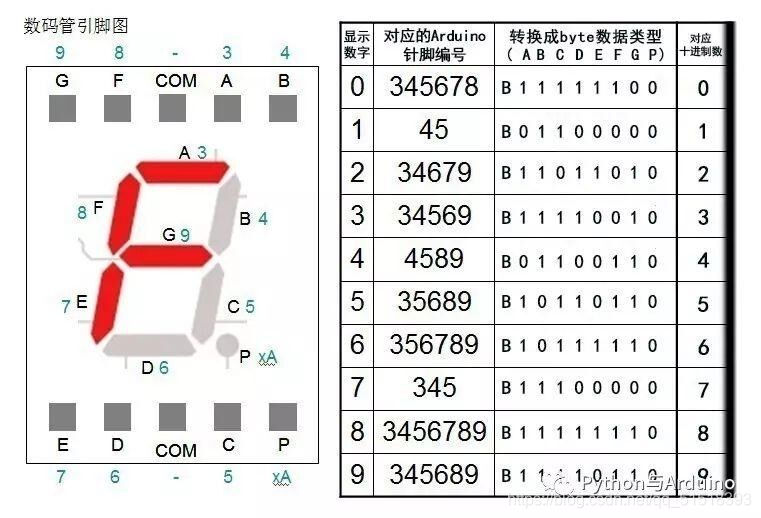

（3）彩灯管脚（彩灯管脚不是顺次排列的）
编程方法
如果学过单片机的用keil编写16进制（HEX）文件最好了。上面是用Proteus画的电路，可以现成仿真。当然这里也有专门16进制转换软件。（包括取模软件）https://download.csdn.net/download/qq_51518393/20450915（keil，取模软件）
https://download.csdn.net/download/qq_51518393/20450949（Proteus）
