[嵌入式]CUBEMX配置STM32F407实现串口RXNE+IDLE中断收发数据

CUBEMX配置RXNE+IDLE中断收发数据

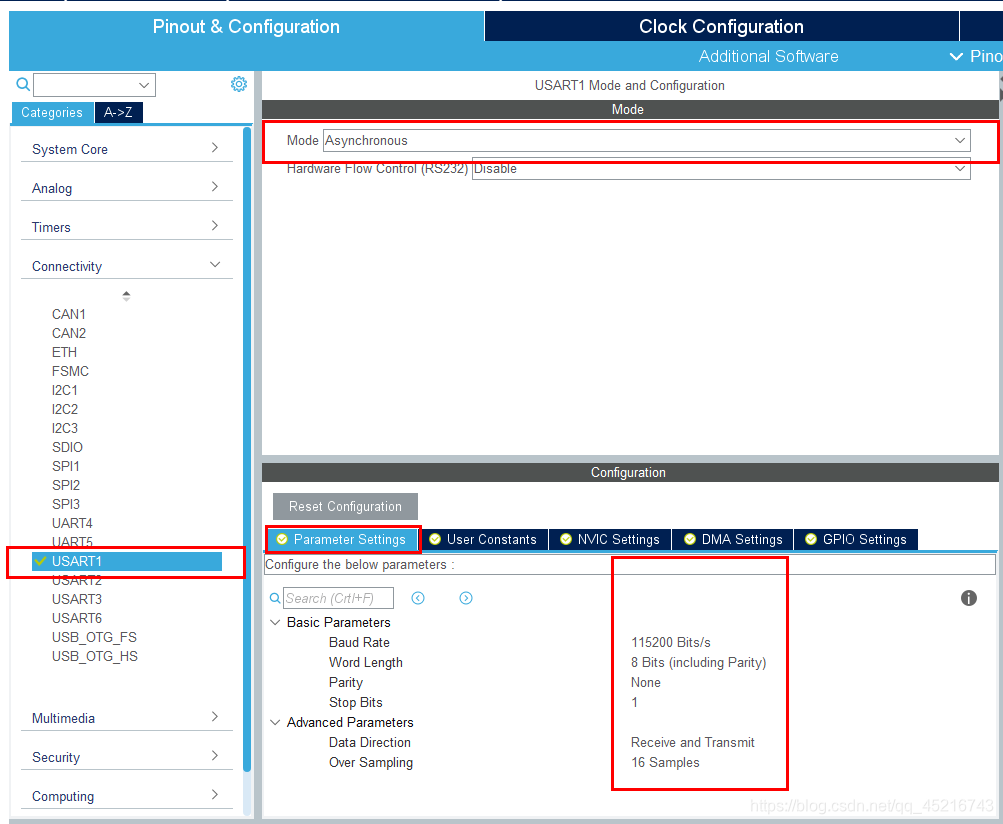

1、使能串口异步通信并配置波特率、数据位、停止位、校验位、串口发送和接收等参数

在这里插入图片描述

2、打开串口中断

在这里插入图片描述

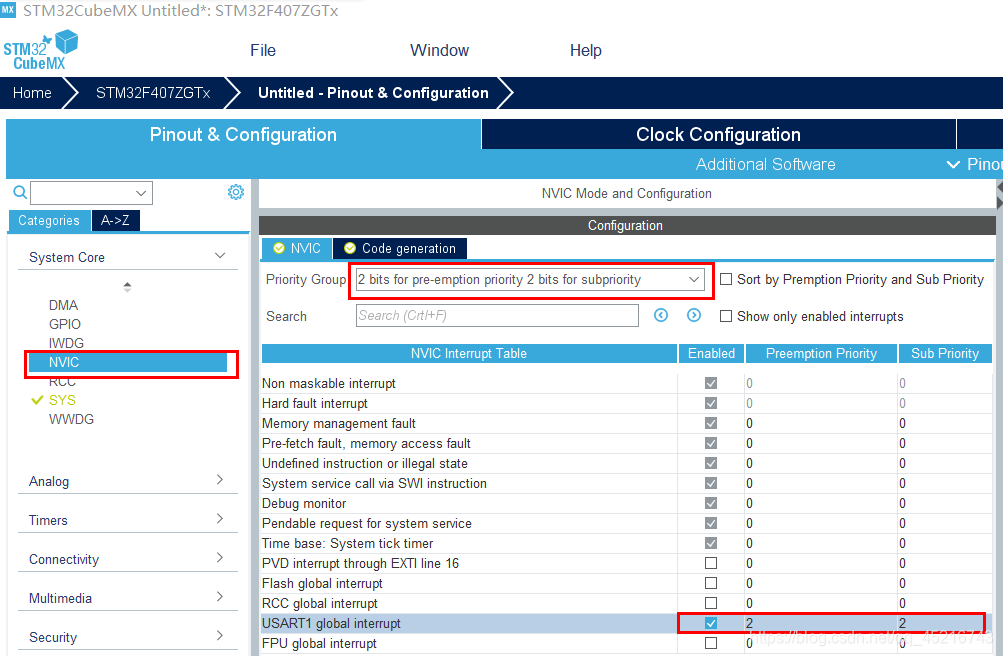

3、更改优先级分组和串口抢占优先级、响应优先级（如果觉得不需要也可以不修改）

在这里插入图片描述

4、生成工程后定义相关变量

volatile uint8_t rx_len=0;//串口接收数据的长度
uint8_t rx_flish=0;//串口接收完成标志
uint8_t rx_temp[1];//串口接收单个字节缓存区
uint8_t rx_buff[100];//串口接收数据缓存区

5、在主函数中添加开启串口中断的函数

  __HAL_UART_ENABLE_IT(&huart1,UART_IT_IDLE);//开启IDLE中断
  HAL_UART_Receive_IT(&huart1,rx_temp,sizeof(rx_temp));//开启接收中断

6、编写中断回调函数

//接受完单个字节中断
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
	if(huart->Instance == USART1)
	{
		rx_buff[rx_len++]=rx_temp[0];
		HAL_UART_Receive_IT(&huart1,rx_temp,sizeof(rx_temp));
	}
}

//接收完成一帧数据中断即串口空闲中断
void USER_UART_IDLECallback(UART_HandleTypeDef *huart)
{
	if(huart->Instance == USART1)
	{
		if(RESET != __HAL_UART_GET_FLAG(&huart1, UART_FLAG_IDLE))
		{
			__HAL_UART_CLEAR_IDLEFLAG(&huart1);//清除IDLE标志位（重要）
			HAL_UART_Transmit(&huart1,rx_buff,rx_len,100);//发送串口接收到的数据
			rx_len=0;
		}
	}
}

7、在串口中断中添加IDLE中断函数

打开stm32f4xxit.c找到相关函数并完成添加，记得要先使用extern关键字在该.c文件里声明
因为这个IDLE回调函数是我们自己写的，HAL里并没有这个函数

void USER_UART_IDLECallback(UART_HandleTypeDef *huart);

void USART1_IRQHandler(void)
{
  /* USER CODE BEGIN USART3_IRQn 0 */

  /* USER CODE END USART3_IRQn 0 */
  HAL_UART_IRQHandler(&huart1);
  /* USER CODE BEGIN USART3_IRQn 1 */
  USER_UART_IDLECallback(&huart1);
  /* USER CODE END USART3_IRQn 1 */
}
