文章目录

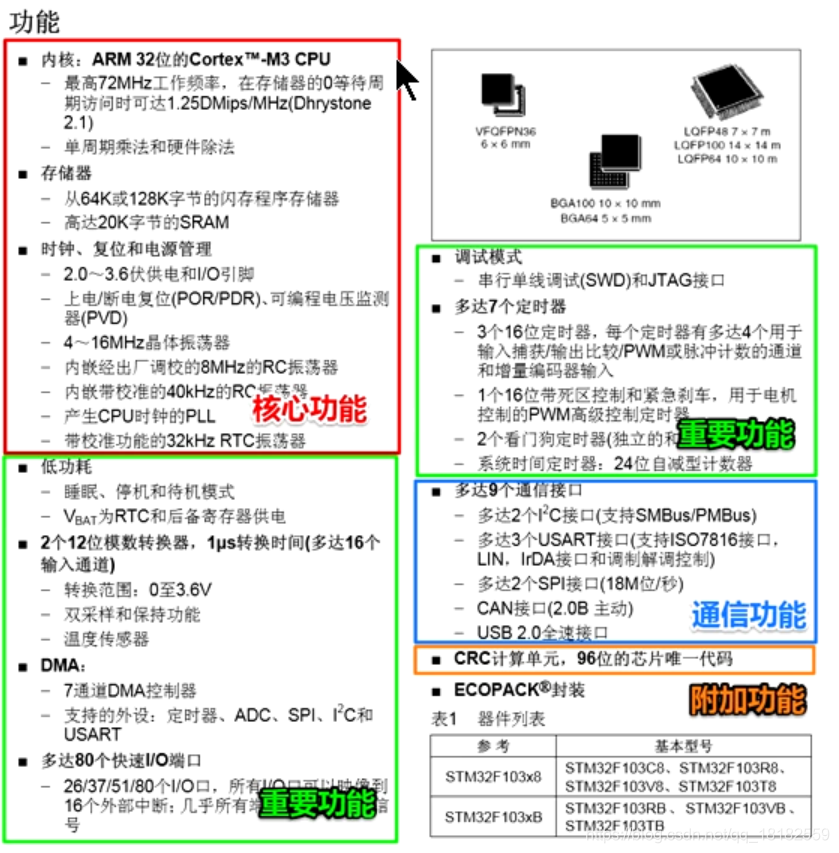

- F103的功能分类
核心功能：缺一不可，缺少任何一个都不能工作。
重要功能：根据每一款单片机的不同，具有不同的偏重点。多为帮助内核做一些内核不能做的事情。
通信功能：单片机行业成熟，许多公司设定了一些接口协议（行业标准）如IIC/CAN.比IO口的通信效率高。
附加功能：可有可无，锦上添花。
- 补充（手册P7)
2.3.6 外部中断/事件控制器(EXTI) 外部中断/事件控制器包含19个边沿检测器，用于产生中断/事件请求。每个中断线都可以独立地配置 它的触发事件(上升沿或下降沿或双边沿)，并能够单独地被屏蔽；有一个挂起寄存器维持所有中断请求的状态。EXTI可以检测到脉冲宽度小于内部APB2的时钟周期。多达51个通用I/O口连接到16个外 部中断线。
2.3.7 时钟和启动 系统时钟的选择是在启动时进行，复位时内部8MHz的RC振荡器被选为默认的CPU时钟，随后可以 选择外部的、具失效监控的4~16MHz时钟；当检测到外部时钟失效时，它将被隔离，系统将自动地切换到内部的RC振荡器，如果使能了中断，软件可以接收到相应的中断。同样，在需要时可以采取 对PLL时钟完全的中断管理(如当一个间接使用的外部振荡器失效时)。
多个预分频器用于配置AHB的频率、高速APB(APB2)和低速APB(APB1)区域。AHB和高速APB的最 高频率是72MHz，低速APB的最高频率为36MHz。参考图2的时钟驱动框图。
2.3.7 时钟和启动
系统时钟的选择是在启动时进行，复位时内部8MHz的RC振荡器被选为默认的CPU时钟，随后可以选择外部的、具失效监控的4~16MHz时钟；当检测到外部时钟失效时，它将被隔离，系统将自动地
切换到内部的RC振荡器，如果使能了中断，软件可以接收到相应的中断。同样，在需要时可以采取对PLL时钟完全的中断管理(如当一个间接使用的外部振荡器失效时)。
多个预分频器用于配置AHB的频率、高速APB(APB2)和低速APB(APB1)区域。AHB和高速APB的最高频率是72MHz，低速APB的最高频率为36MHz。参考图2的时钟驱动框图。
2.3.8 自举模式 在启动时，通过自举引脚可以选择三种自举模式中的一种： ● 从程序闪存存储器自举 ● 从系统存储器自举 ● 从内部SRAM自举
自举加载程序(Bootloader)存放于系统存储器中，可以通过USART1对闪存重新编程。更详细的信息，请参考应用笔记AN2606。
3.STM32f103系统框图（手册P11)
看懂这副框图尤为重要。在今后的实验中我们会经常用到。
图源自：杜洋电子
