[嵌入式]自制ST-Link-V2.1

自制ST-Link-V2.1

前言

作为一名嵌入式开发者，平时肯定少不了接触各种仿真烧录器，常见的有ST-Link、JLink、DAP-Link等。平时能买到的这些烧录器，总觉的不够完美，不够精致。这怎么能忍！所以打算自己做一个，先拿ST-Link开刀，以后可能还会自制JLink和DAP-Link。

简介

官方推出ST-Link有多个版本，在官方文档《TN1235》中有介绍。常用的就以下两种。

1. ST-LINK/V2：支持STM32和STM8调试，不带虚拟串口，这是最常见的，绝大多数开发者平时用的就是这款；
2. ST-LinkV2-1：仅支持STM32调试，带虚拟串口和虚拟U盘下载，ST官方的Nucleo系列评估板上面板载的ST-Link就是这个版本。

我平时并不怎么用到STM8的开发，并且串口实在是太重要了呀，能省一个串口助手多好。所以我肯定是选则ST-LinkV2-1的。

原理图设计

原理图可以参考官方的文档。不过我还是选择参考（照搬）正点原子的原理图，毕竟简化过的图，比较好“参考”。设计软件用的是AD20。上图

上图基本照搬正点原子的原理图，唯一不同的就是我改了USB的接口类型，这都什么年代了，肯定要上TypeC啊！虽然要多一根数据线，但是比直接把烧录器插在USB扩展坞上要优雅。

PCB&焊接

特意花时间找齐了所有元器件的3D模型，当然这一步不是必须的，但是这样看着就很优雅。顺便推荐一个下载3D模型资源的网站，https://www.3dcontentcentral.cn/，几乎常见元器件的3D模型都能找到，特别好用。

投板，打样。

N天后。

烧录固件

在正式成为ST-Link之前，还需要借助其它的ST-Link给它注入灵魂——烧录固件。

使用软件STM32 ST-LINK Utility给我们的ST-Link烧录STLinkV2.J28.M18版本的固件。

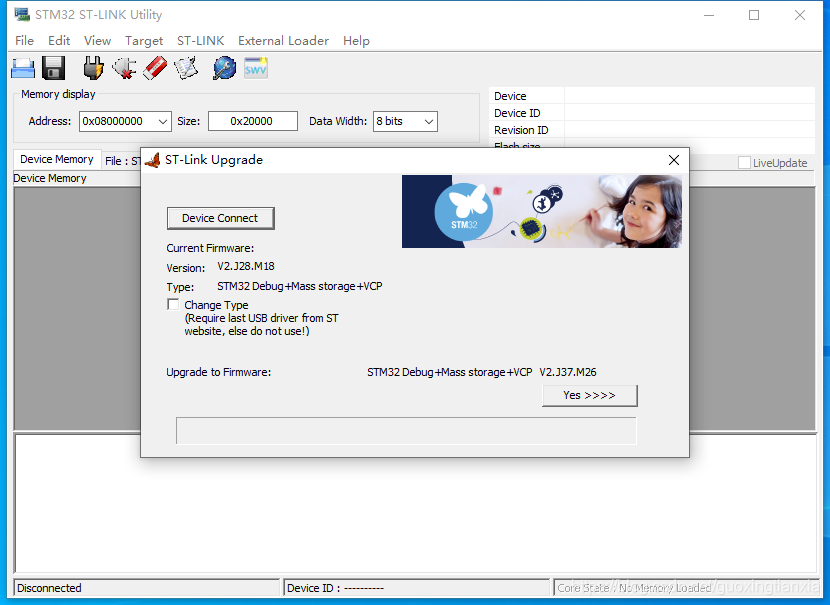

然后用typeC数据线将烧录好固件的ST-Link连接至电脑，还是用STM32 ST-LINK Utility软件，进行固件升级ST-LINK --> Firmware update --> Device Connect --> Yes。大功告成！
