额..小菜鸡写的程序刚刚开始学习51算是一次比较菜的作品，自己也总结一下
这次需要的模块有
1 蜂鸣器报警摸块
2 1602液晶显示模块
3.ds158b20模块
4.AT24C02C存储器
5EEPROM(IIC总线)
6小小电机可笑可笑
主要功能
1.温度报警器（DS18B20+LCD1602+电机风扇+蜂鸣器+stc89c52）
（1）LCD实时显示温度，温度报警上下限
- 按下按键可以调整温度报警上下限
- 温度超过上限时风扇转动+蜂鸣器报警，温度低于下限蜂鸣器报警
3? 通过串口发送命令可以查询温度、调整温度报警上下限
按下按键可以将温度上下限数据存入EEPROM芯片中，按下复位键后温度上下限不会初始
**************************************************************************************************************华丽的分割线? ?
下面是不那么完美的程序，哈哈有时我自己也看不懂-----，----
*************************************************************************************************************
下面是各种引脚接口的定义
#include <rge.51.h>
#definde uchar unsigned char
#definfe uint unsigned int
uchar code table[]="NOW is";
uchar table1[]="TH:000";
uchar code table2[]="TH:000";
unsigned char code wendu[]="0123456789";
uint,count,shi,fen,miao,s1number,s2,tempH，tempL；
sbit Le=P2^7; //1602液晶信号使能接口
sbit led1=P2^0; //超温报警灯
sbit led2=P2^1; // 跳闸指示灯
sbit RS=P2^6; //数据命令选择端
sbit RW=P2^5; //读写选择端
sbit key1=P3^1; //设置按键
sbit key2=P3^0; //加操作按键
sbit key3=P3^2; //减操作按键
sbit scl=P2^1; //数据线上升沿数据写人 下降沿数据独处
sbit sda=P2^0; //控制线接口
sbit DQ=P3^7; //DS18B20数据接口
sbit speak=P1^6; //蜂鸣器报警
uchar num;
uint num1,num2;
下面是EEPROM的初始化程序主要时看时序图写的，通过掉电存储芯片读写程序

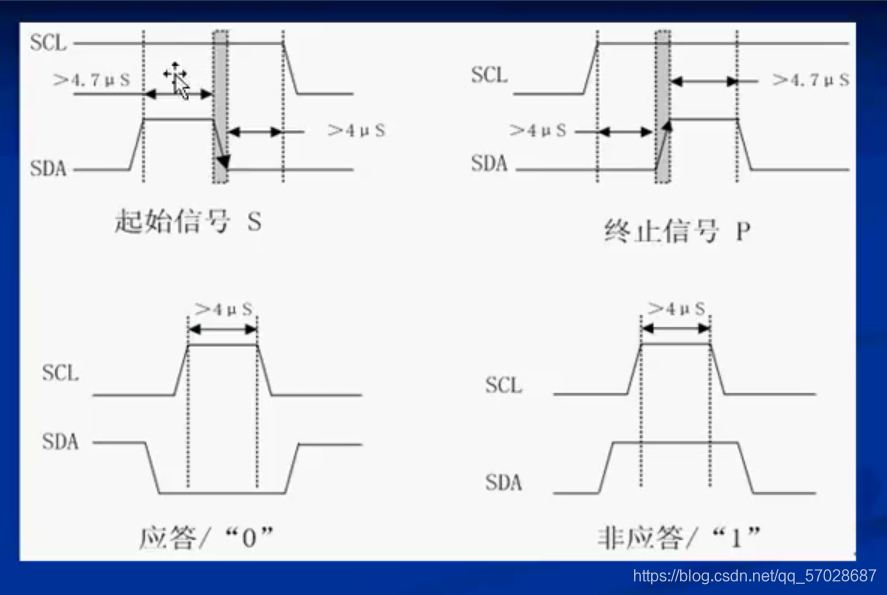

先通过时序写起始信号和终止信号然后写字节和读字节EEPROM比较难这是觉得有点抽象
//*******************************存储芯片掉电读写程序*****************************//
void delay1()
{
;
}
void start() //起始信号通过起始信号：在SCL时钟信号在高电平期间SDA信号产生一个下降沿
{
sda=1;
delay1();
scl=1;
delay1();
sda=0;
delay1();
}
void stop() //停止信号 终止信号：在SCL时钟信号高电平期间SDA信号产生一个上升沿
{
sda=0;
delay1();
scl=1;
delay1();
sda=1;
delay1();
}
void respons() //应答信号
{
uchar i;
scl=1;
delay1();
while((sda==1)&&(i<250)) i++;
scl=0;
delay1();
}
void init1() //2402c初始化
{
sda=1;
scl=1;
}
void write_byte(uchar date) //写一个字节通过I2C发送一个字节。在SCL时钟信号高电平期间，保持发送信号SDA保持稳定
{
uchar i,temp;
temp=date;
scl=0;
for(i=0;i<8;i++)
{
temp=temp<<1;
sda=CY;//让最高位进阶到八位之外就会自动存到CY里，再SDA=CY获取出去的
delay1();
scl=1;
delay1();
scl=0;
delay1();
}
sda=1;
delay1();
}
uchar read_byte() //读一个字节
{
uchar i,j,k;
scl=0;
delay1();
sda=1;
delay1();
for(i=0;i<8;i++)
{
scl=1;
delay1();
j=sda;
k=(k<<1)|j;//k=(k<<1)就是将k左移一个单位之后赋值给k
scl=0;
delay1();
}
return k;
}
/*******************************************************************************
* 函数名 : void At24c02Write(unsigned char addr,unsigned char dat)
* 函数功能 : 往24c02的一个地址写入一个数据
* 输入 : 无
* 输出 : 无
*******************************************************************************/
void write_data1(uchar a,uchar value) //写数据2402c
{
start();
write_byte(0xa0);//发送写器件地址
respons();
write_byte(a);//发送要写入内存地址
respons();
write_byte(value);//发送数据
respons();
stop();
}
/*******************************************************************************
* 函数名 : unsigned char At24c02Read(unsigned char addr)
* 函数功能 : 读取24c02的一个地址的一个数据
* 输入 : 无
* 输出 : 无
*******************************************************************************/
uchar read_data(uchar a) //读数据
{
uchar date;
start();
write_byte(0xa0);
respons();
write_byte(a);
respons();
start();
write_byte(0xa1);//发送读器件地址
respons();
date=read_byte();
stop();
return date;
} 液晶1602模块+按键
//*****************************液晶1602显示程序******************************************/
void write_com(uchar com ) //读数据状态
{
RS=0;//选择写入命令
P0=com;//由于4位的接线是接到P0口的高四位，所以传送高四位不用改
delay(5);
Le=1;//使能清零
delay(5);
Le=0;
}
void write_data(uchar date ) //读数据状态
{
RS=1; //选择输入数据
P0=date;
delay(5);
Le=1; //写入时序
delay(5);
Le=0;
}
//一液晶初始化
void init()
{
RW=0;
write_com(0x38); //开显示
write_com(0x0c);//开显示不显示光标
write_com(0x06);//写一个指针加1
write_com(0x01);//清屏
}
void write_sfm( uchar add, uchar date) //写入数据
{
uchar bai,shi,ge;
bai=date/100;
shi=date%100/10;
ge=date%10;
write_com(0x80+0x40+add);//0x80开头的，加0x40为写入第二行，加add则为确定地址。
write_data(0x30+bai);
write_data(0x30+shi);// 将数字0-9转化为字符'0'-'9'
write_data(0x30+ge);
}
void LCDstring_write(uchar x,uchar y,uchar *s) //写入字符串
{
if(y==0)
write_com(0x80+x);
else
write_com(0xc0+x);
while(*s)//意思就是字符串输出完就结束循环
{
write_data(*s);
s++;
}
}
//**************************按键扫描函数********************//
void keyscan() //按键扫描处理
{
if(key1==0)
{
delay(5); //消除抖动
if(key1==0)
{
while(!key1);
s1number++;
speak=1; //有设置按键按下时蜂鸣器停止，两个报警灯不亮
led1=1;
led2=1;
if(s1number==1)
{
write_com(0x0f);
}
}
if(s1number==2)
{
write_com(0x0f);
write_com(0xc0+13);
}
if(s1number==3)
{
s1number=0;
write_com(0x0c);
}
}
}
//**************************报警值操作函数*********************//
void jiajian() //按键数值操作
{
if(s1number!=0)
{
if(key2==0)
{
delay(5);
if(key2==0)
{
while(!key2);
if(s1number==1)
{
tempH++;
if(tempH>125) //大于125度时清零
tempH=0;
write_sfm(3,tempH); //显示按键操作值
write_com(0xc0+5);
write_data1(3,tempH); //写入掉电存储芯片
delay(100); //稍微作延迟
}
if(s1number==2)
{
tempL++;
if(tempL>125)
tempL=0;
write_sfm(11,tempL);
write_com(0xc0+13);
write_data1(5,tempL);
delay(100);
}
}
}
if(key3==0)
{
delay(5);
if(key3==0)
{
while(!key3);
if(s1number==1)
{
tempH--;
if(tempH<=0)
tempH=0;
write_sfm(3,tempH);
write_com(0xc0+5);
write_data1(3,tempH);
delay(100);
}
if(s1number==2)
{
tempL--;
if(tempL<=0)
tempL=0;
write_sfm(11,tempL);
write_com(0xc0+13);
write_data1(5,tempL);
delay(100);
}
}
}
}
}
//*********************************DS18B20温度获取函数*****************/
void DelayUs2x(unsigned char t)
{
while(--t);
}
void DelayMs(unsigned char t)
{
while(t--)
{
DelayUs2x(245);
DelayUs2x(245);
}
}
bit Init_DS18B20(void)
{
bit dat=0;
DQ = 1; //DQ复位
DelayUs2x(5); //稍做延时
DQ = 0; //单片机将DQ拉低
DelayUs2x(200); //精确延时 大于 480us 小于960us
DelayUs2x(200);
DQ = 1; //拉高总线
DelayUs2x(50); //15~60us 后 接收60-240us的存在脉冲
dat=DQ; //如果x=0则初始化成功, x=1则初始化失败
DelayUs2x(25); //稍作延时返回
return dat;
}
/*------------------------------------------------
读取一个字节
------------------------------------------------*/
unsigned char ReadOneChar(void)
{
unsigned char i=0;
unsigned char dat = 0;
for (i=8;i>0;i--)
{
DQ = 0; // 给脉冲信号
dat>>=1;
DQ = 1; // 给脉冲信号
if(DQ)
dat|=0x80;
DelayUs2x(25);
}
return(dat);
}
/*------------------------------------------------
写入一个字节
------------------------------------------------*/
void WriteOneChar(unsigned char dat)
{
unsigned char i=0;
for (i=8; i>0; i--)
{
DQ = 0;
DQ = dat&0x01;
DelayUs2x(25);
DQ = 1;
dat>>=1;
}
DelayUs2x(25);
}
unsigned int ReadTemperature(void)
{
unsigned char a=0;
unsigned int b=0;
unsigned int t=0;
Init_DS18B20();
WriteOneChar(0xCC); // 跳过读序号列号的操作
WriteOneChar(0x44); // 启动温度转换
DelayMs(10);
Init_DS18B20();
WriteOneChar(0xCC); //跳过读序号列号的操作
WriteOneChar(0xBE); //读取温度寄存器等（共可读9个寄存器） 前两个就是温度
a=ReadOneChar(); //低位
b=ReadOneChar(); //高位
b<<=8;
t=a+b;
return(t);
}?1602赋值
//**************液晶显示函数*****************//
void display()
{
unsigned int bai,shi,ge,xiaoshu;
uint temper;
num1=ReadTemperature();
temper=num1*0.625+0.5; //读回温度数据处理
bai=temper/1000;
shi=temper%1000/100;
ge=temper%1000%100/10;
xiaoshu=temper%10;
write_com(0x80+7); //写百位显示指令
write_data(wendu[bai]); //写百位显示数据
write_com(0x80+8); //写十位显示指令
write_data(wendu[shi]); //写十位显示数据
write_com(0x80+9); //写个位显示指令
write_data(wendu[ge] ); //写个位显示数据
write_com(0x80+10); //写小数点符号显示指令
write_data(0x2e );//写小数点符号显示数据
write_com(0x80+11); //写小数显示指令
write_data(wendu[xiaoshu] );//写小数显示数据
write_com(0x80+12); //写度符号显示指令
write_data(0xDF); //写度符号显示数据
write_com(0x80+13);
write_data('C');
}报警模块
//**************液晶显示函数*****************//
void display()
{
unsigned int bai,shi,ge,xiaoshu;
uint temper;
num1=ReadTemperature();
temper=num1*0.625+0.5; //读回温度数据处理
bai=temper/1000;
shi=temper%1000/100;
ge=temper%1000%100/10;
xiaoshu=temper%10;
write_com(0x80+7); //写百位显示指令
write_data(wendu[bai]); //写百位显示数据
write_com(0x80+8); //写十位显示指令
write_data(wendu[shi]); //写十位显示数据
write_com(0x80+9); //写个位显示指令
write_data(wendu[ge] ); //写个位显示数据
write_com(0x80+10); //写小数点符号显示指令
write_data(0x2e );//写小数点符号显示数据
write_com(0x80+11); //写小数显示指令
write_data(wendu[xiaoshu] );//写小数显示数据
write_com(0x80+12); //写度符号显示指令
write_data(0xDF); //写度符号显示数据
write_com(0x80+13);
write_data('C');
}
//*******************报警模块*********************//
void alarm()
{
num1>>=4; //将返回温度数据整数化处理
if((num1>=tempH)&&(num1<tempL) ) //将按键操作变量数值与返回温度的整数部分进行比的，
{
speak=1; //否不则蜂鸣器响
led1=1;
led2=1;
moto=0;
}
else if(num1>=tempL)
{
moto=1;
speak=~speak;
led1=0;
led2=0;
}
else
{
moto=0;
speak=1; //超过上限后蜂鸣报警
delay(500);
speak=0;
delay(500);
led1=0;
led2=1;
}
}这里是主函数
//**********************系统主函数*****************************************/
void main()
{
speak=1; //否则蜂鸣器不响
led1=1;
led2=1;
init(); //液晶初始化
init1(); //2402c初始化
LCDstring_write(0,0,table);
LCDstring_write(0,1,table1);
LCDstring_write(8,1,table2);
tempH= read_data(3);
write_sfm(3,tempH); //上电后调取上次存储的值
tempL= read_data(5);//上电后调取上次存储的值
write_sfm(11,tempL);
while(1)
{
keyscan(); //按键扫描
jiajian();//加减值操作函数
if(!s1number)
{
display(); //液晶显示
alarm();
}
}
}?哈哈到这基本完美结束了，我写得一个就发一个
