| | 随着经济的发展，机动车也越来越多，导致道路的拥挤，尤其是在交叉路口，采用智能化的交通信号灯系统可以合理疏导人和车分流，提高车辆分流效率，减少交通事故发生率 | | 以STC89C52RC单片机为核心器件来设计交通信号灯实时控制系统，系统的实用性强、操作简单。 |
单片机
复位电路
时钟电路
LED指示信号灯
LED数码倒计时
紧急情况报警
手动设置行车时间

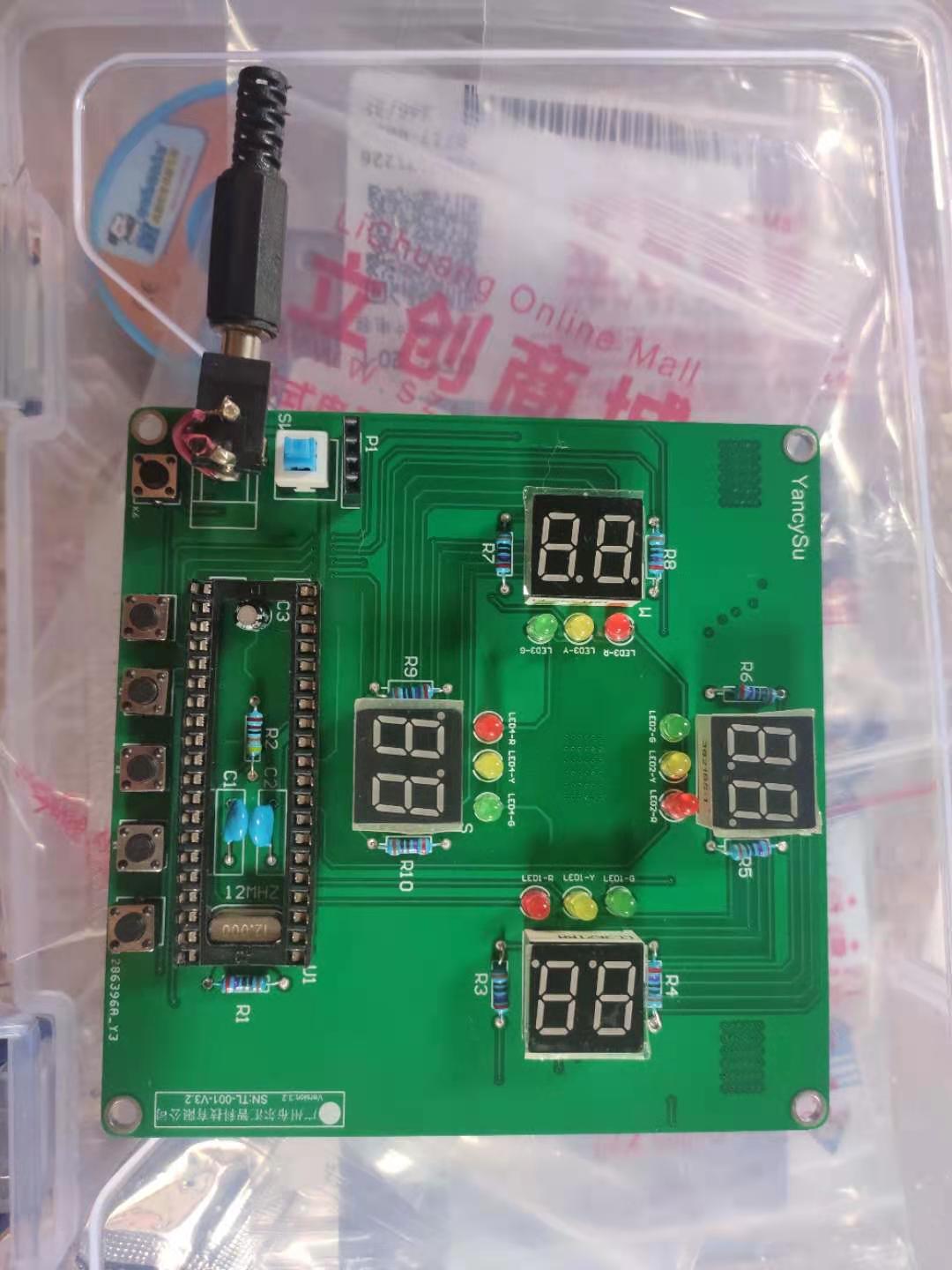

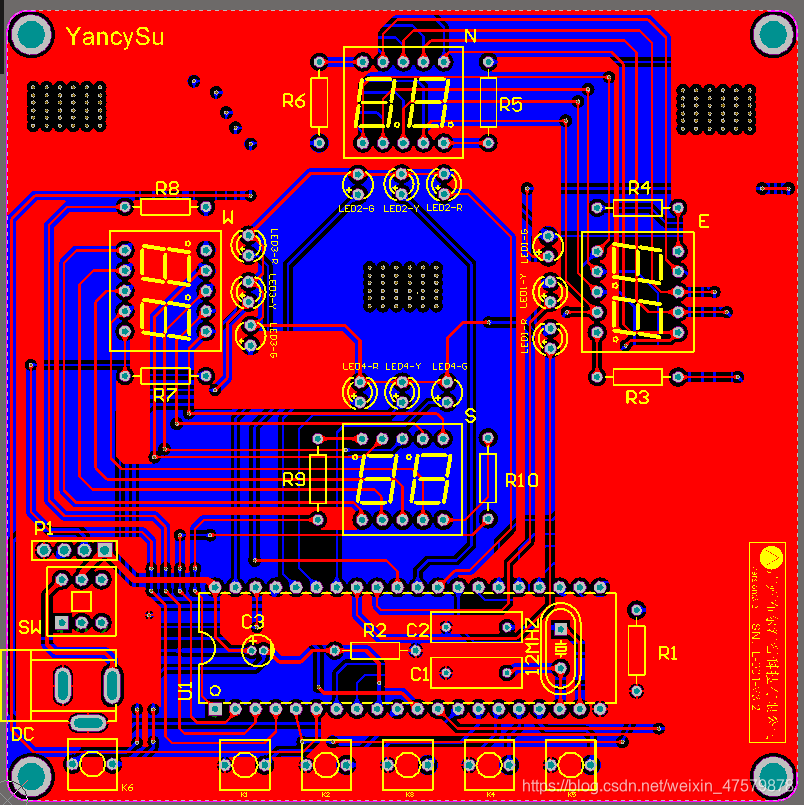

错误案例如下：（P+L）

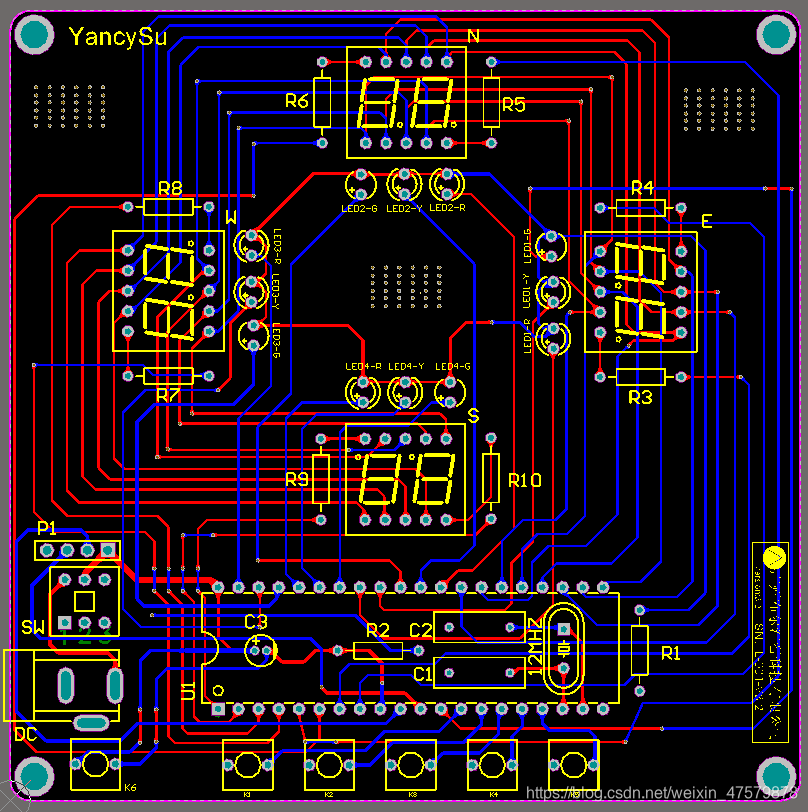

正确方法如下：
布线问题：
选择交互式布线
拐角处理（45度角）
线宽在0.3~0.8之间（地线>电源线>信号线）
打孔尺寸：内（0.4~0.45），外（0.6~0.65）
-经验总结 -
一、从立创封装导入元件库时注意原理图与封装对应，防止连线错误
二、在导入封装时将元件的型号复制到原理图库comment那里，便于导出Boom采购元件
三、元件布局可以绘制分区线，便于模块化布置元件以及对齐元器件（必要时可以将元件联结）
四、布线时可以选择隐藏地线，等敷铜再链接到地网络，方便布线
1.芯片引脚不受控制，导致有一个led灯常亮
2.数码管引脚顺序错乱
3.选用电阻过大，导致数码管过暗
4.重新画板，将LED灯改为共阳极，降低电阻
5.重新布置数码管IO口，修改顺序，并且降低电阻
6.增加排针以及电源灯
