? ? ? ? 对于信号频率的测量有许多方法,精度最高、最可靠的方法自然是利用FFT。但实际上对于低频信号,如果仅仅是测频则并不需要用到FFT这样复杂的算法,毕竟对于小白来说FFT的算法基本都是在网上复制粘贴的(没错是我)。下面就提供一种利用STM32的AD实现的测频方法。
? ? ? ? 受限于STM32的AD的采样频率,在精度要求的范围内采样信号最好不超过40K。下面先讲一下什么是过零法测频率。
?过零法

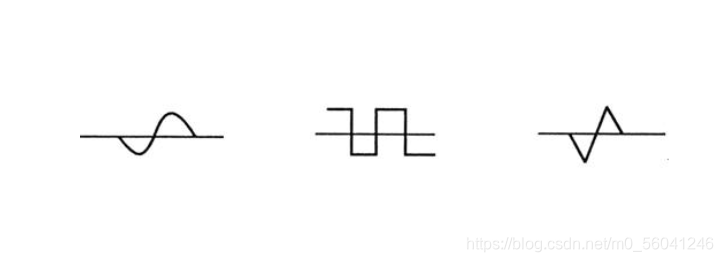

? ? ? ? ?顾名思义,过零法就是先找到交流信号的两个过零时刻,就是从负半周期向正半周期转换的时刻,或者是从正半周期向负半周期转换的时刻,通过计算这两个时刻之间的时间即可得到交流信号半个周期的时间,换算一下便可以得到交流信号的频率。
算法实现
? ? ? ? 由于STM32的AD不能测量负电压,所以对于负半周期的信号ADC的采样值会恒定为0,那么只要我们一直等待,直到ADC的测量电压不为0时,我们便得到了第一个过零时刻,这是我们要开启定时器。之后我们继续等待,直到ADC的测量电压再次为零,我们便得到了第二个过零时刻,这时候我们关闭定时器,读取定时器的值便可以得到交流信号半个周期内的时间。
代码
? ? ? ? 以下是主要算法的代码:
if(KEY0) //按键按下
{
while(KEY0); //等待按键松开
for(i=0;i<50;i++) //循环50次
{
temp = 1;
while(temp!=0) //等待信号为0,即信号进入负半周期
{
temp = Get_Adc1(ADC_Channel_1);//PA1
}
temp = 0;
while(temp<=0) //等待信号大于0,即信号进入正半周期,此时为第一个过零时刻
{
temp = Get_Adc1(ADC_Channel_1);//PA1
}
TIM_Cmd(TIM4,ENABLE); //开启定时器
temp = 1;
while(temp!=0) //等待信号小于0,即信号进入负半周期,此时为第二个过零时刻
{
temp = Get_Adc1(ADC_Channel_1);//PA1
}
cnt = TIM4->CNT; //读取定时器的值
TIM_Cmd(TIM4, DISABLE); //关闭定时器
TIM4->CNT = 0; //计数器清零
fre[i] = 500000/((cnt*0.125f)+(TIME*7500)); //频率换算
TIME = 0;
}
//信号求平均,去最大、最小值
for(i=0;i<50;i++)
for(k=0;k<50-i;k++)
{
if(fre[k]>fre[k+1])
{
temp2 = fre[k];
fre[k] = fre[k+1];
fre[k+1] = temp2;
}
}
for(i=21;i<=30;i++)
{
FRE += fre[i];
}
//打印频率
printf("%f\r\n",FRE/10);
FRE = 0;
}
测量结果
频率范围 | 误差 | 100Hz以下 | 测不准 | 100Hz~1KHz | 小于0.5% | 1KHz~10KHz | 小于2% | 10KHz~40KHz | 小于3% |
? ? ? ? ?这里使用一个按键进行控制(不支持连续按),按键每按下一次,串口打印一次信号的频率。输入信号的IO口为PA1。需要工程文件的可以在下面留下邮箱(手动狗头)。
|
