STM32CubeMX与HAL库学习--ADC与USART的简单练习
前言
最近看了STM32F407的ADC与USART的基本内容，打算简单的用一下，其实我就是把ADC的值读一下再算一下就用USART发送出去。本文是学习过程的一点记录。
使用到的工具及版本：
STM32CubeMX版本：6.3.0
HAL:STM32CubeF4 Firmware Package V1.26.1
MDK：V5.32.0.0
开发板：野火的霸天虎V2（主控芯片是STM32F407ZG）
STM32CubeMX生成初始化代码

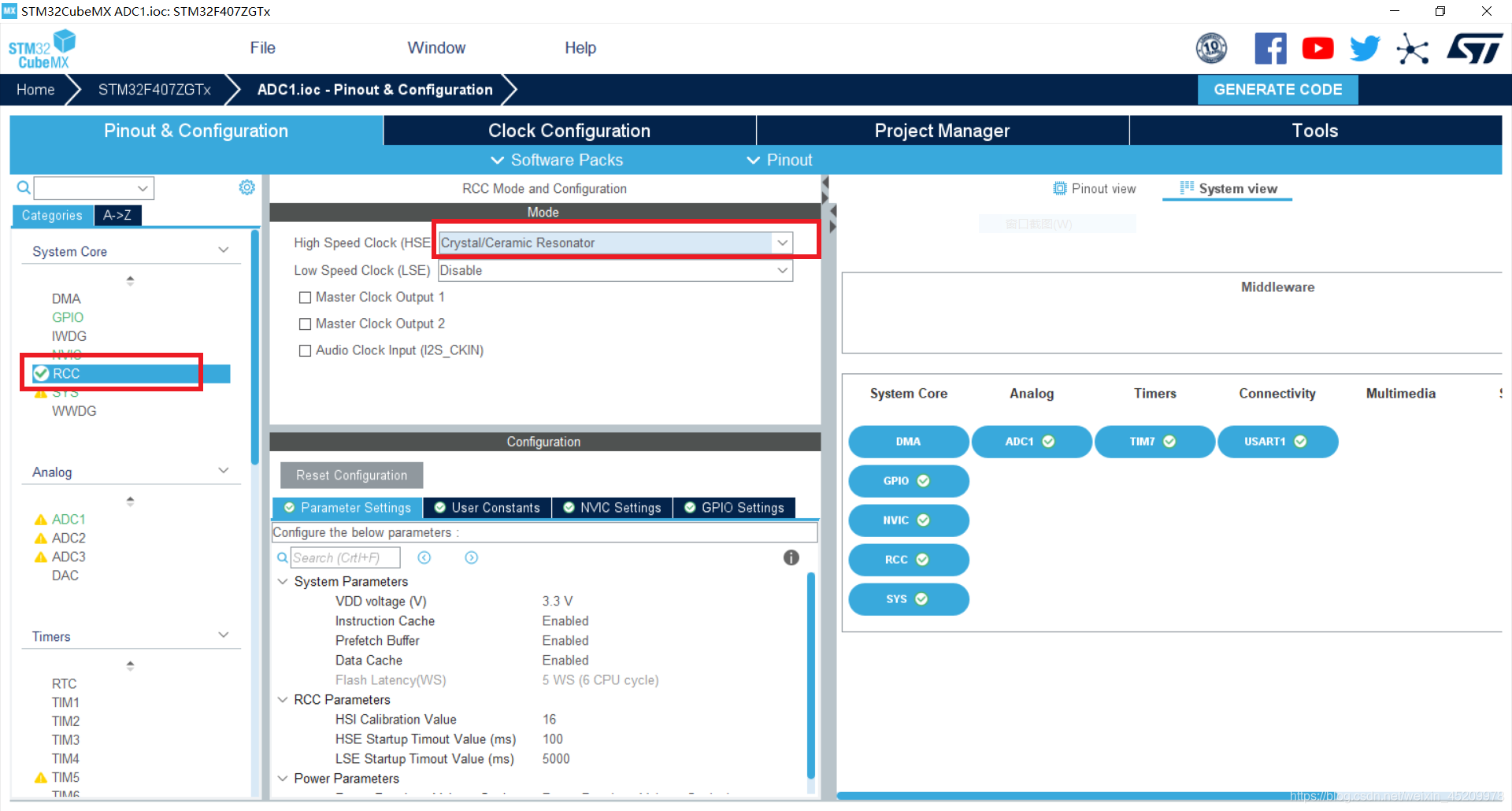

打开STM32CubeMX，选择MCU型号，新建工程，配置时钟树,配置之前要在RCC的HSE那里选择外部谐振器作为时钟来源

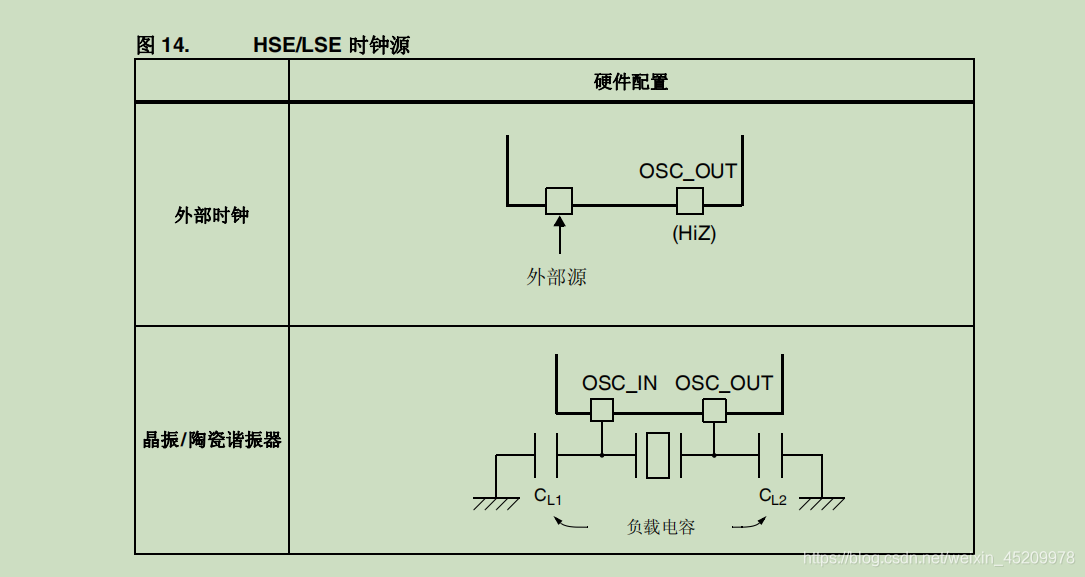

选项中的BYPASS Clock Source是下图中第一种情况，是把时钟直接从引脚输入的情况，我们选的是第二种，因为开发板是连的谐振器。
根据自己的需要配置时钟树。
我打算1s开启一次AD转换，所以需要用到定时器，我用的基本定时器TIM7。TIM7设置如下：
开发板的可调电阻连的PB0引脚，可作为ADC1或ADC2的输入，我这里用的ADC1，配置如图：

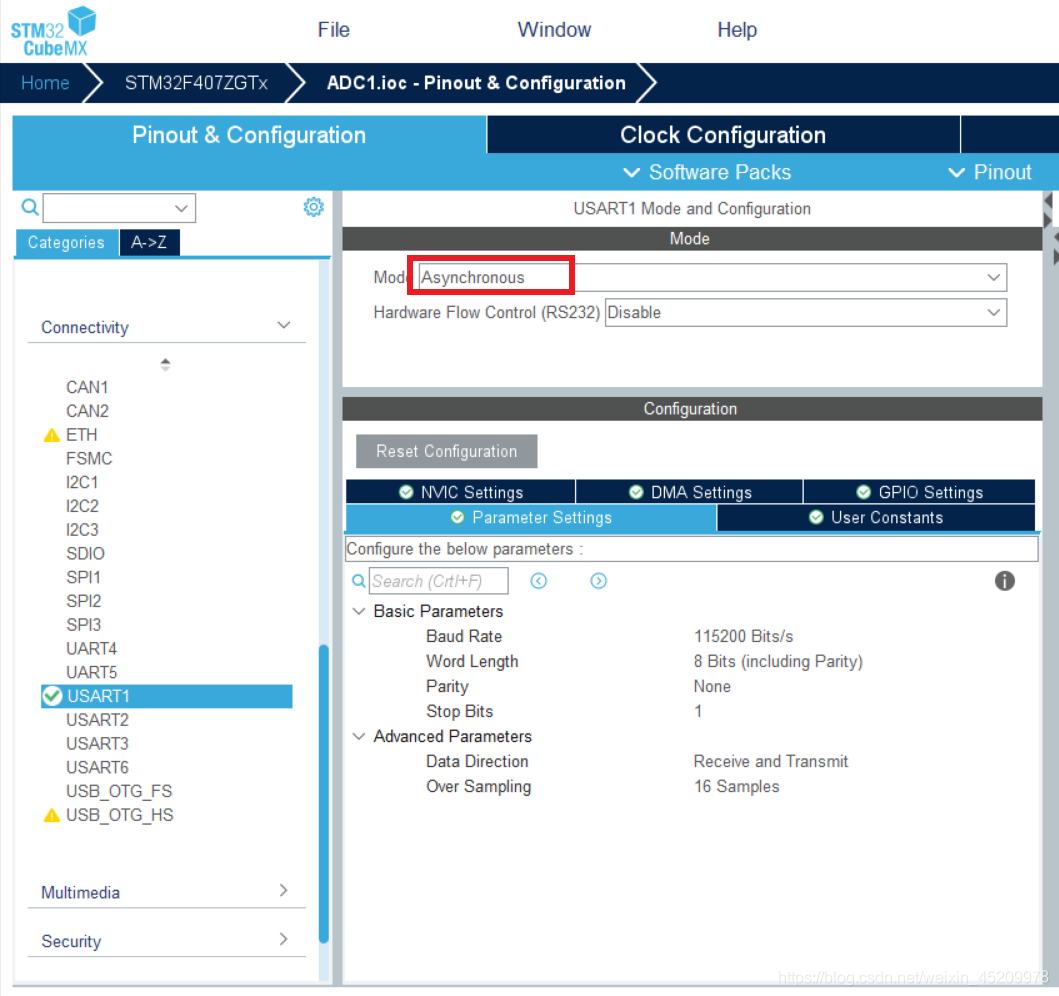

开发板上的USB转串口连接着STM32的USART1的引脚，所以配置USART1：
在NVIC这里打开中断允许，并自己设定一下优先级
然后就可以生成代码了
在MDK-ARM里编辑代码
打开工程，打开main.c，我在Private user code区域添加了如下代码：
/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
///*************** 发送字符串 **********************/
void Usart_SendString(uint8_t *str)
{
unsigned int k=0;
do
{
HAL_UART_Transmit(&huart1,(uint8_t *)(str + k) ,1,1000);
k++;
} while(*(str + k)!='\0');
}
///重定向c库函数printf到串口DEBUG_USART，重定向后可使用printf函数
int fputc(int ch, FILE *f)
{
/* 发送一个字节数据到串口DEBUG_USART */
HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 1000);
return (ch);
}
///重定向c库函数scanf到串口DEBUG_USART，重写向后可使用scanf、getchar等函数
int fgetc(FILE *f)
{
int ch;
HAL_UART_Receive(&huart1, (uint8_t *)&ch, 1, 1000);
return (ch);
}
///TIM7中断
void HAL_TIM_PeriodElapsedCallback (TIM_HandleTypeDef *htim)
{
HAL_ADC_Start_IT (&hadc1);
}
///ADC1中断
void HAL_ADC_ConvCpltCallback (ADC_HandleTypeDef *hadc)
{
double AD_Value;
AD_Value = ((double) HAL_ADC_GetValue(&hadc1))/256.0*3.3;
printf("AD Value is %.3f V\r\n",AD_Value);
}
/* USER CODE END 0 */
}
第一个函数void Usart_SendString(uint8_t *str)其实没用到，可以删掉，它和后面两个重定向函数是我从野火的例程里面扒拉过来的。
**注意：**使用printf函数：1、要包含stdio.h头文件
2、keil里面要勾选USE MicroLIB
关于ADC的值的运算：我前面ADC配置的8位，所以读出的ADC值除以256（2的8次方），开发板给ADC提供了参考电压确定了其测量范围是0~3.3V，所以乘以3.3。
然后在main函数里的USER CODE BEGIN 2区域加了如下代码：
/* USER CODE BEGIN 2 */
printf("AD TEST\r\n");
HAL_TIM_Base_Start_IT(&htim7);
/* USER CODE END 2 *
效果

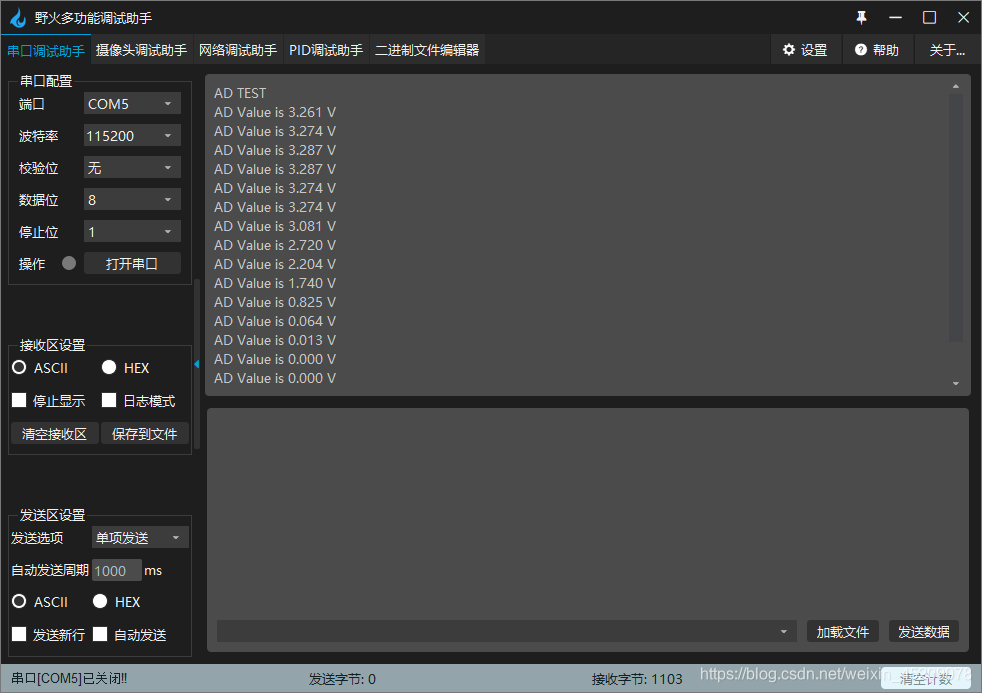

编译、下载程序，电脑上打开串口助手，给开发板上电，用螺丝刀调电阻，串口收到数据：
