本文章介绍如何使用STM32CubeMX初始化STM32F103R8T6的GPIO，并点亮一个LED。
1、准备工作
硬件准备
- 板子：需要准备一个开发板，或者最小系统板，这里我准备的是STM32F103C8T6的最小系统板。
- 烧录器：需要准备一个烧录器，一遍将程序烧录进板子中。这里我准备的是J-Link。
软件准备
- Keil-MDK5以及芯片对应的包。
- J-link驱动
- STM32CubeMX
2、生成MDK工程
选择芯片型号
打开STM32cubeMX，这里我的STM32cubeMX的版本是5.0.1。

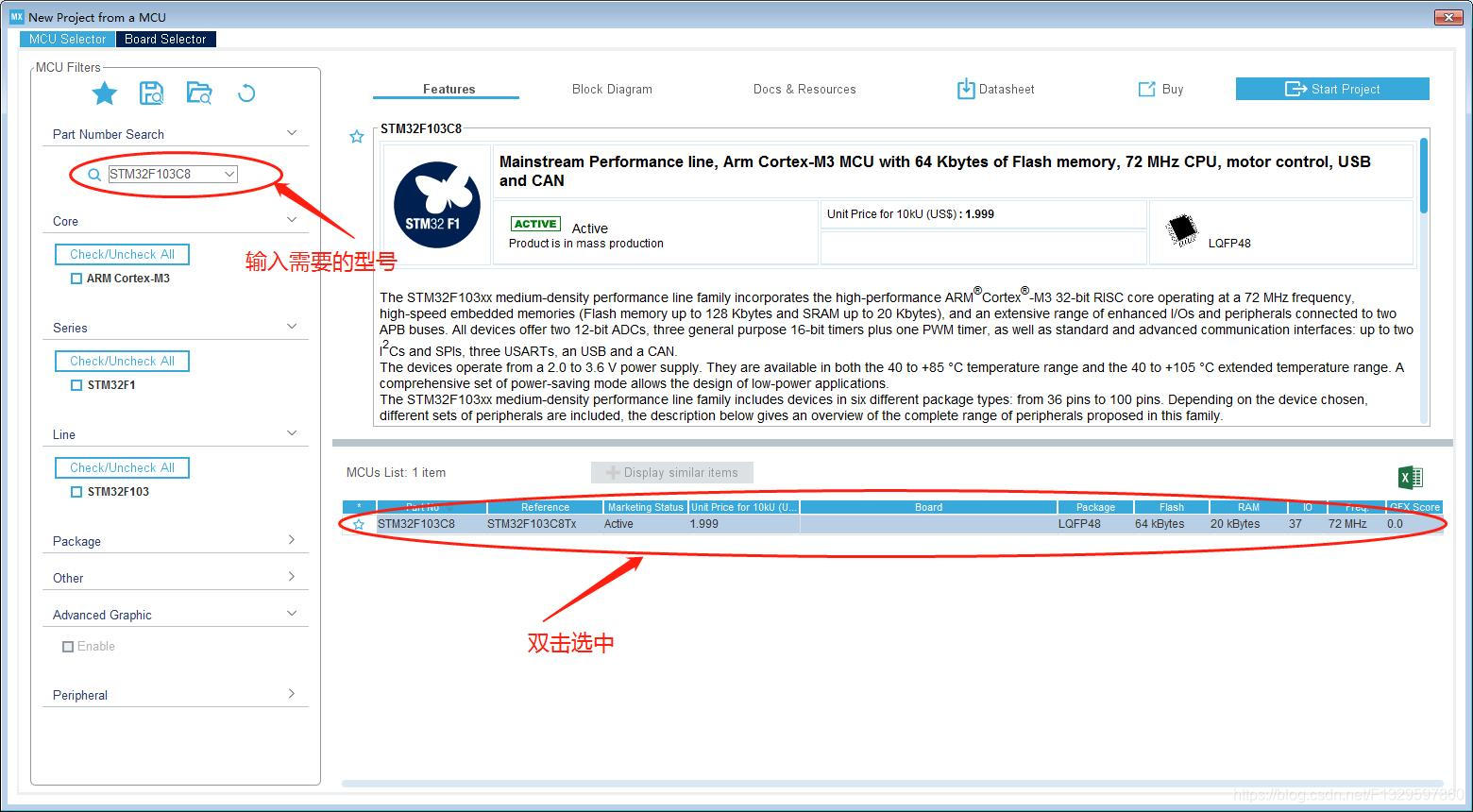

搜索并选中芯片STM32F103C8T6：

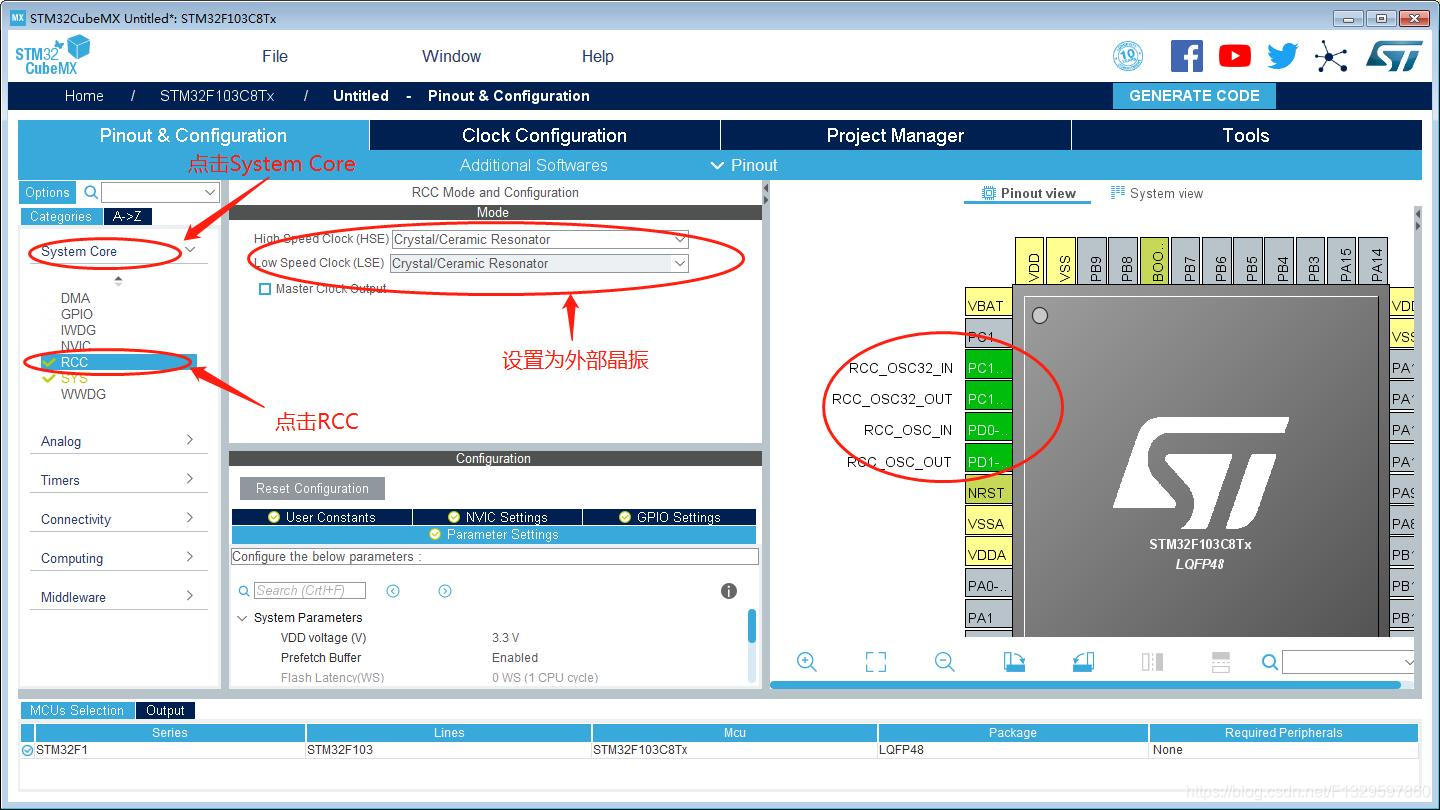

配置时钟源
- 如果选择使用外部高速时钟（HSE），则需要在System Core中配置RCC；
- 如果使用默认内部时钟（HSI），这一步可以略过；
本项目采用的是外部时钟（一般项目都会选择外部时钟）：
配置Debug模式
我使用的最小系统板是SWD模式，所以设置为Serial Write模式。
配置GPIO引脚
查看最小系统板的原理图，LED灯接的是PC13引脚。
接下来我们选择配置PC13引脚。
配置时钟树
STM32F1的最高主频到72M，所以配置PLL，最后使HCLK = 72Mhz即可：
以下画圈的部分为修改的部分。
生成工程
以下画圈的部分为修改的部分。
生成成功
3、在MDK中编写、编译、烧录代码
编写用户代码

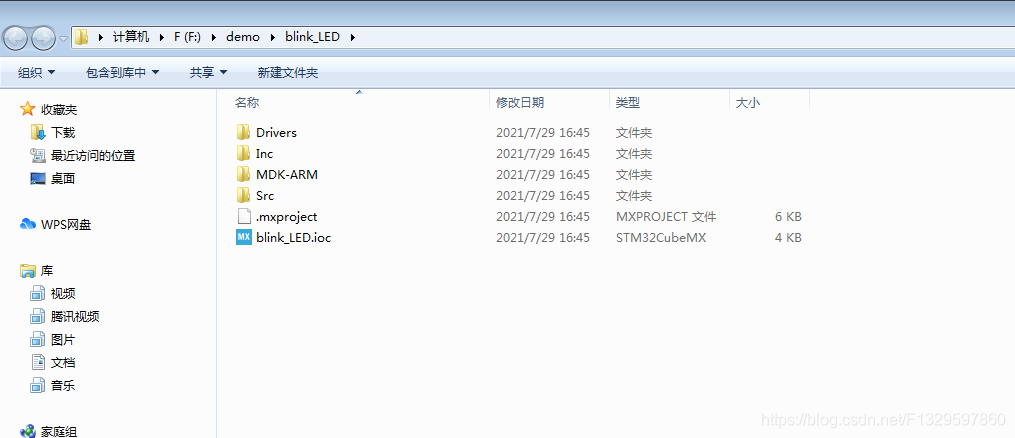

STM32CubeMX生成的代码目录如下：
进入MDK-ARM目录，打开工程：
在main.c中的main函数的while循环中编写代码：
/* USER CODE END WHILE */
/* USER CODE BEGIN 3 */
HAL_Delay(500);
HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_13);
编译代码
编译整个工程：
设置下载器
点击上图的Setting按钮后，选择SW。

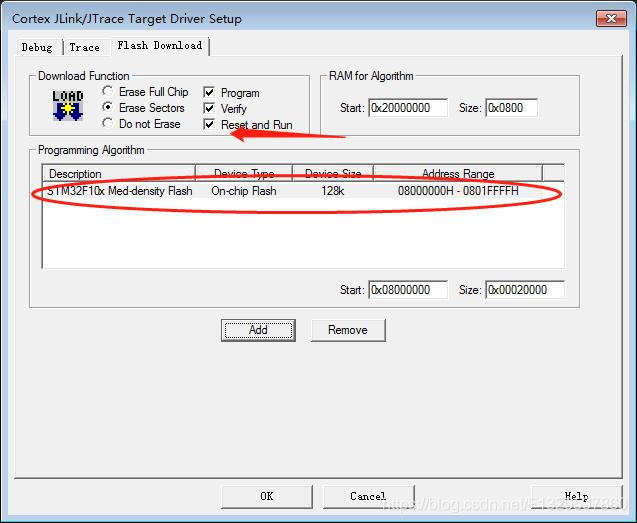

设置flash算法
点击下图的Add按钮，选择STM32F10x Med-density Flash。
下载运行
点击下方的按钮。即可烧录，烧录完成后，板子自动运行程序。
实验现象
实验现象为最小系统板上的小灯不断的闪烁。试验成功！
至此，我们已经学会了如何使用STM32CubeMX快速生成MDK的工程。并且学会使用GPIO操作。
