[嵌入式]STM32F103 USB customhid+msc复合 （键鼠+U盘）三个接口，EP1键盘，EP2鼠标 EP3 MSC鼠标同时支持相对模式和绝对模式U盘支持FAT16文件系统

本文目的：将STM32F103C8T6的CustomHID和MSC USB设备进行复合，EP0用于枚举 ,EP1用于键盘设备，EP2用于鼠标设备（支持绝对模式和相对模式），EP3用于MSC设备（配有官方demo版本和FAT16版本（默认）），以上全部为双端口。

正常情况下，键鼠设备可以共用一个接口，利用报告ID作为前缀，发送不同的report到主机上。但是这种情况下，报告描述符是写在同一个数组内的，当遇到某些主机（如IBM的AIX7系统）枚举阶段是boot启动模式时，并不会启动报告描述符的请求，那么键鼠均不能用，因此键鼠需要分配不同的接口（interface）。

本文虽然以CUSTOMHID和MSC为复合对象，但是也可为其他复合设备,其他型号的单片机提供参考，如F1 F4 F0 等单片机的HID+MSC,CDC+MSC，HID+CDC等，双复合，甚至是三复合均可。

本文某些内容不会写得太详细，仅为一些需要修改的东西，所涉及的内容某些作者也不是很理解。要求读者有一定的USB device的相关知识[1]，本文方可有参考意义。

• STM32Cube分别新建customhid和msc的工程文件。

1. 两个工程的HAL版本和USB库版本要一致，否则可能出现问题。
2. 新建工程的步骤在此不做过多的叙述，可以参考CSDN上的相关例子[2][3]。
3. 上述工作完成后，即可选定一个工程作为母版，建议选择较难的为母版，本位以cusomhid作为母版（注意：该母版也是经过我修改后的customhid工程）

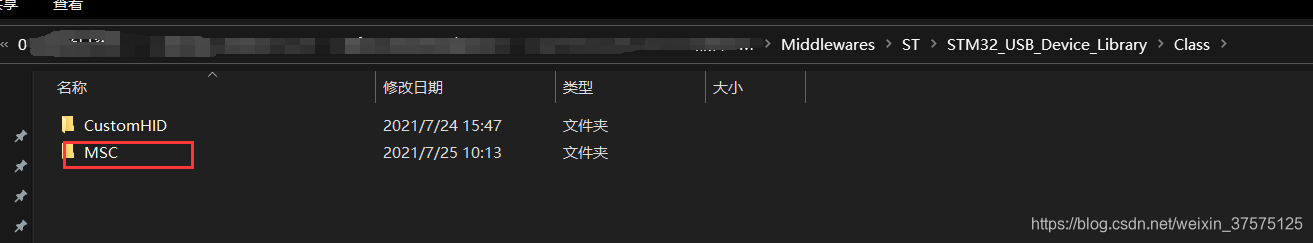

4. 添加MSC类的inc和src文件（位于class文件夹类的文件）到HID的Class文件夹中，如图所示。

• 在工程母版中新建两个文件

1. 添加usbd_storge_if.c和usbd_storge_if.h文件到工程中，添加h文件的路径
2. 新建usbd_composite.c和usbd_composite.h文件，并添加h文件的路径。这两个文件的作用是整合customhid和msc设备的各项操作，如Init,DeInit,Setup等操作。
3. composite两个文件可暂时不用书写，尝试编译一下工程，正常情况下，是编译成功的，若不成功，自行根据前面步骤及错误提示加以修改。

• 编写composite.c和.h文件

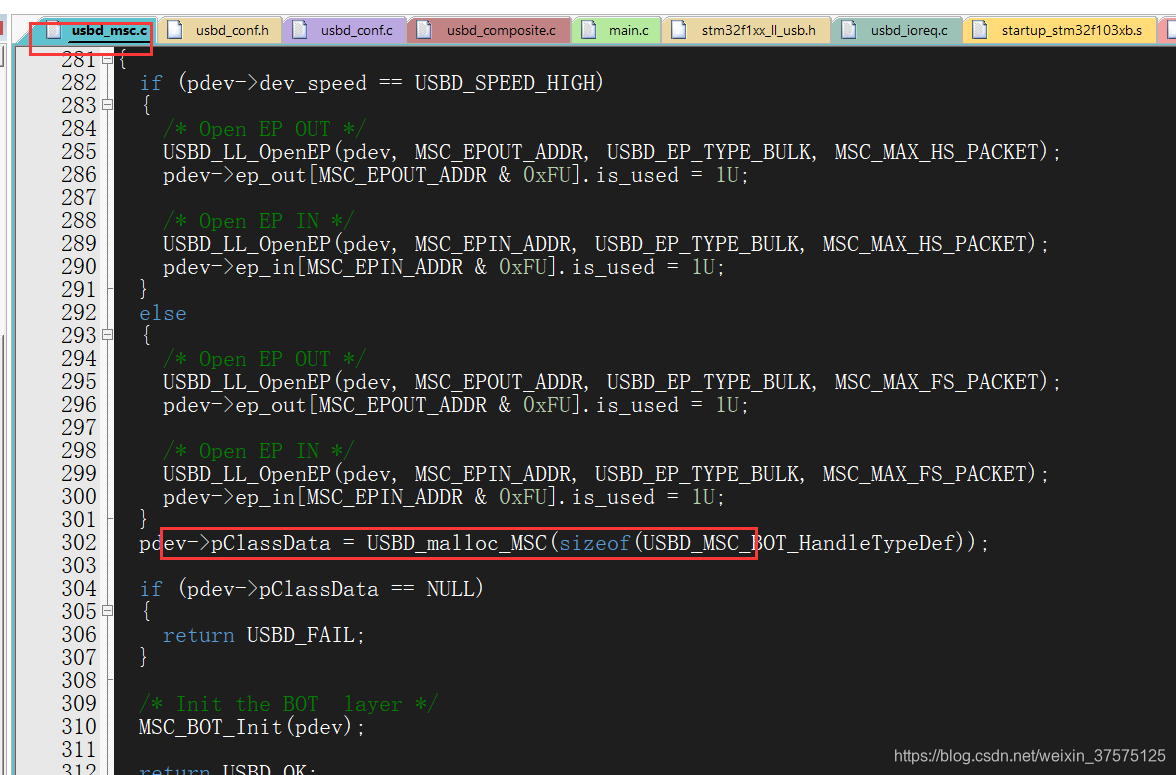

1. 定义两个全局变量，因为有两个设备，如果有三个，记得这里也要定义三个。这里的解释可以参考这个网址[4]。此处的复合程序编写可以参考[4][5]

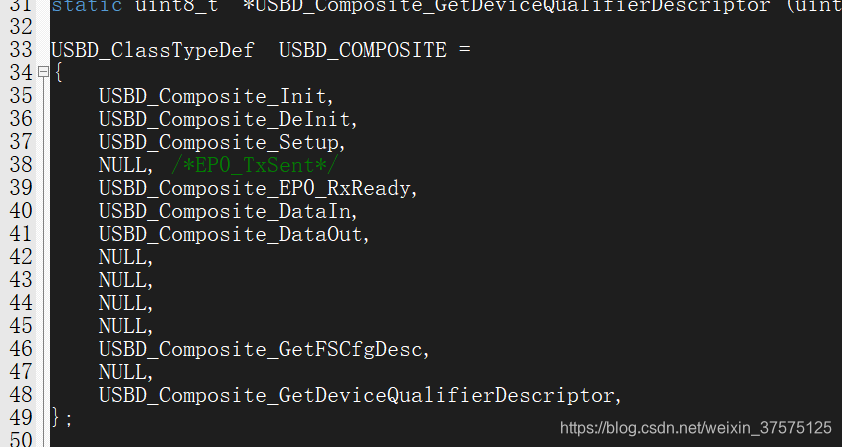

1. 定义复合函数结构体，这里面的函数都是完成两个设备的初始化，设置等操作。

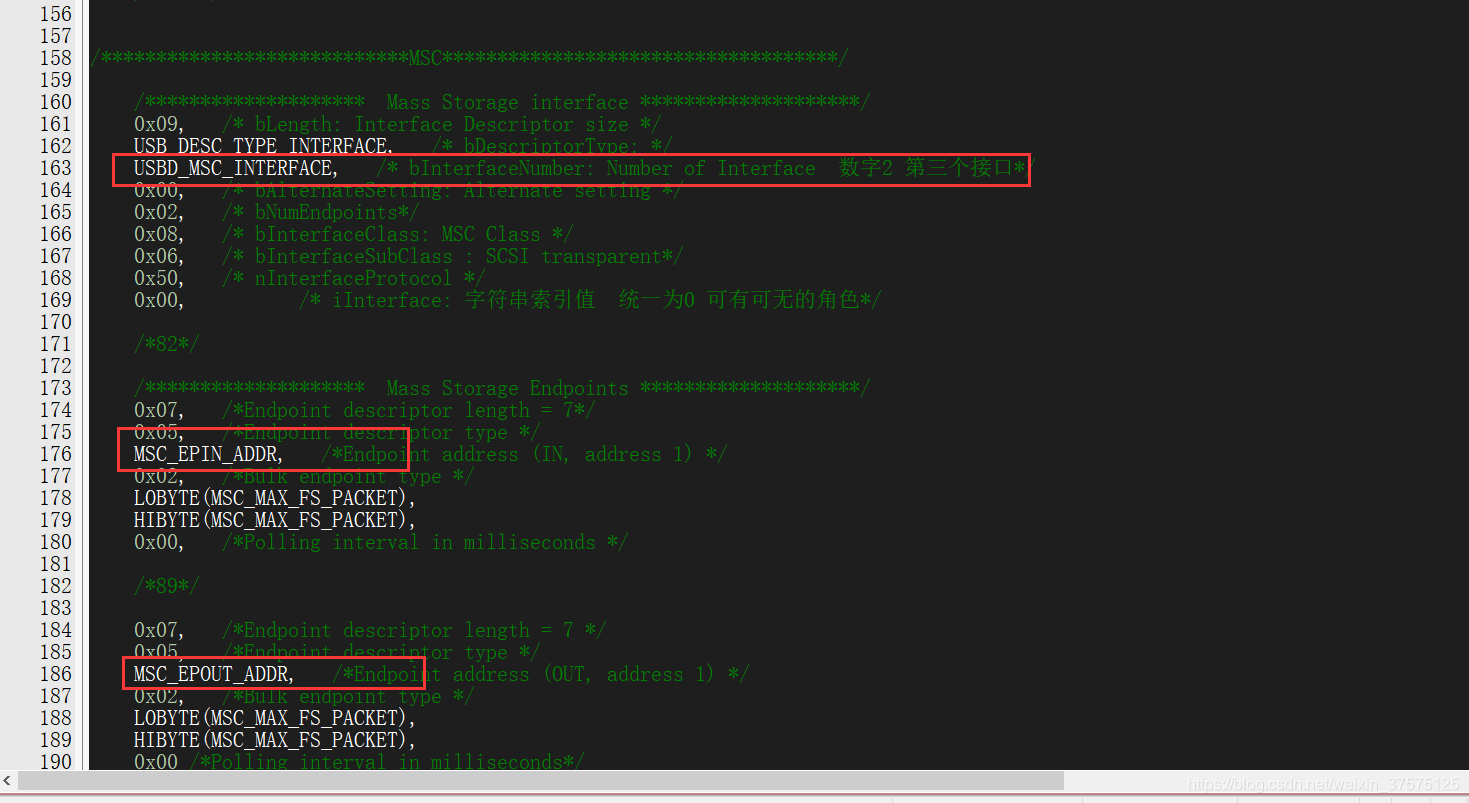

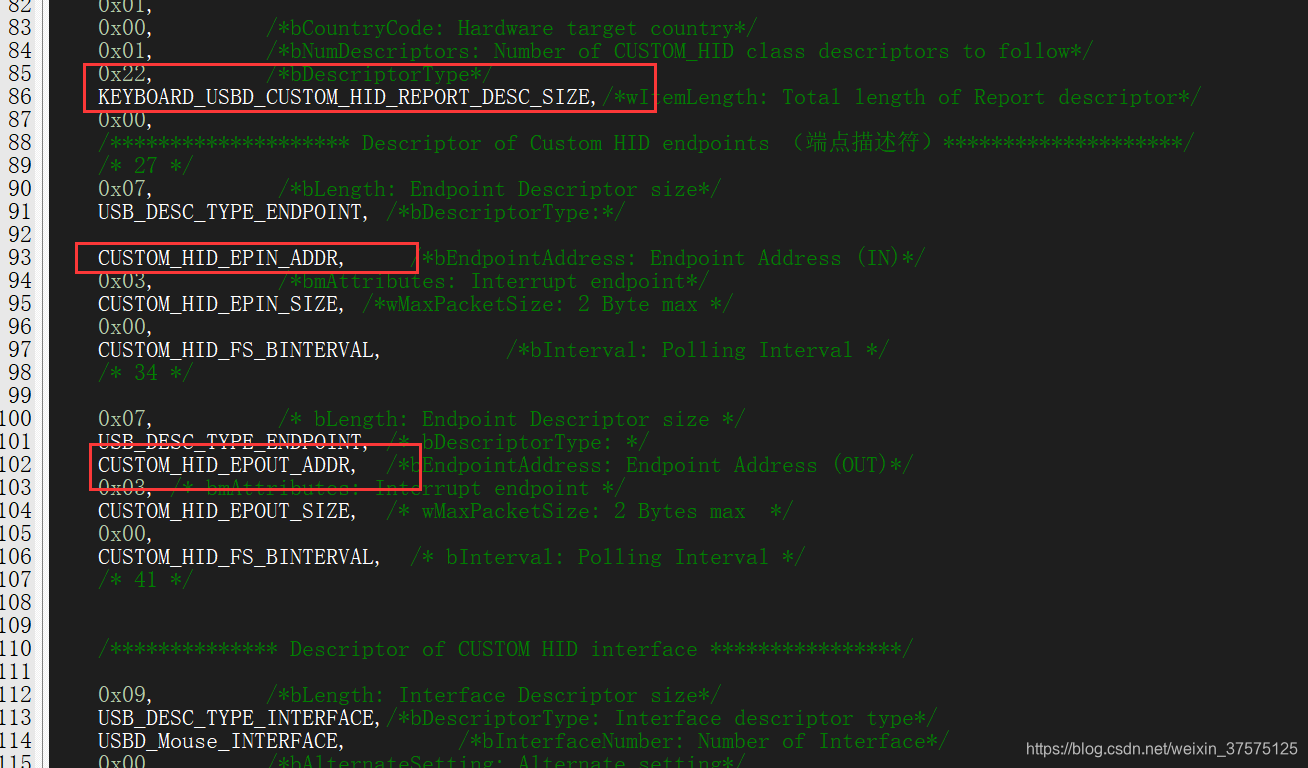

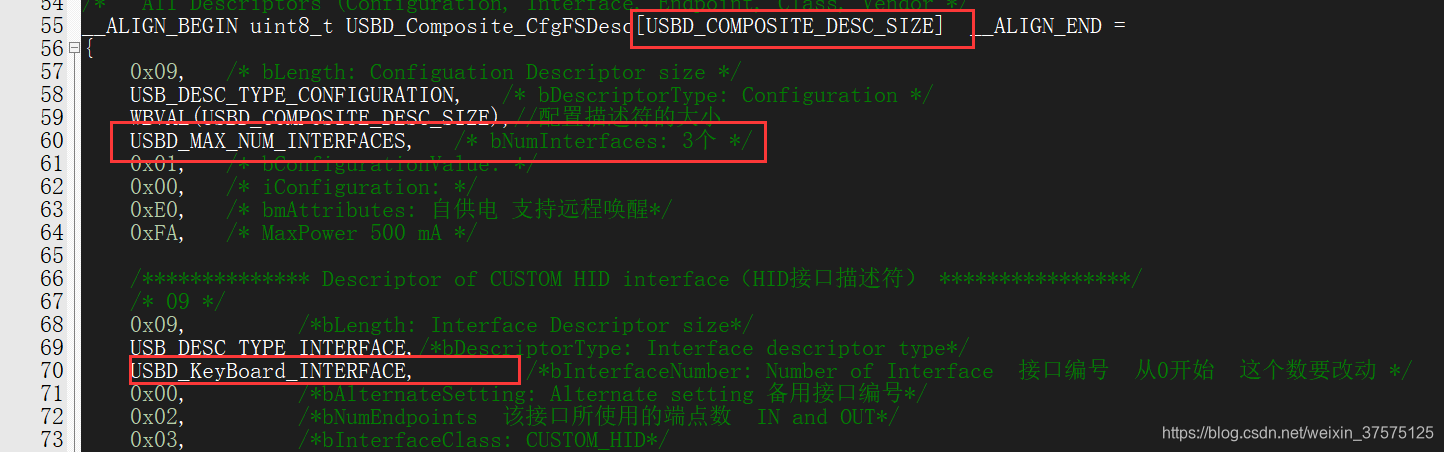

1. 编写配置描述符，两个设备的配置描述符合写在一起，注意其中某些项。详情参考代码

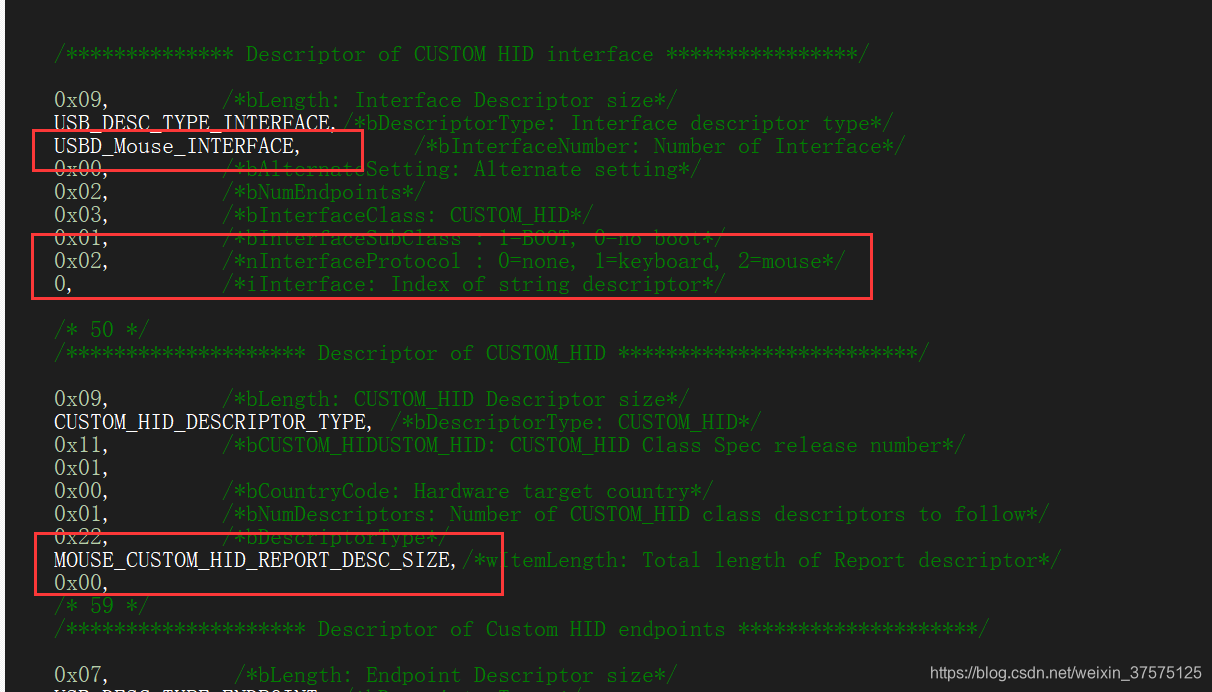

1. IDA描述符

此处不需要IDA描述符，有关该描述符的定义参考该网站[6]。

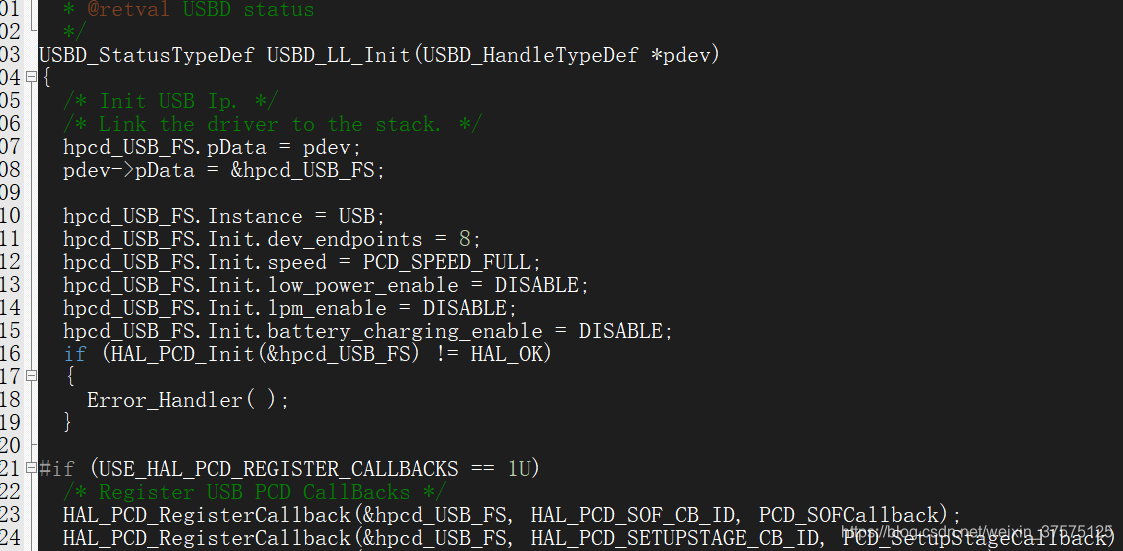

1. PMA地址设置。

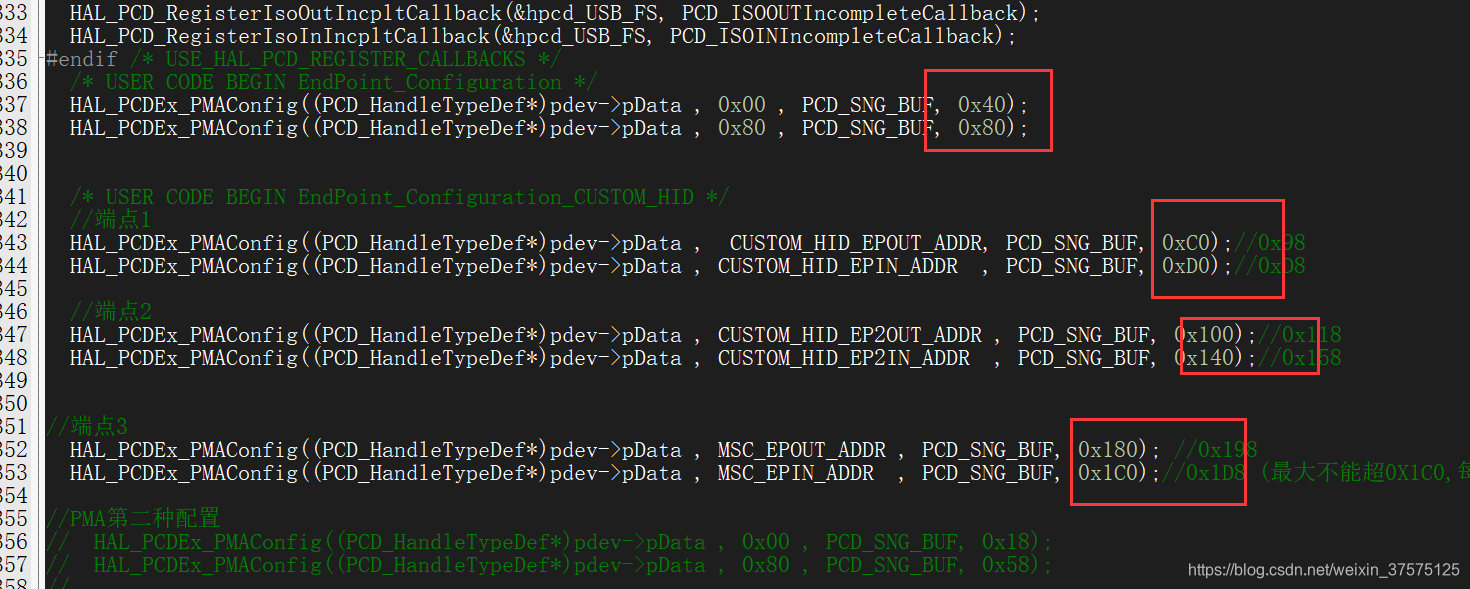

每个EP(EP0、EP1 EP2 PE3)都要有一个缓存区，需要配置每个EP的IN和OUT端点的缓存地址，该函数在usbd_conf.c函数里面。

注意这里的端点0的初始值是0x18，但是我参考了这个网站[7][8][9]的相关配置，故设置成EP0设置成0x40? 而端点1属于键盘的接口，数据量一般不大，这里只设置了16个字节(0xd0-0xc0),其他的端口按规矩设置0x40，也就是64个字节，这里中断说明一下，PMA地址的最大值不能超过0x1C0,否则枚举不成功。

• 为每个设备配置静态内存，修改文件名为usbd_conf.c和usbd_conf.h。

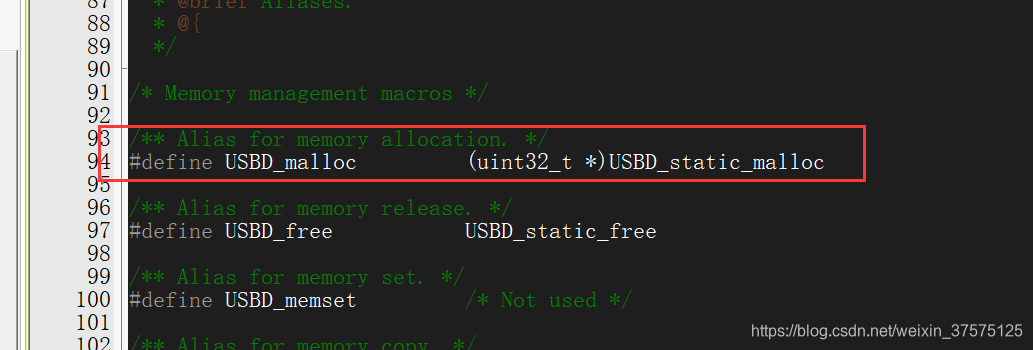

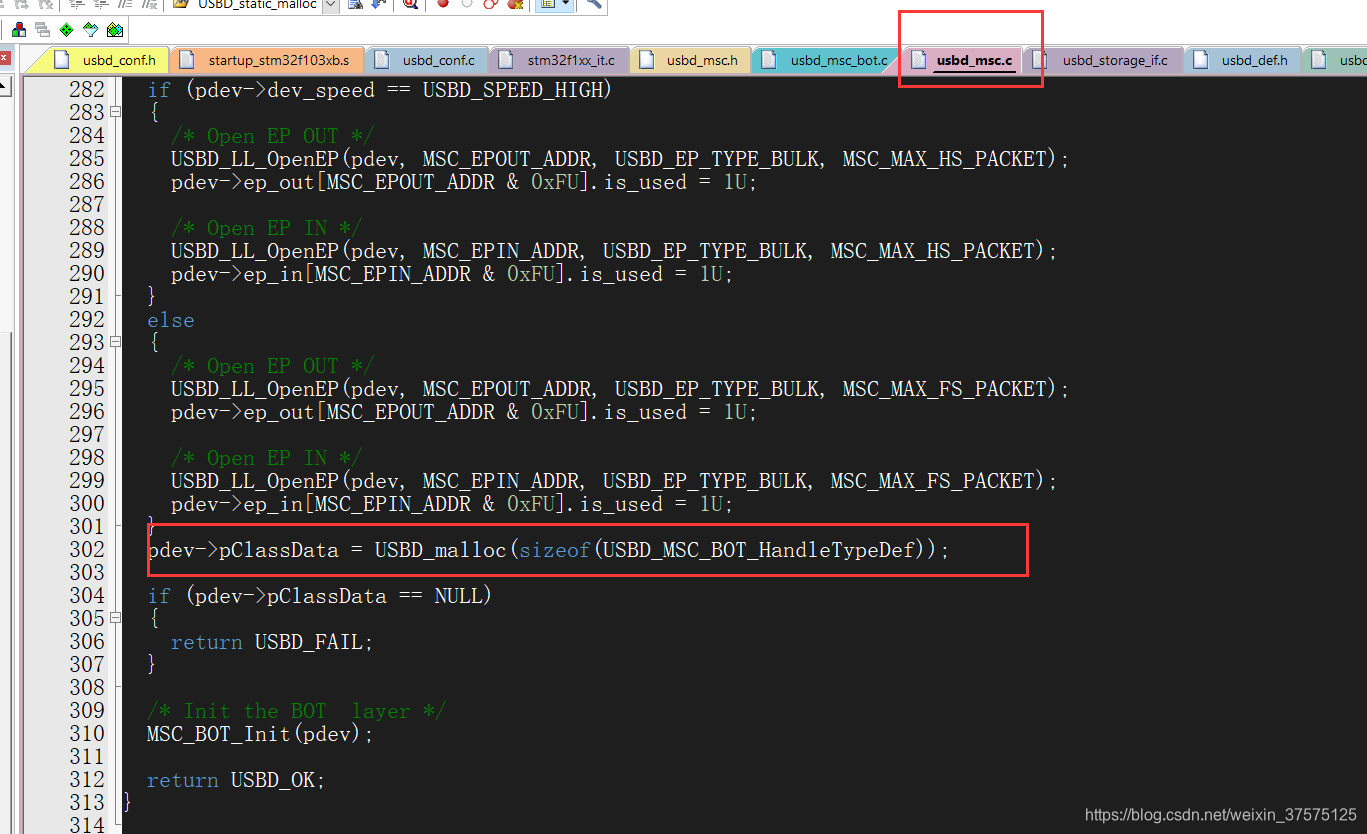

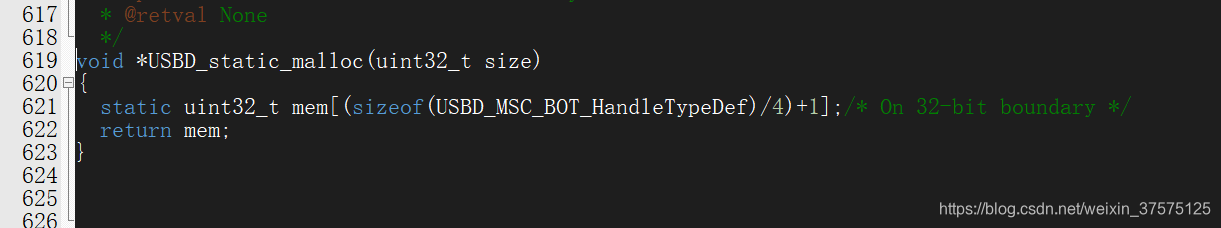

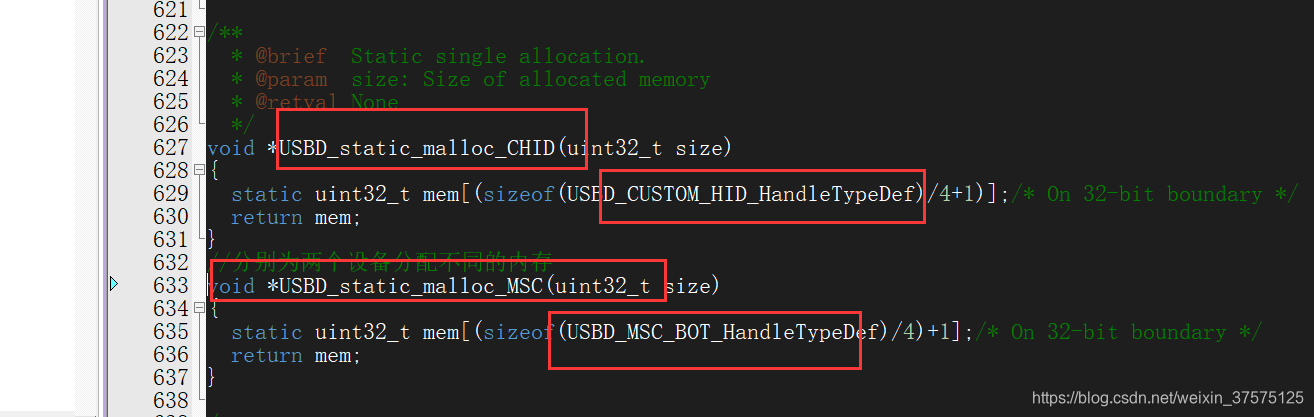

每个设备需要占据不同的内存空间，而默认生成的工程是以你母版工程的默认设备的地址如，如图所示，为USBD_mallc,

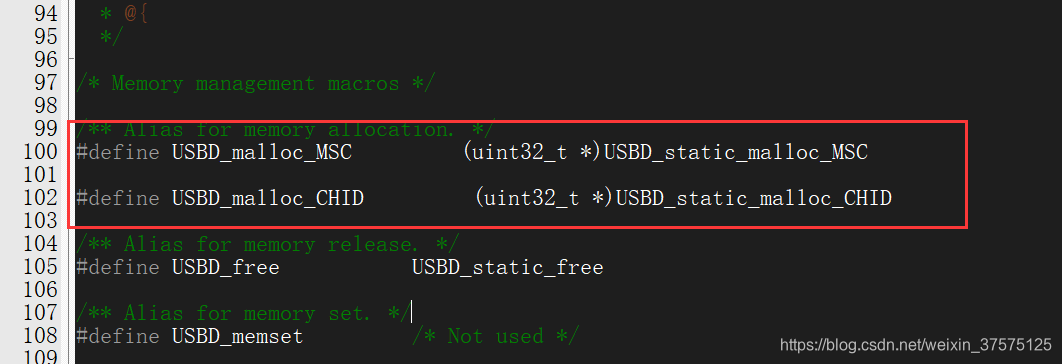

故要将相关函数及宏定义修改成以下的样子。

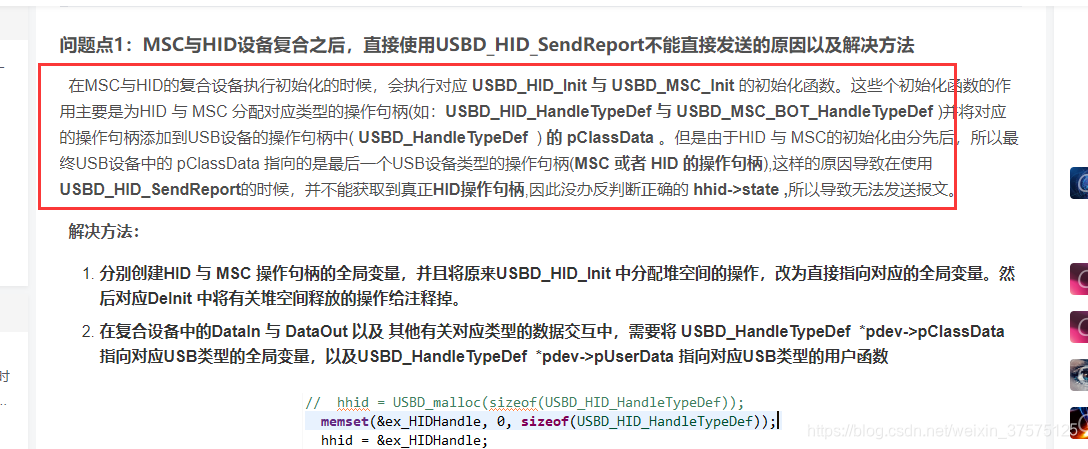

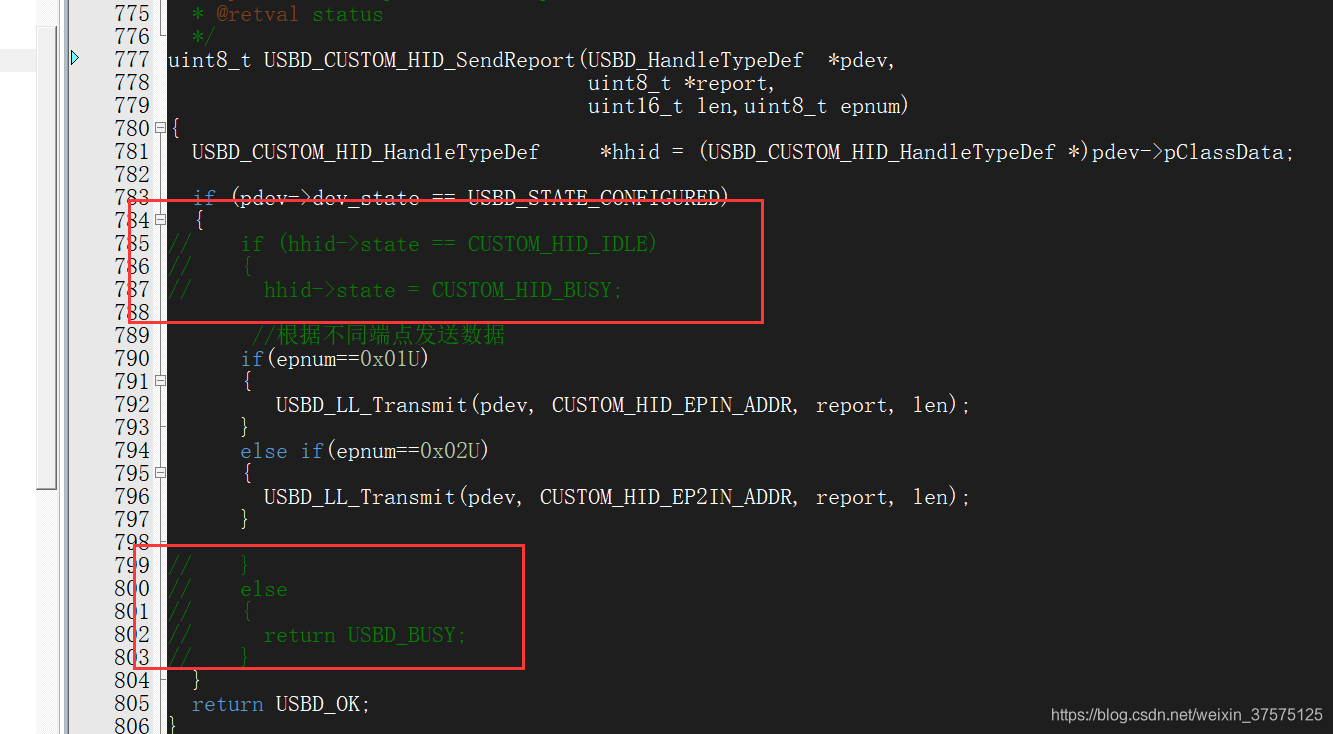

• 去掉CustomHID发送report函数的state判断，直接往某个端点上发送报文。

• 最后测试。

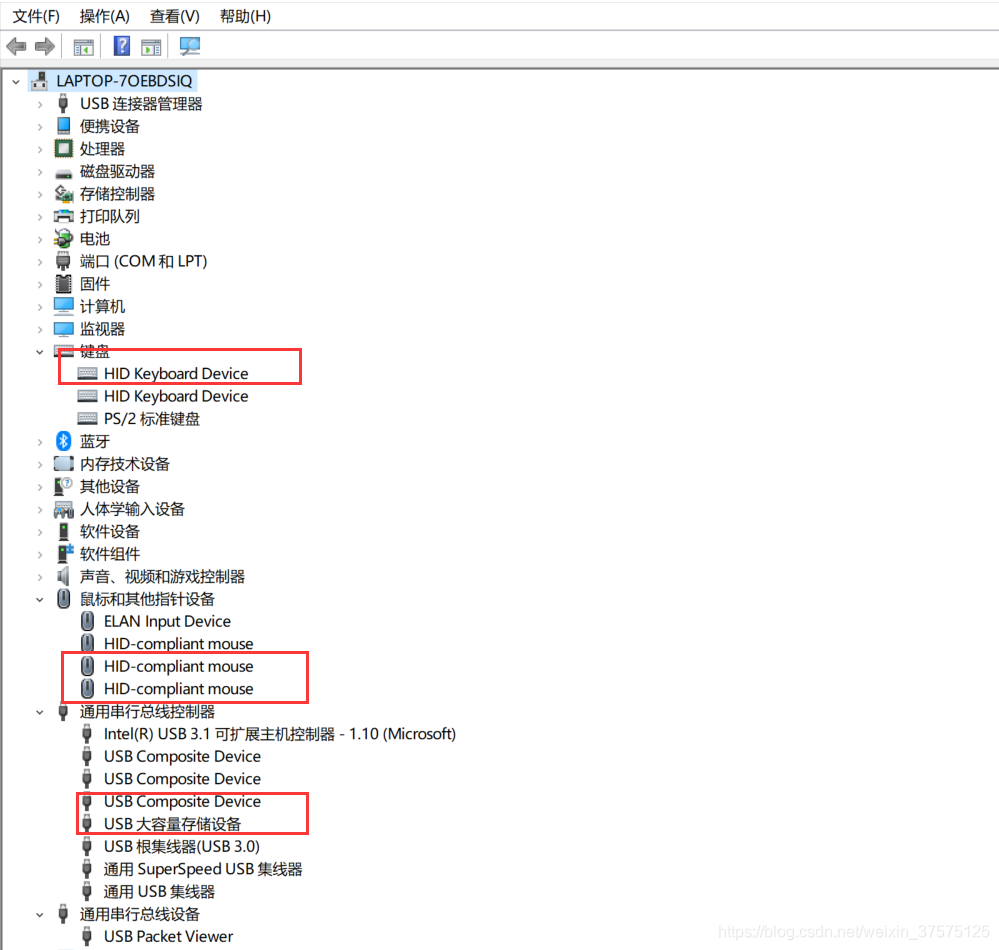

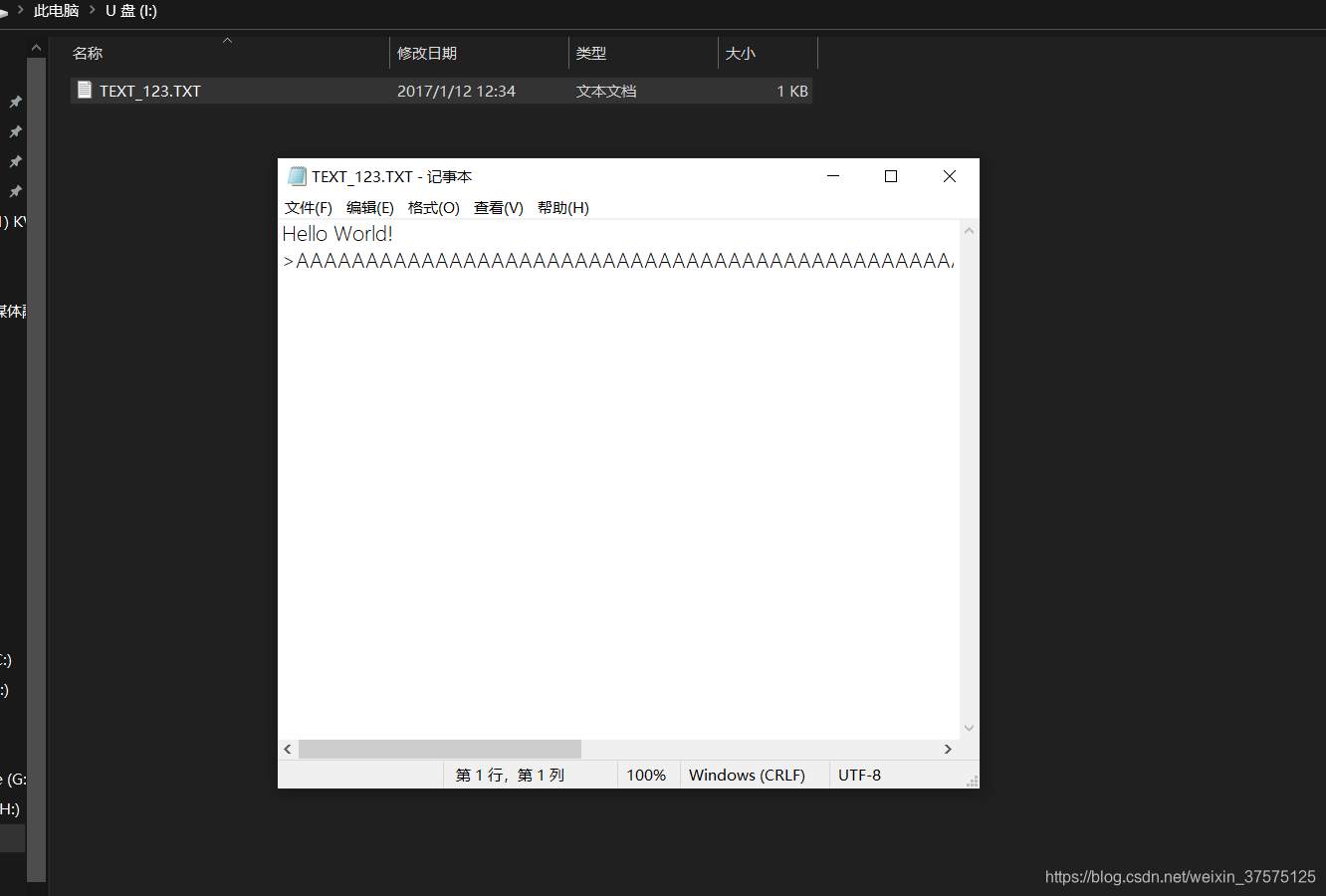

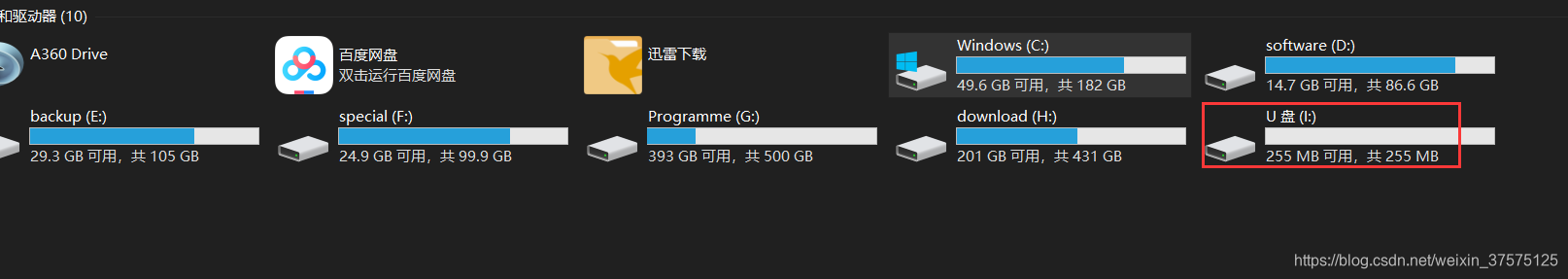

正确的结果是识别出如下的设备，弹出一个U盘，鼠标不断往下移动，并且不断输出一个a（英文输入法下）。

有关U盘文件系统参考[10]。

• 参考网站及书籍

1. https://blog.csdn.net/laifengyuan1/article/details/107954222
2. https://blog.csdn.net/laifengyuan1/article/details/108243418
3. https://blog.csdn.net/laifengyuan1/article/details/108243474
4. https://blog.csdn.net/laifengyuan1/article/details/109624730
5. https://blog.csdn.net/laifengyuan1/article/details/108243522
6. https://blog.csdn.net/u013256018/article/details/61947232
7. https://blog.csdn.net/lanmanck/article/details/8943501
8. https://www.amobbs.com/thread-5692754-1-1.html
9. https://blog.csdn.net/wlcwjy/article/details/110222891?utm_medium=distribute.pc_relevant.none-task-blog-2%7Edefault%7EBlogCommendFromBaidu%7Edefault-5.control&depth_1-utm_source=distribute.pc_relevant.none-task-blog-2%7Edefault%7EBlogCommendFromBaidu%7Edefault-5.control
10. https://www.cnblogs.com/libra13179/p/7156363.html
11. 《圈圈教你玩USB》书籍

? ? ? ? ? ? 工程下载链接：? ?? ?F103C8T6_USB_CUSTOMHID+MSC? ? ?
