定时器 0
原理图
工作模式 0
配置定时器 0：
- 工作模式 0，16 位自动重装定时器；
- 时钟源来自内部系统时钟 / 12
- 允许其在计数溢出之后请求中断；
- 每次 T0 中断，反转一次 P1.1 的输出电平。
main.c 文件：
/**
* Interrupt Registers Definition
*/
sfr IE = 0xA8; /* Interrupt Enable Register */
/**
* Interrupt Registers Bits Definition
*/
/** IE */
#define GLOBAL_IE_EA (0x80)
#define T0_IE_ET0 (0x02)
/**
* Timer 0 Registers Definition
*/
sfr TCON = 0x88; /* Timer 0 & Timer 1 Control Register */
sfr TMOD = 0x89; /* Timer 0 & Timer 1 Working Mode */
sfr TL0 = 0x8A; /* Timer 0 Counter Low Register */
sfr TH0 = 0x8C; /* Timer 0 Counter High Register */
sfr AUXR = 0x8E; /* Auxiliary Register */
/**
* Timer 0 Registers Bits Definition
*/
/** TCON */
#define T0_TCON_TF0 (0x20) /* Timer 0 - Overflow Flag */
#define T0_TCON_TR0 (0x10) /* Timer 0 - Run Control */
/** TMOD */
#define T0_TMOD_GATE (0x08) /* Timer 0 - Gate Control */
#define T0_TMOD_CT (0x04) /* Timer 0 - Counter or Timer Selection */
#define T0_TMOD_M1 (0x02) /* Timer 0 - Mode Selection Bit 1 */
#define T0_TMOD_M0 (0x01) /* Timer 0 - Mode Selection Bit 0 */
/** AUXR */
#define T0_AUXR_T0x12 (0x80) /* Timer 0 - Speed Control */
/**
* Port 1 Registers Definition
*/
sfr P1 = 0x90; /* Port 1 Register */
sbit LED = P1^1;
void main() {
TMOD &= ~T0_TMOD_GATE;
TMOD &= ~T0_TMOD_CT; // T0 acts as a timer
TMOD &= ~(T0_TMOD_M1 | T0_TMOD_M0); // Mode 0: 16-bit auto-reload
TH0 = (65536 - 10000) >> 8; // 8 MSB
TL0 = (65536 - 10000) & 0xFF; // 8 LSB
// AUXR |= T0_AUXR_T0x12; // T0's clock source is divided by 1
TCON &= ~T0_TCON_TF0; // Clear T0 overflow flag
TCON |= T0_TCON_TR0; // T0 run
IE |= T0_IE_ET0; // Enable T0 overflow interrupt request
IE |= GLOBAL_IE_EA; // Enable global interrupt
while(1) {}
}
void Timer0InterruptService() interrupt 1 {
LED = !LED;
}

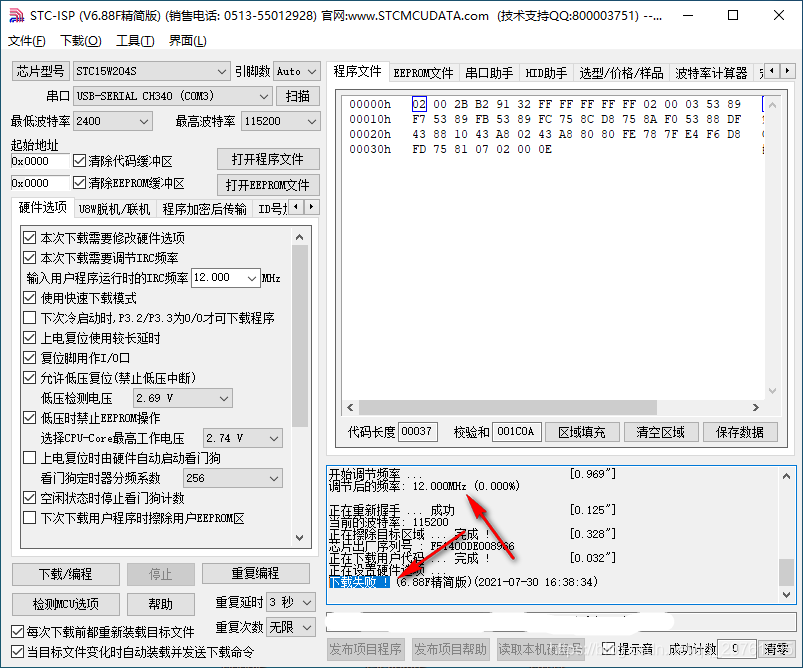

使用 STC-ISP 下载程序，频率设为 12.000 MHz：
注意：虽然 STC-ISP 提示下载失败！但是，我发现单片机仍然按照我的设想执行程序，这里可能是 STC-ISP 有问题。
对 T0 的时钟源进行 12 分频（AUXR &= ~T0_AUXR_T0x12;），测量 P1.1 输出：
注意：虽然在原理图中，我给单片机的电源符号是 5V，但是在实际测试中，我使用的是 USB 转串口模块上提供的 3.3V（实测没有 3.3V），这并不妨碍单片机正常运行。
不对 T0 的时钟源进行分频（AUXR |= T0_AUXR_T0x12;），测量 P1.1 输出：
