LoRa是一种基于扩频技术的远距离无线传输技术，也是诸多LPWAN通信技术中的一种，最早由美国Semtech公司采用和推广。LoRa扩频技术打破了传输功耗和传输距离之间的平衡，彻底改变了嵌入式无线通信领域的局面。它给人们呈现了一个能实现远距离、长电池寿命、大系统容量、低硬件成本的全新通信技术，而这正是物联网所需要的。
下面我们来测试LoRa模块实际工作参数。
测试简介

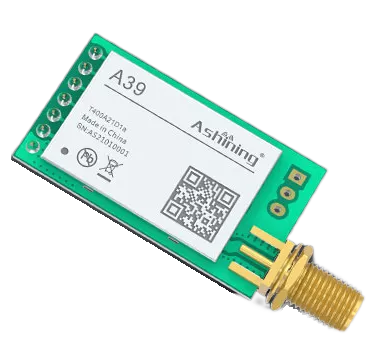

- No.1 测试模块
型号：A39-T400A21D1a
描述：LoRa晶片
-
No.2 测试仪器
-

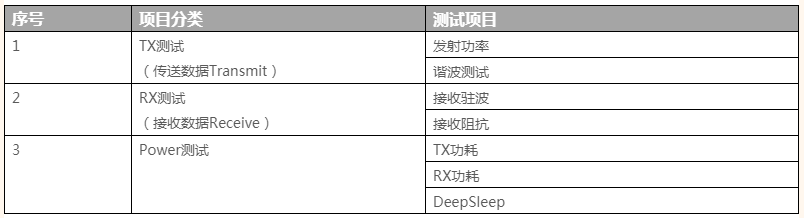

No.3 测试项目
测试实现
- No.1 TX测试

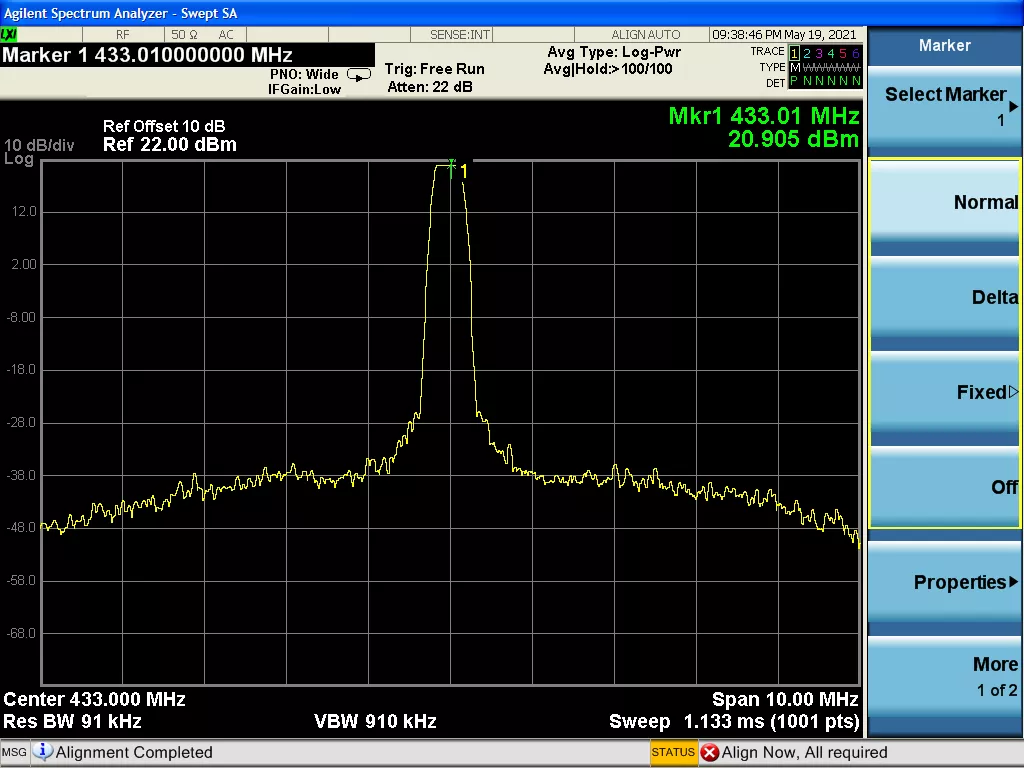

1.发射功率测试
A）测试方法
频谱仪设置：
◆Center frequency set to 433 MHz, Span is 10MHz, Ref amp is 22dBm
◆Max Hold mode
B）测试图表
C）测试结果
频谱收敛信道间不易串频
频谱收敛，信号分离度优异，信道间不易串频

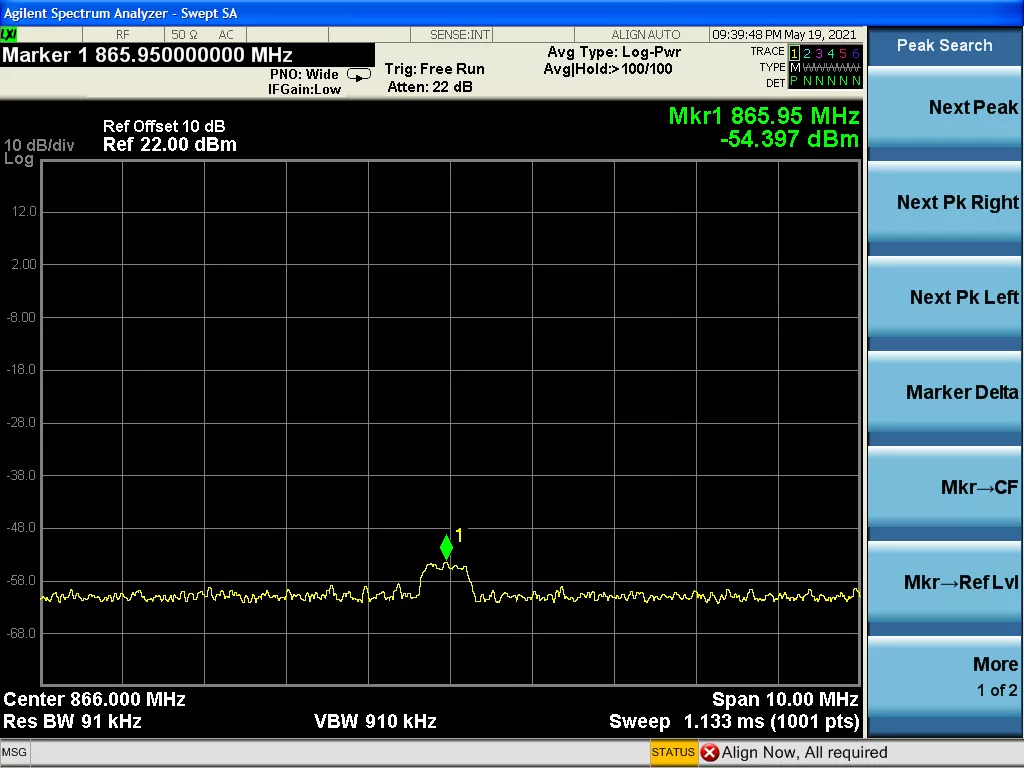

2.谐波功率测试
A）测试方法
频谱仪设置：
◆ Set frequency points to 2,3,4 and 5 times the base frequency, span is 10MHz , Ref amp is 22dBm
◆ Max Hold mode
B）测试图表
C）测试结果
- No.2 RX测试

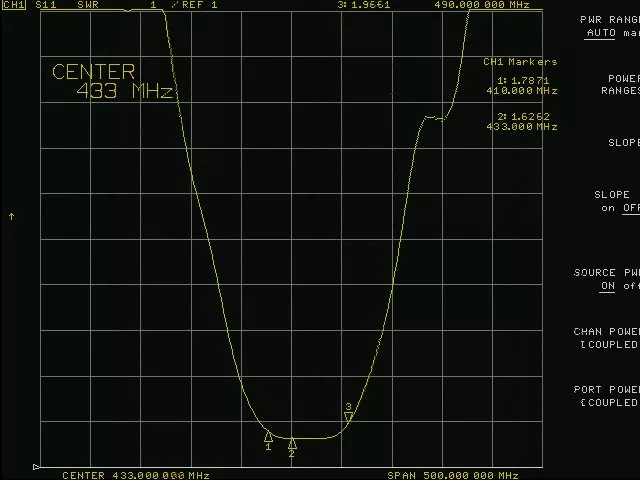

1.接受驻波测试
A）测试方法
矢量分析仪设置：
◆ Chan 1
◆ Center 433.0 MHz,Span 500.0 MHz，Format>SWR.
◆ Marker > Marker 1 410.0 MHz.
Marker 2 433.0 MHz.
Marker 3 490.0 MHz.
B）测试图表
C）测试结果

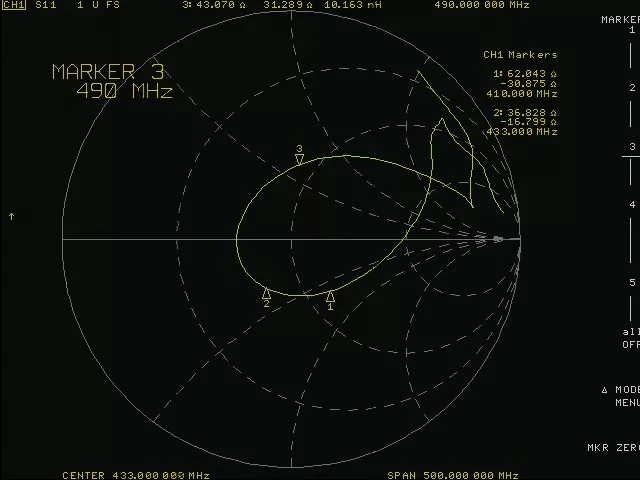

2.接收阻抗测试
A）测试方法
矢量分析仪设置：
◆ Chan 1
◆ Center 433.0 MHz,Span 500.0 MHz, Format>SMITH CHART
◆ Marker > Marker 1 410.0 MHz.
Marker 2 433.0 MHz.
Marker 3 490.0 MHz.
B）测试图表
C）测试结果
阻抗匹配良好
良好的阻抗匹配，降低反射，得到最大化功率，提升接收灵敏度，也更好地保护电路板及元器件.

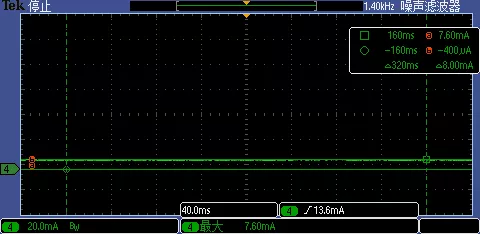

- No.3 功耗测试
A）测试图表
B）测试结果
Note:1）功耗测试的是模块的整体功耗。
