[嵌入式]手机蓝牙控制SMT32LED灯亮

1.硬件

通过蓝牙通讯 使用手机来控制 单片机 上 LED 灯的亮灭。

1）硬件使用 SMT32 单片机
2）蓝牙模块(HC-05)

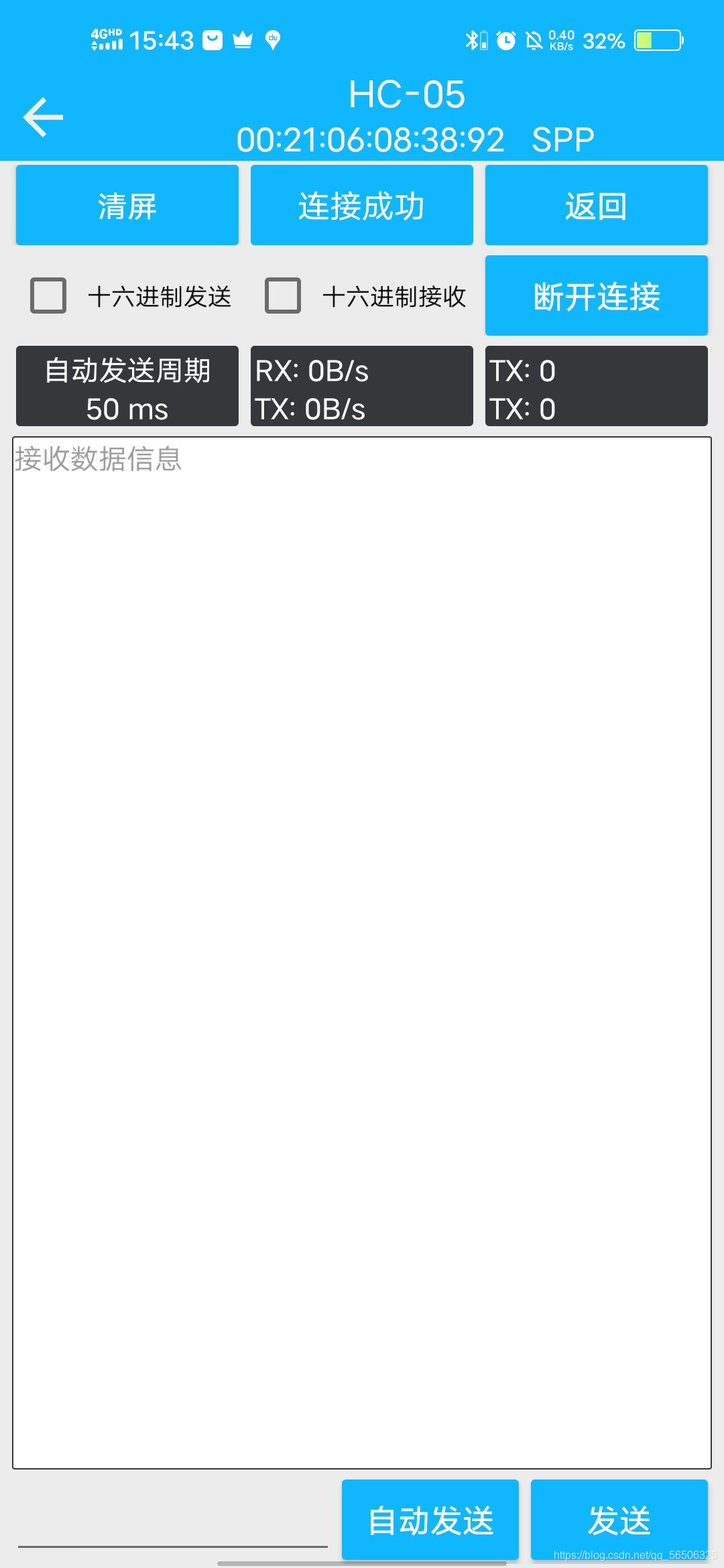

3） Android 手机一部(含蓝牙助手，可自行开发APP)

手机 —（蓝牙连接）—> HC-05 ----(串口通信)–> 单片机 -----> LED

2.硬件连接?

1）蓝牙模块VCC、GND、TXD、RXD
2）单片机VCC、GND、RXD、TXD

蓝牙模块上的 VCC 接 到开发板上的 VCC 针脚，蓝牙模块的 GND 接到开发板上的 GND 针脚，蓝牙模块的 TXD 接到开发板上的 RXD 针脚，蓝牙模块的 RXD 接到开发板上的TXD针脚。
单片机上电之后，手机会搜索到 一个蓝牙名称为 “HC-05” 的蓝牙信号，就是这个蓝牙模块。;连接输入密码1234，连接成功。

?3.代码（mian.c）

#include "led.h"
#include "delay.h"
#include "sys.h"
#include "usart.h"
#include "lcd.h"
#include "hc05.h"
#include "usart2.h"
#include "string.h"
#include "key.h"
void HC05_Role_Show(void)
{
	if(HC05_Get_Role()==1)LCD_ShowString(30,140,200,16,16,"ROLE:M");	//主
	else LCD_ShowString(30,140,200,16,16,"ROLE:S ");			 		//从
}
void HC05_Sta_Show(void)
{
	if(HC05_LED)LCD_ShowString(120,140,120,16,16,"STA:C ");			//连接成功
	else LCD_ShowString(120,140,120,16,16,"STA:S");	 			//连接失败
}
int main(void)
 {
	uint8_t rx=0;
	u8 t;
	u8 key;
	u8 sendmask=0;
	u8 sendcnt=0;
	u8 sendbuf[20];
	u8 reclen=0;
	u16 data;
	delay_init();
    uart_init(9600);
	LED_Init();
	KEY_Init();
	LCD_Init();
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);


	POINT_COLOR=RED;
	LCD_ShowString(30,30,200,16,16," STM32 ^_^");
	LCD_ShowString(30,50,200,16,16,"HC05 ");
	LCD_ShowString(30,70,200,16,16,"ATOM@ALIENTEK");
	while(HC05_Init())
	{
		LCD_ShowString(30,90,200,16,16,"HC05 Error!");
		delay_ms(500);
		LCD_ShowString(30,90,200,16,16,"Please Check!!!");
		delay_ms(100);
	}
	LCD_ShowString(30,90,200,16,16,"WK_UP:ROLE KEY0:SEND/STOP");
	LCD_ShowString(30,110,200,16,16,"ATK-HC05 Standby!");
  	LCD_ShowString(30,160,200,16,16,"Send:");
	LCD_ShowString(30,180,200,16,16,"Receive:");

	POINT_COLOR=BLUE;
	HC05_Role_Show();
 	while(1)
	{
		key=KEY_Scan(0);
		if(key==WKUP_PRES)
		{
   			key=HC05_Get_Role();
			if(key!=0XFF)
			{
				key=!key;
				if(key==0)HC05_Set_Cmd("AT+ROLE=0");
				else HC05_Set_Cmd("AT+ROLE=1");
				HC05_Role_Show();
				HC05_Set_Cmd("AT+RESET");
			}
		}else if(key==KEY0_PRES)
		{
			sendmask=!sendmask;
			if(sendmask==0)LCD_Fill(30+40,160,240,160+16,WHITE);
		}else delay_ms(10);
		if(t==50)
		{
			if(sendmask)
			{
				sprintf((char*)sendbuf,"ALIENTEK HC05 %d\r\n",sendcnt);
	  			LCD_ShowString(30+40,160,200,16,16,sendbuf);
				u2_printf("ALIENTEK HC05 %d\r\n",sendcnt);
				sendcnt++;
				if(sendcnt>99)sendcnt=0;
			}
			HC05_Sta_Show();
			t=0;
			LED0=!LED0;
		}
		if(USART2_RX_STA&0X8000)
		{
			LCD_Fill(30,200,240,320,WHITE);
 			reclen=USART2_RX_STA&0X7FFF;
		  	USART2_RX_BUF[reclen]=0;
			if(reclen==9||reclen==8)
			{
				if(strcmp((const char*)USART2_RX_BUF,"+LED1 ON")==0)LED1=0;	//打开LED1
				if(strcmp((const char*)USART2_RX_BUF,"+LED1 OFF")==0)LED1=1;//关闭LED1
			}
 			LCD_ShowString(30,200,209,119,16,USART2_RX_BUF);
 			USART2_RX_STA=0;
		}

		if(USART_ReceiveData(USART2) == '1')
		{
			LED1=0;
	    delay_ms(10);
	}
		else
		{
				LED1=1;
    delay_ms(10);	 //其他情况灯灭
		}
		t++;
	}
}
