一、八段数码管基础部分

1.八段数码管的共阴极和共阳极

一个八段数码管由八段二极管组成即a,b,c,d,e,f,g,dop(点），共八段。其中数码管分两种，共阴极和共阳极（共阳极：数码管的阳极全部接在一起，低电平点亮它，如果是共阳极，低电平点亮它。）

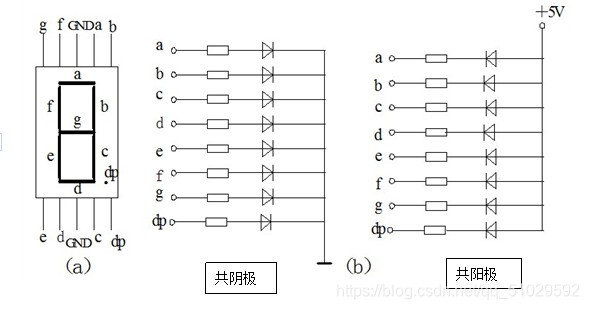

八段数码管的共阴极和共阳极

2.八段数码管的位码和段码

一般四位数码管，有四个引脚控制选取哪一位数码管（位选），还有8位段选是公用的，就是当位选为第一位时，段选码只对第一位点亮那些段有关，同理选中第二个位时，段码只对第二位有效，依此类推。。。一般硬件结构确定后，就会出现段码位码的说法。比如说四个位选引脚分别连接单片机p2.2 2.3 2.4 （这三个口分别是74HC138译码器端口），发光管是共阴那么第一位的位码是xxxx1110；第二位是xxxx1101；第三位是xxxx1011；第四位是xxxx0111；这样我在显示时，如果显示第一位数据，则往p2口送xxxx1110，再送第一位的段码。

二、八段数码管动态显示

所谓静态显示，就是每一个数码管的段码都要独占具有锁存功能的输出口，CPU把要显示的字码送到输出口上，就可以使数码管显示对应的字符，直到下一次送出另一个字码之前，显示的内容一直不会消失。动态显示有显示稳定、亮度大、节约CPU时间等优点，但占有I/O口较多，硬件成本高。

1.八个八段数码管动态扫描0到7流水显示

#include<reg51.h>
#define uchar unsigned char
#define uint unsigned int
sbit LSA=P2^2; //74HC138译码器端口
sbit LSB=P2^3;
sbit LSC=P2^4;

//共阳数码管编码表
uchar code table1[] ={0xc0,0xf9,0xa4,0xb0,
                      0x99,0x92,0x82,0xf8,
                      0x80,0x90,0x88,0x83,
                      0xc6,0xa1,0x86,0x8e};

//共阴数码管编码表
uchar code table2[] ={0x3f,0x06,0x5b,0x4f,
                      0x66,0x6d,0x7d,0x07,
                      0x7f,0x6f,0x77,0x7c,
                      0x39,0x5e,0x79,0x71};
//延时
void DelayMS(uint x)
{
  uchar t;
  while(x--)
    for(t=0;t<120;t++);
}
//主程序
void main()
{
  uchar i;
  while(1)
  {
    for(i=0;i<8;i++)
    {
	  P0=0xff;
	  LSA=0;LSB=0;LSC=0;
	  P0=table2[0];
	  DelayMS(100);
	  LSA=1;LSB=0;LSC=0;
	  P0=table2[1];
	  DelayMS(100);
	  LSA=0;LSB=1;LSC=0;
	  P0=table2[2];
	  DelayMS(100);
	  LSA=1;LSB=1;LSC=0;
	  P0=table2[3];
	  DelayMS(100);
	  LSA=0;LSB=0;LSC=1;
	  P0=table2[4];
	  DelayMS(100);
	  LSA=1;LSB=0;LSC=1;
	  P0=table2[5];
	  DelayMS(100);
	  LSA=0;LSB=1;LSC=1;
	  P0=table2[6];
	  DelayMS(100);
	  LSA=1;LSB=1;LSC=1;
	  P0=table2[7];
	  DelayMS(100);
    }
  }
}

2.八个八段数码管动态扫描0到7常亮显示

#include<reg52.h>
typedef unsigned int uint;
typedef unsigned char uchar;
sbit LSA=P2^2;	//74HC138译码器端口
sbit LSB=P2^3;
sbit LSC=P2^4;
uchar out[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};

void delay(uint num)
{
	while(num--);
}

void display()
{
	uint i;
	for(i=0;i<8;i++)
	{
		switch(i)	 //位选，选择点亮的数码管，
		{
			case(0):
				LSA=0;LSB=0;LSC=0; break;//显示第0位
			case(1):
				LSA=1;LSB=0;LSC=0; break;//显示第1位
			case(2):
				LSA=0;LSB=1;LSC=0; break;//显示第2位
			case(3):
				LSA=1;LSB=1;LSC=0; break;//显示第3位
			case(4):
				LSA=0;LSB=0;LSC=1; break;//显示第4位
			case(5):
				LSA=1;LSB=0;LSC=1; break;//显示第5位
			case(6):
				LSA=0;LSB=1;LSC=1; break;//显示第6位
			case(7):
				LSA=1;LSB=1;LSC=1; break;//显示第7位
		}
		P0=out[i];//发送段码
		delay(100); //间隔一段时间扫描
		P0=0x00;//消隐
	}
}

void main()
{
	while(1)
	{
		display();
	}
}

三、八段数码管静态显示

动态显示就是把所有显示器的8个段码中的A-dp的各个相同段连接在一起，接到一个公共的输出口上，而数码管的位端分别接在另外的输出口上，通过这两个输出口的两组信号相互作用来产生显示效果。即让各位数码管按照一定顺序轮流显示，只要扫描频率足够高，由于人眼的“视觉暂留”现象，就能连续稳定地显示。动态显示能显著降低显示部分成本，大大减少显示接口的连线结构。

1.一个数码管的静态显示0到9

#include<reg51.h>
#define uchar unsigned char
#define uint unsigned int

//共阳数码管编码表
uchar code table1[] ={0xc0,0xf9,0xa4,0xb0,
                      0x99,0x92,0x82,0xf8,
                      0x80,0x90,0x88,0x83,
                      0xc6,0xa1,0x86,0x8e};

//共阴数码管编码表
uchar code table2[] ={0x3f,0x06,0x5b,0x4f,
                      0x66,0x6d,0x7d,0x07,
                      0x7f,0x6f,0x77,0x7c,
                      0x39,0x5e,0x79,0x71};

//延时
void DelayMS(uint x)
{
	uchar t;
	while(x--)
  for(t=0;t<120;t++);
}

//主程序
void main()
{
	uchar i=0;
	P0=0x3f;
	for(; i < 10; ++i)
    {

      P0 = table2[i];
      if(i == 9)
      i = 0;
	  DelayMS(300);
    }
    while(1);
}
