文章目录
一.PCB画板问题

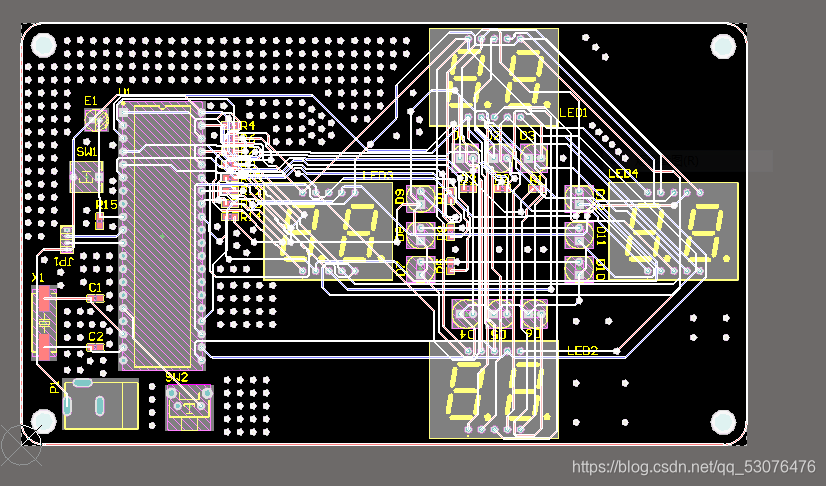

1.AD16如何给不规则形状的板子
a.框选整个原理图。

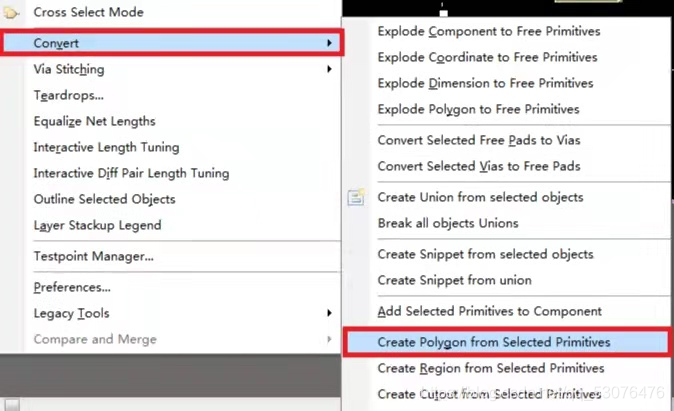

b.单击Tools菜单中的“Create Polygon from Selected Primitives”选项，或者快捷键依次按下“T”、“V”、“G”按键。

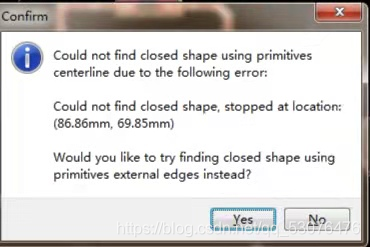

c.对话框里点击yes即可。
c.在原理图的黑色空白处双击鼠标左键。

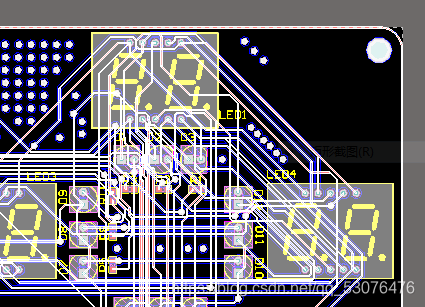

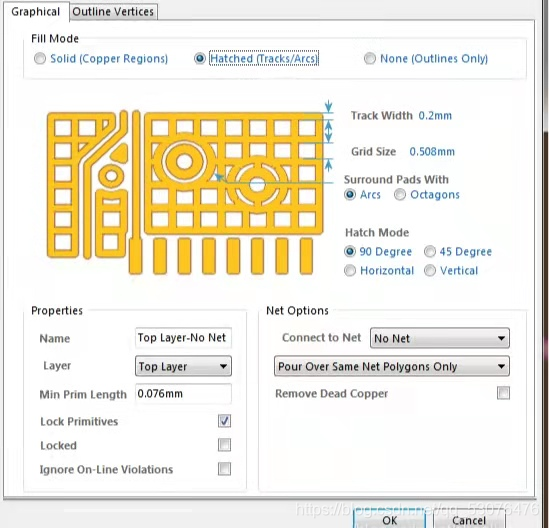

d.填充方式选择Solid或Hstched；Hatch Mode选择“90”或“45”；选择连接“GND”；单击OK，便完成铺铜。
2.规则约束错误

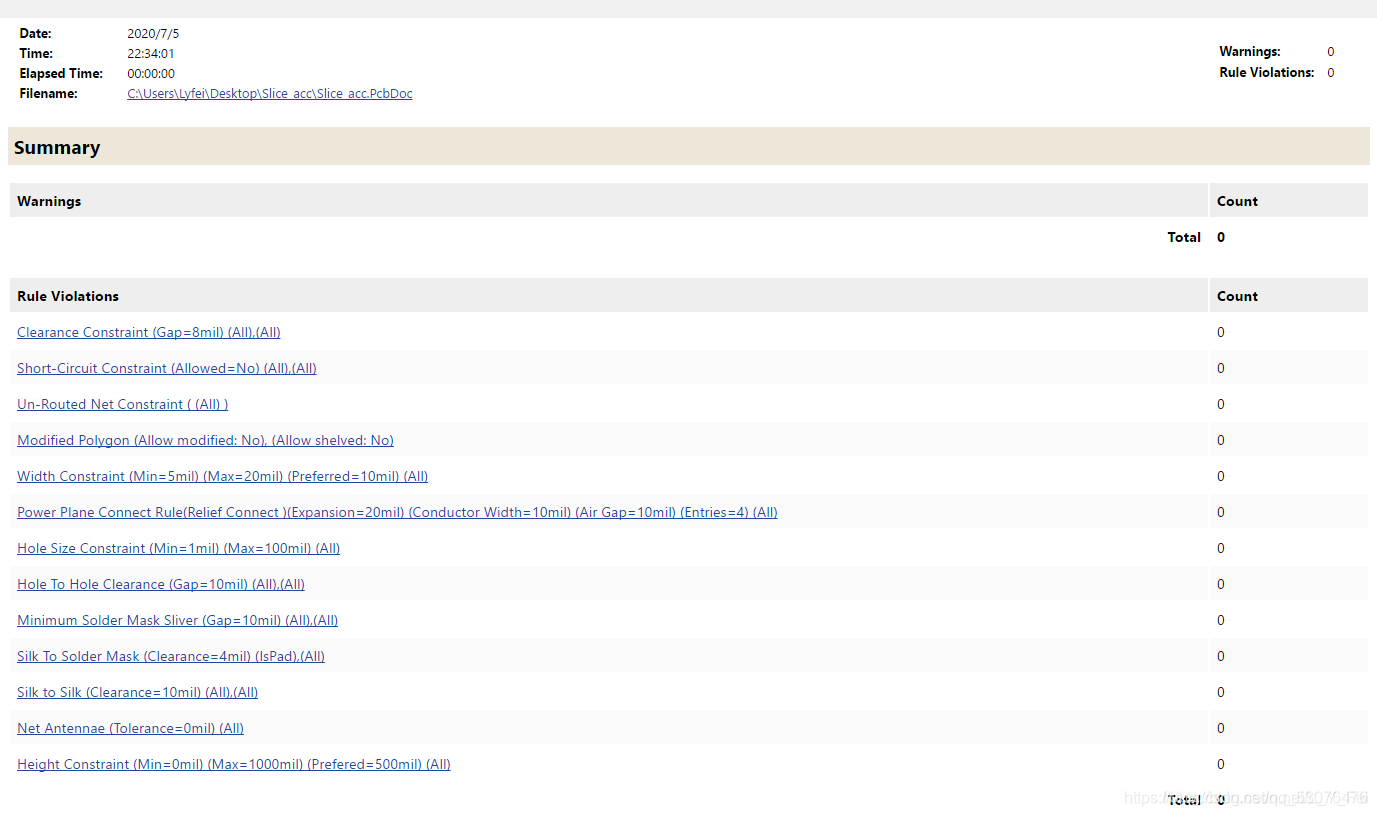

设计规则检查的时候，有时会出现Silk To Solder Mask Clearance Constraint等错误，如`Silk To Solder Mask Clearance Constraint是因为丝印层到阻焊层的间距不满足规则中的约束，我们可以修改规则让它停止报错。
出现原因：
a.画pcb板的时候没有注意
b.使用的器件封装自带属性
修改规则：

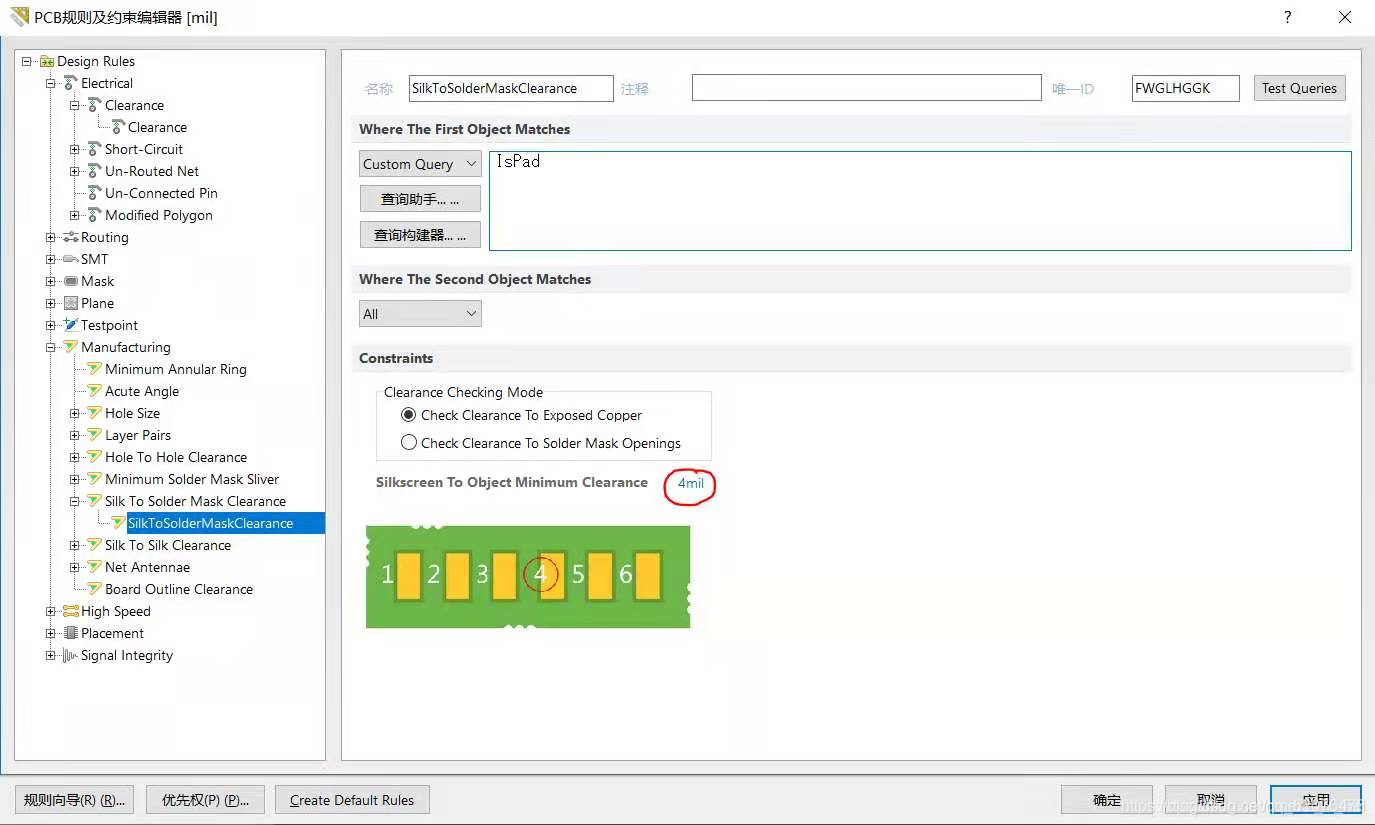

【设计】->【规则】-> [Silk To Solder Mask Clearance] -> [SilkToSolderMaskClearance]中的范围改到你所画规格的范围
其它规则的修改也是如此，上手一遍就知道了。
二.单片机中断系统的学习
1.中断概念
中断请求： CPU在处理某一事件A时，发生了另一事件B的请求。
中断响应和中断服务： CPU暂时中断当前的工作，转去处理事件B。
中断返回： 待CPU将事件B处理完毕后，再回到原来事件A被中断的地方继续处理事件A 。
中断源： 引起CPU中断的根源，称为中断源。
中断系统： 实现上述中断功能的部件称为中断系统。
2.中断响应条件
中断源有中断请求；
此中断源的中断允许位为1；
CPU开中断（即EA=1）。
以上三条同时满足时，CPU才有可能响应中断。
3.一次中断过程的完整步骤
1、 中断请求：中断事件一旦发生，中断源就提交中断请求（将中断标志位置1），欲请求CPU暂时放下目前的工作转向为该中断作专项服务。
2、 中断使能：虽然中断源提交了中断请求，但是，能否得到CPU的响应，还要取决于该中断请求能否通过若干关卡送达CPU（中断使能位等于1，关卡放行），这些关卡有以下两类：此中断源的中断允许位；全局中断允许位。
3、 中断响应：如果一路放行，则CPU响应该中断请求，记录断点，跳转到中断服务程序。对于INT和TMR中断，中断响应时中断标志位会被硬件自动清零。
4、 中断处理：对中断源进行有针对性的服务。
5、 中断返回：返回到主程序断点处，继续执行主程序。1、3、5由硬件自动完成。2、4是用户编程完成。中断响应条件为1、2同时满足。

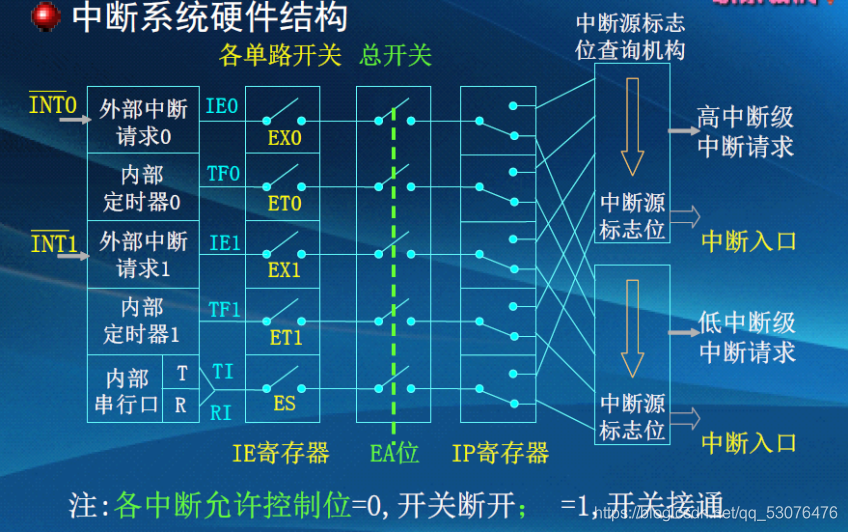

2.80C51中断系统的结构
80C51的中断系统有5个中断源（8052有 6个） ，2个优先级，可实现二级中断嵌套 。
1、（P3.2）可由IT0(TCON.0)选择其为低电平有效还是下降沿有效。当CPU检测到P3.2引脚上出现有效的中断信号时，中断标志IE0(TCON.1)置1，向CPU申请中断。
2、(P3.3）可由IT1(TCON.2)选择其为低电平有效还是下降沿有效。当CPU检测到P3.3引脚上出现有效的中断信号时，中断标志IE1(TCON.3置1,向CPU申请中断。
3、 TF0（TCON.5），片内定时/计数器T0溢出中断请求标志。当定时/计数器T0发生溢出时，置位TF0，并向CPU申请中断。
4、 TF1（TCON.7），片内定时/计数器T1溢出中断请求标志。当定时/计数器T1发生溢出时，置位TF1，并向CPU申请中断。
5、 RI（SCON.0）或TI（SCON.1），串行口中断请求标志。当串行口接收完一帧串行数据时置位RI或当串行口发送完一帧串行数据时置位TI，向CPU申请中断。
3.定时器/计数器控制寄存器TCON
a. IT0和IT1是设置外部中断的触发方式。当其为0时，为低电平触发方式,当其为1时，为负跳变触发方式。
b. IE0和IE1是外部中断标志位。
c. 其他的是定时/计数器的控制。
d. TF0和TF1是定时器的中断标志。
e. TR1和TR0是打开相应的定时器。
4.中断请求标记的置位和清除
外部中断:
下降沿触发方式条件下，在产生中断请求时由硬件置位（置1）中断请求标记，当CPU响应中断时由硬件清除（清0 ）。电平触发方式条件下，中断请求标记由外部中断源控制。具体是：当CPU检测到INT引脚上出现低电平时，中断标志IE由硬件置位，INT引脚上出现高电平时，中断标志IE由硬件清除。
定时器中断:
计数溢出时由硬件置位中断请求标记，当CPU响应中断由硬件清除。
串口中断:
当串行口接收完一帧数据后请求中断，由硬件置位中断请求标记RI，RI必须由软件清除。当串行口发送完一帧数据后请求中断，由硬件置位中断请求标记TI，TI必须由软件清除。
