[嵌入式]基于STM32F103C8T6最小开发板设计的户外环境监测系统（运用了DHT11模块，GY-30数字光照模块，低电平触发蜂鸣器，OLED显示）

基于STM32F103C8T6最小开发板设计的户外环境监测系统（运用了DHT11模块，GY-30数字光照模块，低电平触发蜂鸣器，OLED显示）

这个户外监测系统自己还在完善，在这个上传给onenet中移物联网上传出现一点小问题，不过上传数据还是不是很稳定，所以目前个人发表的是自己实现在周遭环境监测系统的1.0版本。后续还会发表自己的升级版，敬请期待吧！

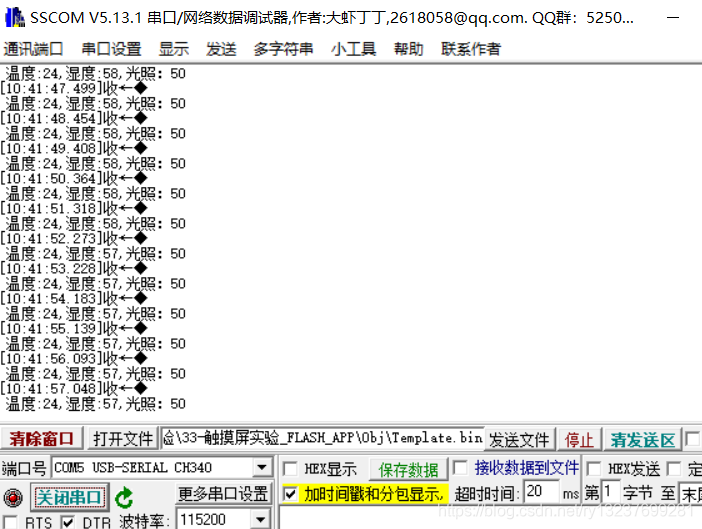

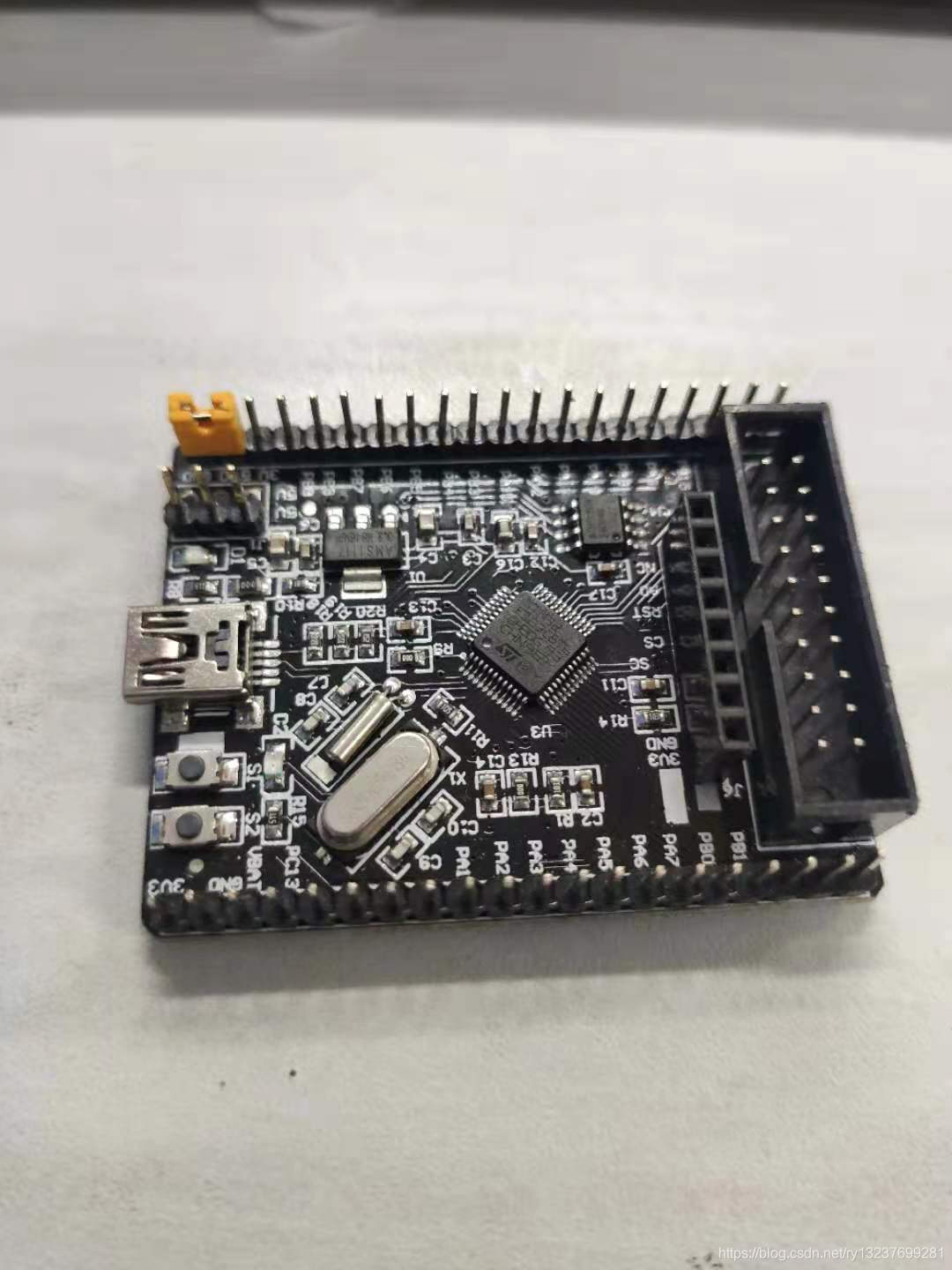

首[在这里插入图片描述是我们这个系统运行的载体是STM32F103C8T6
然后就是大家比较熟知的传感器模块：

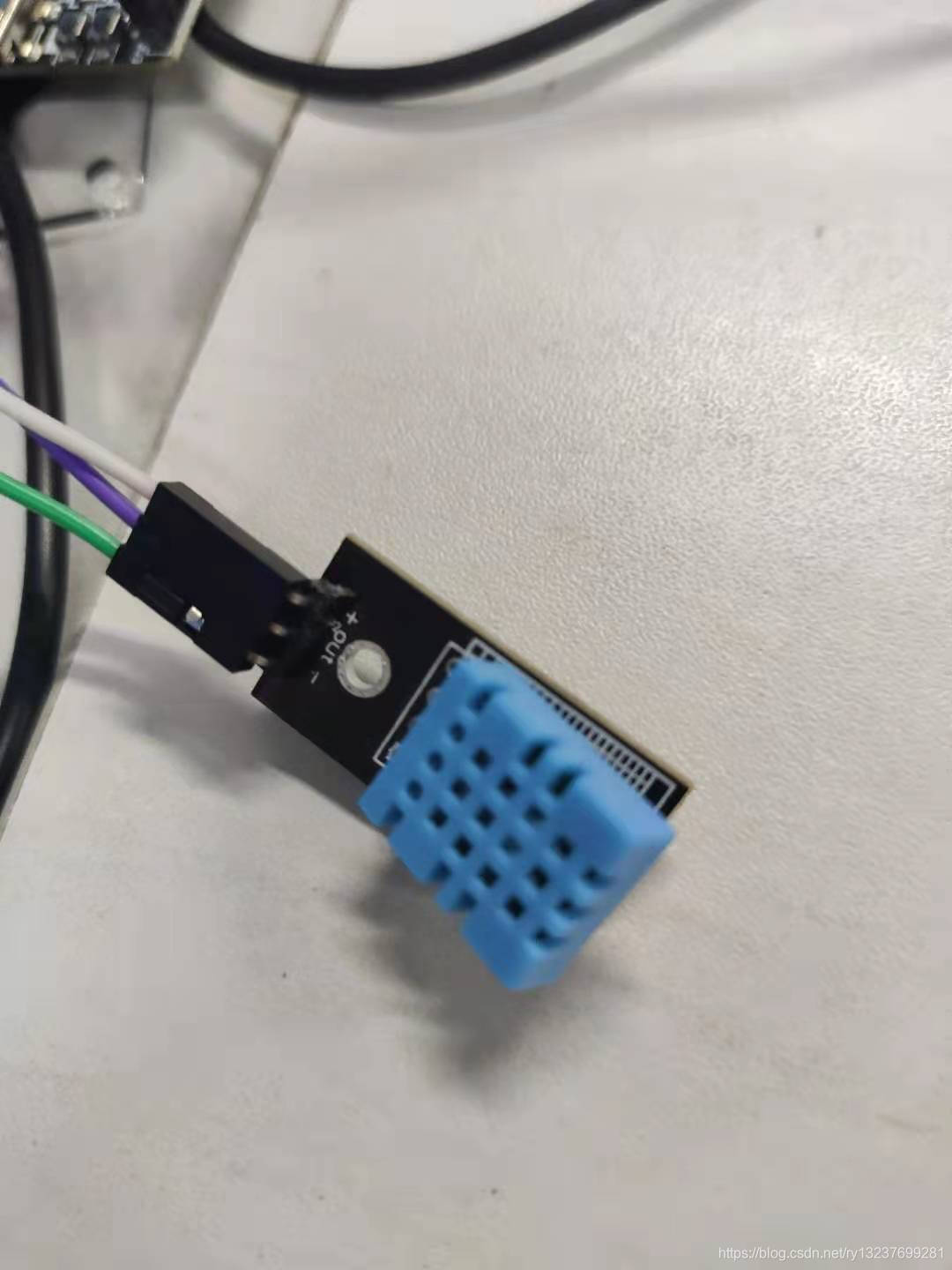

（1）：温湿度传感器

这个传感器运行是需要经过两次的上拉电平，才能实现将AD转换成数据转发传输，想要更加深入理解这个传感器的原理可以这个大佬学习-（我也是看这个的）

static void DHT11_Rst(void)
{
		GPIO_SETOUT();											//配置成输出模式
    GPIO_ResetBits(DHT11_IO,DHT11_PIN); //拉低数据线
    delay_ms(20);    										//拉低至少18ms
    GPIO_SetBits(DHT11_IO,DHT11_PIN); 	//拉高数据线
	  delay_us(30);     									//主机拉高20~40us
		GPIO_ResetBits(DHT11_IO,DHT11_PIN);
}

这是启动让DHT11可是进行数据传输。（后面我把代码打个包）
这里是接线安排

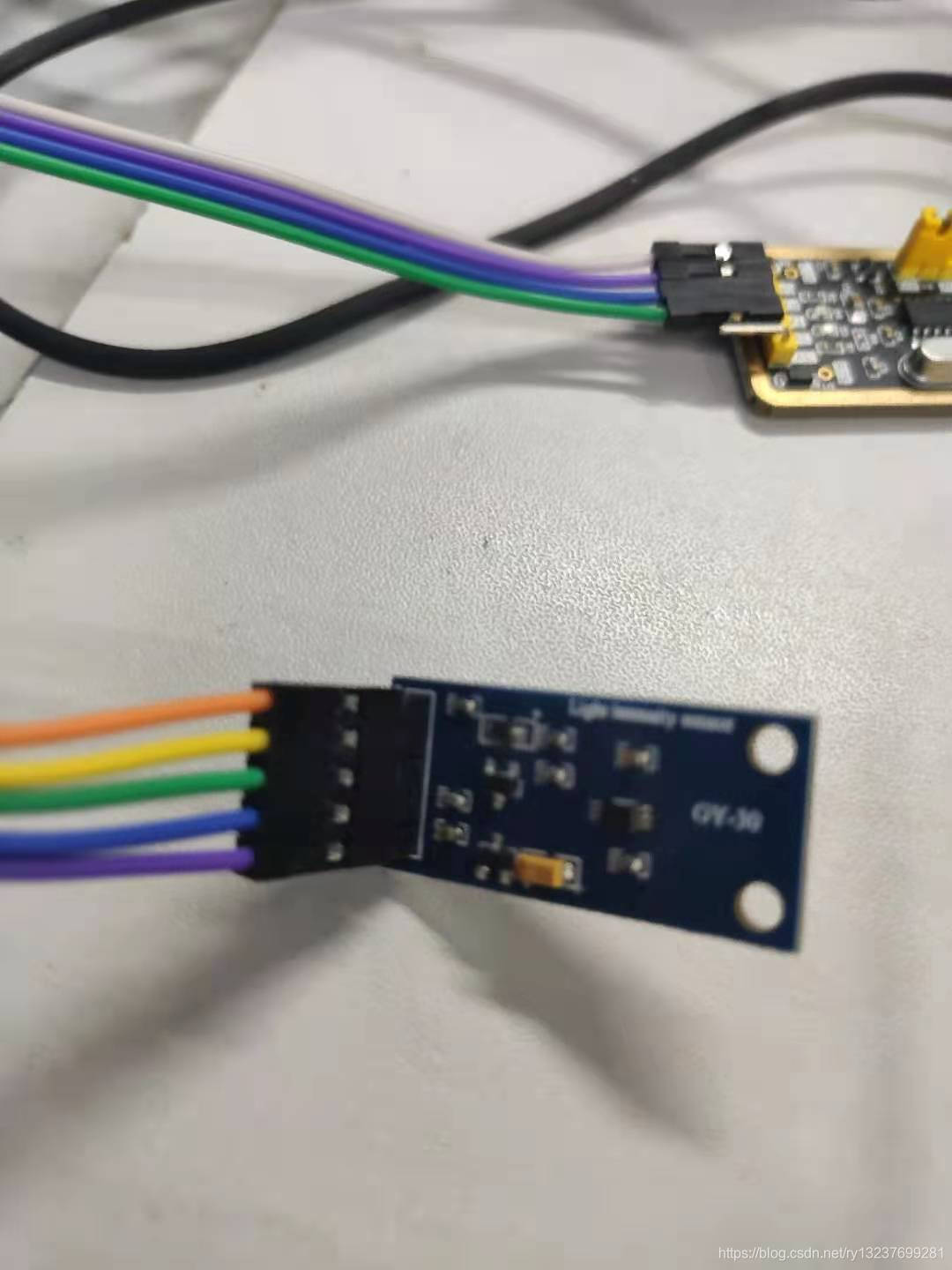

（2）：GY-30光照强度传感器

这个代码实现的逻辑是由下图
|

想要了解更多的同学可以看这个博主的博文帅奎奎
管脚插线方法：

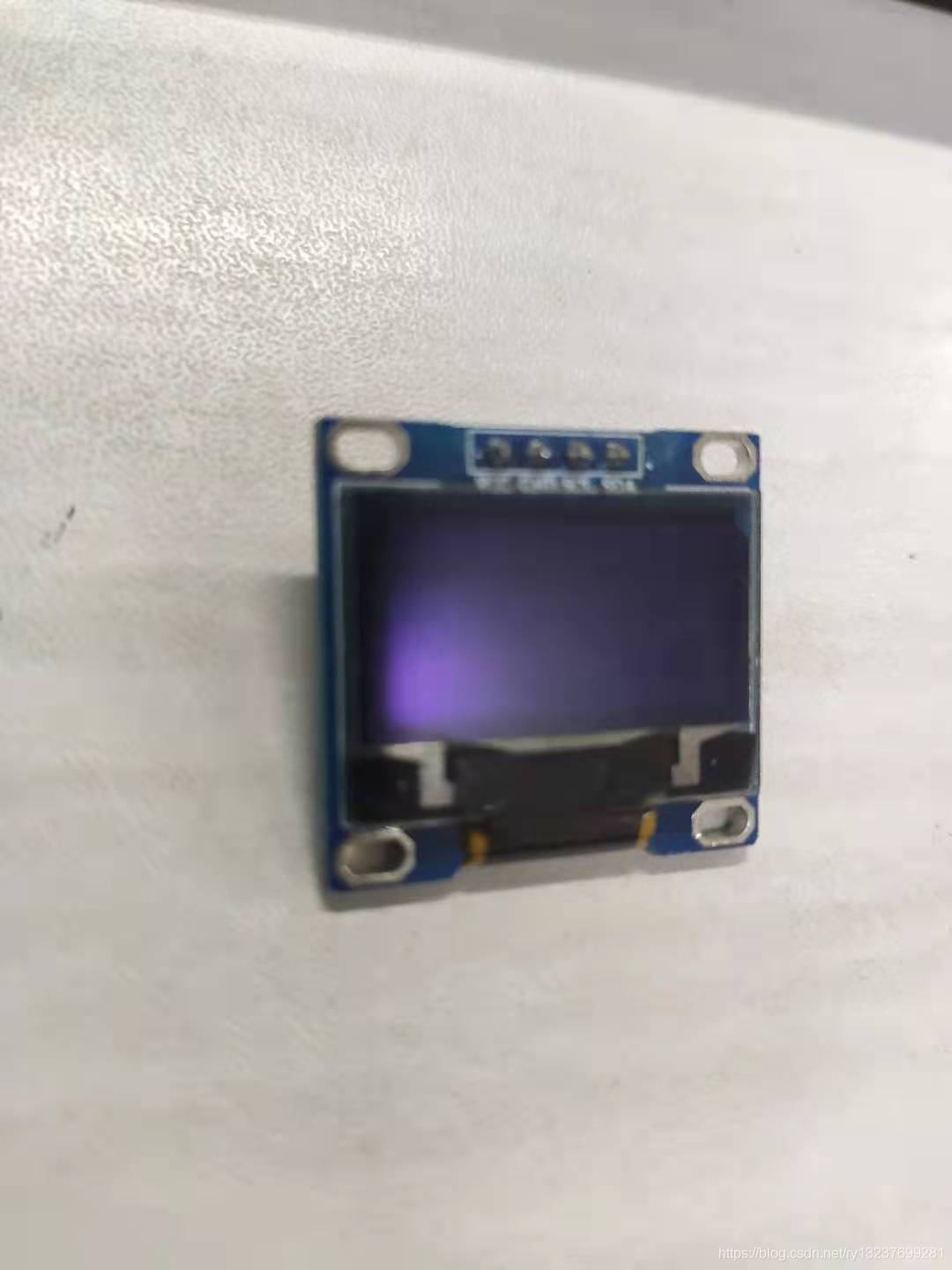

（3）OLED显示屏：

我用的OLED代码是正点原子的，通过这个实验例程移植到我这边的代码上。当然为了更好的实现我自己也改了一些内容：

void OLED_Show(u8 temp,u8 humi,u8 Light)
{

	OLED_ShowString(35,2, ":",16);//显示温度中文
	OLED_ShowCHinese(0,4,10);
	OLED_ShowCHinese(17,4,11);
	OLED_ShowString(35,4, ":",16);//显示湿度中文
	OLED_ShowCHinese(0,6,12);
	OLED_ShowCHinese(17,6,13);
	OLED_ShowString(35,6, ":",16);//显示光照中文
	OLED_ShowNum(45,2,temp,3,16);//显示温度
	OLED_ShowNum(45,4,humi,3,16);//显示湿度的码值
	OLED_ShowNum(45,6,Light,3,16);//显示湿度的码值
	delay_ms(10);

}

这是我自己修改的地方，为了代码的客观性，将冗余的代码用函数的形式实现。

接线设置：

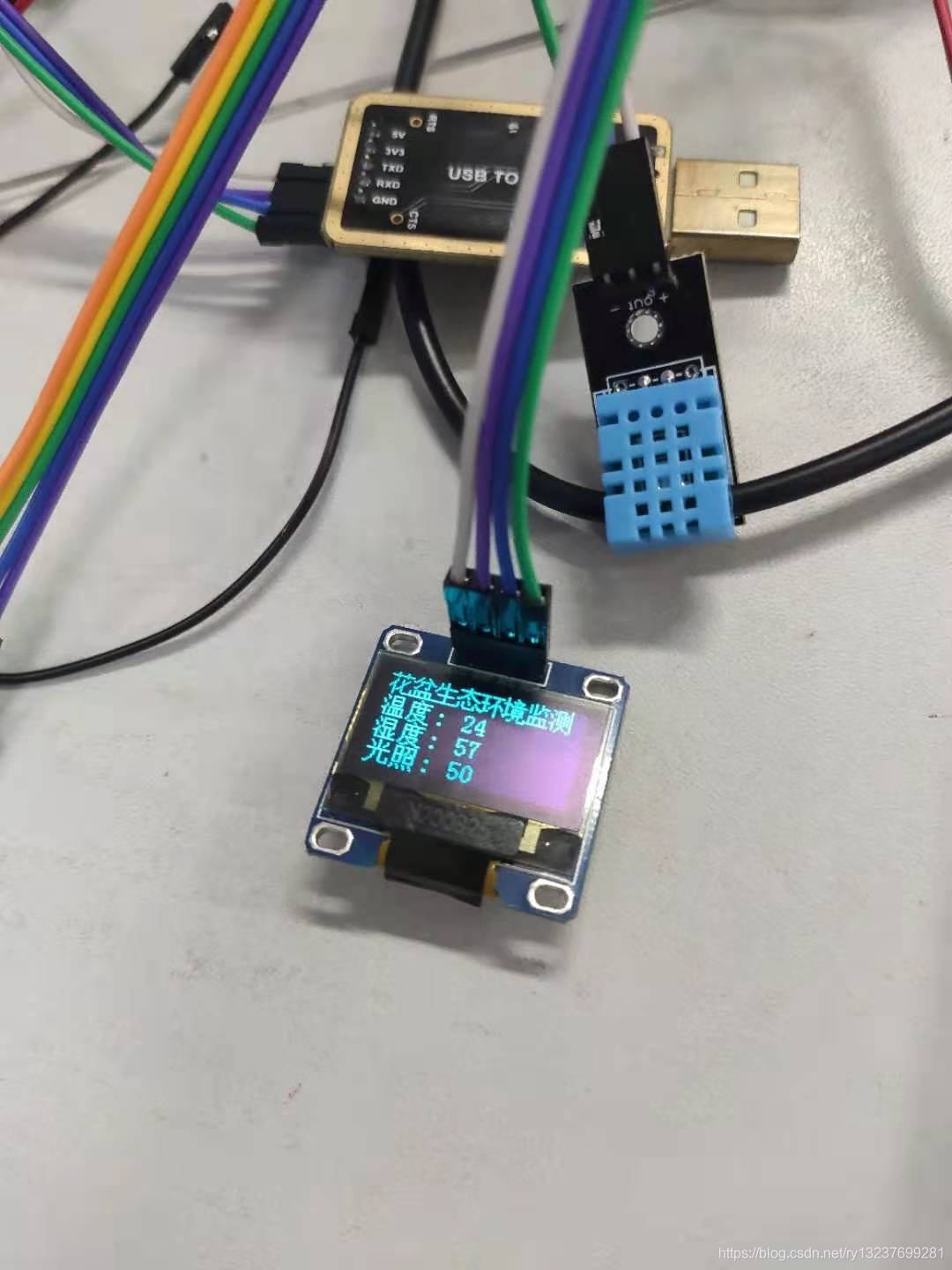

这样就可以将这些模块整合在最小系统里了。

遇到的问题总结
一个是运行总线IIC上面的知识，自己运用的不是很熟练，同时在将这些代码初始时，整体的客观性不强，现在改过来啦

整体自己这样过来还是颇有感触，网上有各种各样的方法和代码，都不如自己慢慢调试，形成自己传感器库，在后面的开发中直接调用就可以了，当然我们还是要借鉴别人的代码，感谢那些引路人，谢谢你们

源码给你哇，一起加油喂
