[嵌入式]利用单片机控制74HC595显示图案

利用单片机控制74HC595显示图案（单片机型号STC89C52）

此文将介绍如何用74HC595自定义显示图案，需要一定的单片机学习基础，话不多说，上代码

#include "reg51.h"  //此文件中定义了单片机的一些特殊功能寄存器
#include "intrins.h"

typedef unsigned int u16;  //对数据类型进行声明定
typedef unsigned char u8;

sbit SRCLK=P3^6;
sbit RCLK=P3^5;
sbit SER=P3^4;
u8 ledduan[]{0x81,0x42,0x24,0x18,0x18,0x24,0x42,0x81};//段选数据可根据想要的图案更改，代码从取模软件中获得
//十六进制对应二进制01既为对应引脚的高低电平
u8 ledwei[]={0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe};//此处为列从左到右扫描，不需要改动

//函 数 名   : delay
//函数功能   : 延时函数，i=1时，大约延时10us
void delay(u16 i)
{
 while(i--);
 }

// 函数名   : Hc595SendByte(u8 dat)
// 函数功能 : 向74HC595发送一个字节的数据
void Hc595SendByte(u8 dat)
{
 u8 a;
 SRCLK=0;
 RCLK=0;
 for(a=0;a<8;a++)
 	{
 	    SER=dat>>7;
 	 	dat<<=1;
 		SRCLK=1;
 		_nop_();//延迟时间为 1us。可以较为精确得控制延迟时间。
 		_nop_();
 		SRCLK=0;
 			}
       RCLK=1;
       _nop_();
	   _nop_();
	   RCLK=0;
	}

	void main()
	{
	        u8 i;
	        while(1)
	    	{
		    P0=0x7f;
		 	for(i=0;i<8;i++)
		 	    	{
	        P0=ledwei[i];  //位选
	        Hc595SendByte(ledduan[i]);//发送段选数据
	        delay(100);  //延时
		    Hc595SendByte(0x00);  //消隐
		 	    	}
	    	}
	}

代码写好后就要用到取模软件取模了（当然你愿意一个一个算也是可以的）

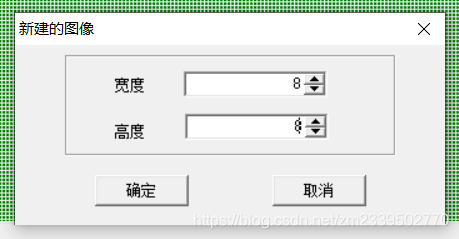

由于单片机点阵为8×8，所以把参数改一下

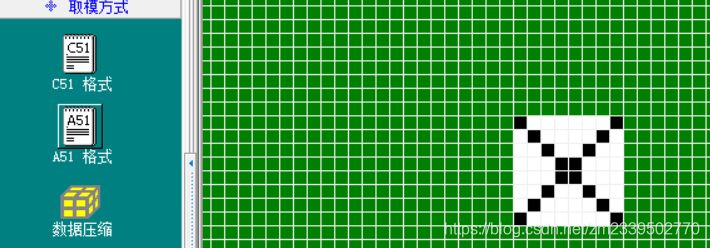

白格子里面就是绘制图案区域，这里我画了个x，然后点左边c51取模方式，在这里可以任意绘制你想要的图案及字母。

接下来便得到了所需的十六进制代码

把得到的代码复制到ledduan（断选）后面的括号内

编译无错误无警告就可以下载到单片机显示了
注：我使用的是集成了8×8LED点阵模块的单片机开发板，如果无此模块或单片机型号和我不同，实验不一定成功，我只是分享一下我的学习经验
