[嵌入式]小白 Lcd1602万年历代码分享

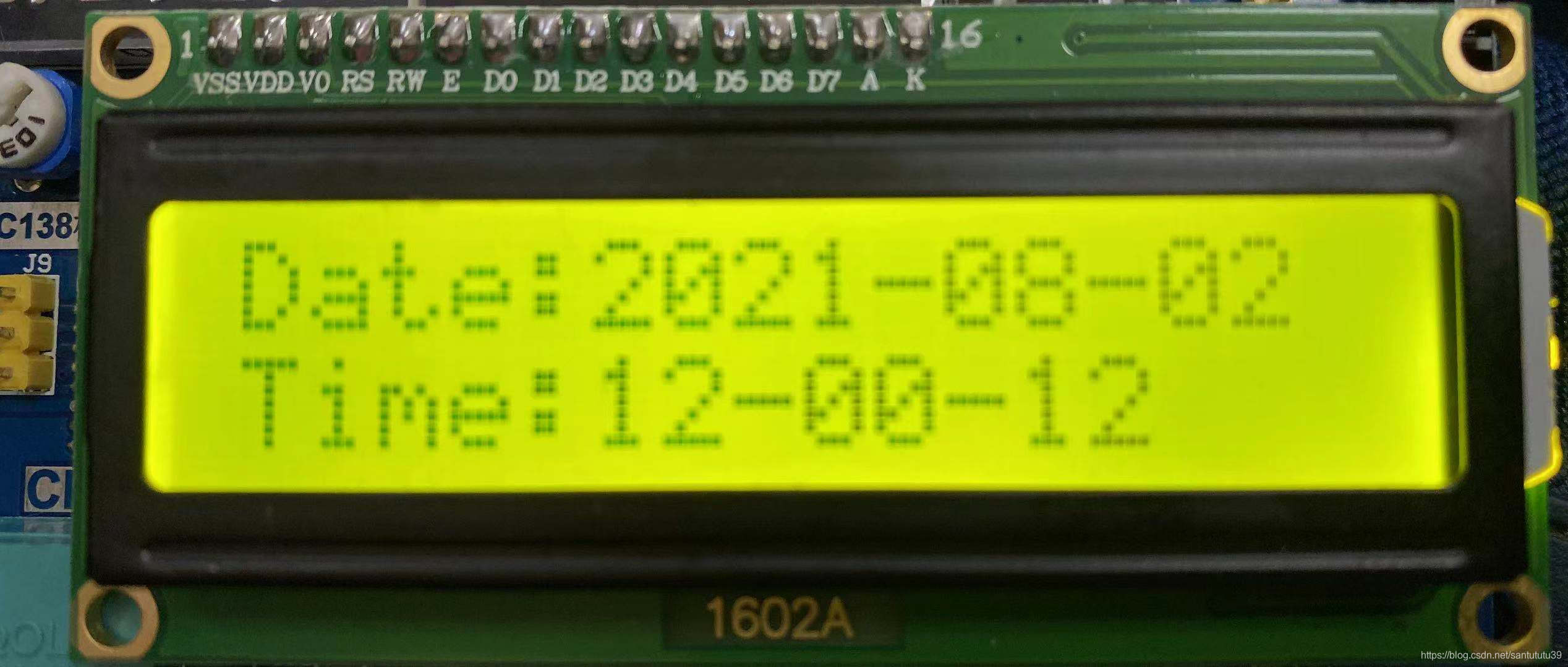

基于51单片机来实现万年历，用1602显示，计时芯片用的DS1602，LCD1602显示时钟，按K3键进入时钟设置，此时秒钟停止走动，按K1键选择设置的秒、分、时、日、月、年，按K2键进行加1，设置完成后，再次按下K3键继续走时，由于界面受限在此不显示“星期”。

代码：

#include <reg51.h>
#include "lcd.h"
#include "ds1302.h"



sbit K1=P3^1;
sbit K2=P3^0;
sbit K3=P3^2;

void Int0Configuration();
void LcdDisplay();
unsigned char SetState,SetPlace;
unsigned char zifu1[]="Time:";//定义字符
unsigned char zifu2[]="Date:";
void Delay10ms(void);   //误差 0us


void main()
{
	unsigned char i;

	Int0Configuration();
	LcdInit();
	Ds1302Init();
	while(1)
	{
		if(SetState==0)
		{
			Ds1302ReadTime();
		}
		else
		{
			if(K1==0)		//检测按键K1是否按下
			{
				Delay10ms();	//消除抖动
				if(K1==0)
				{
					SetPlace++;
					if(SetPlace>=7)
						SetPlace=0;
				}

				while((i<50)&&(K1==0))	 //检测按键是否松开
				{
					Delay10ms();
					i++;
				}
				i=0;
			}
			if(K2==0)		//检测按键K2是否按下
			{
				Delay10ms();	//消除抖动
				if(K2==0)
				{
					TIME[SetPlace]++;
					if((TIME[SetPlace]&0x0f)>9)					 //换成BCD码。
					{
						TIME[SetPlace]=TIME[SetPlace]+6;
					}
					if((TIME[SetPlace]>=0x60)&&(SetPlace<2))		//分秒只能到59
					{
						TIME[SetPlace]=0;
					}
					if((TIME[SetPlace]>=0x24)&&(SetPlace==2))		//小时只能到23
					{
						TIME[SetPlace]=0;
					}
					if((TIME[SetPlace]>=0x32)&&(SetPlace==3))		//日只能到31
					{
						TIME[SetPlace]=0;
					}
					if((TIME[SetPlace]>=0x13)&&(SetPlace==4))		//月只能到12
					{
						TIME[SetPlace]=0;
					}
				//	if((TIME[SetPlace]>=0x7)&&(SetPlace==5))		//周只能到7
				//	{
				//		TIME[SetPlace]=1;
				//	}
//					if(SetPlace==5)		//月只能到12
//					{
//						TIME[SetPlace]=;
//					}
				}

				while((i<50)&&(K2==0))	 //检测按键是否松开
				{
					Delay10ms();
					i++;
				}
				i=0;

			}
		}
		LcdDisplay();
	}

}


void LcdDisplay()
{	   unsigned char i;
	LcdWriteCom(0x80+0X40);//在第二行显示
	for (i=0;i<5;i++)LcdWriteData(zifu1[i]) ;//显示字符“Time”
	LcdWriteData('0'+TIME[2]/16);				//时
	LcdWriteData('0'+(TIME[2]%16));
	LcdWriteData('-');
	LcdWriteData('0'+TIME[1]/16);				//分
	LcdWriteData('0'+(TIME[1]%16));
	LcdWriteData('-');
	LcdWriteData('0'+TIME[0]/16);				//秒
	LcdWriteData('0'+(TIME[0]%16));

	LcdWriteCom(0x80);//在第一行显示
	for(i=0;i<5;i++)  LcdWriteData(zifu2[i])	  ; //显示字符“Time”
	LcdWriteData('2');
	LcdWriteData('0');
	LcdWriteData('0'+TIME[6]/16);			//年
	LcdWriteData('0'+(TIME[6]%16));
	LcdWriteData('-');
	LcdWriteData('0'+TIME[4]/16);			//月
	LcdWriteData('0'+(TIME[4]%16));
	LcdWriteData('-');
	LcdWriteData('0'+TIME[3]/16);			//日&0x0f
	LcdWriteData('0'+(TIME[3]%16));
//	LcdWriteCom(0x80+0x4f);
//	LcdWriteData('0'+(TIME[5]&0x07));	//星期
}


void Int0Configuration()
{
	//设置INT0
	IT0=1;//跳变沿出发方式（下降沿）
	EX0=1;//打开INT0的中断允许。
	EA=1;//打开总中断
}


void Int0() interrupt 0
{
	Delay10ms();
	if(K3==0)
	{
		SetState=~SetState;
		SetPlace=0;
		Ds1302Init();
	}
}

void Delay10ms(void)   //误差 0us
{
    unsigned char a,b,c;
    for(c=1;c>0;c--)
        for(b=38;b>0;b--)
            for(a=130;a>0;a--);
}

#include"ds1302.h"

//---DS1302写入和读取时分秒的地址命令---//
//---秒分时日月周年 最低位读写位;-------//
uchar code READ_RTC_ADDR[7] = {0x81, 0x83, 0x85, 0x87, 0x89, 0x8b, 0x8d};
uchar code WRITE_RTC_ADDR[7] = {0x80, 0x82, 0x84, 0x86, 0x88, 0x8a, 0x8c};

//---存储顺序是秒分时日月周年,存储格式是用BCD码---//
uchar TIME[7] = {0, 0, 0x12, 0x02, 0x08, 0x01, 0x21};//初始时间可自由设置，此处为2021年8月2号12点0分0秒

/*******************************************************************************
* 函 数 名         : Ds1302Write
* 函数功能		   : 向DS1302命令（地址+数据）
* 输    入         : addr,dat
* 输    出         : 无
*******************************************************************************/

void Ds1302Write(uchar addr, uchar dat)
{
	uchar n;
	RST = 0;
	_nop_();

	SCLK = 0;//先将SCLK置低电平。
	_nop_();
	RST = 1; //然后将RST(CE)置高电平。
	_nop_();

	for (n=0; n<8; n++)//开始传送八位地址命令
	{
		DSIO = addr & 0x01;//数据从低位开始传送
		addr >>= 1;
		SCLK = 1;//数据在上升沿时，DS1302读取数据
		_nop_();
		SCLK = 0;
		_nop_();
	}
	for (n=0; n<8; n++)//写入8位数据
	{
		DSIO = dat & 0x01;
		dat >>= 1;
		SCLK = 1;//数据在上升沿时，DS1302读取数据
		_nop_();
		SCLK = 0;
		_nop_();
	}

	RST = 0;//传送数据结束
	_nop_();
}

/*******************************************************************************
* 函 数 名         : Ds1302Read
* 函数功能		   : 读取一个地址的数据
* 输    入         : addr
* 输    出         : dat
*******************************************************************************/

uchar Ds1302Read(uchar addr)
{
	uchar n,dat,dat1;
	RST = 0;
	_nop_();

	SCLK = 0;//先将SCLK置低电平。
	_nop_();
	RST = 1;//然后将RST(CE)置高电平。
	_nop_();

	for(n=0; n<8; n++)//开始传送八位地址命令
	{
		DSIO = addr & 0x01;//数据从低位开始传送
		addr >>= 1;
		SCLK = 1;//数据在上升沿时，DS1302读取数据
		_nop_();
		SCLK = 0;//DS1302下降沿时，放置数据
		_nop_();
	}
	_nop_();
	for(n=0; n<8; n++)//读取8位数据
	{
		dat1 = DSIO;//从最低位开始接收
		dat = (dat>>1) | (dat1<<7);
		SCLK = 1;
		_nop_();
		SCLK = 0;//DS1302下降沿时，放置数据
		_nop_();
	}

	RST = 0;
	_nop_();	//以下为DS1302复位的稳定时间,必须的。
	SCLK = 1;
	_nop_();
	DSIO = 0;
	_nop_();
	DSIO = 1;
	_nop_();
	return dat;
}

/*******************************************************************************
* 函 数 名         : Ds1302Init
* 函数功能		   : 初始化DS1302.
* 输    入         : 无
* 输    出         : 无
*******************************************************************************/

void Ds1302Init()
{
	uchar n;
	Ds1302Write(0x8E,0X00);		 //禁止写保护，就是关闭写保护功能
	for (n=0; n<7; n++)//写入7个字节的时钟信号：分秒时日月周年
	{
		Ds1302Write(WRITE_RTC_ADDR[n],TIME[n]);
	}
	Ds1302Write(0x8E,0x80);		 //打开写保护功能
}

/*******************************************************************************
* 函 数 名         : Ds1302ReadTime
* 函数功能		   : 读取时钟信息
* 输    入         : 无
* 输    出         : 无
*******************************************************************************/

void Ds1302ReadTime()
{
	uchar n;
	for (n=0; n<7; n++)//读取7个字节的时钟信号：分秒时日月周年
	{
		TIME[n] = Ds1302Read(READ_RTC_ADDR[n]);
	}

}

#include"lcd.h"

/*******************************************************************************
* 函 数 名         : Lcd1602_Delay1ms
* 函数功能		   : 延时函数，延时1ms
* 输    入         : c
* 输    出         : 无
* 说    名         : 该函数是在12MHZ晶振下，12分频单片机的延时。
*******************************************************************************/

void Lcd1602_Delay1ms(uint c)   //误差 0us
{
    uchar a,b;
	for (; c>0; c--)
	{
		 for (b=199;b>0;b--)
		 {
		  	for(a=1;a>0;a--);
		 }
	}

}

/*******************************************************************************
* 函 数 名         : LcdWriteCom
* 函数功能		   : 向LCD写入一个字节的命令
* 输    入         : com
* 输    出         : 无
*******************************************************************************/
#ifndef 	LCD1602_4PINS	 //当没有定义这个LCD1602_4PINS时
void LcdWriteCom(uchar com)	  //写入命令
{
	LCD1602_E = 0;     //使能
	LCD1602_RS = 0;	   //选择发送命令
	LCD1602_RW = 0;	   //选择写入

	LCD1602_DATAPINS = com;     //放入命令
	Lcd1602_Delay1ms(1);		//等待数据稳定

	LCD1602_E = 1;	          //写入时序
	Lcd1602_Delay1ms(5);	  //保持时间
	LCD1602_E = 0;
}
#else
void LcdWriteCom(uchar com)	  //写入命令
{
	LCD1602_E = 0;	 //使能清零
	LCD1602_RS = 0;	 //选择写入命令
	LCD1602_RW = 0;	 //选择写入

	LCD1602_DATAPINS = com;	//由于4位的接线是接到P0口的高四位，所以传送高四位不用改
	Lcd1602_Delay1ms(1);

	LCD1602_E = 1;	 //写入时序
	Lcd1602_Delay1ms(5);
	LCD1602_E = 0;

//	Lcd1602_Delay1ms(1);
	LCD1602_DATAPINS = com << 4; //发送低四位
	Lcd1602_Delay1ms(1);

	LCD1602_E = 1;	 //写入时序
	Lcd1602_Delay1ms(5);
	LCD1602_E = 0;
}
#endif
/*******************************************************************************
* 函 数 名         : LcdWriteData
* 函数功能		   : 向LCD写入一个字节的数据
* 输    入         : dat
* 输    出         : 无
*******************************************************************************/
#ifndef 	LCD1602_4PINS
void LcdWriteData(uchar dat)			//写入数据
{
	LCD1602_E = 0;	//使能清零
	LCD1602_RS = 1;	//选择输入数据
	LCD1602_RW = 0;	//选择写入

	LCD1602_DATAPINS = dat; //写入数据
	Lcd1602_Delay1ms(1);

	LCD1602_E = 1;   //写入时序
	Lcd1602_Delay1ms(5);   //保持时间
	LCD1602_E = 0;
}
#else
void LcdWriteData(uchar dat)			//写入数据
{
	LCD1602_E = 0;	  //使能清零
	LCD1602_RS = 1;	  //选择写入数据
	LCD1602_RW = 0;	  //选择写入

	LCD1602_DATAPINS = dat;	//由于4位的接线是接到P0口的高四位，所以传送高四位不用改
	Lcd1602_Delay1ms(1);

	LCD1602_E = 1;	  //写入时序
	Lcd1602_Delay1ms(5);
	LCD1602_E = 0;

	LCD1602_DATAPINS = dat << 4; //写入低四位
	Lcd1602_Delay1ms(1);

	LCD1602_E = 1;	  //写入时序
	Lcd1602_Delay1ms(5);
	LCD1602_E = 0;
}
#endif
/*******************************************************************************
* 函 数 名       : LcdInit()
* 函数功能		 : 初始化LCD屏
* 输    入       : 无
* 输    出       : 无
*******************************************************************************/
#ifndef		LCD1602_4PINS
void LcdInit()						  //LCD初始化子程序
{
 	LcdWriteCom(0x38);  //开显示
	LcdWriteCom(0x0c);  //开显示不显示光标
	LcdWriteCom(0x06);  //写一个指针加1
	LcdWriteCom(0x01);  //清屏
	LcdWriteCom(0x80);  //设置数据指针起点
}
#else
void LcdInit()						  //LCD初始化子程序
{
	LcdWriteCom(0x32);	 //将8位总线转为4位总线
	LcdWriteCom(0x28);	 //在四位线下的初始化
	LcdWriteCom(0x0c);  //开显示不显示光标
	LcdWriteCom(0x06);  //写一个指针加1
	LcdWriteCom(0x01);  //清屏
	LcdWriteCom(0x80);  //设置数据指针起点
}
#endif
