一个版本：
| 31 | 30 | 29 | 28 | 27 | 26~25 | 24 | 23~20 | 19~16 | 15~10 | 9 | 8 | 7 | 6 | 5 | 4~0 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| N | Z | C | V | Q | Res | J | Reserved | GE[3:0] | Reserved | E | A | I | F | T | M[4:0] |

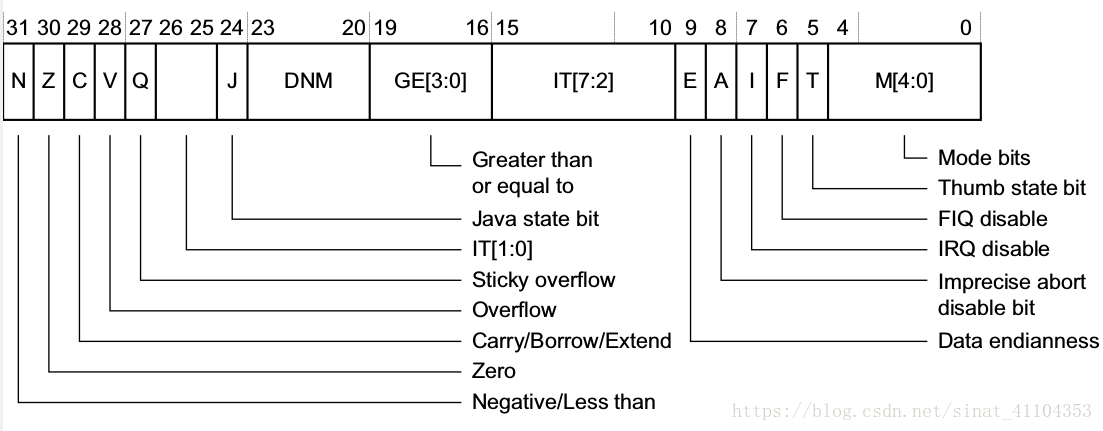

另一个版本：
保留位（Reserved）
为将来的扩展预留
标志位（N，Z，C，V，Q）
N：符号标志，一般简写为SF（Sign Flag），也有写作NF。两个补码表示的带符号数进行运算时，NF=1表示结果为负数（<0）；NF=0表示结果为非负数（≥0）。
N：负数 ? 1 : 0
Z：零标志，一般简写为ZF（Zero Flag）。ZF=1表示运算结果为0；ZF=0表示运算结果不为0。
Z：运算结果为0 ? 1 : 0
C：进位标志，一般简写为CF（Carry Flag）。简单来说CF=1表示运算结果有进位；CF=0表示运算结果无进位。实际上它有四种情况：
1、加法运算（包括比较指令 CNM）：C=1：运算结果产生了进位时（无符号数溢出）；C=0：运算结果没有进位。
2、减法运算（包括比较指令 CMP）：C=0：运算时产生了借位（无符号数溢出）；C=1：没有借位。
3、对于包含移位操作的非加 / 减法运算指令，C 为移出值的最后一位。
4、对于其他的非加 / 减法运算指令，C 的值通常不变。
C：运算结果有进位 ? 1 ： 0
V：溢出标志，一般简写为OF（Overflow Flag）。简单来说OF=1表示运算结果有溢出；OF=0表示运算结果无溢出。实际上它有两种情况：
1、对于加 / 减法运算指令，当操作数和运算结果为二进制的补码表示的有符号数时，V=1 表示符号位溢出。
2、对于其他的非加 / 减法运算指令，V 的值通常不改变。
V：溢出 ? 1 ： 0
Q：DSP运算溢出标志。 在 ARM v5 及以上版本的 E 系列处理器中，用 Q 标志位指示增强的 DSP 运算指令是否发生了溢出。在其它版本的处理器中，Q 标志位无定义。
控制位（A，I，F，T）
A：中断禁止位（abort）
I：IRQ标志位。I=1表示禁止快速中断请求（IRQ）中断
F：FIQ标志位。F=1表示禁止外部中断请求（FIQ）中断

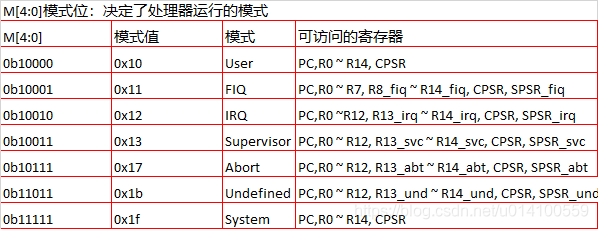

模式位（M[4:0]）
注：模式位也是控制位的一种
ARM处理器的7种运行模式
| 处理器模式 | 描述 |
|---|---|
| 用户模式(User) | 正常程序执行的模式 |
| 快速中断模式(FIQ) | 用于高速数据传输和通道处理 |
| 外部中断模式(IRQ) | 用于通常的中断处理 |
| 特权模式(Supervisor) | 供操作系统使用的一种保护模式 |
| 数据访问中止模式(Abort) | 用于虚拟存储及存储保护 |
| 未定义指令中止模式(Undefined) | 用于支持通过软件仿真硬件的协处理器 |
| 系统模式(System) | 用于运行特权级的操作系统任务 |
补充1：位的类型
用户可写位：在任意模式下都可写，N，Z，C，V，Q，和GE[3:0]以及E位都是用户可写的。
特权模式位：在特权模式下可写，用户模式下写特权位没有效果，A，I，F，T和M[4:0]位都是特权位。
执行状态位：在特权模式下可写，用户模式下写执行状态位没有效果，J和T位都是执行状态位，在ARM状态下一直为0。
补充2：条件转移指令
无符号：涉及进位/借位标志CF、零标志ZF（无符号数没有溢出的问题，只有进位和借位）
有符号：涉及符号标志SF、溢出标志OF、零标志ZF
例1：无符号整数比较大于时转移。
假设m>n，则m-n>0，没有进位/借位，也不为0，故CF和ZF都为0。无符号数不涉及符号标志SF和溢出标志OF，故都为0。
例2：无符号数比较小于等于时转移。
假设m≤n,则m-n≤0，当前一个数小于后一个数，有借位，故CF为0；当两个数相等，ZF=0。无符号数不涉及符号标志SF和溢出标志OF，故都为0。
补充3：区分进位/借位标志CF、溢出标志OF
CF：加法时最高位进位或减法时最高位借位，CF=1，否则CF=0；
人为判断：两个二进制数相加如果某一相同位上都为1则产生进位;两个二进制数相减如果某一相同位上被减数为0而减数为1则产生借位；
机器判断：减法时进位输出与1异或，加法时进位输出与0异或。异或：相同为0，不同为1。
OF：带符号数算术结果超过表示范围，OF=1，否则OF=0。
例1：FFFF FFFFH-FFFF FFF0H=FFFF FFFFH+0000 0010H=（1）0000
000FH(注意取补码的反是带符号位取反+1，不是取反就行了)
①减法，考虑借位。因为被减数最高位为1，减数最高位为1，没有借位，故CF=0；进位输出C=1,CF=C⊕1=0。 ②OF=0
例2：0000 0000H-FFFF FFFFH=0000 0000H+0000 0001H=（0）0000 0000H
①减法，考虑借位。因为被减数最高位为0，减数最高位为1，产生借位，故CF=1；进位输出C=0,CF=C⊕1=1。
