[嵌入式]基于STM32单片机驱动HX711的代码分享，仅供参考

最近在搞一个需要加入称重模块的项目，在调试的时候也是遇到了很够狗血的问题，也参考了别的工程师的设计。所以，闲话少叙，上代码

/************************************
HX711_Dout----------PB9
HX711_SCK-----------PB8
**************************************/

#include  "hx711.h"

uint32_t  HX711_Buffer;
uint32_t  Weight_Maopi;
uint32_t  Weight_Shiwu;
uint8_t   Flag_Error = 0;


//校准参数
//因为不同的传感器特性曲线不是很一致，因此，每一个传感器需要矫正这里这个参数才能使测量值很准确。
//当发现测试出来的重量偏大时，增加该数值。
//如果测试出来的重量偏小时，减小改数值。
//该值可以为小数
#define SCALE      476.55



void Delay_ms(uint8_t time)
{
  uint8_t i;
	while(time--){
	for(i=0;i<113;i++);
	}

}

//****************************************************
//读取HX711
//****************************************************
unsigned long HX711_Read(void)	//增益128
{
	unsigned long data=0;
	unsigned char i;

  HAL_GPIO_WritePin(HX711_SCK_GPIO_Port ,HX711_SCK_Pin,GPIO_PIN_RESET);
//  HAL_Delay(1);
	Delay_ms(1);

  while(HAL_GPIO_ReadPin(HX711_Dout_GPIO_Port ,HX711_Dout_Pin)==GPIO_PIN_SET);
	for(i=0;i<24;i++)
	{
	  	HAL_GPIO_WritePin(HX711_SCK_GPIO_Port ,HX711_SCK_Pin,GPIO_PIN_SET);
//			HAL_Delay(1);
		Delay_ms(1);
			data=data<<1;
			HAL_GPIO_WritePin(HX711_SCK_GPIO_Port ,HX711_SCK_Pin,GPIO_PIN_RESET);

		  if(HAL_GPIO_ReadPin(HX711_Dout_GPIO_Port ,HX711_Dout_Pin)== GPIO_PIN_SET)
			   data++;
//			HAL_Delay (1);
	}

	 HAL_GPIO_WritePin(HX711_SCK_GPIO_Port ,HX711_SCK_Pin,GPIO_PIN_SET);
	 data=data^0x800000;//第25个脉冲下降沿来时，转换数据
//	 HAL_Delay(1);
	Delay_ms(1);
	 HAL_GPIO_WritePin(HX711_SCK_GPIO_Port ,HX711_SCK_Pin,GPIO_PIN_RESET);



	return (data);
}

//****************************************************
//获取毛皮重量
//****************************************************
void Get_Maopi(void)
{
	Weight_Maopi = HX711_Read()/SCALE;
}

//****************************************************
//称重
//****************************************************
void Get_Weight(void)
{
//	Get_Maopi();
//	HX711_Buffer = HX711_Read();
//
//	if(HX711_Buffer >= Weight_Maopi)
//	{
//		Weight_Shiwu = HX711_Buffer;
//		Weight_Shiwu = Weight_Shiwu - Weight_Maopi;				//获取实物的AD采样数值。
//
//		Weight_Shiwu = (uint32_t)((float)Weight_Shiwu/SCALE); 	//计算实物的实际重量
//																		//因为不同的传感器特性曲线不一样，因此，每一个传感器需要矫正这里的GapValue这个除数。
//																		//当发现测试出来的重量偏大时，增加该数值。
//																		//如果测试出来的重量偏小时，减小改数值。
//	}
		Weight_Shiwu =HX711_Read()/SCALE;
		if(Weight_Shiwu>=Weight_Maopi){
				Weight_Shiwu=Weight_Shiwu-Weight_Maopi;

			}
		else
				Weight_Shiwu=0;

}

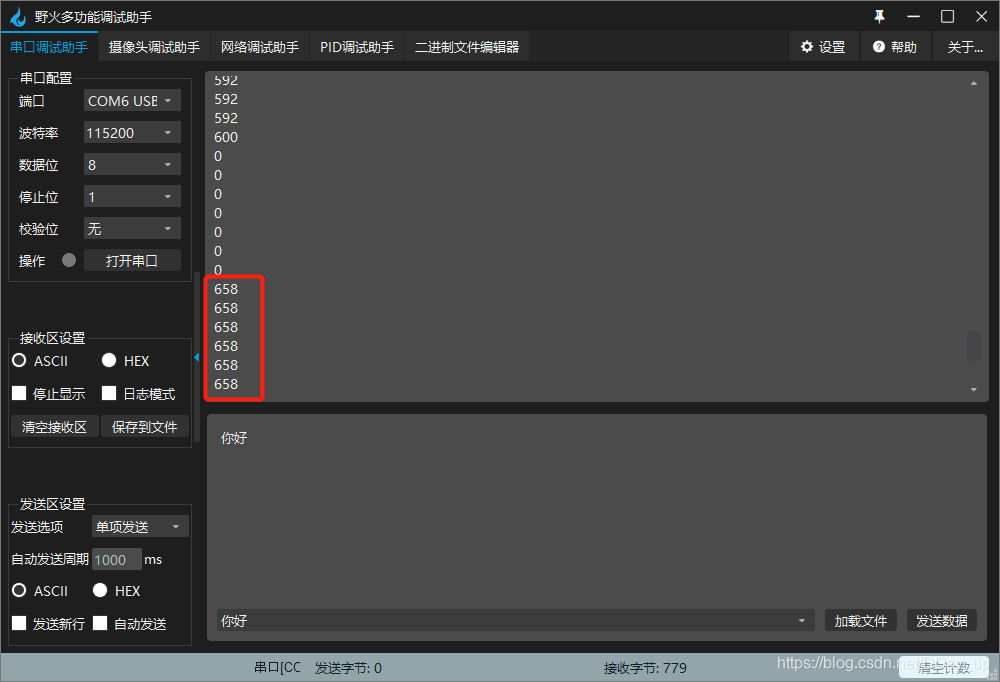

最后一张图片为用上位机获取的重量值
??
?
