[嵌入式]51单片机驱动矩阵键盘

原理

矩阵键盘四条行线为一组，四条列线为一组。先将行线置高，列线置低。当有按键按下时，该按键对应的行线被拉低，检测出行的位置。然后将行线置低，列线置高，该按键对应的列线被拉低，检测出列的位置。最后根据行和列返回对应的键值

1 将P3.7~P3.0电平设置为00001111，即0x0f,作为键盘的初始状态，并用于检测是第几行按下
2 当有按键按下时：
如果是第一行，则P3.7~P3.0电平变为00001110，即0x0e
如果是第二行，则P3.7~P3.0电平变为00001101，即0x0d
如果是第二行，则P3.7~P3.0电平变为00001011，即0x0b
如果是第四行，则P3.7~P3.0电平变为00000111，即0x07
3 将P3.7~P3.0电平设置为11110000，即0xf0,用于检测是第几列按下
4 如果是第一列按下，则P3.7~P3.0电平变为11100000，即0xe0
如果是第二列按下，则P3.7~P3.0电平变为11010000，即0xd0
如果是第三列按下，则P3.7~P3.0电平变为10110000，即0xb0
如果是第四列按下，则P3.7~P3.0电平变为01110000，即0x70
5 根据检测到的行和列返回对应的键值

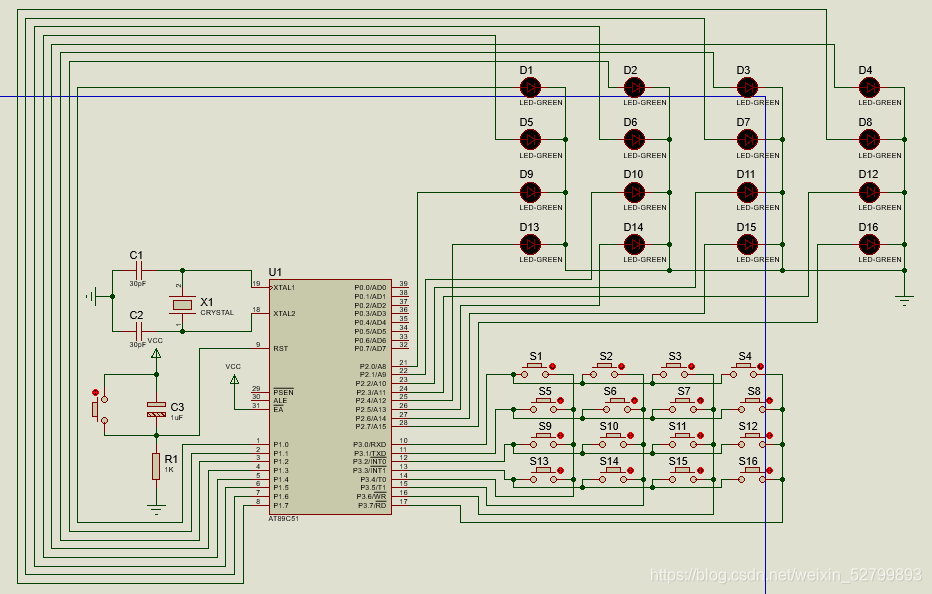

电路连接如下图所示，每一个按键对应相应位置的LED灯，当按键按下时，对应的LED灯点亮

完整代码：

#include"reg51.h"

int readkey();			//按键扫描函数
void LED_Init();		//LED灯初始化函数

void main()
{
	LED_Init();
	while(1)
	{
		switch(readkey())
		{
		case 1:LED_Init();P1=0x01;break;//第一个按键按下时，设置P1.7~P1.0为00000001，点亮D1
		case 2:LED_Init();P1=0x02;break;
		case 3:LED_Init();P1=0x04;break;
		case 4:LED_Init();P1=0x08;break;
		case 5:LED_Init();P1=0x10;break;
		case 6:LED_Init();P1=0x20;break;
		case 7:LED_Init();P1=0x40;break;
		case 8:LED_Init();P1=0x80;break;
		case 9:LED_Init();P2=0x01;break;
		case 10:LED_Init();P2=0x02;break;
		case 11:LED_Init();P2=0x04;break;
		case 12:LED_Init();P2=0x08;break;
		case 13:LED_Init();P2=0x10;break;
		case 14:LED_Init();P2=0x20;break;
		case 15:LED_Init();P2=0x40;break;
		case 16:LED_Init();P2=0x80;break;
		default :break;
		}
	}
}

int readkey()
{
	int keyvalue=0;
	P3=0x0f;				//设置P3的初始状态，P3.7~P3.0为00001111

	if(P3!=0x0f)			//当P3初始状态改变时，代表有按键按下
	{
		if(P3==0x0e)		//当第一行有按键按下时
		{
		P3=0xf0;			//设置P3.7~3.0为11110000
		if(P3==0xe0){keyvalue=1;return keyvalue;}	//当第一列按下时
		if(P3==0xd0){keyvalue=2;return keyvalue;}	//当第二列按下时
		if(P3==0xb0){keyvalue=3;return keyvalue;}	//当第三列按下时
		if(P3==0x70){keyvalue=4;return keyvalue;}	//当第四列按下时
		}

		if(P3==0x0d)		//当第二行有按键按下时
		{
		P3=0xf0;
		if(P3==0xe0){keyvalue=5;return keyvalue;}
		if(P3==0xd0){keyvalue=6;return keyvalue;}
		if(P3==0xb0){keyvalue=7;return keyvalue;}
		if(P3==0x70){keyvalue=8;return keyvalue;}
		}

		if(P3==0x0b)		//当第三行有按键按下时
		{
		P3=0xf0;
		if(P3==0xe0){keyvalue=9;return keyvalue;}
		if(P3==0xd0){keyvalue=10;return keyvalue;}
		if(P3==0xb0){keyvalue=11;return keyvalue;}
		if(P3==0x70){keyvalue=12;return keyvalue;}
		}

		if(P3==0x07)		//当第四行有按键按下时
		{
		P3=0xf0;
		if(P3==0xe0){keyvalue=13;return keyvalue;}
		if(P3==0xd0){keyvalue=14;return keyvalue;}
		if(P3==0xb0){keyvalue=15;return keyvalue;}
		if(P3==0x70){keyvalue=16;return keyvalue;}
		}

	}
	return keyvalue;
}

void LED_Init()
{
	P1=0x00;
	P2=0x00;
}
