[嵌入式]简单的手机蓝牙遥控智能小车

? ? ? ?蓝牙驱动基本原理

?????????辆小车的基本功能就是让它能动起来，能通过手机蓝牙进行遥控，所以就需要用到L298N电机驱动模块，和HC-06蓝牙模块。下面就简单介绍一下这两个模块。

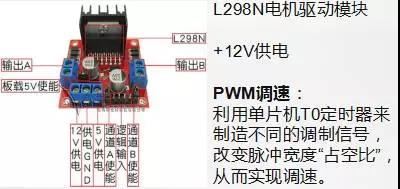

? ? ????????一个L298N电机驱动模块能驱动2个马达，小车是四驱驱动，我们可以把两个L298N模块并联，并用12V电压供电，如果你的小车不需要调速，就不用考虑PWM问题，也就无需把使能端ENA、ENB的跳线帽拔掉，直接将IN1、IN2、IN3、IN4与单片机的端口相连，把OUT1、OUT2、OUT3、OUT4与马达相连即可。

????????????????电机驱动模块弄好后，离它能动就只有一步之遥了，我们需要用到HC-06蓝牙模块对小车进行控制。

????????蓝牙模块的TXD，RXD要分别与单片机的RXD、TXD相连，这样串口通信才能收发正常，然后软件设置串口。利用switch 函数，对蓝牙接收的数据进行处理，执行相应的运动。（串口调试我推荐正点原子的Xcom都行啊，能有就行了）。

下面是引脚控制98N的驱动，主要是原理双H桥路理解了就差不多了，你马达接反了转向就会不一样，哈哈小爷我就是这样马达接反了，所以要灵活运用。

?

主要程序

#include<reg52.h>

#define uchar unsigned char
#define uint  unsigned int

sbit IN1=P1^0;	   //
sbit IN2=P1^1;	   //
sbit IN3=P1^2;	   //
sbit IN4=P1^3;	   //
sbit IN5=P1^4;	   //
sbit IN6=P1^5;	   //
sbit IN7=P1^6;	   //
sbit IN8=P1^7;	   //

 void stop()
{
IN1=0;
		IN2=0;
		IN3=0;
		IN4=0;

		IN5=0;
		IN6=0;
		IN7=0;
		IN8=0;
}

void forward()
{
	IN1=0;
		IN2=1;
		IN3=0;
		IN4=1;

		IN5=1;
		IN6=0;
		IN7=0;
		IN8=1;
}

void back()
{
    IN1=1;
		IN2=0;	//
		IN3=1;
		IN4=0;		//

		IN5=0;
		IN6=1;		//
		IN7=1;		 //
		IN8=0;
}

void left()
{
IN1=0;
		IN2=0;
		IN3=0;
		IN4=0;

		IN5=0;
		IN6=0;
		IN7=0;
		IN8=1;
}

void right()
{
IN1=0;
		IN2=0;
		IN3=1;
		IN4=0;

		IN5=1;
		IN6=0;
		IN7=0;
		IN8=0;

}
void Com_Int(void) interrupt 4
{
	uchar receive_data;
	EA = 0;
	if(RI == 1)
	{
		RI=0;
			IN2=0;
		IN3=0;
		IN4=0;

		IN5=0;
		IN6=0;
		IN7=0;
		IN8=0;
		receive_data = SBUF;
		switch(receive_data)
		{
		case ('1'):
				forward();break;
			case ('2'):
				back();break;
			case ('3'):
				left();break;
			case ('4'):
				right();break;
			case ('0'):
				stop();break;
		}
	}
		EA = 1;
}

void UsartConfiguration()
{
	SCON=0X50;	//
	TMOD=0X20;
	PCON=0X00;
	TH1=0Xfd;
	TL1=0Xfd; //
	TR1= 1;
	ES = 1;
    	EA = 1;
}


void main()
{
	UsartConfiguration();
	while(1);
}

? ??

? ? ? ?

?
