前言
串口在STM32编程过程中经常承担着打印调试信息的作用。今天就来学习用STM32CubeMX配置串口。 硬件条件:STM32F407ZGT6,USB转TTL 软件条件:STM32CubeMX,keil5
一、STM32CubeMX配置

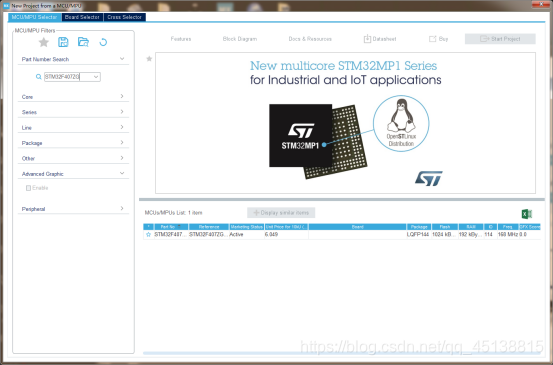

1.1.芯片选择
这里选择stm32zgt
1.2.配置SYS,RCC
老样子,SYS,RCC不能忘记‘使用外部时钟源

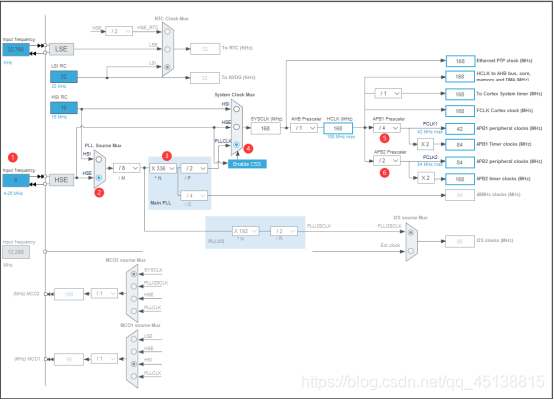

1.3.配置时钟树
经典外部8M的晶振,使用外部高速时钟。

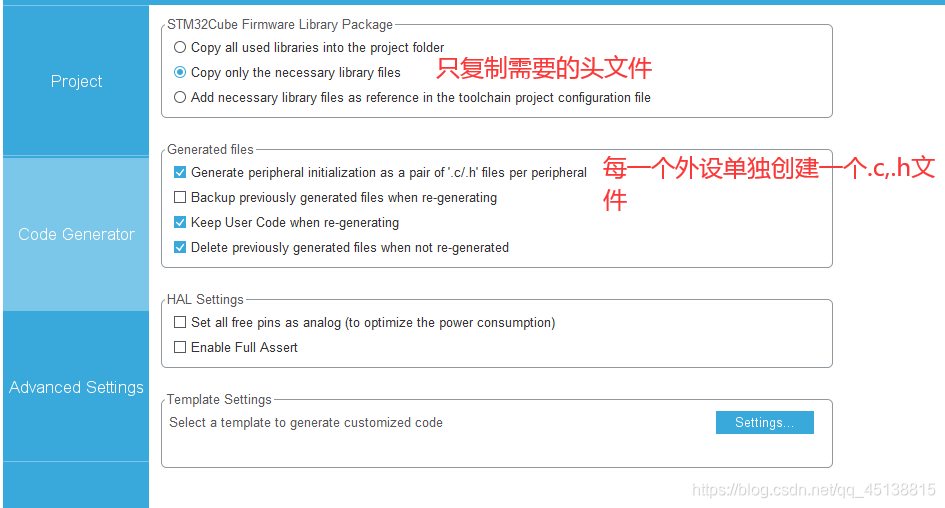

1.4.工程文件配置
配置相应路径,勾选相应的选项。
二、串口配置

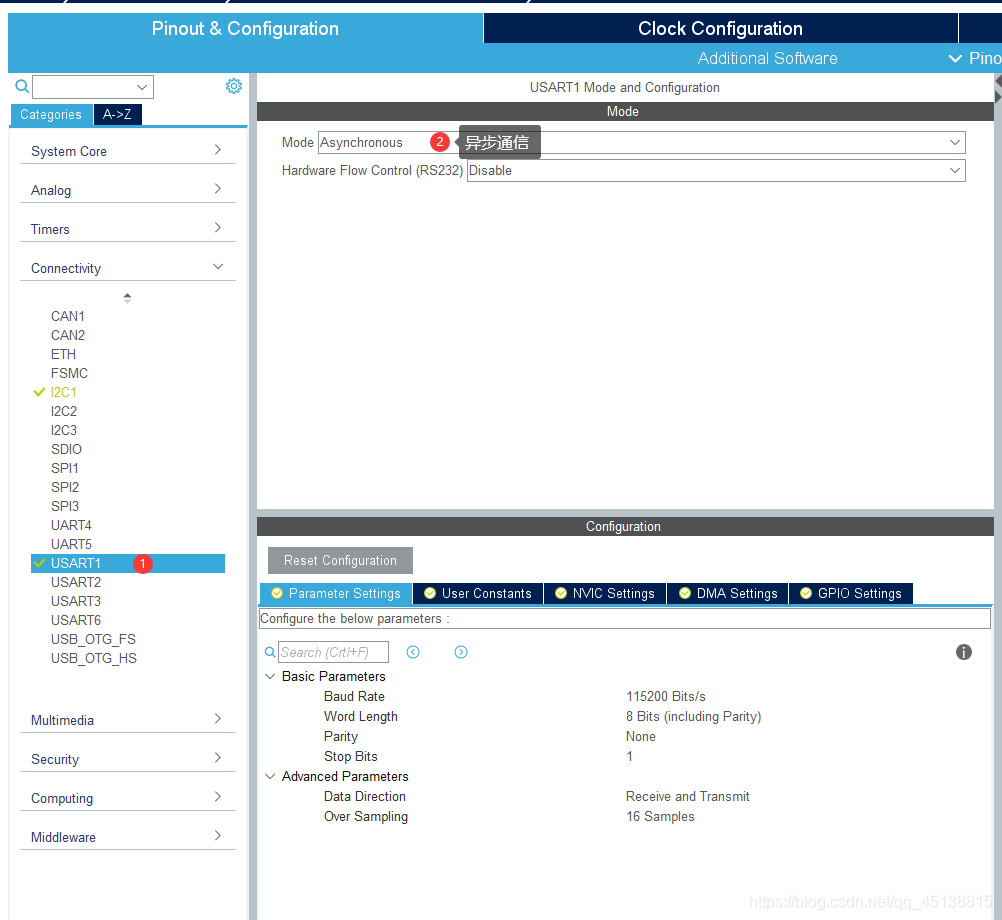

2. 1.STM32CubeMX配置
串口1为异步通信,并且不使用硬件流控制,所以这里我们直接选择Mode值为Asynchronous即可,波特率,数据位,停止位,校验位,流控制使用默认的即可。

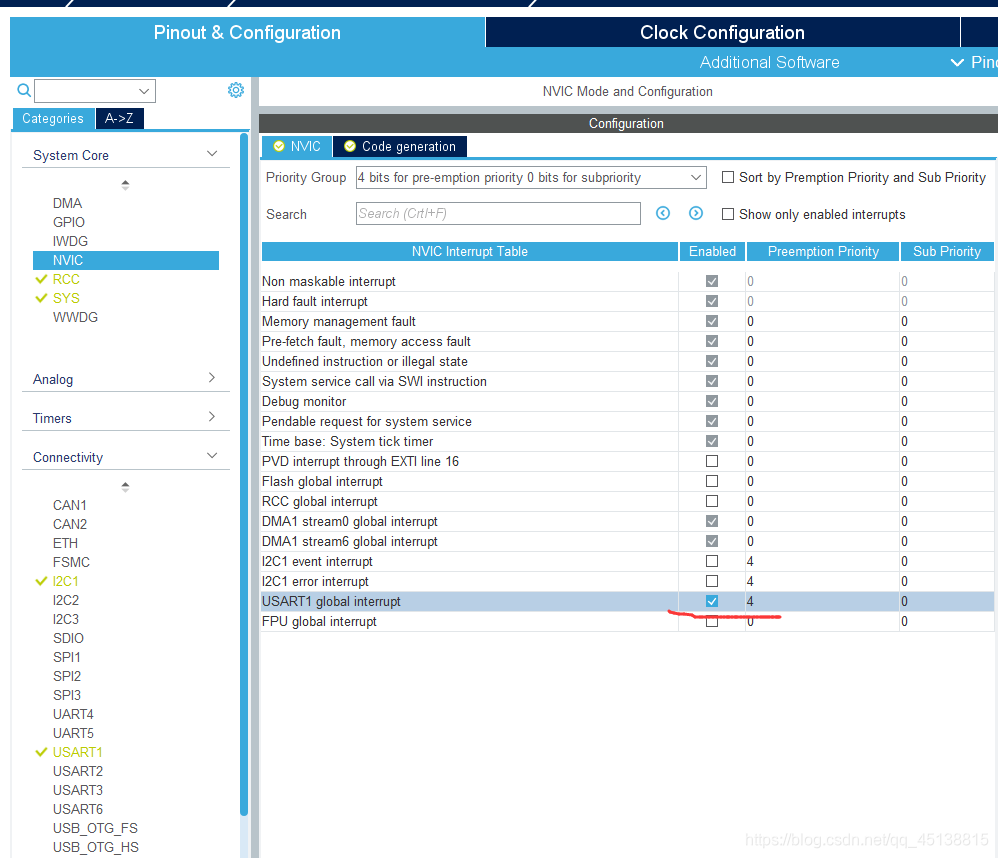

2.2.USART中断

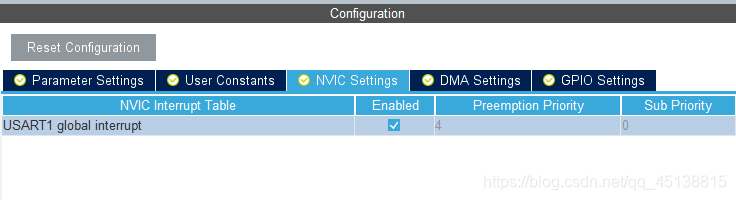

由于我们需要用到中断来接收数据,所以我们采用串口中断。开启中断

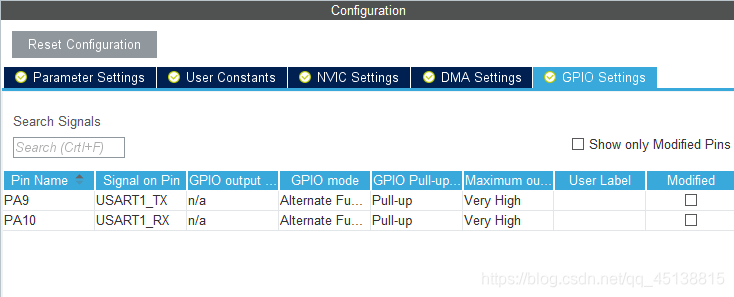

2.3.USART1引脚
通过原理图和CUBE我们可以看到开发板上的串口1发送是连PA9,接收是连PA10 所以我们USB转TTL就得这样连 VCC----5V GND—GND TXD–PA10 RXD–PA9

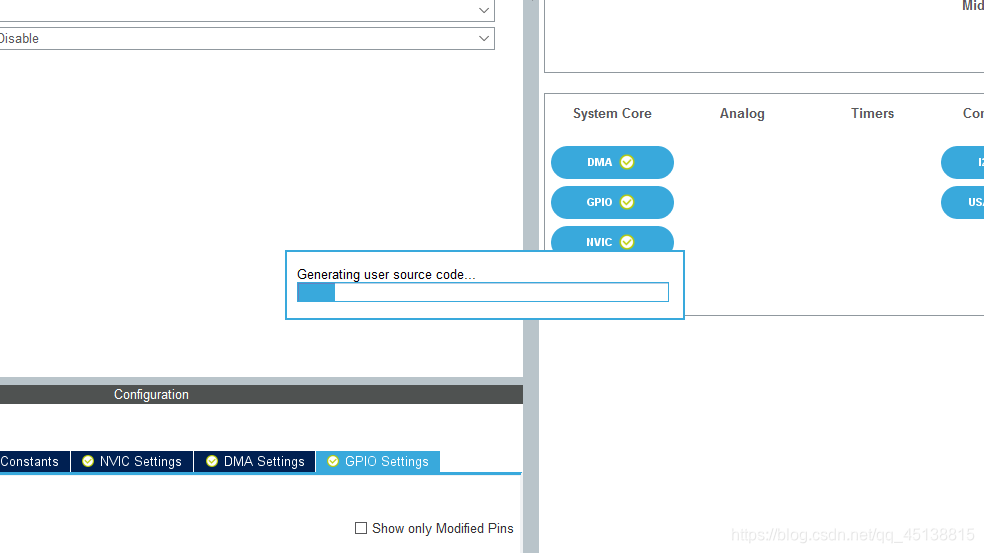

2.4.生成代码

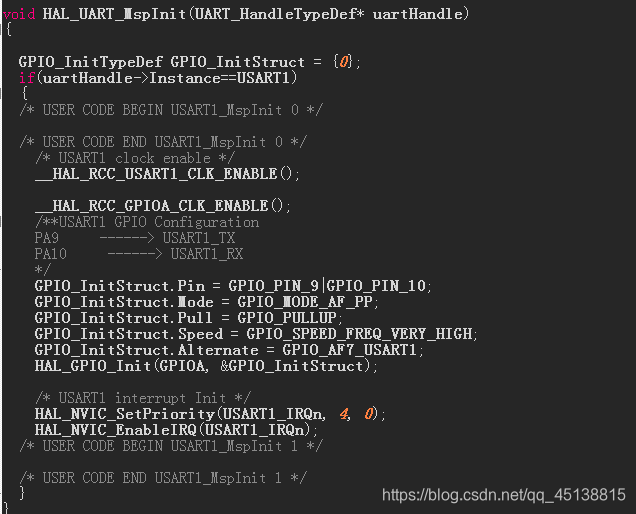

配置完以后生成代码 打开工程可以看到usart.c里面定义的相应端口。
三、添加代码

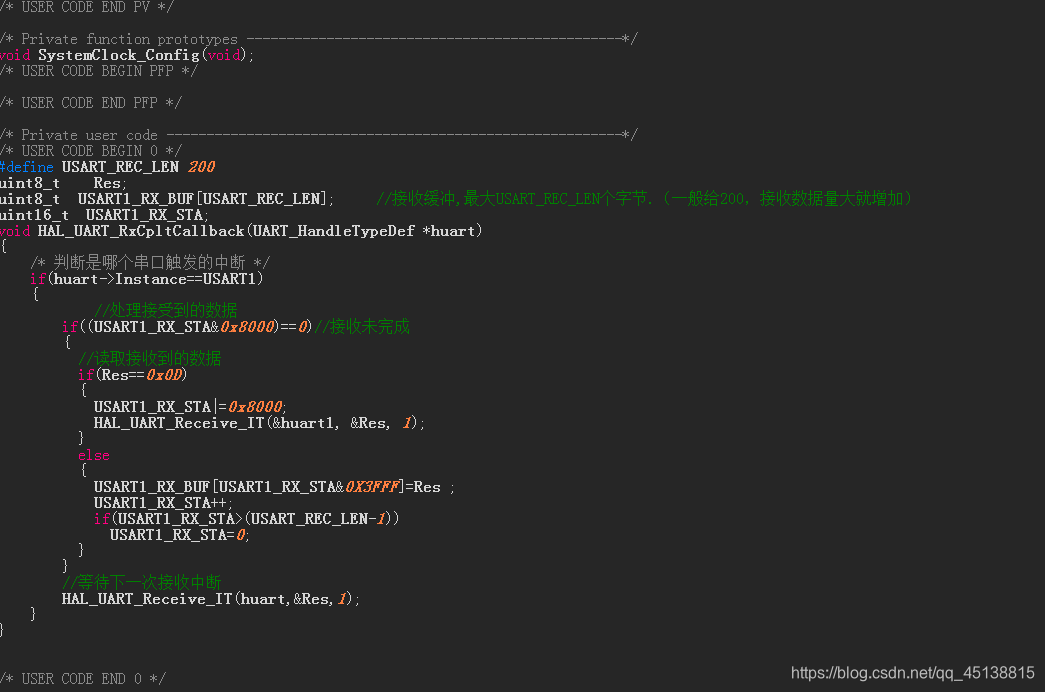

3.1.添加回调函数
定义变量和添加回调函数,一定要在用户代码区添加
#define USART_REC_LEN 200
uint8_t Res;
uint8_t USART1_RX_BUF[USART_REC_LEN];
uint16_t USART1_RX_STA;
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
if(huart->Instance==USART1)
{
if((USART1_RX_STA&0x8000)==0)
{
if(Res==0x0D)
{
USART1_RX_STA|=0x8000;
HAL_UART_Receive_IT(&huart1, &Res, 1);
}
else
{
USART1_RX_BUF[USART1_RX_STA&0X3FFF]=Res ;
USART1_RX_STA++;
if(USART1_RX_STA>(USART_REC_LEN-1))
USART1_RX_STA=0;
}
}
HAL_UART_Receive_IT(huart,&Res,1);
}
}

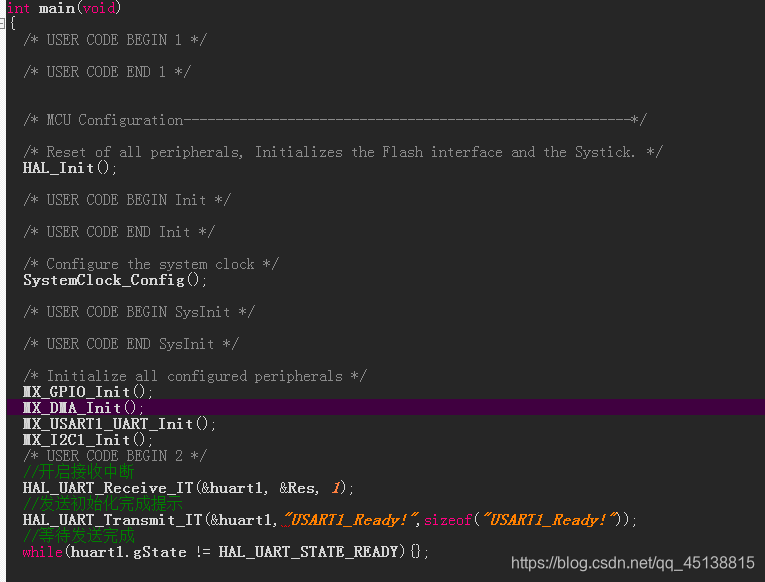

3.2main函数中初始化
HAL_UART_Receive_IT(&huart1, &Res, 1);
HAL_UART_Transmit_IT(&huart1,"USART1_Ready!",sizeof("USART1_Ready!"));
while(huart1.gState != HAL_UART_STATE_READY){};

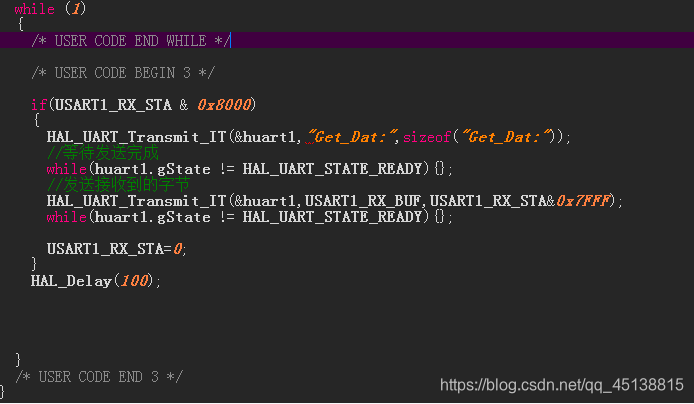

3.3while中编写代码
这段代码的作用就是STM32接收到什么就发送什么,原原本本的送回PC机。
if(USART1_RX_STA & 0x8000)
{
HAL_UART_Transmit_IT(&huart1,"Get_Dat:",sizeof("Get_Dat:"));
while(huart1.gState != HAL_UART_STATE_READY){};
HAL_UART_Transmit_IT(&huart1,USART1_RX_BUF,USART1_RX_STA&0x7FFF);
while(huart1.gState != HAL_UART_STATE_READY){};
USART1_RX_STA=0;
}
HAL_Delay(100);
}

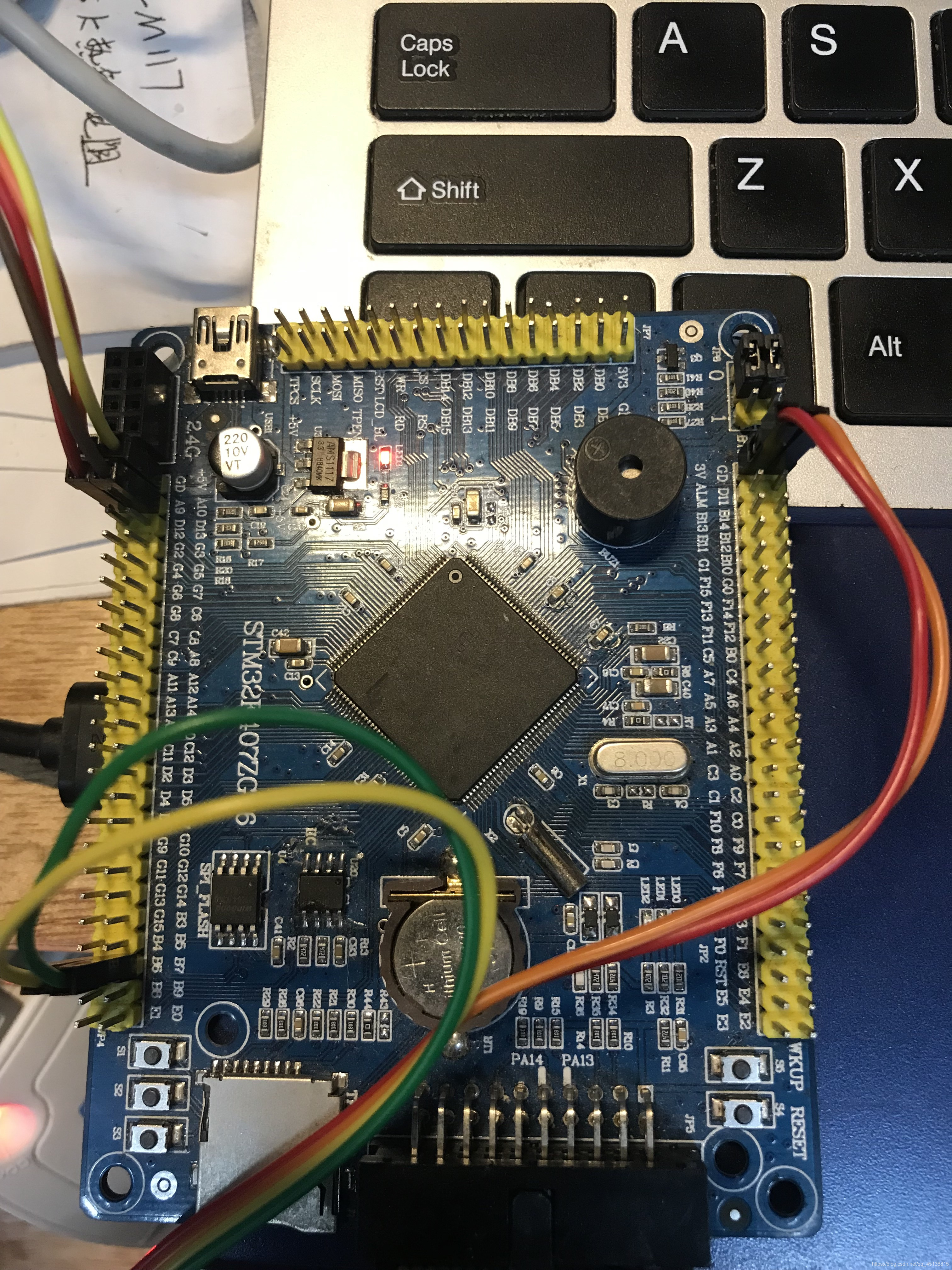

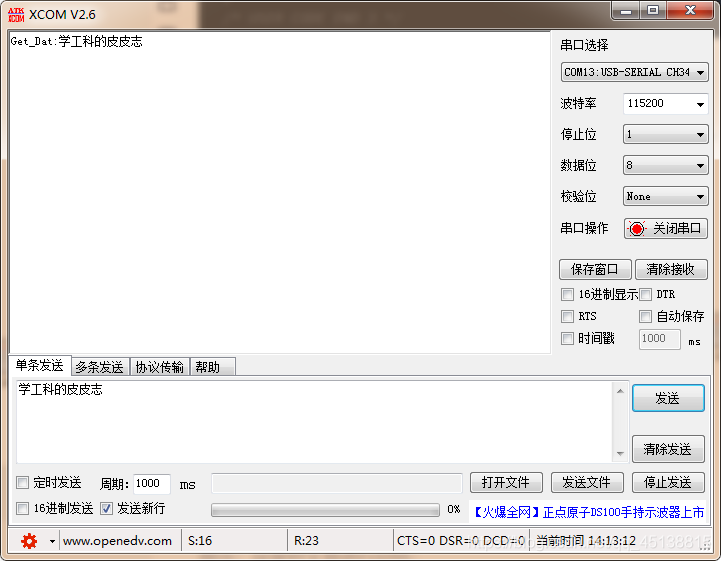

4.测试
编译没问题后,进行烧录,进行测试,前提是硬件连接一定要接好。 所以我们USB转TTL就得这样连 VCC----5V GND—GND TXD–PA10 RXD–PA9
总结

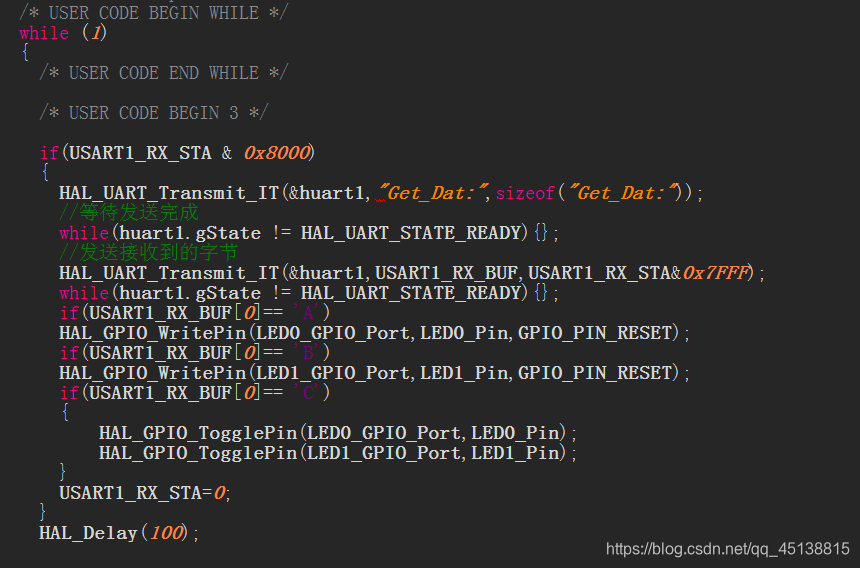

参考博文:STM32CubeMX-串口中断实验 更多可以看jackxu666的博文,还可以发送特定字符控制LED。
|
