[嵌入式]PIC24HJ单片机的UART

UART的发送与接收（RS232）

单片机通过串口发送数据时，需要选择停止位、校验位和数据位。停止位有三种选择：1、1.5、2；校验位也有三种选择：奇校验、偶校验和无校验。数据位有四种选择：8bit，7bit，6bit，5bit。一般没有特殊要求，数据位选择8bit，刚好一字节，方便数据处理。这三个信息一般配置为：1个停止位，无校验位和8位数据。传输一帧数据为9个bit。
PIC24HJ128GP506A Uart的相关寄存器：a.Uartx模式寄存器、b.Uartx状态和控制寄存器、c、Uartx发送寄存器、d、Uartx接收寄存器（只读）、Uartx波特率发送寄存器。波特率设置跟PIC24HJ所用的时钟有关，有具体的波特率计算公式，下面列出。

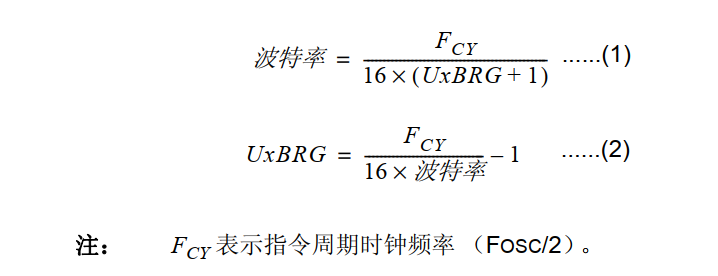

先说明PIC24HJ的波特率如何计算：BRGH是Uartx模式寄存器中的一位，BRGH = 0表示使用低速波特率；BRGH = 1表示使用高速波特率。高速和低速波特率计算方法稍有区别。a.BRGH = 0：
主要根据公式1反推出公式2，假设我们要设置波特率为9600，就可以反推出UxBRG的值，UxBRG是波特率发生器寄存器，公式2计算值就是写入该寄存器。b.BRGH = 1：
可以看到区别就在于16变成了4，自然波特率就比刚才的大了。将反推出来的值赋给UxBRG寄存器即可，设置好相应的波特率。
设置UxMODE寄存器，这个寄存器一般设置停止位，数据位和校验位，自动波特率的开启和选择波特率的模式（高速或低速），该寄存器控制着UART的开启。寄存器的每一位请自行查看PIC24的数据手册；接下来就是设置UxSTA寄存器，该寄存器设置发送和接收时产生中断的方式，一般选择发送或接收一个char产生中断。然后该寄存器控制着发送功能的开启。这里有必要说明：必选先开启UART功能，然后再开启TX发送功能，在程序里面的顺序很重要，否则无法使用UART的发送功能。。UART数据接收与发送寄存器很简单，一个用来读数据，另一个用来写数据。下面给出UART的配置代码，并使用XCOM上位机通信。

// PIC24HJ128GP506A Configuration Bit Settings

// 'C' source line config statements

// FBS
#pragma config BWRP = WRPROTECT_OFF     // Boot Segment Write Protect (Boot Segment may be written)
#pragma config BSS = NO_FLASH           // Boot Segment Program Flash Code Protection (No Boot program Flash segment)
#pragma config RBS = NO_RAM             // Boot Segment RAM Protection (No Boot RAM)

// FSS
#pragma config SWRP = WRPROTECT_OFF     // Secure Segment Program Write Protect (Secure segment may be written)
#pragma config SSS = NO_FLASH           // Secure Segment Program Flash Code Protection (No Secure Segment)
#pragma config RSS = NO_RAM             // Secure Segment Data RAM Protection (No Secure RAM)

// FGS
#pragma config GWRP = OFF               // General Code Segment Write Protect (User program memory is not write-protected)
#pragma config GSS = OFF                // General Segment Code Protection (User program memory is not code-protected)

// FOSCSEL
#pragma config FNOSC = PRIPLL           // Oscillator Mode (Primary Oscillator (XT, HS, EC) w/ PLL)
#pragma config IESO = ON                // Two-speed Oscillator Start-Up Enable (Start up with FRC, then switch)

// FOSC
#pragma config POSCMD = HS              // Primary Oscillator Source (HS Oscillator Mode)
#pragma config OSCIOFNC = OFF           // OSC2 Pin Function (OSC2 pin has clock out function)
#pragma config FCKSM = CSECMD           // Clock Switching and Monitor (Clock switching is enabled, Fail-Safe Clock Monitor is disabled)

// FWDT
#pragma config WDTPOST = PS32768        // Watchdog Timer Postscaler (1:32,768)
#pragma config WDTPRE = PR128           // WDT Prescaler (1:128)
#pragma config WINDIS = ON              // Watchdog Timer Window (Watchdog Timer in Window mode)
#pragma config FWDTEN = OFF             // Watchdog Timer Enable (Watchdog timer enabled/disabled by user software)

// FPOR
#pragma config FPWRT = PWR128           // POR Timer Value (128ms)

// FICD
#pragma config ICS = PGD1               // Comm Channel Select (Communicate on PGC1/EMUC1 and PGD1/EMUD1)
#pragma config JTAGEN = ON              // JTAG Port Enable (JTAG is Enabled)

// #pragma config statements should precede project file includes.
// Use project enums instead of #define for ON and OFF.

#include <xc.h>

#define FCY         40000000
#define BAUDRATE    9600
#define BRGVAL      ((FCY/BAUDRATE)/16)-1
unsigned int i;
char RecvData;


void uart_init(void)
{
    //Configure System Clock.
    /* Fosc = Fin * M /（N1 * N2） */
    PLLFBD = 18;                        //M = 20
    CLKDIVbits.PLLPOST = 0;             //N1 = 2
    CLKDIVbits.PLLPRE  = 0;             //N2 = 2
    OSCTUN = 0;
    RCONbits.SWDTEN = 0;
    //Wait for PLL to lock
    while(OSCCONbits.LOCK != 1);

    U1MODEbits.STSEL = 0;
    U1MODEbits.PDSEL = 0;
    U1MODEbits.ABAUD = 0;
    U1MODEbits.BRGH  = 0;


    U1BRG = BRGVAL;                          //波特率9600


        U1STAbits.UTXISEL0 = 0;
    U1STAbits.URXISEL = 0;

    IEC0bits.U1TXIE = 1;
    IEC0bits.U1RXIE = 1;
    IFS0bits.U1TXIF = 0;
    IPC2bits.U1RXIP = 0x02;
    IPC3bits.U1TXIP = 0x01;

    U1MODEbits.UARTEN = 1;                    //使能UART
    U1STAbits.UTXEN   = 1;                    //使能UART 发送


    for(i = 0; i < 4160; i++){
        Nop();
    }
    U1TXREG = 'a';
}

void led_init(void)
{
    TRISDbits.TRISD10 = 0;                    //设置D7端口为输出模式
}


int main(void)
{

    uart_init();
    led_init();                              //初始化LED

    while(1){
        if(U1STAbits.URXDA == 1){
            RecvData = U1RXREG;
            U1TXREG = RecvData;
        }
        if(RecvData == 'o'){
            LATDbits.LATD10 = 0;
        }else if(RecvData == 'c'){
            LATDbits.LATD10 = 1;
        }
    }

    return 0;

}

void __attribute__((__interrupt__, __no_auto_psv__)) _U1TXInterrupt(void)
{

    IFS0bits.U1TXIF = 0;
}


void __attribute__((__interrupt__, __no_auto_psv__)) _U1RXInterrupt(void)
{

    IFS0bits.U1RXIF = 0;
}

代码中宏定义 #define FCY 40000000以为指令执行速度，和上面给出公式中的Fcy是一个概念，表示当前UART使用的时钟源是40MHz，这是我设置外部时钟源得到的时钟频率，有关时钟频率的设置在我上一篇时钟设置里面有提到。在这里提醒一下自己：写完代码的时候，发现上位机下发数据，单片机接收数据变量的值，并不与上位机的值一样，找了一天代码的错误，代码怎么看都没错，最后发现硬件连接上接了一个RS485转RS232的器件，它就是罪魁祸首，有时候检查错误，错误不一定在软件上，每个地方都应该排查，不能忽视。这个程序是基于硬件RS232实现的全双工串口通信。接下来在此基础上介绍RS485半双工的串口通信。

UART实现RS485通信

其实了解RS232和RS485通信的区别后，RS485很容易实现。它是半双工通信，意思就是说：在同一时段内，只能有一个发送方和接收方，不能同时发送和接收。RS485区分逻辑1和逻辑是计算两根信号的电压差值来判决逻辑1和逻辑0的。术语叫做差分信号，就是说RS485传输的是差分信号。使用TC485H芯片实现485通信。该芯片有一个控制传输方向的引脚D/R，这样就可以使用PIC24HJ一个普通I/O口来控制数据传输方向了。
这里需要注意：单片机发送数据到上位机，这时候D/R引脚默认为这个传输方向，而上位机不能下发数据到单片机，所以想要把数据传输控制权交给上位机，就需要想办法把TC485H的D/R引脚电平进行跳变。否则RS485通信就成了单工通信了。
这里给出一个粗略的解决办法：开启一个定时器，让单片机发送完数据，到时间后，跳板TC485H D/R引脚电平，将发送权交给上位机。上位机可以发送特定的数据再将发送权交给单片机。这样就实现了RS485半双工通讯。下面给出参考代码：

// PIC24HJ128GP506A Configuration Bit Settings

// 'C' source line config statements

// FBS
#pragma config BWRP = WRPROTECT_OFF     // Boot Segment Write Protect (Boot Segment may be written)
#pragma config BSS = NO_FLASH           // Boot Segment Program Flash Code Protection (No Boot program Flash segment)
#pragma config RBS = NO_RAM             // Boot Segment RAM Protection (No Boot RAM)

// FSS
#pragma config SWRP = WRPROTECT_OFF     // Secure Segment Program Write Protect (Secure segment may be written)
#pragma config SSS = NO_FLASH           // Secure Segment Program Flash Code Protection (No Secure Segment)
#pragma config RSS = NO_RAM             // Secure Segment Data RAM Protection (No Secure RAM)

// FGS
#pragma config GWRP = OFF               // General Code Segment Write Protect (User program memory is not write-protected)
#pragma config GSS = OFF                // General Segment Code Protection (User program memory is not code-protected)

// FOSCSEL
#pragma config FNOSC = PRIPLL           // Oscillator Mode (Primary Oscillator (XT, HS, EC) w/ PLL)
#pragma config IESO = ON                // Two-speed Oscillator Start-Up Enable (Start up with FRC, then switch)

// FOSC
#pragma config POSCMD = HS              // Primary Oscillator Source (HS Oscillator Mode)
#pragma config OSCIOFNC = OFF           // OSC2 Pin Function (OSC2 pin has clock out function)
#pragma config FCKSM = CSDCMD           // Clock Switching and Monitor (Both Clock Switching and Fail-Safe Clock Monitor are disabled)

// FWDT
#pragma config WDTPOST = PS32768        // Watchdog Timer Postscaler (1:32,768)
#pragma config WDTPRE = PR128           // WDT Prescaler (1:128)
#pragma config WINDIS = OFF             // Watchdog Timer Window (Watchdog Timer in Non-Window mode)
#pragma config FWDTEN = ON              // Watchdog Timer Enable (Watchdog timer always enabled)

// FPOR
#pragma config FPWRT = PWR128           // POR Timer Value (128ms)

// FICD
#pragma config ICS = PGD1               // Comm Channel Select (Communicate on PGC1/EMUC1 and PGD1/EMUD1)
#pragma config JTAGEN = OFF             // JTAG Port Enable (JTAG is Disabled)

// #pragma config statements should precede project file includes.
// Use project enums instead of #define for ON and OFF.

#include <xc.h>
#define FCY             40000000
#define BAUDRATE        9600
#define BRGVALUE        ((FCY/BAUDRATE)/16)-1

void init_clk(void)
{
    /* initial Fcy to 40MHz */
    PLLFBD = 18;                     //M = 18
    CLKDIVbits.PLLPOST = 0;          //N1 = 2
    CLKDIVbits.PLLPRE  = 0;          //N2 = 2
    OSCTUN = 0;
    RCONbits.SWDTEN = 0;             //关闭看门狗时钟
    while(OSCCONbits.LOCK != 1);     //Wait for PLL to Lock.
}

void timer1_init(void)
{
    T1CONbits.TON = 0;
    T1CONbits.TCS = 0;                //select internal clock 40MHz
    T1CONbits.TGATE = 0;
    T1CONbits.TCKPS = 0;              //一分频
    TMR1 = 0x00;
    PR1  = 39999;                     //定时1ms

    /* Timer1 Interrupt */
    IPC0bits.T1IP = 0x01;
    IFS0bits.T1IF = 0;
}



void relay_init(void)
{
    TRISDbits.TRISD11 = 0;
}

void init_uart_rs485(void)
{
    uint16_t i;
    /* initial tc485h D/R io */
    TRISFbits.TRISF6 = 0;             //配置为输出状态
    LATFbits.LATF6 = 0;               //默认为接收，上位机先发送

    U1MODEbits.STSEL = 0;             //0 stop-bit
    U1MODEbits.PDSEL = 0;             //No Parity and 8 Data-Bits
    U1MODEbits.ABAUD = 0;             //auto baud close
    U1MODEbits.BRGH  = 0;             //low baud mode

    U1BRG = BRGVALUE;                 //set baudrate to 9600 bps

    U1STAbits.URXISEL = 0;            //Recv one character to interrupt.
    U1STAbits.UTXISEL0 = 0;           //Trans one character to interrupt.

    /* Configure TX & RX interrupt */
    IPC3bits.U1TXIP = 0x02;
    IPC2bits.U1RXIP = 0x03;
    IFS0bits.U1TXIF = 0;
    IFS0bits.U1RXIF = 0;
    IEC0bits.U1TXIE = 1;
    IEC0bits.U1RXIE = 1;

    U1MODEbits.UARTEN = 1;              //Enable UART
    U1STAbits.UTXEN   = 1;              //Enable TX

    for(i = 0; i < 4160; i++){
        Nop();
    }
}


int main(void)
{
    char Recv;

    init_clk();
    init_uart_rs485();
    timer1_init();
    relay_init();
    while(1){
        if(U1STAbits.URXDA == 1){
            Recv = U1RXREG;
        }
        if(Recv == 'o'){
            LATDbits.LATD11 = 1;

        }
        if(Recv == 't'){

            LATFbits.LATF6 = 1;         //rs485 TX

                                 //定时1ms
            T1CONbits.TON = 1;
            IEC0bits.T1IE = 1;

        }
        if(Recv == 'c'){

            LATDbits.LATD11 = 0;
        }

    }


    return 0;
}


void __attribute__((__interrupt__, __no_auto_psv__)) _U1TXInterrupt(void)
{
    //Clear TX IF
    IFS0bits.U1TXIF = 0;
}

void __attribute__((__interrupt__, __no_auto_psv__)) _U1RXInterrupt(void)
{

    //Clear RX IF
    IFS0bits.U1RXIF = 0;
}

void __attribute__((__interrupt__, __no_auto_psv__)) _T1Interrupt(void)
{
    static uint16_t cnt = 0;
    cnt++;
    if(cnt == 500)
        U1TXREG = 'a';
    if(cnt == 1000){
        LATFbits.LATF6 = 0;                 //rs485 RX

        //关闭定时器
        T1CONbits.TON = 0;
        cnt = 0;
    }


    //Clear T1 UP_Flow IF
    IFS0bits.T1IF = 0;
}

在定时器1中断函数中一定要注意把计数器cnt的值在恰当位置清零，刚开始我没有清零，上位机下发’t’给单片机后，第一次单片机很快给上位机回复了字符a，进行第二次这样的操作，单片机回复字符a需要很长时间，大概一分钟左右，造成这个结果的原因就是cnt没有清零，cnt的数据类型是无符号整型，它的最大值为2^{16-1，**单片机是一毫秒进一次定时器中断，**也就是说，在单片机第一次发送完字符a后，cnt的值一直朝着最大值自增，这里计算一下从零加到最大值需要多少时间，自增一次的时间是1ms，2}16 - 1是65535ms，折合65.5s，一分钟多一点，这还是自增到最大值，还需要加上cnt溢出后，从零开始计数到1000的时间，即1s,所以说第二次发送字符a的时间间隔为65.5s+1s=66.5秒，时间还是有点稍长。这里再次提醒自己：使用计数器一定要清零。
