[嵌入式]STM32G474RE DAC+OPAMP

环境

硬件：STM32G474RE
软件：STM32CubeMX6.2.1
Keil

配置

STM32CubeMX配置内部DAC，通过OPAMP输出

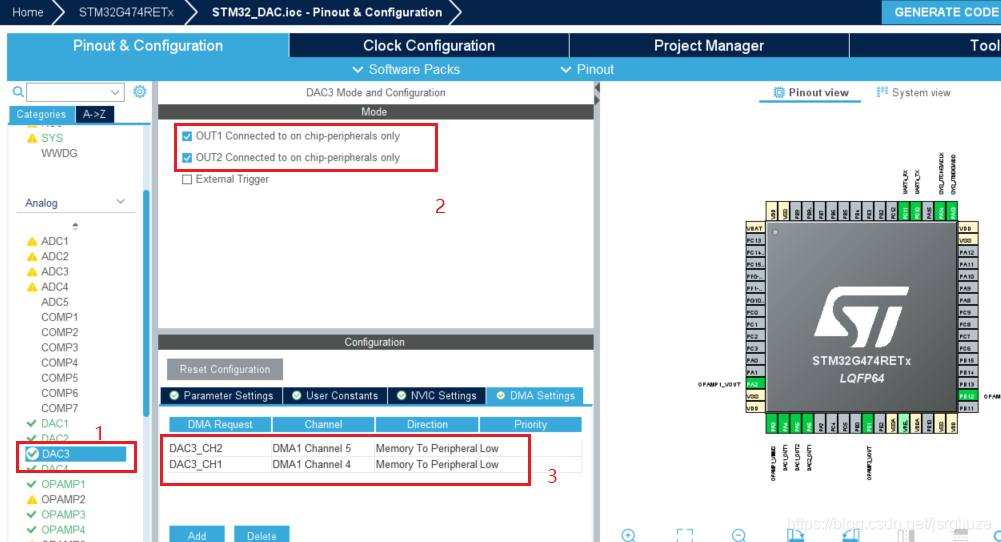

配置内部DAC

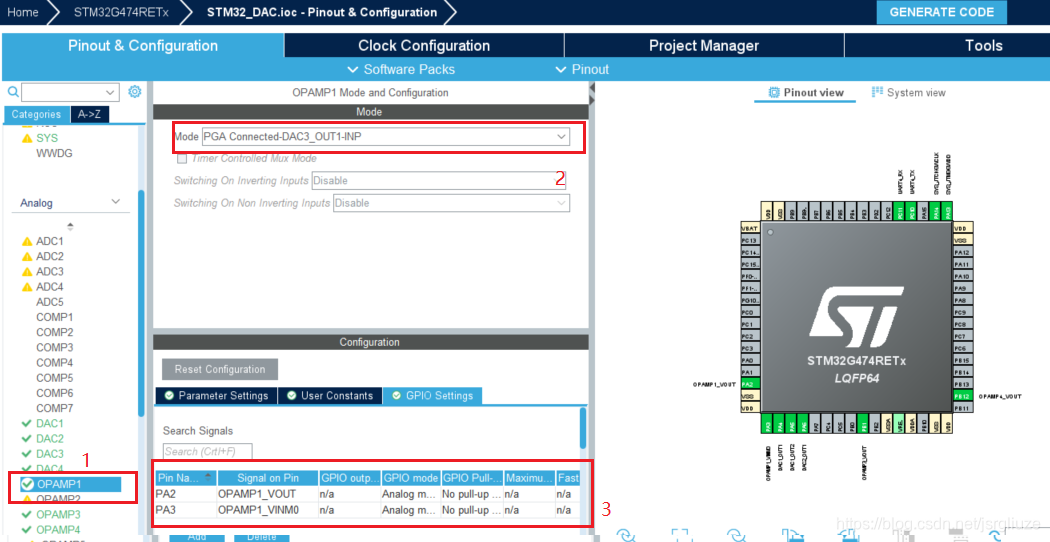

配置OPAMP1（输入源为内部DAC）

Mode：
PGA Connected-DAC3_OUT1-INP : DAC3_OUT1，为设定的DAC 输出channel1，当前是一个放大的模式，基准G为2；
Follower-DAC3_OUT2-INP: 跟随模式，不做放大处理，相当于将内部DAC，通过放大器OPAMP直接输出
详细的Mode的说明，参考：STM32放大器

GPIO Settings:
OPAMP1_VOUT: 对应的pin即DAC输出的pin

代码

      HAL_OPAMP_Start(&hopamp1);
      HAL_DAC_SetValue(&hdac3, DAC_CHANNEL_1, DAC_ALIGN_12B_R, 1250);
      HAL_DAC_Start(&hdac3, DAC_CHANNEL_1);

      HAL_OPAMP_Start(&hopamp3);
      HAL_DAC_SetValue(&hdac3, DAC_CHANNEL_2, DAC_ALIGN_12B_R, 1024);
      HAL_DAC_Start(&hdac3, DAC_CHANNEL_2);

      HAL_OPAMP_Start(&hopamp4);
      HAL_DAC_SetValue(&hdac4, DAC_CHANNEL_1, DAC_ALIGN_12B_R, 512);
      HAL_DAC_Start(&hdac4, DAC_CHANNEL_1);

STM32的OPAMP1同样的设置，不知道为什么不能用，可能是GPIO复用了，后面再去查了，下面的3，4已经满足要求，就不去再细查了
