前言

我们拿到一块单片机最小系统板，想要用它来作为平衡小车的功能控制，那么，我们必须弄清楚以下几点：
首先，这块板子的功能是否是完全正常，其上的外设是否满足我们的需求？
其次，在我们的知识范围内，我们所需要的模块功能能否正常调用出来？
最后，这些调用的功能模块能否协调工作，完成我们所需的所用任务指标？
接下来，我们逐一解决上述的各个问题：）
PS: 以STM32F103RCT6为例, 其他板子测试方式与此基本一致。

一、 STM32F103RCT6最小系统板

1.1 STlink程序烧录

在这里插入图片描述

在上图中可以看到两个BOOT引脚，它们是用来配置最小系统板的启动模式的。

1.1.1 模式选择

在这里插入图片描述

Main Flash memory
这是STM32内置的Flash，一般我们使用JTAG或者SWD模式下载程序时，就是下载到这个里面，重启后也直接从这启动程序。（在此次测试中，我们选择stlink烧录，配置成BOOT1=0、BOOT0=0即可正常烧录，后续知识均为补充）
System memory
从系统存储器启动，这种模式启动的程序功能是由厂家设置的。一般来说，这种启动方式用的比较少。系统存储器是芯片内部一块特定的区域，STM32在出厂时，由ST在这个区域内部预置了一段BootLoader，也就是我们常说的ISP程序，这是一块ROM，出厂后无法修改。一般来说，我们选用这种启动模式时，是为了从串口下载程序，因为在厂家提供的BootLoader中，提供了串口下载程序的固件，可以通过这个BootLoader将程序下载到系统的Flash中。但是这个下载方式需要以下步骤：
Step1:将BOOT0设置为1，BOOT1设置为0，然后按下复位键，这样才能从系统存储器启动BootLoader
Step2:最后在BootLoader的帮助下，通过串口下载程序到Flash中
Step3:程序下载完成后，又有需要将BOOT0设置为GND，手动复位，这样, STM32才可以从Flash中启动。
Embedded Memory
内置SRAM，既然是SRAM，自然也就没有程序存储的能力了，这个模式一般用于程序调试。假如我只修改了代码中一个小小的地方，然后就需要重新擦除整个Flash，比较的费时，可以考虑从这个模式启动代码（也就是STM32的内存中），用于快速的程序调试，等程序调试完成后，在将程序下载到SRAM中。

1.2 烧录功能测试

由于此款最小系统板上没有CH340模块，即无法将USB的电平信息成串口所需电平进行传递，无法通过串口烧录（FlyMcu软件）。因此，我们只能选择stlink或者jlink烧录——

配置最小系统板模式为BOOT1=0、BOOT0=0
有时烧录后无对应现象出现，可以再次复位, 使得stm内置的Flash重新启动，而后观察现象。

1.2 点亮一个LED灯

MiniSTM32_V3.3_SCH

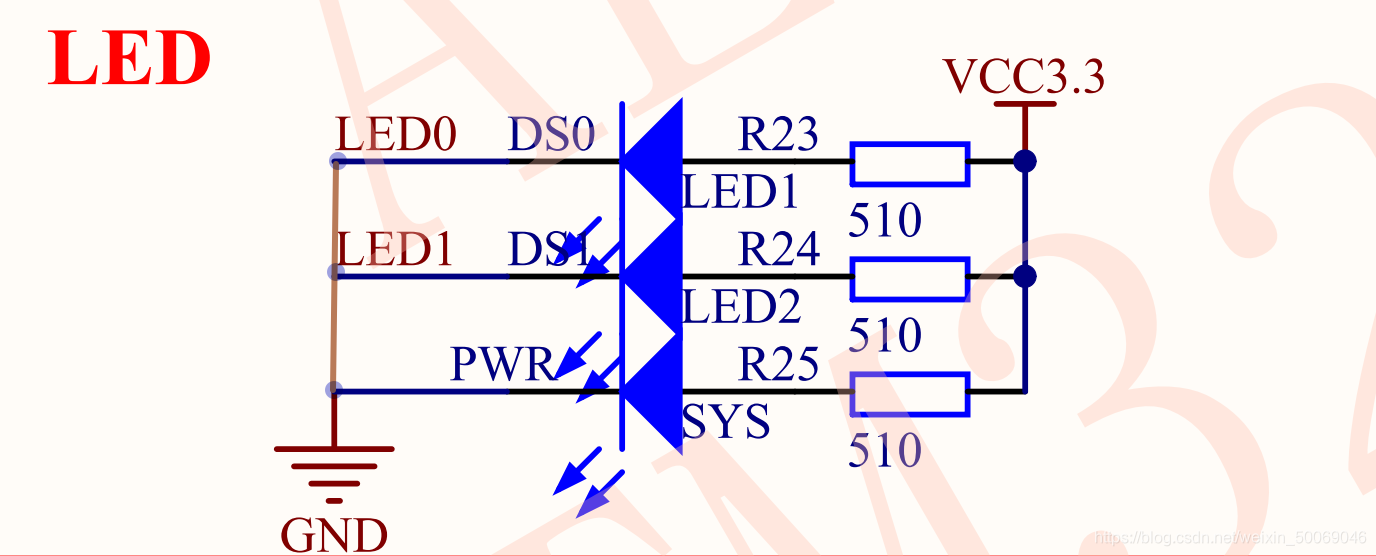

我们可以把最小系统板想象成上面的这么一大块芯片，配合上用排针引出的64个芯片的引脚。如果想用一个引脚控制LED灯的点亮和熄灭，我们怎么做？我们可以首先在芯片的引脚（实际上是引出的排针）旁边搭出来一个能使LED点亮的外围电路，像如下图所示的电路。

在这里插入图片描述
然后，我们将其中的一端交给芯片的不接地，而交给芯片的引脚控制，那么只要控制芯片的引脚输出低电平，不就相当于给LED的负极接地了吗？然后就点亮了LED灯。
反之，如果控制芯片的引脚输出高电平，那就是熄灭了LED灯。这个引脚只要是普通功能的引脚就可以使用。特殊功能的引脚一般不能直接使用（比如BOOT1引脚对应的PB2），具体可以在网络上查找stm32芯片引脚的功能如何分配的，明确哪些能用哪些不能用。

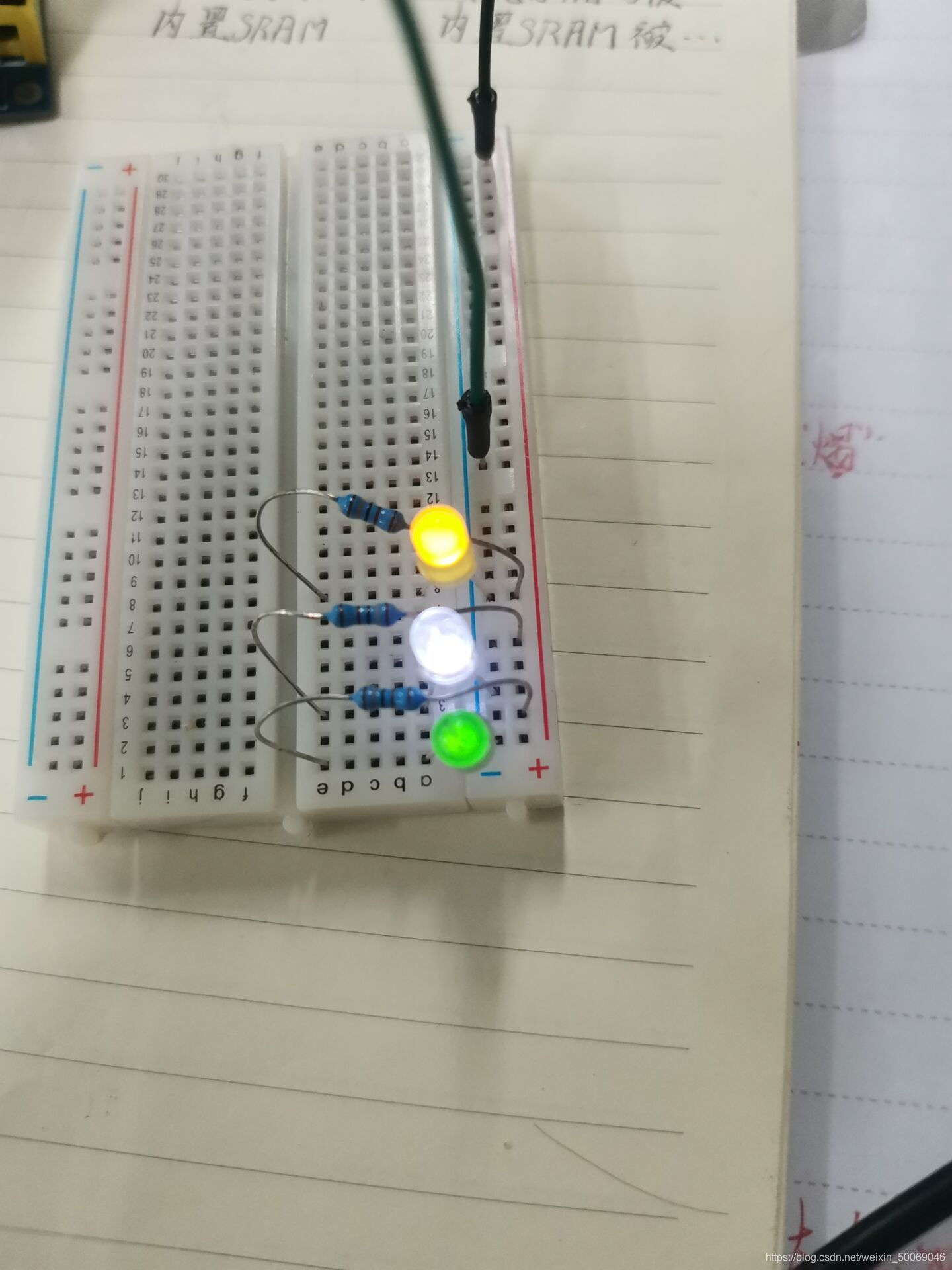

在这里插入图片描述

初始化对应引脚的过程与之前所学一致——设置引脚为普通推挽输出，即可轻松点灯！

1.3 测试OLED

引脚SCK、DI、RST、DC分别定义在PC6、PC7、PC8、PC9引脚上，再插入面包板中与OLED相连，即可显示。

1.4 测试PWM输出

首先，我们需要重点关注定时器的配置：PWM模式。什么时候PWM输出高电平，什么时候PWM输出低电平？stm32给了我们2种模式——PWM模式1，PWM模式2.

PWM模式1：向上计数时，一旦TIMx_CNT<TIMx_CCR1时通道1为有效电平，否则为无效电平；在向下计数时，一旦TIMx_CNT>TIMx_CCR1时通道1为无效电平(OC1REF=0)，否则为有效电平(OC1REF=1)。
PWM模式2：在向上计数时，一旦TIMx_CNT<TIMx_CCR1时通道1为无效电平，否则为有效电平；在向下计数时，一旦TIMx_CNT>TIMx_CCR1时通道1为有效电平(OC1REF=1)，否则为无效电平(OC1REF=0)。

注意：此处的有效电平并不是指输出电平的高电平——
输出电平的高低由OCxREF和CCXP共同决定， CC1P与REF相同则输出为1，反之输出为0。

而CCXP的极性可以由TIM_OCInitStructure.TIM_OCPolarity这一结构体参量来控制。具体信息参看stm32f10x参考手册。

其次，我们需要明白，PWM输出应该输出在哪个引脚呢？显然，输出和定时器有关，顺水推舟，输出的引脚也一定是和定时器的某个通道存在复用关系（Alternative Function），由此，我们只需要在原理图中找出一个合适的引脚，对其初始化GPIO、以及TIM_CHx的模式即可。

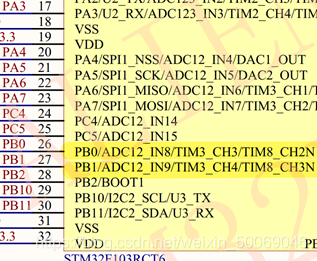

在这里插入图片描述
以上图为例，所示的PB0、PB1分别于TIM3的通道3（TIM3_CH3）、通道4（TIM3_CH4）存在复用关系，我们以PB0输出为例——GPIO设置为复用推挽输出模式，将输出的控制权由内部的寄存器交给定时器TIM3，正常初始化即可；定时器TIM3需要设置合适的arr自动重装值及psc时钟预分频数，设置PWM模式，并使能定时器即可，配置PWM模式按照上述原理即可配置。

#define   BRE_TIMx                      TIM3

#define   BRE_TIM_APBxClock_FUN        RCC_APB1PeriphClockCmd
#define   BRE_TIM_CLK                   RCC_APB1Periph_TIM3
#define   BRE_TIM_GPIO_APBxClock_FUN   RCC_APB2PeriphClockCmd
#define   BRE_TIM_GPIO_CLK              (RCC_APB2Periph_GPIOB)

//PB0不需要重映射(PB0和TIM3_Channel3属于复用关系)
#define   BRE_GPIO_REMAP_FUN()

#define  BRE_TIM_LED_PORT               GPIOB
#define  BRE_TIM_LED_PIN                GPIO_Pin_0

#define  BRE_TIM_OCxInit                TIM_OC3Init            //通道选择，1~4
#define  BRE_TIM_OCxPreloadConfig       TIM_OC3PreloadConfig
#define  BRE_CCRx                       CCR3

#define   BRE_TIMx_IRQn                TIM3_IRQn              //中断
#define   BRE_TIMx_IRQHandler          TIM3_IRQHandler

void TIMx_PWM_Init(u16 arr,u16 psc);

static void TIMx_GPIO_Config(void)
{
  GPIO_InitTypeDef GPIO_InitStructure;

  /*  clock enable */
  RCC_APB2PeriphClockCmd(BRE_TIM_GPIO_CLK, ENABLE);
  BRE_TIM_GPIO_APBxClock_FUN( BRE_TIM_GPIO_CLK, ENABLE );

	BRE_GPIO_REMAP_FUN();

  /* 配置PWM输出用到的引脚 */
  GPIO_InitStructure.GPIO_Pin =  BRE_TIM_LED_PIN ;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;	// 复用推挽输出
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

  GPIO_Init( BRE_TIM_LED_PORT, &GPIO_InitStructure );
}

/**
  * @brief  配置TIM输出的PWM信号的模式，如周期、极性
  * @param  arr：自动重装值 psc：时钟预分频数
  * @retval 无
	* 注：
	#STM32系统时钟频率和周期
	f_pclk = 72000000
	t_pclk = 1/f_pclk

	#定时器update事件周期
	t_timer = t_pclk*TIMER_TIM_Prescaler(psc+1)*TIMER_TIM_Period(arr+1)
 */
void TIMx_Mode_Config(u16 arr,u16 psc)
{
	TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;
	TIM_OCInitTypeDef  TIM_OCInitStructure;


	/* 设置TIM3CLK 时钟 */
	BRE_TIM_APBxClock_FUN ( BRE_TIM_CLK, ENABLE );


	TIM_TimeBaseStructure.TIM_Period = arr; //当定时器从0计数到 TIM_Period+1 ，为一个定时周期
	TIM_TimeBaseStructure.TIM_Prescaler =psc; //设置预分频
	TIM_TimeBaseStructure.TIM_ClockDivision = 0; //设置时钟分频系数：不分频(这里用不到)
	TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;  //TIM向上计数模式
	TIM_TimeBaseInit(BRE_TIMx, &TIM_TimeBaseStructure); //根据TIM_TimeBaseInitStruct中指定的参数初始化TIMx的时间基数单位

   /* PWM模式配置 */
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;	    				//配置为PWM模式1
  TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;	//使能输出
  TIM_OCInitStructure.TIM_Pulse = 0;				 						  			//设置初始PWM脉冲宽度为0
  TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low;  	  //当定时器计数值小于CCR1_Val时为低电平

  BRE_TIM_OCxInit ( BRE_TIMx, &TIM_OCInitStructure );	 									//使能通道

  BRE_TIM_OCxPreloadConfig ( BRE_TIMx, TIM_OCPreload_Enable );						//使能预装载

  TIM_ARRPreloadConfig(BRE_TIMx, ENABLE);			 										//使能TIM重载寄存器ARR

  /* TIM3 enable counter */
  TIM_Cmd(BRE_TIMx, ENABLE);                   										//使能定时器
 }

1.5 测试串口收发数据

对于STM32F103RCT6最小系统板——PA9引脚—>U1_TXD || PA10—>U1_RXD
使用USB转TTL模块的TX、RX引脚连接在单片机最小系统班上测试引脚是否正常使用，结果显示正常，代码部分略。
注意：USB转TTL模块的GND端子与stm32开发板的GND连接在一起，即“共地”，保证电平标准一致，“3.3V”、“0V”的电压差是两个模块都能够认可的。
