[嵌入式]STM32CUBEMX配置教程（十三）STM32的定时器触发的固定频率DAC输出（使用DMA）

STM32CUBEMX配置教程（十三）STM32的定时器触发的固定频率DAC输出（使用DMA）
基于STM32H743VI
使用STM32CUBEMX两年了，始终觉得这个工具非常的方便，但因为不是经常使用，导致有些要点总是会有些遗忘，因此写下这一系列教程以供记忆，顺便让我这个大萌新给广大小萌新提供一些学习帮助。

实验效果：定时器控制ADC进行120khz的采样，采样后通过DAC输出（使用DMA）

1 工程建立

在此使用STM32CUBEMX配置教程（十二）STM32的定时器触发的固定频率ADC采样（使用DMA）里面的工程作为模板，在此基础上进行修改！此工程已经配置好ADC的定时器触发的DMA采样。

2 DAC配置

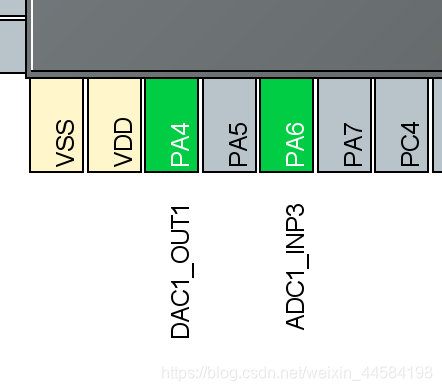

现在Analog窗口找到DAC选项，打开DAC1并设置为only to external pin模式。此时DAC会与外部的引脚绑定，对于H743来说，就是PA4。
在这里插入图片描述

下面对DAC进行配置，设置触发源为定时器6，这与ADC的触发源相同，可以保证ADC与DAC时钟一致：

其他参数无需修改，下面找到DMA设置选项并打开DMA：

此时需要设置DMA的指针自增为half word，也就是16位。因为STM32H7的DAC为12位的，因此设置的DMA传输位数需要大于12位。除此之外，需要设置传输模式为循环模式，也就是circular，此时一次传输完成后会自动开启下一次传输。
在这里插入图片描述

此时设置完成，点击生成代码：

3 DAC启动

需要启动定时器，并启动ADC和DAC的DMA，此时就可以自动进行ADC读取，DAC输出的流程了。
代码如下：

#define ADC_CONVERTED_DATA_BUFFER_SIZE   ((uint32_t)  120)   /* Size of array aADCxConvertedData[] */
ALIGN_32BYTES (static uint16_t   aADCxConvertedData[ADC_CONVERTED_DATA_BUFFER_SIZE]);
int main(void)
{
  HAL_Init();
  SystemClock_Config();
  MX_GPIO_Init();
  MX_DMA_Init();
  MX_ADC1_Init();
  MX_TIM6_Init();
  MX_DAC1_Init();
  HAL_TIM_Base_Start(&htim6);
  HAL_ADC_Start_DMA(&hadc1,(uint32_t *)aADCxConvertedData,ADC_CONVERTED_DATA_BUFFER_SIZE);
  HAL_DAC_Start_DMA(&hdac1, DAC_CHANNEL_1, (uint32_t *)&aADCxConvertedData[0], ADC_CONVERTED_DATA_BUFFER_SIZE, DAC_ALIGN_12B_L);
  while (1)
  {
  }
}
