[嵌入式]使用STM32f103按键实验——库函数版本——实用篇1

前言
点亮led灯实验是单片机内部向指定引脚发送信号（高低电平），而按键实验是外部输入个指定引脚的信号（比如：人按下按键，外部传感器的输入信号等）。
原始代码和原理图在这

首先按照上面链接建立一个KEY文件夹，里面同样建立ked.c和key.h文件，文件书写如下

key.c

#include "key.h"

//按键初始化函数
void KEY_Init(void)
{
 	GPIO_InitTypeDef GPIO_InitStructure;//
 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);//使能GPIOA时钟，对应按键引脚

	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; //设置模式
 	GPIO_Init(GPIOA, &GPIO_InitStructure);

}

key.h

#ifndef __KEY_H
#define __KEY_H
#include "sys.h"

#define KEY1 PEin(3)   	//PA0


void KEY_Init(void);

#endif

同样主函数将key.h文件与函数名包含，详情见

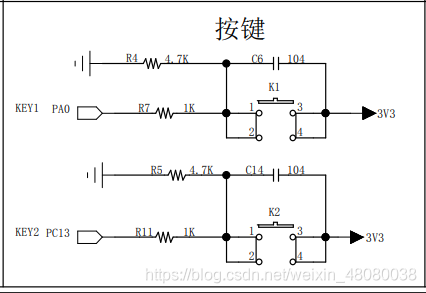

参照上半张图，KEY1与地分别通过两条连接3v3，正常情况下KEY1那条支路不导通，3v3与地相连，当K1按下时，KEY1那条路导通，PA0就变为高电平了，通过测得PA0的电平高低，来实现灯的亮灭,附上一部分程序，当按键按下时，红灯亮

if(KEY1 ==1)LEDG = 0;
