先简单说明一下GIC（具体详尽的介绍请查阅ARM GIC相关文档）
GIC即general interrupt controller。

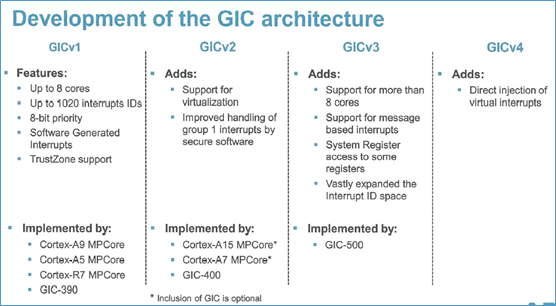

它是一个架构，版本历经了GICv1（已弃用），GICv2，GICv3，GICv4。对于不同的GIC版本，arm公司设计了对应的GIC IP
GIC的核心功能：对soc中外设的中断源的管理，并且提供给软件，配置以及控制这些中断源。

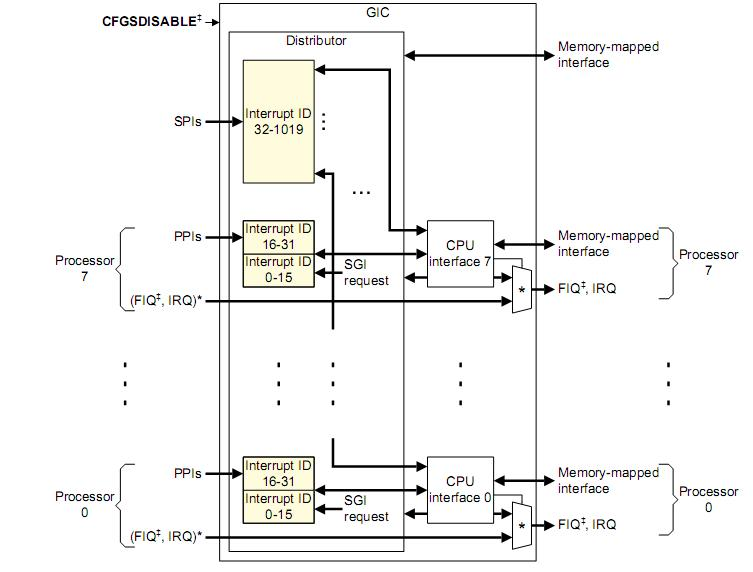

下面一张ARM GICv2 的图
中断源类型说明：
SGI(Software-generated interrupt)：范围0 - 15，软件触发的中断，一般用于核间通讯
PPI(Private peripheral interrupt )： 范围16 - 31，私有外设中断，只对指定的core有效
SPI(Shared peripheral interrupt)：范围32 - 1019，共享中断，不限定特定的core
控制分两部分，Distributor和CPU interface
Distributor对中断的控制包括：
（1）中断enable或者disable的控制
（2）将当前优先级最高的中断事件分发到一个或者一组CPU interface
（3）优先级控制
（4）interrupt属性设定。例如是level-sensitive还是edge-triggered
（5）interrupt group的设定
CPU interface：将GICD发送的中断信息，通过IRQ,FIQ管脚，传输给core
GIC对中断的处理包括以下4种状态：
-
inactive：中断处于无效状态
-
pending：中断处于有效状态，但是cpu没有响应该中断
-
active：cpu在响应该中断
-
active and pending：cpu在响应该中断，但是该中断源又发送中断过来

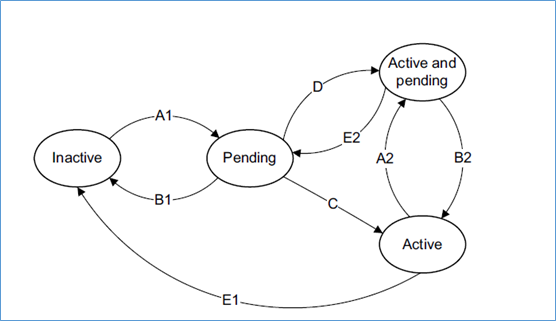

其转换过程如下：

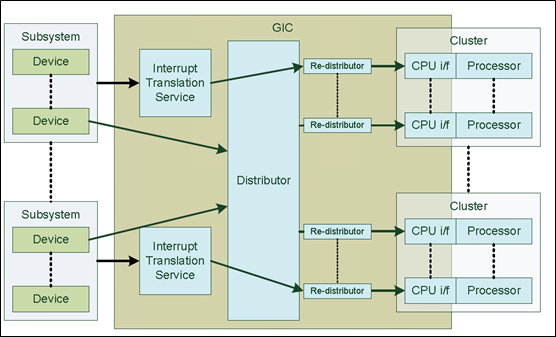

发生中断信号走向：
至此，关于GIC相关的介绍基本可以满足阅读Linux内核关于中断处理的相关code
以下源代码基于ssd20x官方kernel为例，cortexA7，ARMv7架构，32位
中断向量入口位于：arch/arm/kernel/entry-armv.S
/*
* Interrupt handling.
*/
.macro irq_handler
#ifdef CONFIG_MULTI_IRQ_HANDLER
ldr r1, =handle_arch_irq
mov r0, sp
badr lr, 9997f
ldr pc, [r1]
#else
arch_irq_handler_default
#endif关于宏CONFIG_MULTI_IRQ_HANDLER，表示"允许每台机器在运行时指定它自己的IRQ处理程序"，因为kernel一般支持多种平台，多种处理器，所以此选项一般开启
进入irq_handler有两种情况
一个是用户模式下发生了中断
.align 5
__irq_usr:
usr_entry
kuser_cmpxchg_check
irq_handler
get_thread_info tsk
mov why, #0
b ret_to_user_from_irq
UNWIND(.fnend )
ENDPROC(__irq_usr)?另一个是内核态时发生了中断
.align 5
__irq_svc:
svc_entry
irq_handler
#ifdef CONFIG_PREEMPT
ldr r8, [tsk, #TI_PREEMPT] @ get preempt count
ldr r0, [tsk, #TI_FLAGS] @ get flags
teq r8, #0 @ if preempt count != 0
movne r0, #0 @ force flags to 0
tst r0, #_TIF_NEED_RESCHED
blne svc_preempt
#endif
svc_exit r5, irq = 1 @ return from exception
UNWIND(.fnend )
ENDPROC(__irq_svc)在irq_handler中handle_arch_irq即为动态指定的中断处理函数
位于arch/arm/kernel/irq.c
#ifdef CONFIG_MULTI_IRQ_HANDLER
void __init set_handle_irq(void (*handle_irq)(struct pt_regs *))
{
if (handle_arch_irq)
return;
handle_arch_irq = handle_irq;
}
#endif在gic初始化drivers/irqchip/irq-gic.c过程进行设置set_handle_irq(gic_handle_irq);
static int __init __gic_init_bases(struct gic_chip_data *gic,
int irq_start,
struct fwnode_handle *handle)
{
char *name;
int i, ret;
if (WARN_ON(!gic || gic->domain))
return -EINVAL;
if (gic == &gic_data[0]) {
/*
* Initialize the CPU interface map to all CPUs.
* It will be refined as each CPU probes its ID.
* This is only necessary for the primary GIC.
*/
for (i = 0; i < NR_GIC_CPU_IF; i++)
gic_cpu_map[i] = 0xff;
#ifdef CONFIG_SMP
set_smp_cross_call(gic_raise_softirq);
#endif
cpuhp_setup_state_nocalls(CPUHP_AP_IRQ_GIC_STARTING,
"AP_IRQ_GIC_STARTING",
gic_starting_cpu, NULL);
-----初始化过程中注册具体的处理函数
set_handle_irq(gic_handle_irq);
if (static_key_true(&supports_deactivate))
pr_info("GIC: Using split EOI/Deactivate mode\n");
}
if (static_key_true(&supports_deactivate) && gic == &gic_data[0]) {
name = kasprintf(GFP_KERNEL, "GICv2");
gic_init_chip(gic, NULL, name, true);
} else {
name = kasprintf(GFP_KERNEL, "GIC-%d", (int)(gic-&gic_data[0]));
gic_init_chip(gic, NULL, name, false);
}
ret = gic_init_bases(gic, irq_start, handle);
if (ret)
kfree(name);
return ret;
}?函数gic_handle_irq即为具体的中断处理函数，此时中断号是被GIC屏蔽的
static void __exception_irq_entry gic_handle_irq(struct pt_regs *regs)
{
?? ?u32 irqstat, irqnr;
?? ?struct gic_chip_data *gic = &gic_data[0];
?? ?void __iomem *cpu_base = gic_data_cpu_base(gic);
?????? ??? ?do {
-----从寄存器读取硬件中断号
?? ??? ?irqstat = readl_relaxed(cpu_base + GIC_CPU_INTACK);
?? ??? ?irqnr = irqstat & GICC_IAR_INT_ID_MASK;
?????? ?
#if defined(CONFIG_MP_IRQ_TRACE)
???????????? ms_records_irq_count(irqnr);
#endif-----处理PPI 及 SPI中断
?? ??? ?if (likely(irqnr > 15 && irqnr < 1020)) {
?? ??? ??? ?if (static_key_true(&supports_deactivate))
?? ??? ??? ??? ?writel_relaxed(irqstat, cpu_base + GIC_CPU_EOI);
?? ??? ??? ?handle_domain_irq(gic->domain, irqnr, regs);
?? ??? ??? ?continue;
?? ??? ?}------处理SGI中断
?? ??? ?if (irqnr < 16) {
?? ??? ??? ?writel_relaxed(irqstat, cpu_base + GIC_CPU_EOI);
?? ??? ??? ?if (static_key_true(&supports_deactivate))
?? ??? ??? ??? ?writel_relaxed(irqstat, cpu_base + GIC_CPU_DEACTIVATE);
#ifdef CONFIG_SMP
?? ??? ??? ?/*
?? ??? ??? ? * Ensure any shared data written by the CPU sending
?? ??? ??? ? * the IPI is read after we've read the ACK register
?? ??? ??? ? * on the GIC.
?? ??? ??? ? *
?? ??? ??? ? * Pairs with the write barrier in gic_raise_softirq
?? ??? ??? ? */-----内存屏障
?? ??? ??? ?smp_rmb();-----进入处理
?? ??? ??? ?handle_IPI(irqnr, regs);
。。。。。
?? ??? ??? ?continue;
?? ??? ?}
?? ??? ?break;
?? ?} while (1);
}
?handle_domain_irq的实现如下：
#ifdef CONFIG_HANDLE_DOMAIN_IRQ
/**
?* __handle_domain_irq - Invoke the handler for a HW irq belonging to a domain
?* @domain:?? ?The domain where to perform the lookup
?* @hwirq:?? ?The HW irq number to convert to a logical one
?* @lookup:?? ?Whether to perform the domain lookup or not
?* @regs:?? ?Register file coming from the low-level handling code
?*
?* Returns:?? ?0 on success, or -EINVAL if conversion has failed
?*/
int __handle_domain_irq(struct irq_domain *domain, unsigned int hwirq,
?? ??? ??? ?bool lookup, struct pt_regs *regs)
{
?? ?struct pt_regs *old_regs = set_irq_regs(regs);
?? ?unsigned int irq = hwirq;
?? ?int ret = 0;--------关闭抢占
?? ?irq_enter();
#ifdef CONFIG_IRQ_DOMAIN
?? ?if (lookup)
?? ??? ?irq = irq_find_mapping(domain, hwirq);
#endif?? ?/*
?? ? * Some hardware gives randomly wrong interrupts.? Rather
?? ? * than crashing, do something sensible.
?? ? */
?? ?if (unlikely(!irq || irq >= nr_irqs)) {
?? ??? ?ack_bad_irq(irq);
?? ??? ?ret = -EINVAL;
?? ?} else {------执行处理
?? ??? ?generic_handle_irq(irq);? ----实际为注册IRQ号对应的函数：desc->handle_irq(desc);???????
?? ?}----关闭抢占以及检测是否有软中断需要处理
?? ?irq_exit();
?? ?set_irq_regs(old_regs);
?? ?return ret;
}
#endif
关于抢占，即在适当的时机及时调用更高优先级的任务；
几个抢占点：
从中断返回到内核空间时；解锁或使能软中断时；调用 preempt_enable 使能抢占；
显式调度；任务阻塞时；
不可抢占点：
正处于中断中；持有锁时；正在调度时；对Per-CPU操作时
抢占的具体实现为对一个preempt_count变量进行互斥操作，位于thread_info结构中
static __always_inline volatile int *preempt_count_ptr(void)
{
return ¤t_thread_info()->preempt_count;
}
static __always_inline void __preempt_count_add(int val)
{
*preempt_count_ptr() += val;
}
static __always_inline void __preempt_count_sub(int val)
{
*preempt_count_ptr() -= val;
}
#define preempt_count_add(val) __preempt_count_add(val)
#define preempt_count_sub(val) __preempt_count_sub(val)
#define preempt_count_dec_and_test() __preempt_count_dec_and_test()
#define preempt_count_inc() preempt_count_add(1)
#define preempt_count_dec() preempt_count_sub(1)

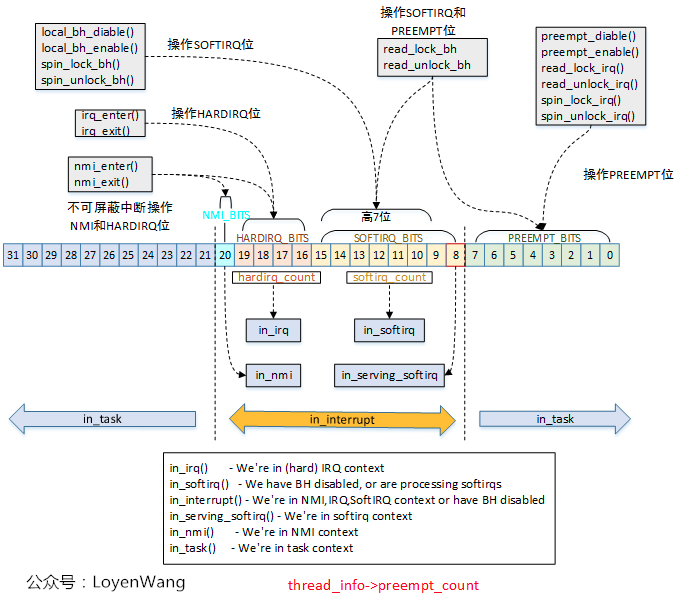

借用一张图详细描述
关于软中断，中断底半部的一种实现方式，静态分配，一共10种，可以充分利用SMP性能；
其执行点一般在irq_exit时或者独立的内核线程中
在irq_exit中会进行有没有待处理软中断的检测（其实就是判断preempt_count的BIT8-15）
/*
* Exit an interrupt context. Process softirqs if needed and possible:
*/
void irq_exit(void)
{
#ifndef __ARCH_IRQ_EXIT_IRQS_DISABLED
local_irq_disable();
#else
lockdep_assert_irqs_disabled();
#endif
account_irq_exit_time(current);
-----计数-1
preempt_count_sub(HARDIRQ_OFFSET);
----不在中断中以及有待处理软中断
if (!in_interrupt() && local_softirq_pending())
????????invoke_softirq();? ----实际为__do_softirq或者wakeup_softirqd
tick_irq_exit();
rcu_irq_exit();
trace_hardirq_exit(); /* must be last! */
}
asmlinkage __visible void __softirq_entry __do_softirq(void)
{
unsigned long end = jiffies + MAX_SOFTIRQ_TIME;
unsigned long old_flags = current->flags;
int max_restart = MAX_SOFTIRQ_RESTART;
struct softirq_action *h;
bool in_hardirq;
__u32 pending;
int softirq_bit;
#if defined(CONFIG_MP_IRQ_TRACE)
MSYS_IRQ_INFO irq_info;
#endif
/*
* Mask out PF_MEMALLOC s current task context is borrowed for the
* softirq. A softirq handled such as network RX might set PF_MEMALLOC
* again if the socket is related to swap
*/
current->flags &= ~PF_MEMALLOC;
pending = local_softirq_pending();
account_irq_enter_time(current);
-----软中断不可嵌套
__local_bh_disable_ip(_RET_IP_, SOFTIRQ_OFFSET);
in_hardirq = lockdep_softirq_start();
restart:
/* Reset the pending bitmask before enabling irqs */
set_softirq_pending(0);
----开启中断，此后的部分随时会被中断打断；因此要保证软中短处理好函数的可重入性
local_irq_enable();
h = softirq_vec;
while ((softirq_bit = ffs(pending))) {
unsigned int vec_nr;
int prev_count;
h += softirq_bit - 1;
vec_nr = h - softirq_vec;
prev_count = preempt_count();
kstat_incr_softirqs_this_cpu(vec_nr);
#if defined(CONFIG_MP_IRQ_TRACE)
irq_info.IRQNumber = vec_nr;
irq_info.action = h->action;
irq_info.timeStart = sched_clock();
#endif
trace_softirq_entry(vec_nr);
---执行处理函数
h->action(h);
trace_softirq_exit(vec_nr);
#if defined(CONFIG_MP_IRQ_TRACE)
irq_info.timeEnd = sched_clock();
if (irq_info.timeEnd - irq_info.timeStart > 2500000)
{
if(sirq_head_initialized)
{
ms_records_sirq(&irq_info);
}
}
#endif
if (unlikely(prev_count != preempt_count())) {
pr_err("huh, entered softirq %u %s %p with preempt_count %08x, exited with %08x?\n",
vec_nr, softirq_to_name[vec_nr], h->action,
prev_count, preempt_count());
preempt_count_set(prev_count);
}
h++;
pending >>= softirq_bit;
}
rcu_bh_qs();
----处理完后关闭中断
local_irq_disable();
----再次检测是否有待处理软中断（因为软中断处理过程中开启了中断）
pending = local_softirq_pending();
if (pending) {
----软中断有最大执行时间限制
if (time_before(jiffies, end) && !need_resched() &&
--max_restart)
---有的话继续执行软中断
goto restart;
----软中断积累太多，调用独立的内核线程ksoftirqd执行，每个core都有一个ksoftirqd，其实际上是一个Per-CPU变量
wakeup_softirqd();
}
lockdep_softirq_end(in_hardirq);
account_irq_exit_time(current);
-----软中断底半部使能
__local_bh_enable(SOFTIRQ_OFFSET);
WARN_ON_ONCE(in_interrupt());
tsk_restore_flags(current, old_flags, PF_MEMALLOC);
}
总结：
1. GIC分为两部分，Distributor（处理优先级，中断保持，信号分发等）和CPU interface（响应及完成中断等）
2. Linux中断不可嵌套
3. Linux中断处理分为上半部（快速处理和响应）和底半部（延迟执行）
4. 底半部常用手段有软中断（可以在不同CPU并发），tasklet（同一个tasklet在同一个CPU排队执行）以及工作队列（可睡眠）
5. 关于Per-CPU变量，编译时位于特定的section中，加载内存后，每个cpu都有一份拷贝，各自用各自的独立拷贝，不存在多cpu访问互斥问题，只有本cpu线程和本cpu中断互斥访问问题
6. 关于内存屏障，因为cpu大多都是流水线工作方式，并且可以乱序执行，内存屏障保证语句前后的指令具备严格的先后执行顺序
